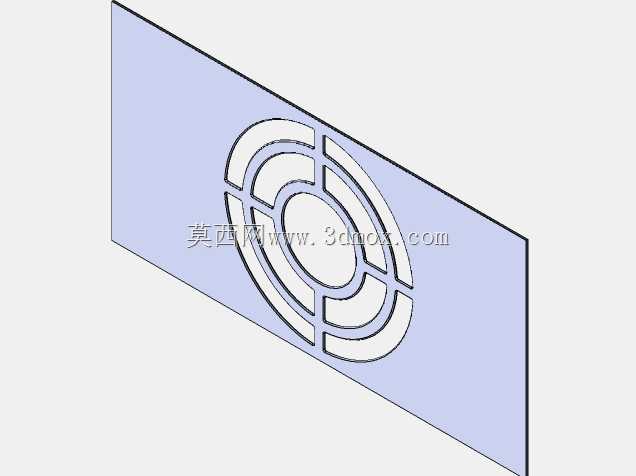

同心圆镂空式钣金通风口压印构件

　　这类带同心圆分段镂空的压印金属板，多应用在机床电控柜侧封板、小型工业设备壳体散热面、户外一体化机柜的通风防护段，核心作用是在不额外加装独立风罩的前提下，同时满足气流导通、外部异物遮挡、钣金结构刚度补强三个核心需求，相比直接在平板上冲切等径圆孔的常规通风结构，压印成型的结构能让板材平面外形成一圈微凸的加强筋，抵消镂空开孔带来的板材刚度损失，避免薄钣金在设备运输振动、长期温变环境下出现板面翘曲变形。

　　从实际使用场景的适配性来看，这种分段式的同心圆镂空布局，首先规避了整圈环形开孔容易出现的应力集中问题，每段弧形开孔之间保留的连接筋，顺着圆周方向均匀分布，既可以让气流从各个方向顺畅通过，不会因为开孔朝向单一导致通风死角，也能阻挡尺寸较大的金属切屑、飞虫、外界飞溅的水滴直接进入设备内部，适配车间加工设备、户外通讯机柜这类既有散热需求，又有基础防护要求的安装场景。

　　设计这类构件的时候，首先要确认安装边界的尺寸约束：作为嵌入式安装的通风盖板，板材整体为矩形平板结构，外轮廓尺寸需要匹配设备壳体预留的安装开孔，通常板材边缘会预留5-8mm的压边余量，用来打安装孔或者做折边卡扣，不需要额外加装固定支架就能直接贴合在壳体安装面上。压印成型的同心圆结构，凸起高度通常控制在1.5-3mm之间，这个高度范围既可以形成足够的结构加强筋，提升板面抗凹陷能力，也不会因为凸起过高导致板材背面突出过多，挤占设备内部的元器件安装空间，避免和内部的走线槽、小型电气元件产生干涉。

　　开孔的尺寸设计需要结合通风量要求核算：每段弧形开孔的宽度保持一致，通常在3-6mm区间，根据需要的通风面积调整，所有开孔的边缘都做压印圆角过渡，没有尖锐的冲切毛边，一方面避免安装维护时划伤操作人员，另一方面也能减少气流通过时的风阻，降低设备运行时通风位置产生的风切噪音。同心圆的中心位置保留完整的圆形实心区域，这个区域可以用来粘贴设备标识、安装状态指示灯，不需要额外在板面上预留其他安装位，整合了标识安装的功能。

　　从加工工艺的角度，这种压印结构可以通过单工序冲压模具一次成型，不需要后续的焊接、打磨工序，板材选用常用的冷轧薄钢板或者铝合金板即可，成型后可以根据设备的外观需求做喷塑、阳极氧化表面处理，和设备壳体的外观保持一致。相比网格状的通风网板，这种整板压印的结构没有拼接缝隙，整体密封性能更好，在设备做表面喷涂的时候不需要额外做遮蔽处理，能减少生产环节的工序步骤。

　　实际选型适配的时候，需要注意安装面的平整度要求，因为板材本身厚度多在1-2mm之间，如果安装面的平面度误差超过1mm，安装后容易出现板面贴合不严的问题，导致缝隙处漏风或者进入细小粉尘。另外这种结构的通风方向是垂直于板面方向，适合安装在设备的侧面、顶面这些自然对流或者强制风冷的气流通道位置，如果是需要引导气流斜向流动的场景，还可以在压印凸起的位置额外冲压导向斜角，调整气流的进出方向，优化设备内部的散热流场。

　　结构刚度方面，因为压印形成的环形凸起相当于在平板上增加了一圈闭合的加强筋，相比同厚度同开孔面积的平板冲孔通风板，其抗弯折能力可以提升40%以上，不需要在板材背面额外加装加强筋支撑，就能满足日常使用中的抗冲击要求，比如车间内偶尔的工具磕碰、户外的轻微外力撞击，都不会出现板面凹陷变形的情况，长期使用的维护成本更低。
