音视频设备安装固定AV支架结构设计

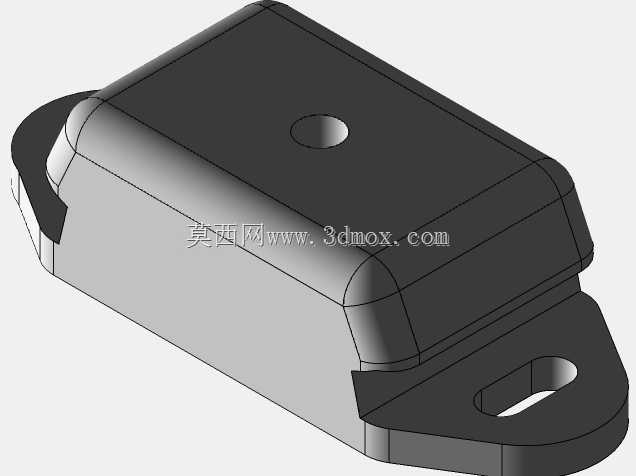

　　在音视频设备的集成安装场景里，这类小型AV支架是信号转接模块、小型音视频处理单元最常用的固定承载构件，常见于机柜内部走线层、设备舱侧壁、桌面音视频系统的内嵌安装位，用来承托重量较轻的AV信号分配模块、阻抗匹配单元或是小型接线端子组，避免设备悬空拉扯连接线材，同时规整舱内走线布局，降低线材弯折损坏的概率。从结构设计来看，主体采用上下扣合的盒式腔体结构，上盖与下壳的配合边缘做了圆角过渡处理，既可以消除注塑成型后的锐边毛刺，避免安装时划伤操作人员或是线材外皮，也能提升壳体的抗冲击性能，在受到侧向磕碰时，圆角结构可以分散应力，避免扣合位出现开裂。上盖顶面预留的单个沉头安装孔，用来穿设固定螺丝实现上盖与下壳的锁紧，

　　沉孔设计可以让螺丝头完全没入壳体表面，不会突出平面刮蹭上层放置的设备或是线材。两侧延伸出的安装耳是整个支架的核心安装受力部位，耳片上开设的长条形腰型孔，是专门为安装公差预留的调整空间，现场安装时如果固定孔位存在1-3mm的位置偏差，不需要重新打孔，直接调整支架在腰型孔范围内的位置即可完成对位固定，大幅降低现场安装的适配难度。腔体内部的空间可以容纳小型AV模块的电路板，扣合后的上下壳可以形成半封闭的防护空间，阻挡日常使用中的灰尘落在电路板焊点上，也能避免外界的细小金属碎屑掉落在板件上造成短路故障。设计时需要重点关注安装耳与主体壳体的连接强度，因为整个支架的承重完全依靠两侧耳片传递到安装基面，

　　所以在耳片与主体衔接的位置做了加厚的圆弧过渡，避免应力集中导致耳片断裂，同时壳体壁厚保持均匀，符合注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷。安装边界方面，这类支架的整体高度较低，不会占用过多的舱内垂直空间，适合在层间距较小的标准机柜内使用，两侧耳片的外伸尺寸经过优化，不会超出常规AV模块的安装宽度范围，并排安装多个支架时不会出现干涉。腰型孔的长度方向与支架长度方向平行，适配机柜内常见的横向条形安装孔位，安装时可以根据相邻设备的位置灵活调整支架的横向位置，预留出走线的空间。在实际使用中，这类支架不需要额外的减震结构，因为承载的AV模块大多是静态工作的电子元件，没有持续的振动源，只需要保证固定牢靠即可，

　　壳体采用的硬质塑胶材料本身具备一定的韧性，可以缓冲设备运输过程中产生的小幅振动，保护内部的电子元件不受冲击。上下壳的扣合位采用止口配合结构，扣合后不会出现错位，配合面的缝隙均匀，既可以保证外观的整洁，也能避免小尺寸的杂物从缝隙进入腔体内部。上盖的平面度控制在合理范围内，当需要在顶面粘贴标识标签时，可以保证标签完全贴合，不会出现翘边的情况。
