小型三叶片400瓦风力涡轮发电装置

　　这款小型三叶片风力涡轮发电装置，核心定位是分布式离网场景的小功率供电单元，在做结构建模时最先敲定的是应用边界——它不需要适配大型风场的集中并网要求，而是瞄准家庭院落供电、偏远农牧区户用补能、野外监测站点自持供电、小型农场辅助供电这类场景，这些场景的共性是没有完善的大电网覆盖，或者需要降低市电依赖，同时安装空间有限，运维条件简陋，所以整个设计从一开始就放弃了大功率机型的复杂结构逻辑，走紧凑可靠的路线。

　　从气动设计层面看，三个叶片采用成熟的空气动力学翼型，建模时特意做了叶片的扭角渐变处理，从叶根到叶尖的翼型安装角逐步递减，这个细节是为了匹配不同半径位置的线速度差，让整个叶片扫掠面内的风能捕获效率更均匀，避免叶根区域失速、叶尖区域气动损失过大的问题。三叶片的布局不是随意选择的，对比两叶片机型，三叶片的转动惯量更均衡，运行时的动平衡精度更容易控制，塔架受到的周期性交变载荷更小，能降低长期运行的结构疲劳风险；对比更多叶片的机型，三叶片的重量控制更优，启动风速阈值更低，在低风速区域也能顺利切入运行，适配国内大部分内陆地区的年均风速条件。

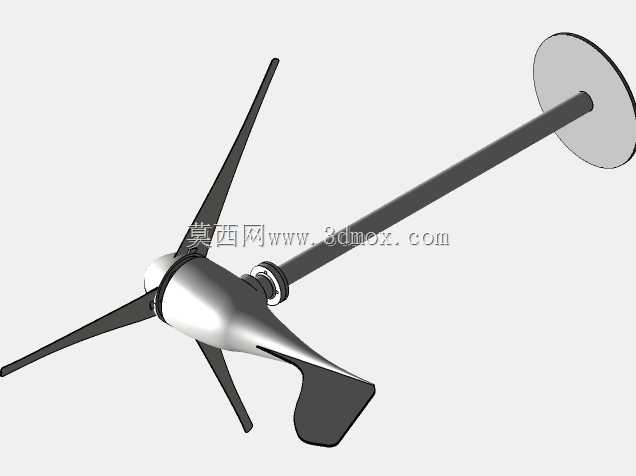

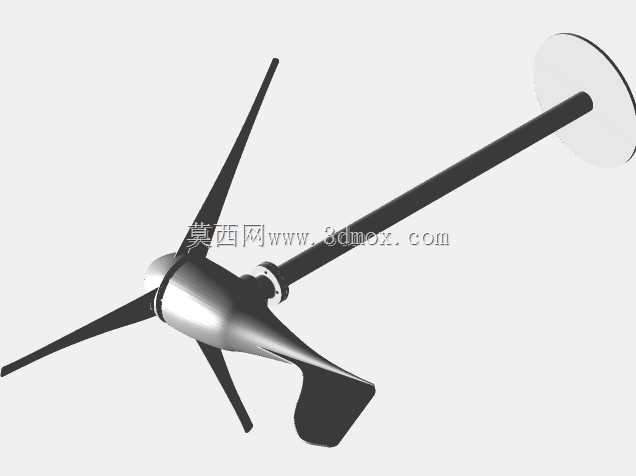

　　整机的结构组成分为三个核心模块：风轮捕能模块、机舱传动发电模块、塔架支撑模块。风轮部分的叶片采用轻量化设计，在建模时预留了复合材料蒙皮的壁厚空间，内部可以设置加强筋结构，既保证叶片的结构强度，能抵御常规的阵风冲击，又尽可能降低转动惯量，提升微风启动性能。叶片和轮毂的连接采用法兰式快装结构，不需要复杂的专用工装就能完成现场组装，适合非专业人员的安装场景。轮毂和机舱主轴之间设置了密封结构，防止雨水、沙尘进入传动部位，提升野外环境下的使用寿命。

　　机舱部分集成了发电机、整流稳压模块、偏航结构，建模时将机舱外壳做了流线型处理，降低风阻的同时，也能引导气流带走发电机运行产生的热量，不需要额外设置散热风扇，减少故障点。这款机型的额定发电功率为400瓦，对应的额定风速区间做了针对性匹配，在常见的3-20米每秒风速区间内都能稳定输出电能，超过切出风速时会自动触发机械阻尼保护，防止转速过快损坏设备。偏航结构采用被动式尾舵设计，不需要复杂的电控偏航系统，依靠尾舵的气动力就能自动对准来风方向，结构简单可靠，几乎不需要日常维护，非常适合运维条件差的偏远场景。

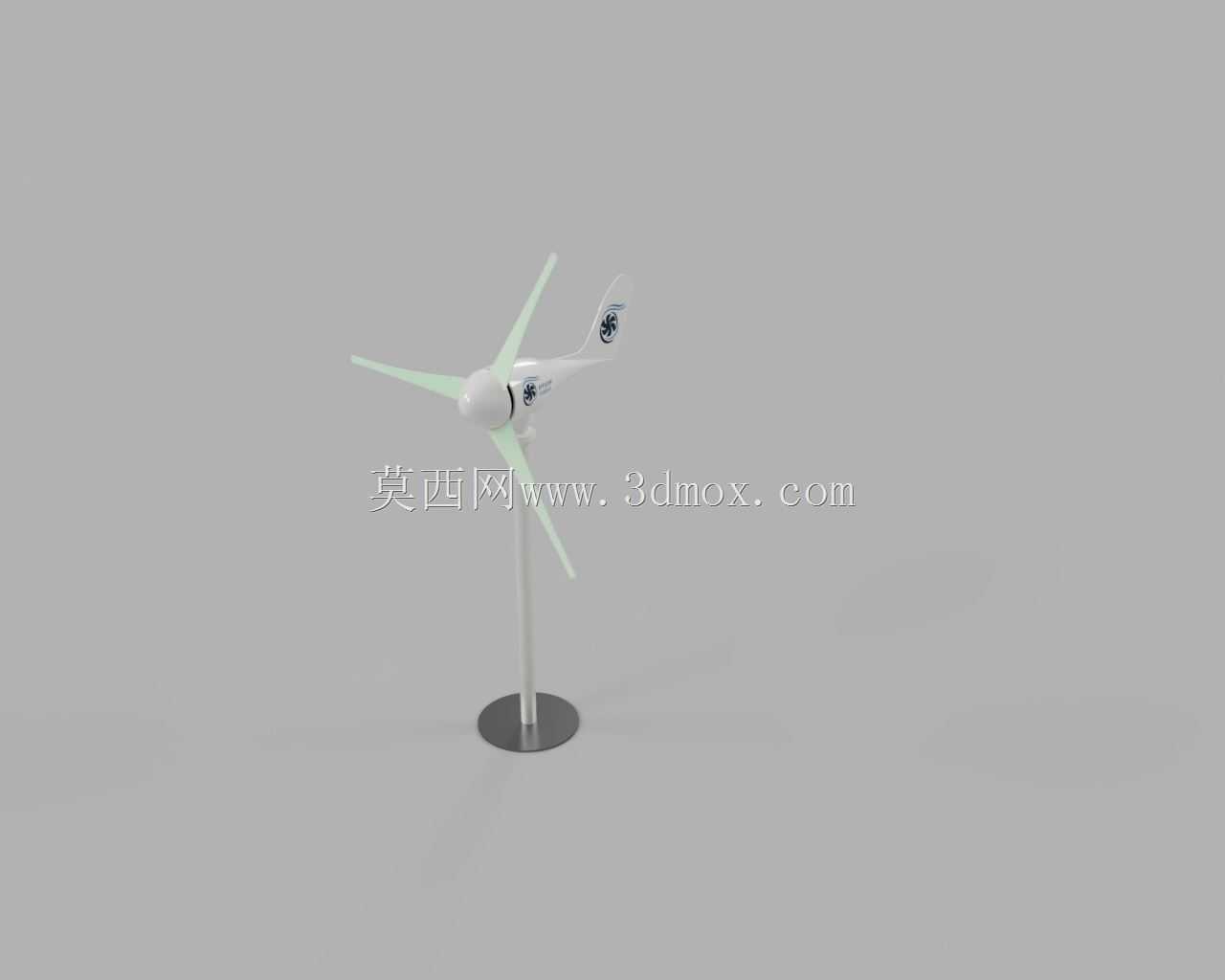

　　塔架部分采用单立柱式结构，建模时做了分段式设计，方便运输和现场组装，塔架的底部设置了安装法兰盘，可以匹配混凝土预制基础，也能适配小型地锚结构，安装时不需要大型吊装设备，两到三个工作人员就能完成整机竖立。整机的安装高度做了优化，整体有效高度控制在适合户用安装的范围，既避开了地面附近的植被、低矮建筑的风扰区域，又不会因为塔架过高导致安装难度提升、防雷成本增加，塔架的固有频率和风轮的转动频率做了避频设计，防止运行时出现共振问题，提升结构稳定性。

　　在实际应用中，这款设备可以搭配小型储能电池组使用，白天有风时发电储存，夜间或无风时释放电能，能够满足家庭照明、小型家电供电、野外监测设备持续供电、牧区小型电动工具补能的需求，整套系统的运行不消耗化石能源，没有碳排放，安装完成后的日常维护只需要定期检查连接螺栓的紧固情况、清理叶片表面的积尘即可，运维成本极低。建模过程中所有的配合面都预留了合理的安装公差，连接部位的密封结构、转动部位的润滑空间都做了细节还原，能够直接用于结构验证、安装模拟、场景展示等用途，对于做分布式新能源设备设计、户用供电系统选型的从业者来说，这个模型的结构细节具备实际参考价值，能够直观展示小型风力发电设备的结构逻辑和安装边界。
