CA6140车床配套钣金安装壳体结构

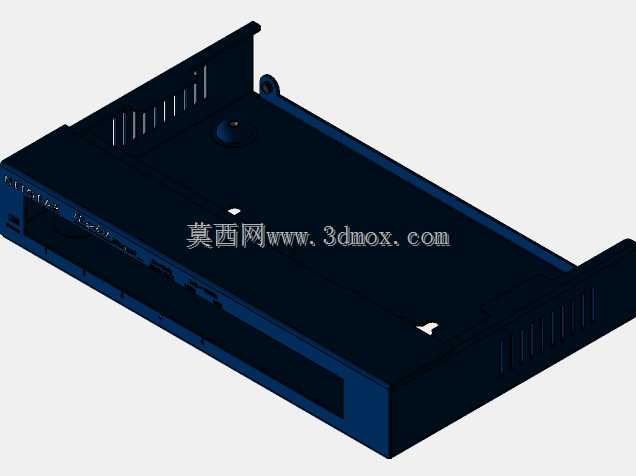

　　这款钣金壳体是CA6140普通车床配套的电气安装承载结构，日常在车间车床改造、电气系统升级场景中应用频次很高，主要用来容纳车床的控制回路端子排、小型继电器模块、接线端子等电气元件，同时隔绝车床加工过程中飞溅的切屑、切削液，避免内部电气元件受切削液腐蚀、铁屑搭接造成短路故障。从结构设计来看，壳体采用弯折一体成型的钣金工艺，侧边预留的多组长条散热槽是经过热流核算排布的，车床连续运行时壳体内电气元件产生的热量可以通过这些槽位自然对流散出，不需要额外加装散热风扇，适配车间多粉尘、多油雾的使用环境，减少易损部件的维护量。壳体一侧伸出的带孔安装耳是安装定位的核心结构，安装时可以直接通过螺栓固定在车床床身的预留安装位上，不需要额外焊接支架，

　　安装耳的孔位公差按照IT12级控制，和床身原有安装孔的匹配度高，现场安装时不需要二次扩孔调整。壳体内部的底面预留了两组凸起的安装定位柱，电气元件安装板可以直接卡在定位柱上，不需要在壳体底面额外钻孔攻丝，既保证了壳体的整体防护密封性，也能减少现场装配的工序耗时。壳体的侧边做了向内的翻边处理，一方面可以提升钣金壳体的整体结构刚度，避免车间搬运、安装过程中受力变形，另一方面翻边结构可以引导飞溅到壳体表面的切削液顺着侧边流下，不会顺着缝隙渗入壳体内部。从安装边界来看，壳体整体的外轮廓尺寸适配CA6140车床床身侧面的预留安装空间，安装后不会和车床的溜板箱、进给手柄等运动部件产生运动干涉，操作人员操作车床时也不会被突出的壳体磕碰。

　　壳体的壁厚选用常规冷轧钢板厚度，在保证结构强度的前提下控制整体重量，单人即可完成安装拆卸，日常检修时只需要拆下壳体的固定螺栓就能露出内部电气元件，检修操作空间充足。在设计过程中，特意将壳体的边角做了钝角倒边处理，避免安装、检修过程中锋利的钣金边角划伤操作人员，符合机械装备的安全设计要求。壳体表面做了黑色喷塑处理，和CA6140车床原有床身的涂装色调保持一致，安装后整体视觉协调性好，同时喷塑层具备耐切削液腐蚀、耐铁屑刮擦的特性，长期在车间加工环境下使用也不会出现表层脱落、锈蚀的问题。这类壳体结构在普通车床数控化改造、老旧车床电气系统翻新项目中实用性很强，结构设计完全贴合CA6140车床的原有安装接口，不需要对车床床身做额外改造就能直接装配，能大幅缩短现场改造的施工周期，降低改造的人工成本。
