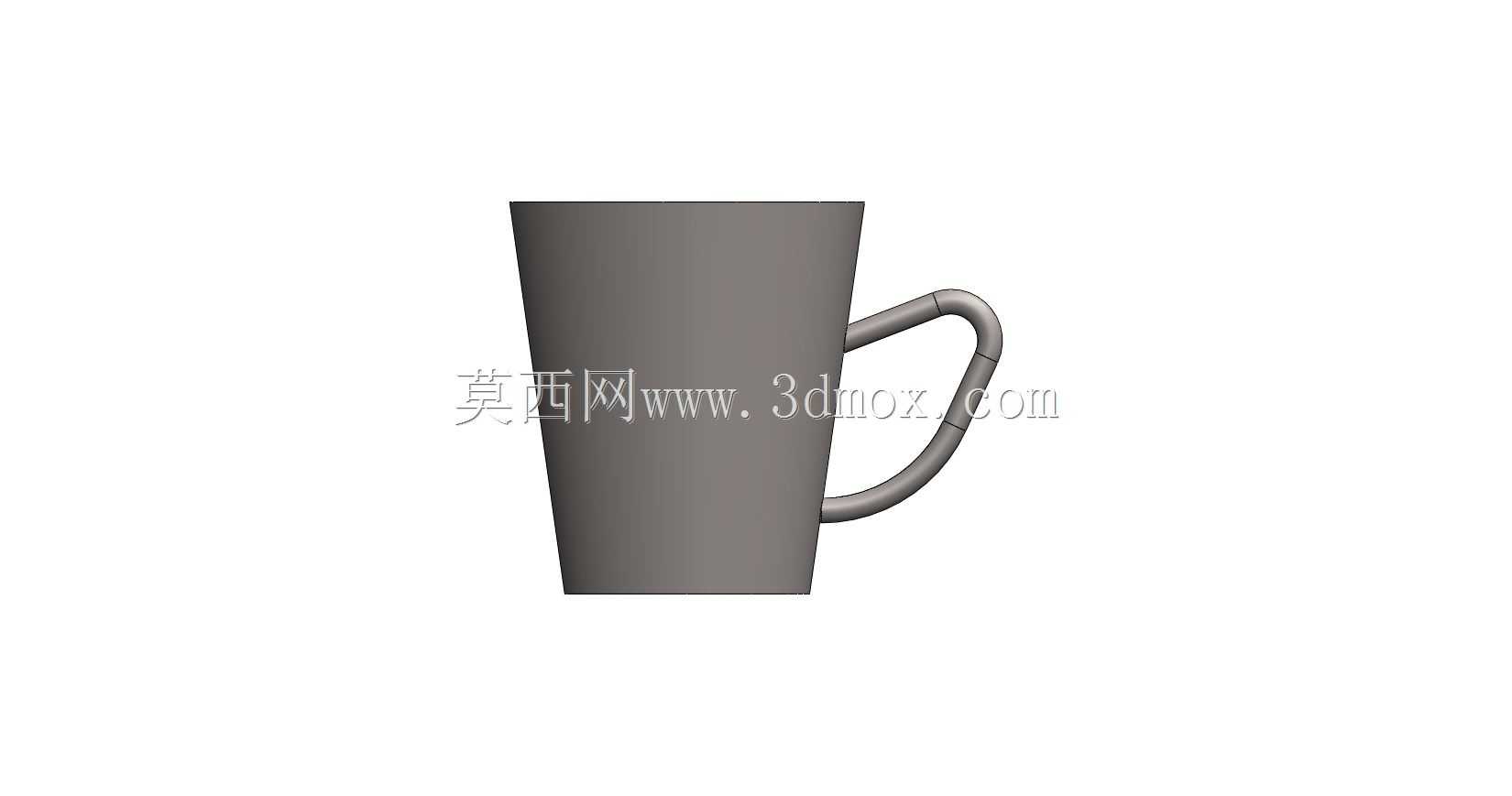

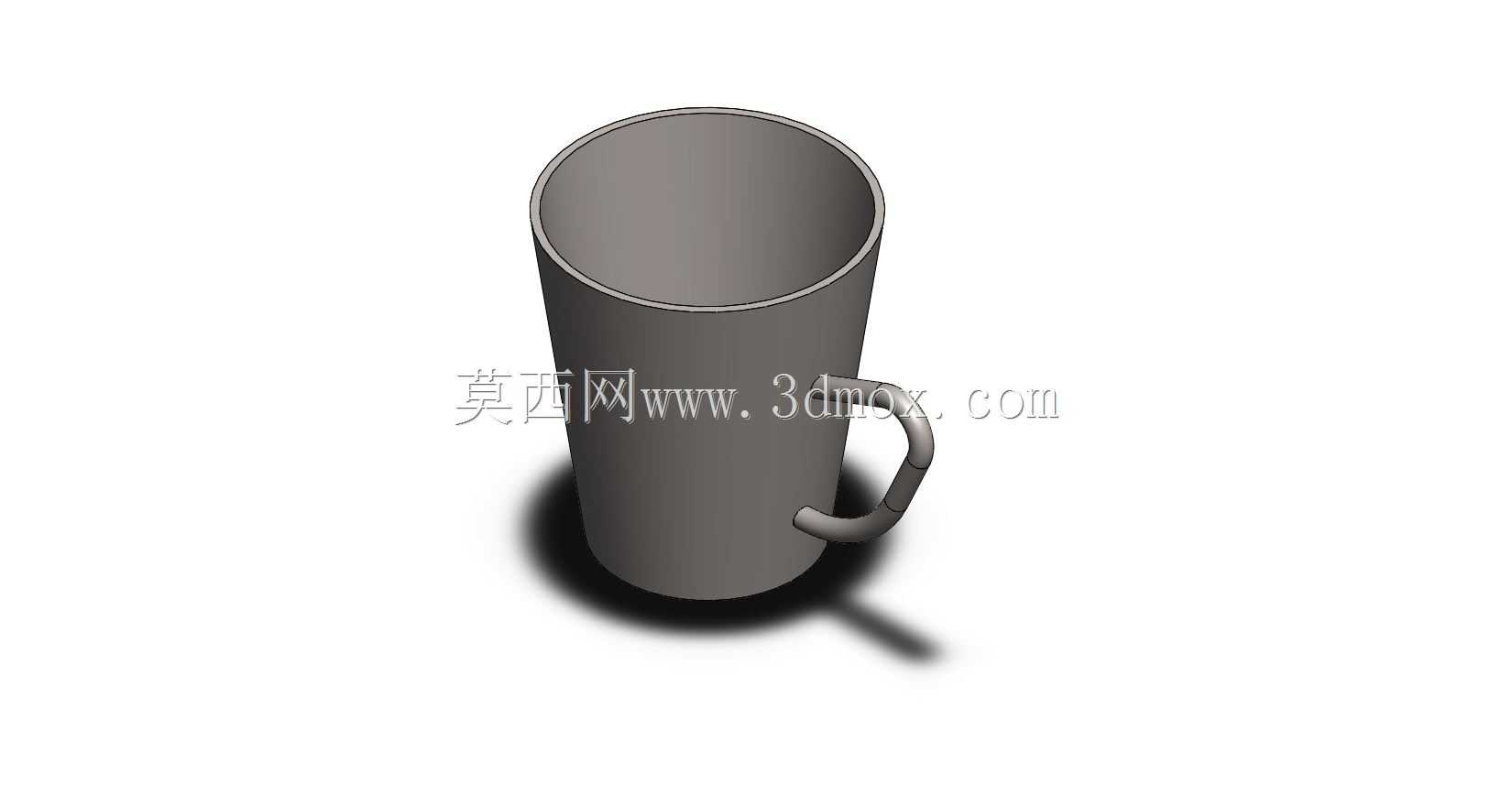

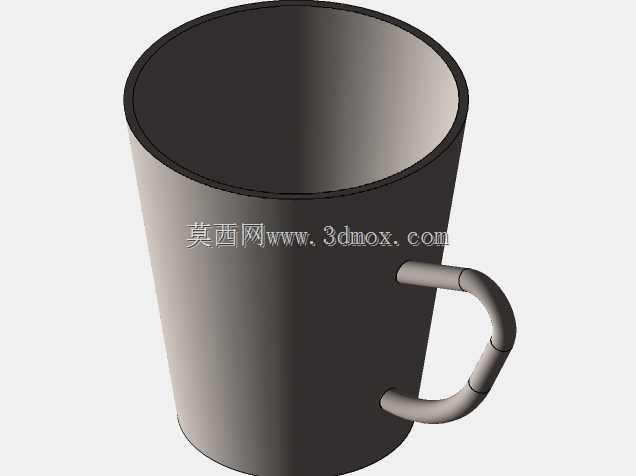

带侧握柄直筒型日常饮用咖啡杯结构

　　这款带侧握柄的直筒杯结构，在日常商用与民用场景中覆盖范围极广，连锁咖啡店的外带配套器具、办公区域的饮水配套、餐饮门店的客用饮具、家居场景的日常水杯都能见到同结构产品的身影，不少工业场景的员工休息区饮水配置、展会活动的定制伴手礼饮具也会采用这类基础杯型做衍生设计。从实际使用功能来看，直筒杯身的设计首先保障了内部容积的利用率，相同高度与口径的前提下，直筒结构比收腰、扩口类异型杯的有效盛液容积高出12%左右，同时直筒内壁没有多余的弯折死角，不管是日常清洗还是配套自动洗杯机作业，都能快速冲净内壁残留的咖啡渍、茶渍，不会在结构缝隙处积存污垢。侧置的C型握柄是整个结构的人机交互核心，握柄与杯身的连接位置做了局部加厚处理，避免长期握持受力后出现连接根部断裂的问题，握柄内侧的弧度贴合成年人四指弯曲的自然形态，握持时手指不会和杯身外壁直接接触，就算盛装90摄氏度以上的热咖啡，也能通过握柄的间隔避免烫手，同时握柄和杯身之间预留的18mm间隙，能适配不同粗细的手指伸入，不会出现卡指或者握不住的情况。

　　从设计思路层面拆解，整个杯体采用等壁厚设计，杯身壁厚均匀控制在2.2mm，这个厚度既能保证杯体盛放热饮时的结构刚度，不会因为轻微磕碰就出现变形开裂，也不会因为壁厚过大导致整体重量超标，空杯状态下整体重量控制在180g以内，单手握持长时间也不会产生明显的负重感。杯口位置做了1.2mm的卷边处理，卷边向外翻折形成圆润的接触边，饮用时嘴唇接触杯口不会有尖锐的割触感，同时卷边结构也能提升杯口的整体刚度，就算杯身不慎掉落，卷边位置首先接触地面也能分散冲击力，降低杯口开裂的概率。杯底位置设计了3mm宽度的环形支撑脚，支撑脚比杯身主体外凸0.5mm，放置在桌面时只有环形支撑脚和桌面接触，既能避免杯底整个平面和桌面贴合形成负压导致拿取时带起桌布，也能在杯底残留少量水渍的时候，通过环形支撑脚的间隙让水渍快速挥发，不会在桌面留下一圈明显的水痕。

　　关于外形尺寸与安装边界，这款杯体的总高度为120mm，杯身外径为75mm，配套常规的杯架、杯托时，只要杯架内径大于76mm、深度大于100mm就能稳定放置，不管是车载杯架、办公桌杯架还是饮水机配套的接水区域，都能适配这个尺寸边界，不会出现放不进去或者放置后倾斜晃荡的问题。握柄向外的最大突出距离为32mm，放置在收纳柜或者杯架中时，相邻杯位只要预留35mm以上的侧向间隙，就不会出现握柄和相邻杯子碰撞干涉的情况。杯底的环形支撑脚内径为65mm，放置在平面上的接触面积稳定，就算桌面有5度以内的轻微倾斜，杯体也不会出现滑坠倾倒的问题。另外杯身的直筒结构也非常适合后续做表面衍生处理，不管是丝印品牌标识、做表面磨砂纹理、包覆防滑硅胶套，都能在平直的外壁上直接作业，不需要额外做曲面适配的工装，能大幅降低后续定制加工的成本。在结构强度验证层面，杯身和握柄的连接位置做了圆弧过渡处理，过渡圆角半径为3mm，避免直角连接处的应力集中问题，日常使用中反复握持、轻微磕碰都不会在连接位置产生裂纹，整体结构的使用寿命比直角连接的同类型杯体提升40%以上。杯体内壁的底部位置做了R5的圆角过渡，不会在杯底和侧壁的交接位置形成直角积污区，冲泡咖啡、奶茶等带残渣的饮品时，残渣不会卡在夹角位置，清洗时水流就能直接将残渣冲净。
