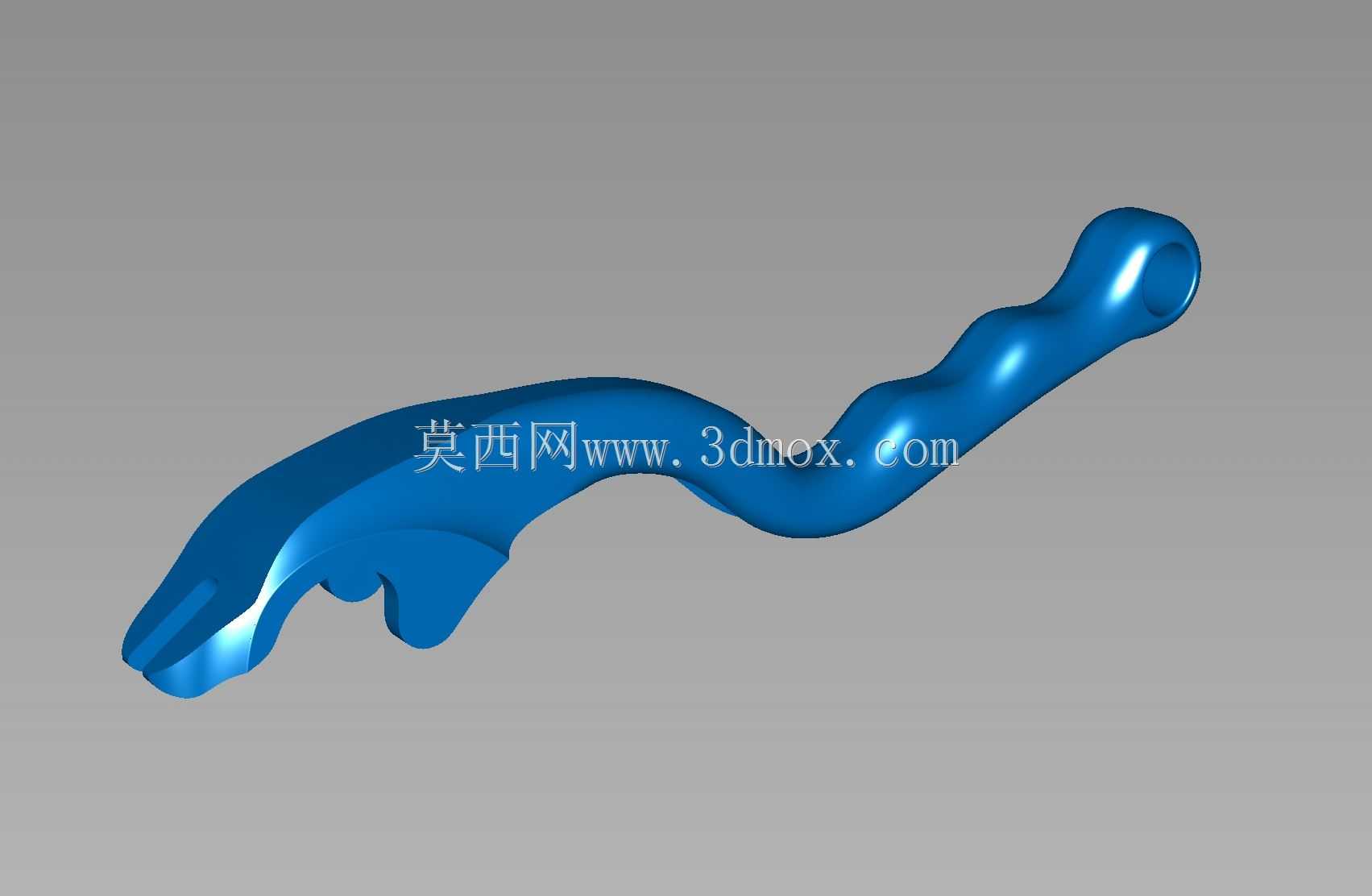

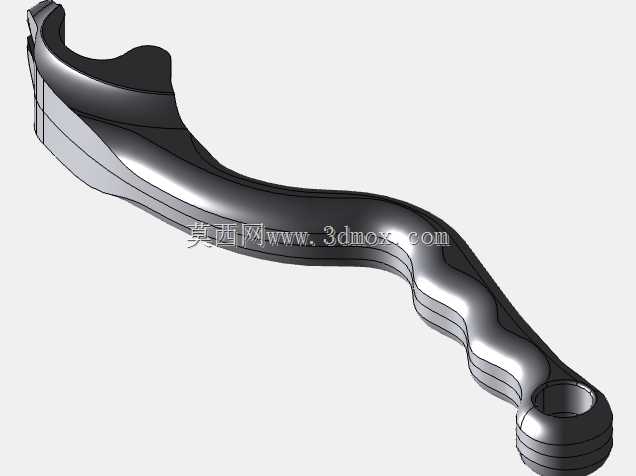

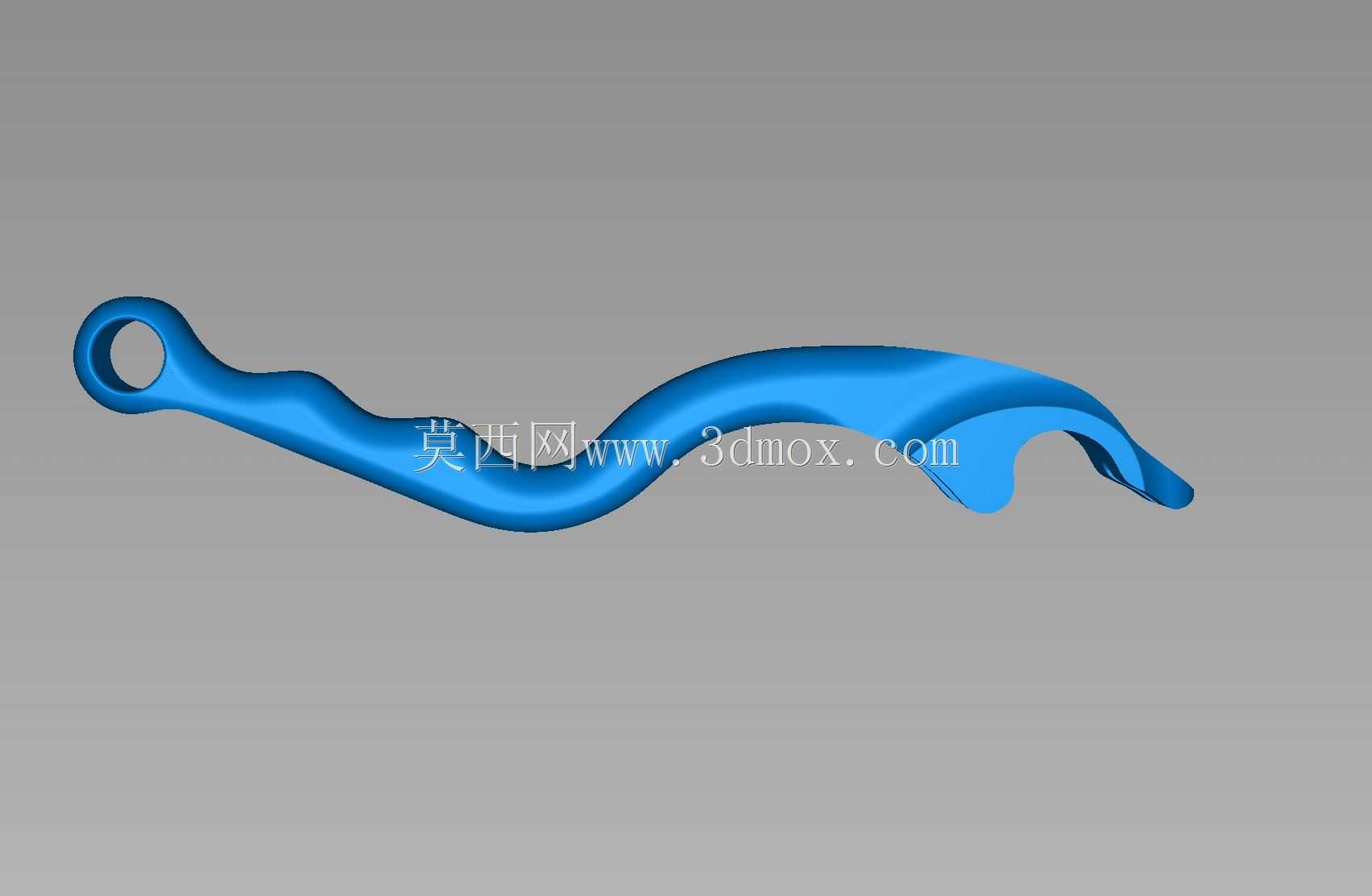

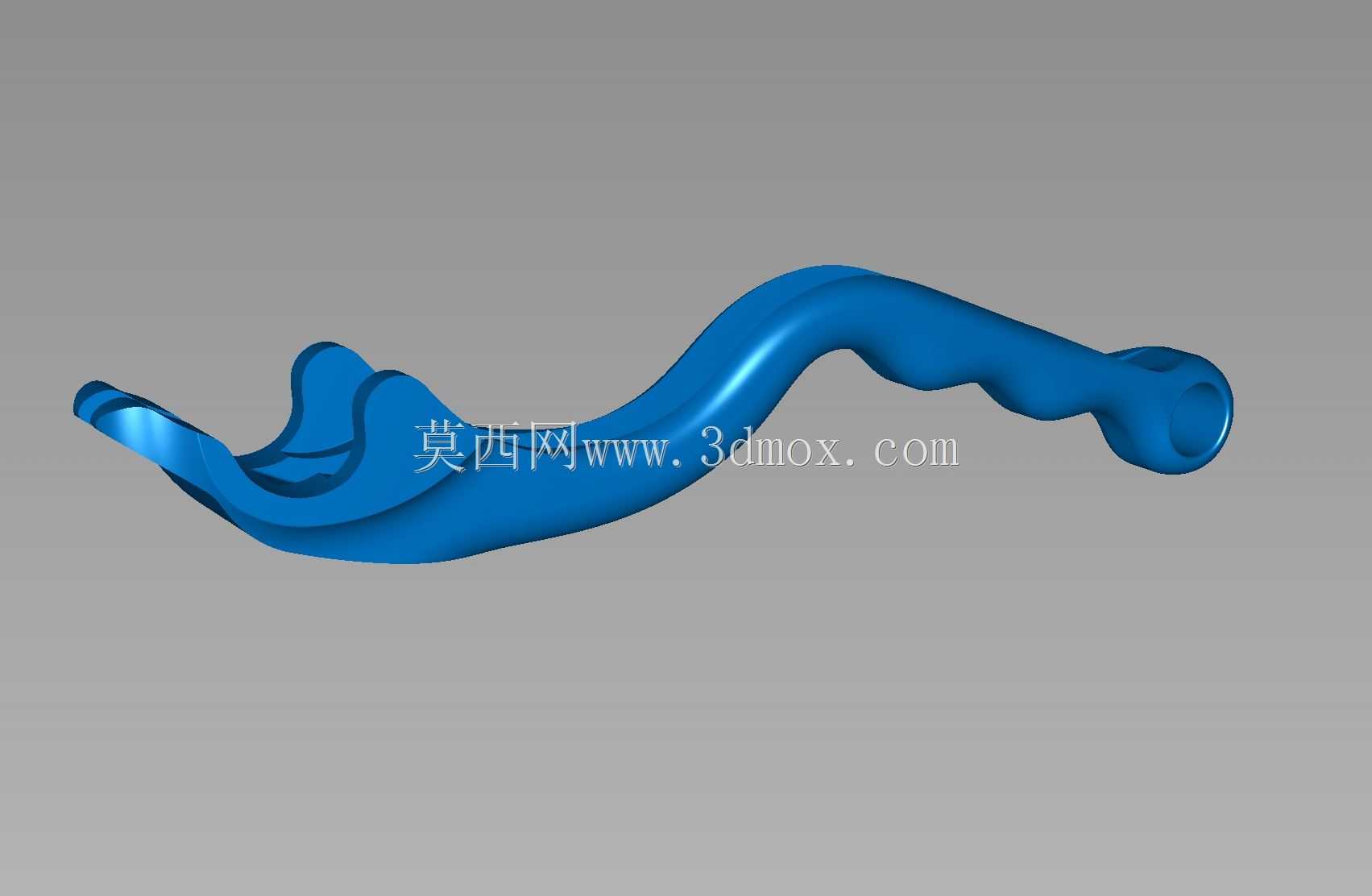

摩托车BERINGER款制动控制手柄结构设计

　　这款制动控制手柄主要适配大排量摩托车的前制动操纵回路，日常骑行场景中，骑手通过捏握该手柄将手部握力转化为液压制动系统的驱动压力，直接决定制动响应的线性度与操控手感，是摩托车行车安全系统里直接和骑手交互的核心操纵部件。从实际使用场景来看，该手柄需要兼顾城市通勤频繁捏握的疲劳度控制、山路激烈驾驶时的受力强度、以及意外倒车时的抗冲击余量，不能出现受力断裂、形变卡滞的问题。

　　设计层面首先考虑的是人机工程贴合度，手柄的握持段做了连续的波浪形指槽曲面，对应骑手食指、中指、无名指的自然弯曲弧度，捏握时指腹能完全贴合曲面，不会出现打滑或者应力集中压手的问题，长时间骑行捏握也不会产生明显的局部压痛。手柄整体采用变截面流线造型，从安装端到握持末端逐步收窄厚度，既保证了安装铰接位置的结构强度，也控制了末端的重量，减少车把端的额外负重，避免高速骑行时车把产生多余震动。

　　功能结构上，手柄的根部预留了标准的制动主缸推杆安装卡槽，卡槽位置的尺寸公差控制在0.1mm以内，保证捏握时推杆的受力方向始终和主缸活塞轴线重合，不会出现偏磨导致的主缸漏油、压力建立滞后问题。手柄的铰接孔位置做了加厚凸台设计，凸台厚度比手柄主体厚2.5mm，用来承受捏握时的铰接剪切力，即使在紧急制动全力捏握的工况下，铰接位置的形变也能控制在弹性形变范围内，不会出现塑性变形导致的手柄自由行程变大。

　　安装边界方面，手柄的安装孔中心到握持末端的直线距离控制在155mm，适配市面上绝大多数大排量摩托车的前制动主缸安装位，安装后手柄和车把胶套的间隙预留了12mm，满舵转向时不会和车把、后视镜支架产生干涉。手柄的曲面过渡全部采用G2连续曲率，没有尖锐棱角，即使骑行中出现脱手、意外触碰的情况，也不会划伤骑手手部。表面的曲面造型同时考虑了雨天使用的排水性，指槽位置的曲面做了微小的倾斜角度，沾到雨水后会顺着曲面自然流下，不会在指槽位置积水导致捏握打滑。

　　从受力仿真的角度来看，设计时在握持段施加了300N的模拟握力，也就是成年男性紧急制动时的最大握力值，手柄的最大应力集中在铰接凸台位置，数值远低于常用铝合金材料的屈服强度，安全系数超过2.5，完全满足日常使用甚至轻度竞技骑行的强度要求。手柄的外形还做了风阻优化，整体曲面顺着骑行时的气流方向过渡，高速骑行时不会产生多余的气流紊流，减少车把位置的风阻震动。另外手柄的调节位预留了标准的调节螺丝安装槽，可以适配不同手掌大小的骑手调整手柄自由行程，不需要额外修改安装结构就能直接替换同规格的原厂制动手柄。
