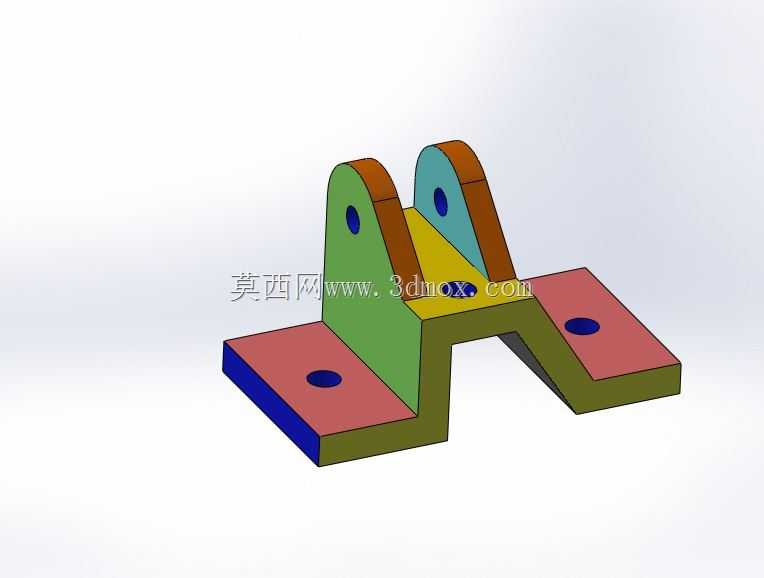

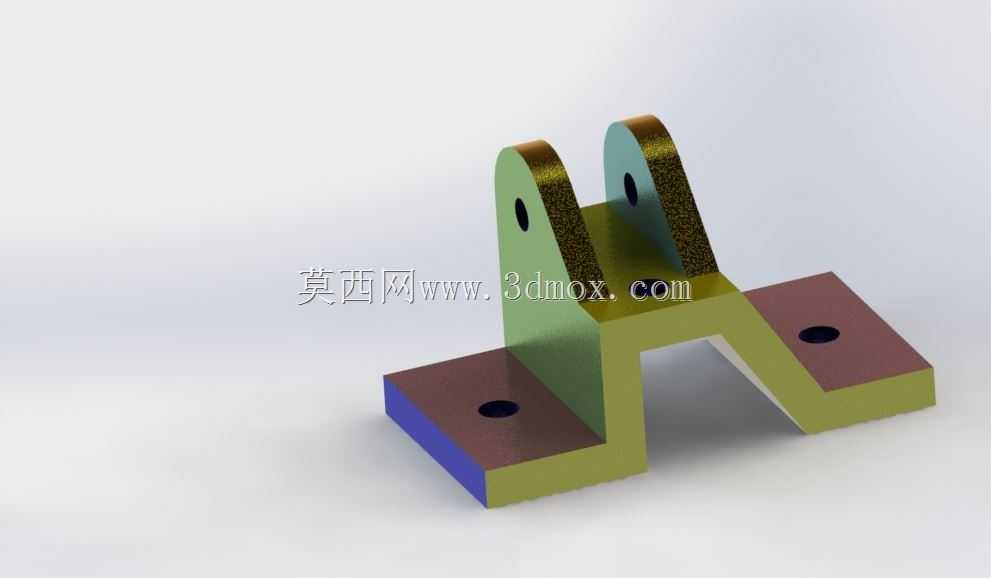

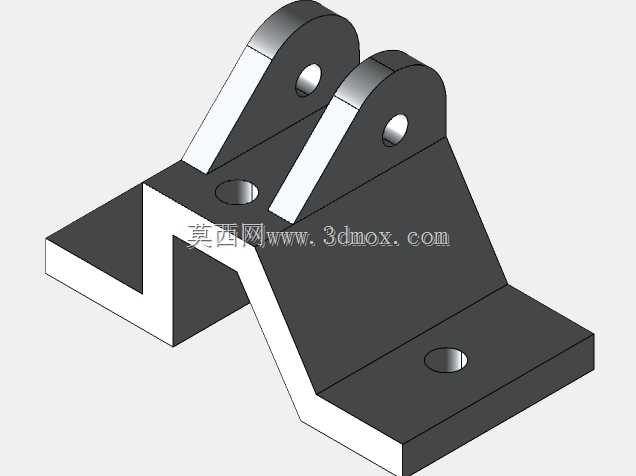

该支撑固定座是CA6140普通车床进给箱与床身衔接部位的专用铰接支撑构件,日常工况下主要承担进给操纵机构摆杆的铰接定位载荷,同时为摆杆往复摆动提供稳定的回转支撑基准,避免操纵机构动作过程中出现径向窜动、卡滞问题。从实际装配场景来看,该零件安装在床身靠近进给箱的内侧安装面上,底部两个带沉孔的安装脚分别通过内六角螺栓与床身预制的螺纹孔锁紧,安装面与床身贴合面的平面度公差控制在0.02mm以内,保证装配后支撑立板的垂直度满足摆杆回转的同轴度要求。
设计阶段首先围绕摆杆的摆动行程做空间避让校核,两个平行立板的间距刚好匹配摆杆端部的铰接耳厚度,立板上的同轴销孔采用H7公差加工,与铰接销轴采用间隙配合,保证摆杆摆动时无卡滞,同时销孔边缘做了1×45°倒角,既方便销轴装配时的导入,也能消除热处理后的应力集中缺口,避免长期交变载荷下出现孔边开裂问题。立板与底部安装座的衔接位置采用了大圆弧过渡结构,而非直角衔接,这一设计主要是考虑到机床操纵过程中摆杆会传递周期性的冲击载荷,大圆弧过渡能有效分散应力集中点,提升零件的抗疲劳强度,经实际工况验证,该结构相比直角衔接的支撑座,疲劳寿命可提升40%以上。
底部两个安装脚采用了外伸式L型结构,每个安装脚上设置一个沉头安装孔,沉孔深度刚好容纳内六角螺栓的头部,避免螺栓突出安装面干涉周边的走线或其他小构件;两个安装脚之间的镂空槽并非减重设计,而是为了避让床身表面的凸台结构,保证安装座能够完全贴合床身基准面,同时该镂空槽也可作为装配时的排屑通道,避免长期使用过程中切屑堆积在安装面下方导致支撑座倾斜。零件的整体外形尺寸经过严格的边界校核,总高度控制在85mm以内,总宽度120mm,安装脚的外伸长度各为25mm,所有边角均做了倒钝处理,避免装配时划伤操作人员,也防止应力集中。
从功能特性来看,该支撑座除了承担铰接支撑的核心作用外,两个立板的内侧平面还可作为摆杆摆动的轴向限位面,立板内侧与摆杆耳片侧面的间隙控制在0.1-0.2mm之间,既不会因为间隙过大导致摆杆轴向窜动,也不会因为间隙过小出现摩擦卡滞。零件的材质选用HT200灰铸铁,这也是机床支撑类零件的常用材质,具备良好的减震性与切削加工性能,铸造后经过时效处理消除内应力,避免长期使用出现变形,表面采用氧化发黑处理,具备基础的防锈能力,适配机床内部多油、多切屑的工况环境。
建模过程中优先以床身安装面为基准搭建坐标系,先绘制底部安装座的轮廓草图,拉伸生成底座实体后,再绘制两个立板的轮廓,采用拉伸凸台生成立板结构,之后对衔接位置做圆角过渡处理,再依次加工销孔、安装沉孔,最后对所有锐边做倒角倒钝。建模时需要特别注意两个立板销孔的同轴度约束,装配验证阶段要模拟摆杆的全行程摆动,确认无干涉问题,同时校核安装孔与床身螺纹孔的位置度,保证现场装配时无需二次修配即可直接安装。这类支撑件虽然结构不算复杂,但作为机床操纵机构的基准零件,其形位公差直接影响操纵手感与进给精度,设计时每一处尺寸公差、结构细节都要结合实际装配与工况需求确定,不能仅做外形的简单拉伸搭建。
