FRC赛事黑犀牛机械臂操作机构

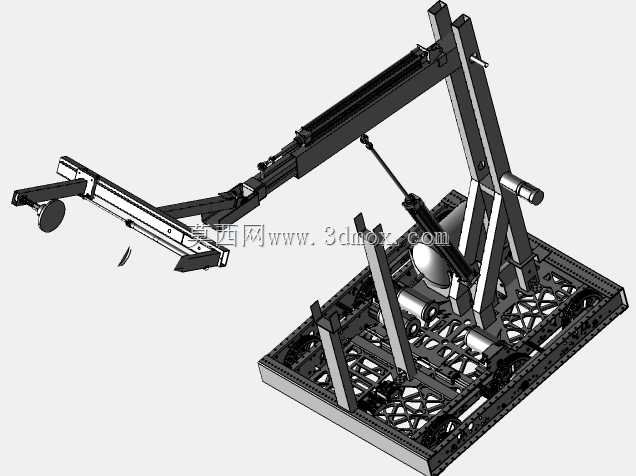

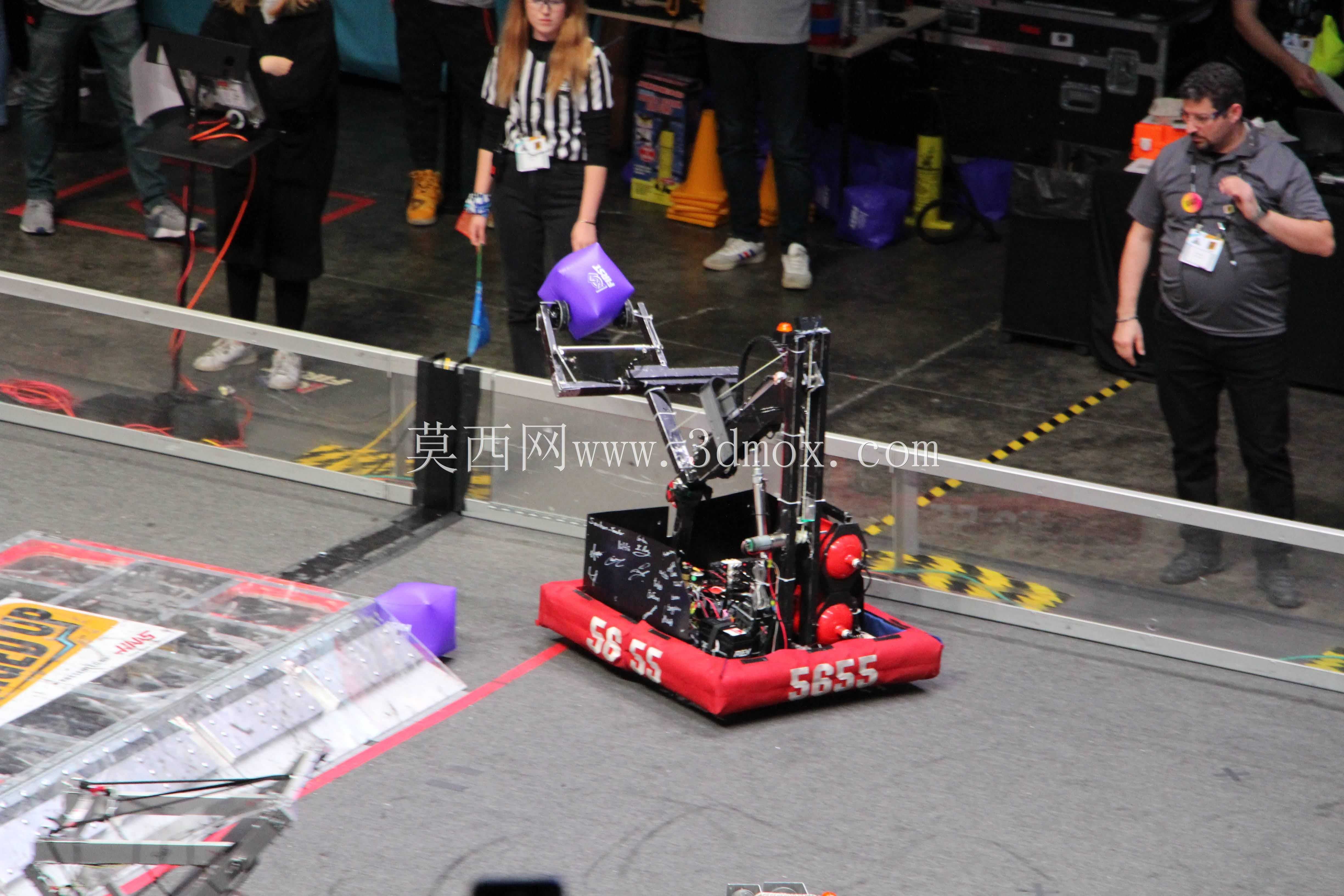

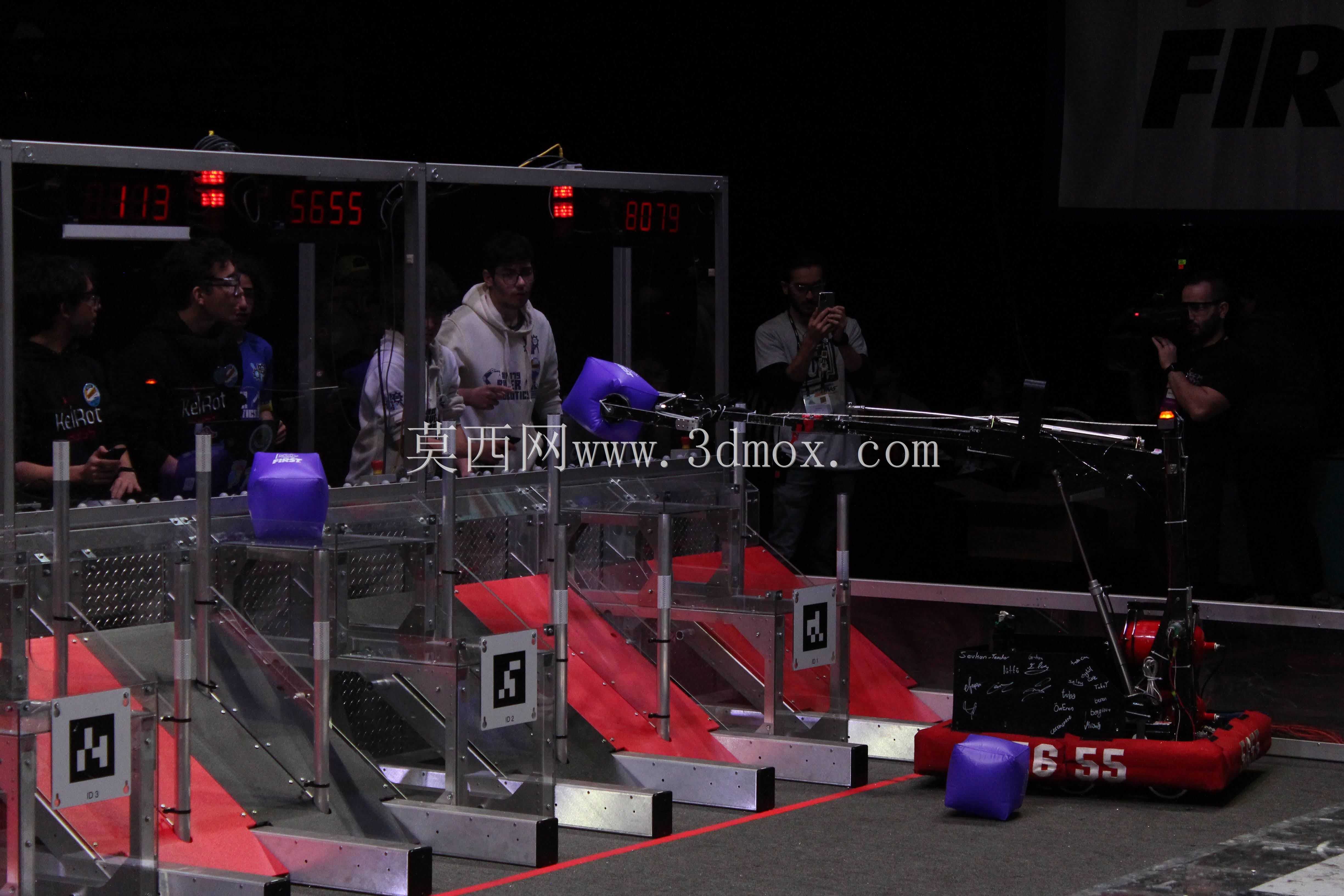

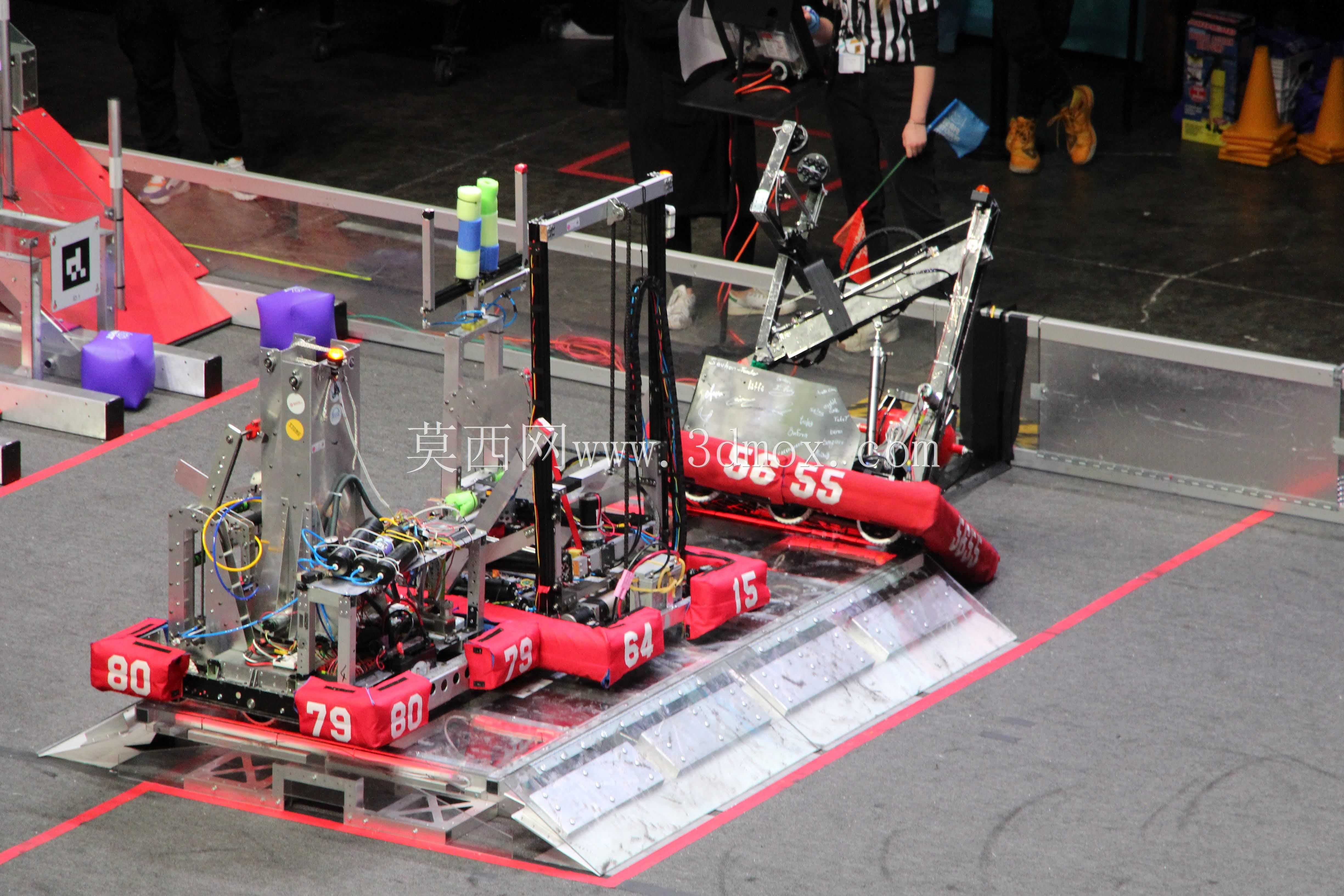

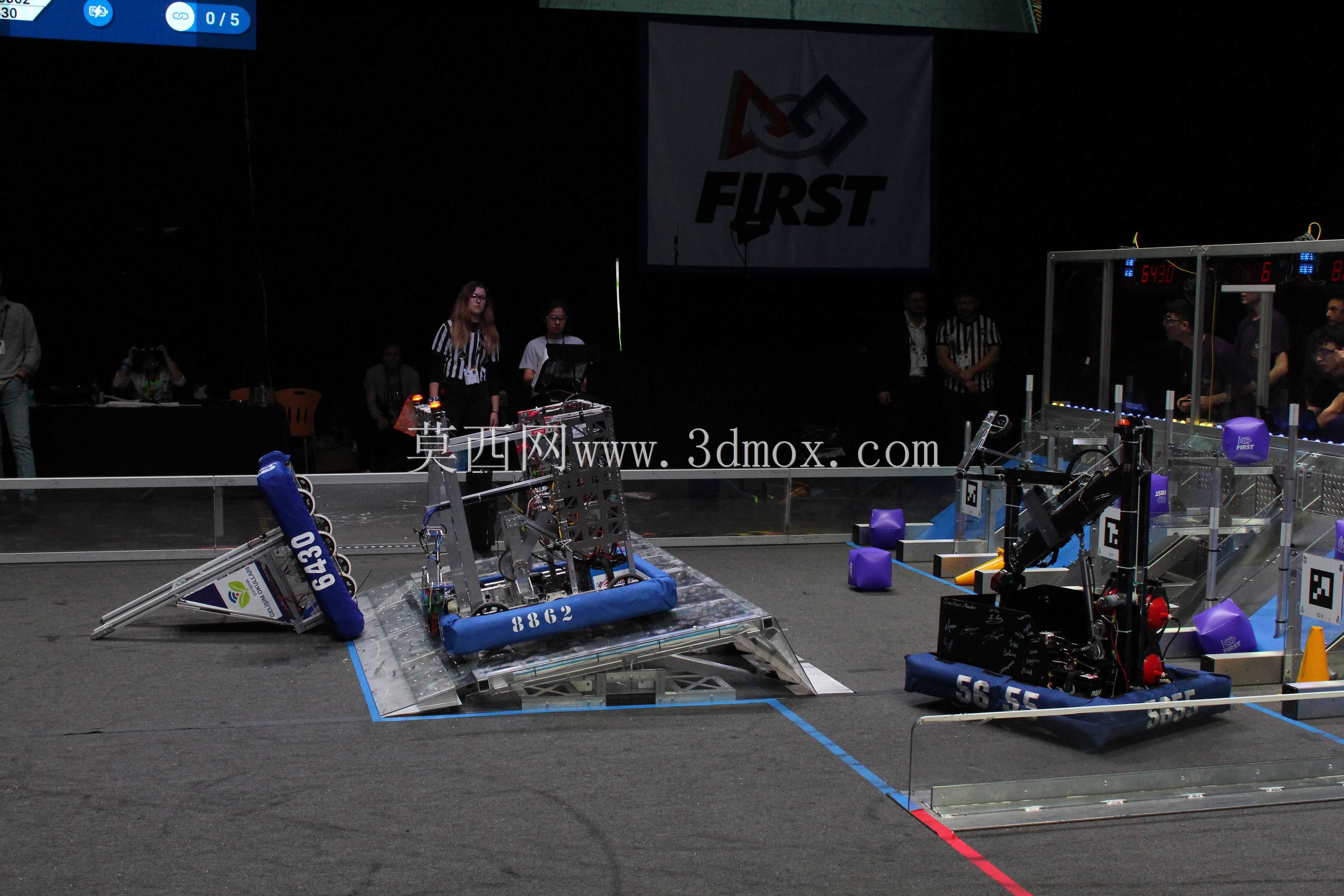

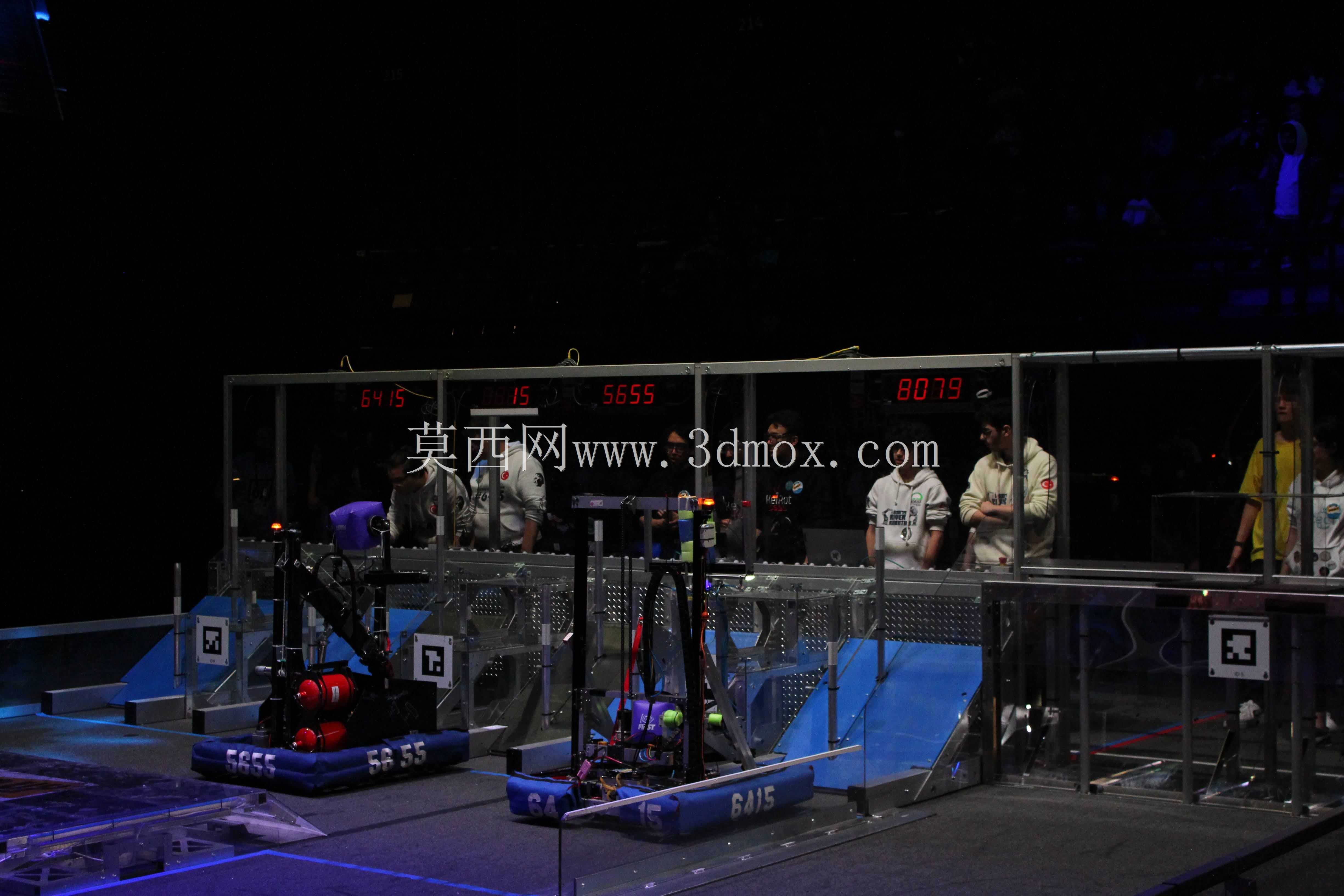

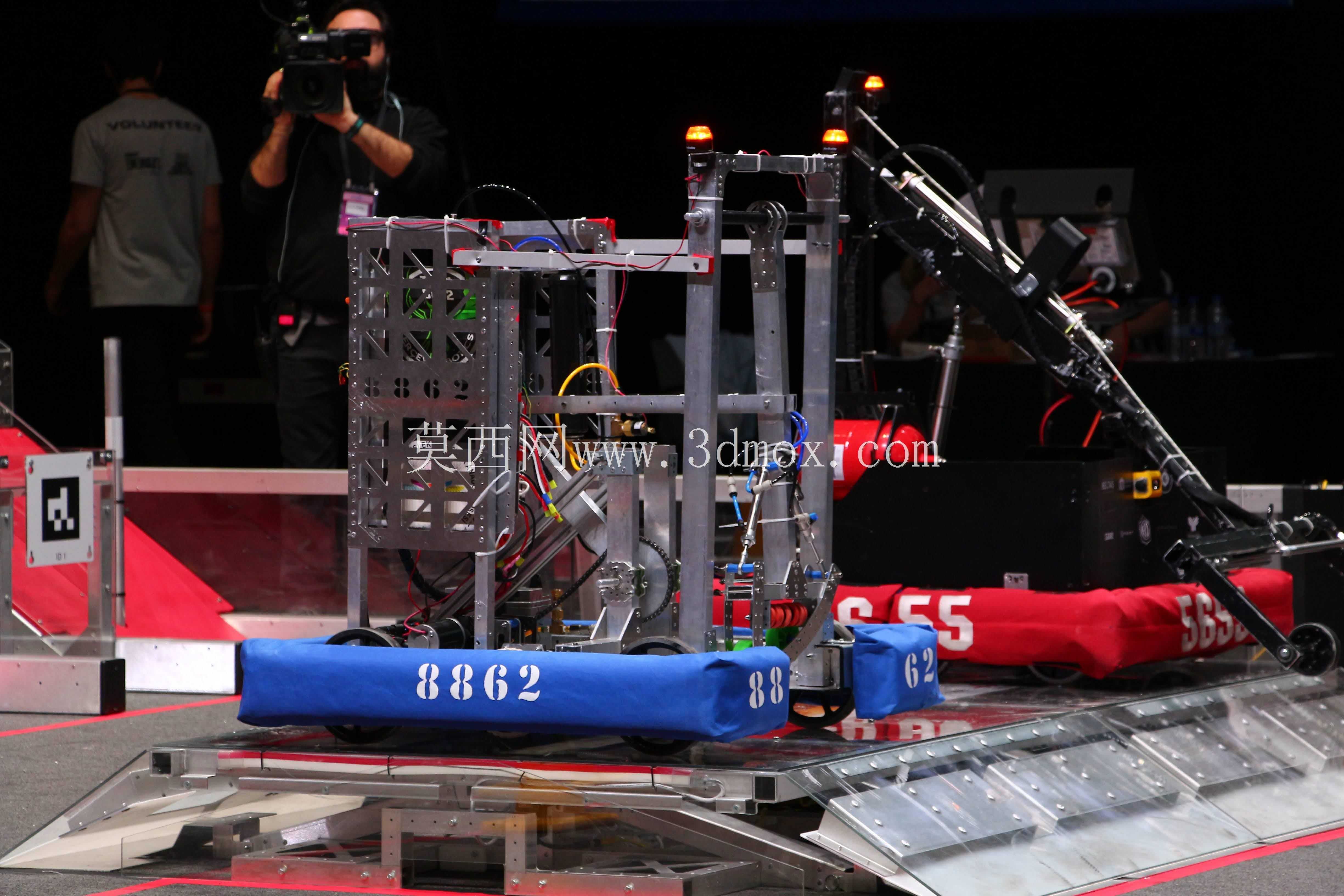

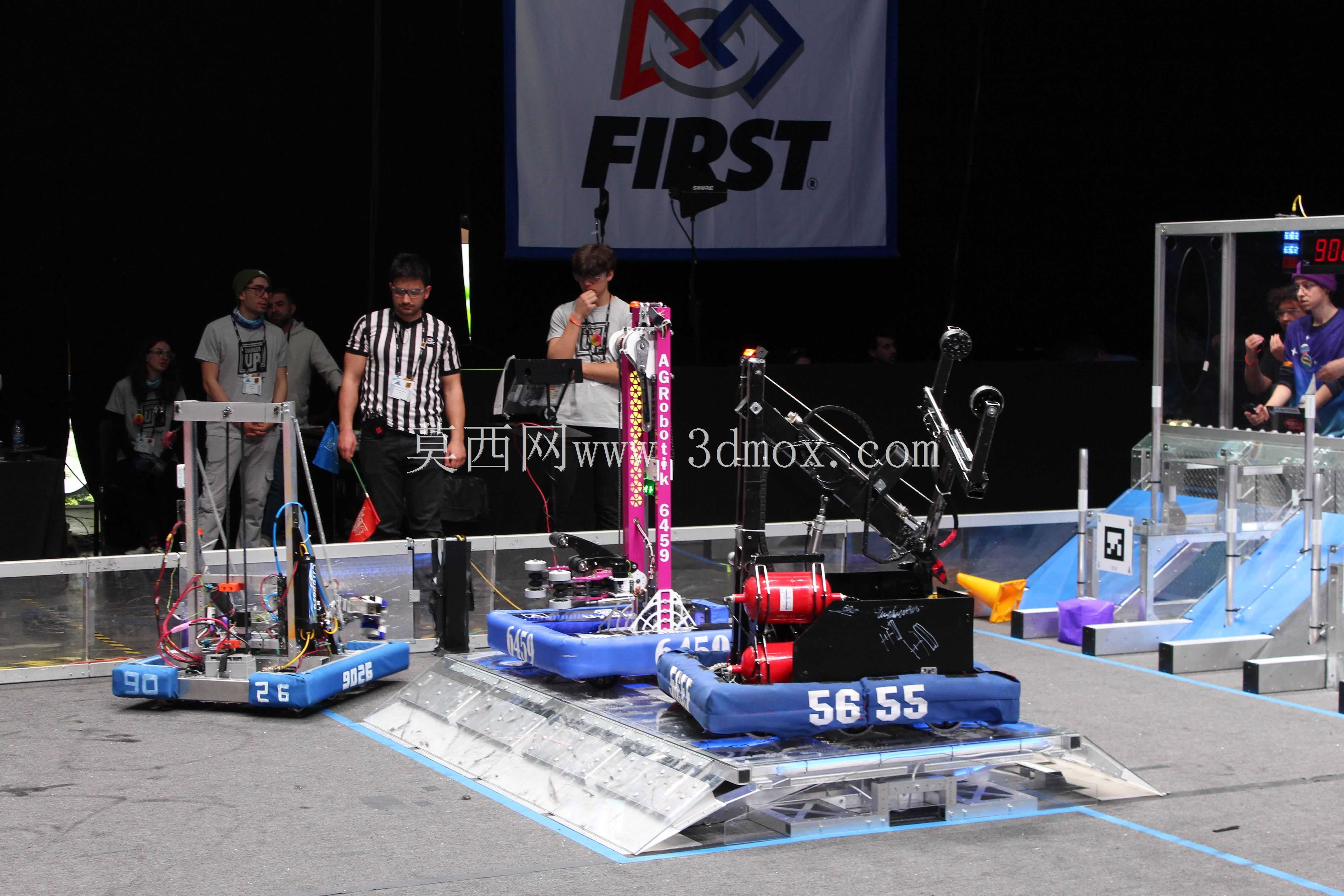

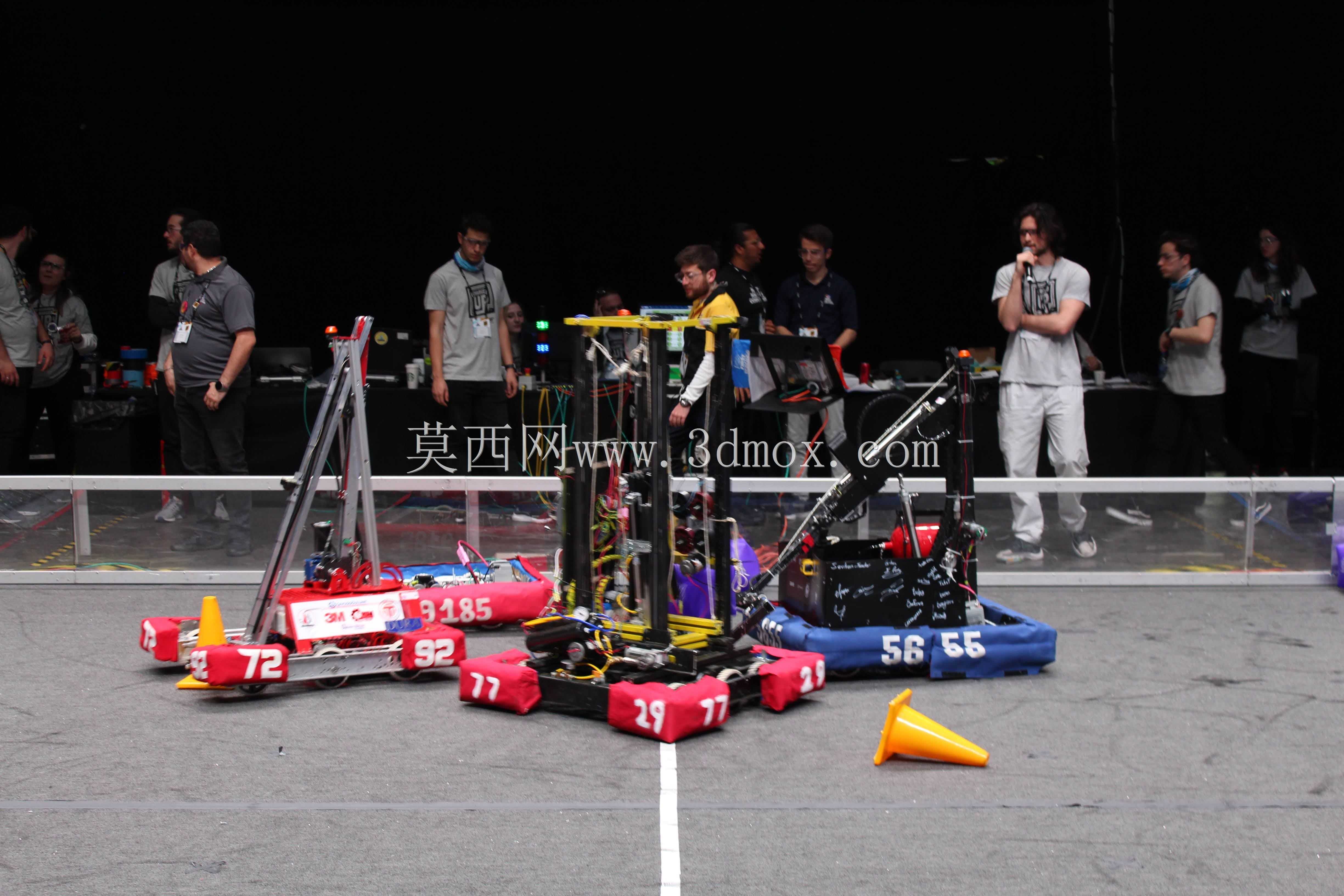

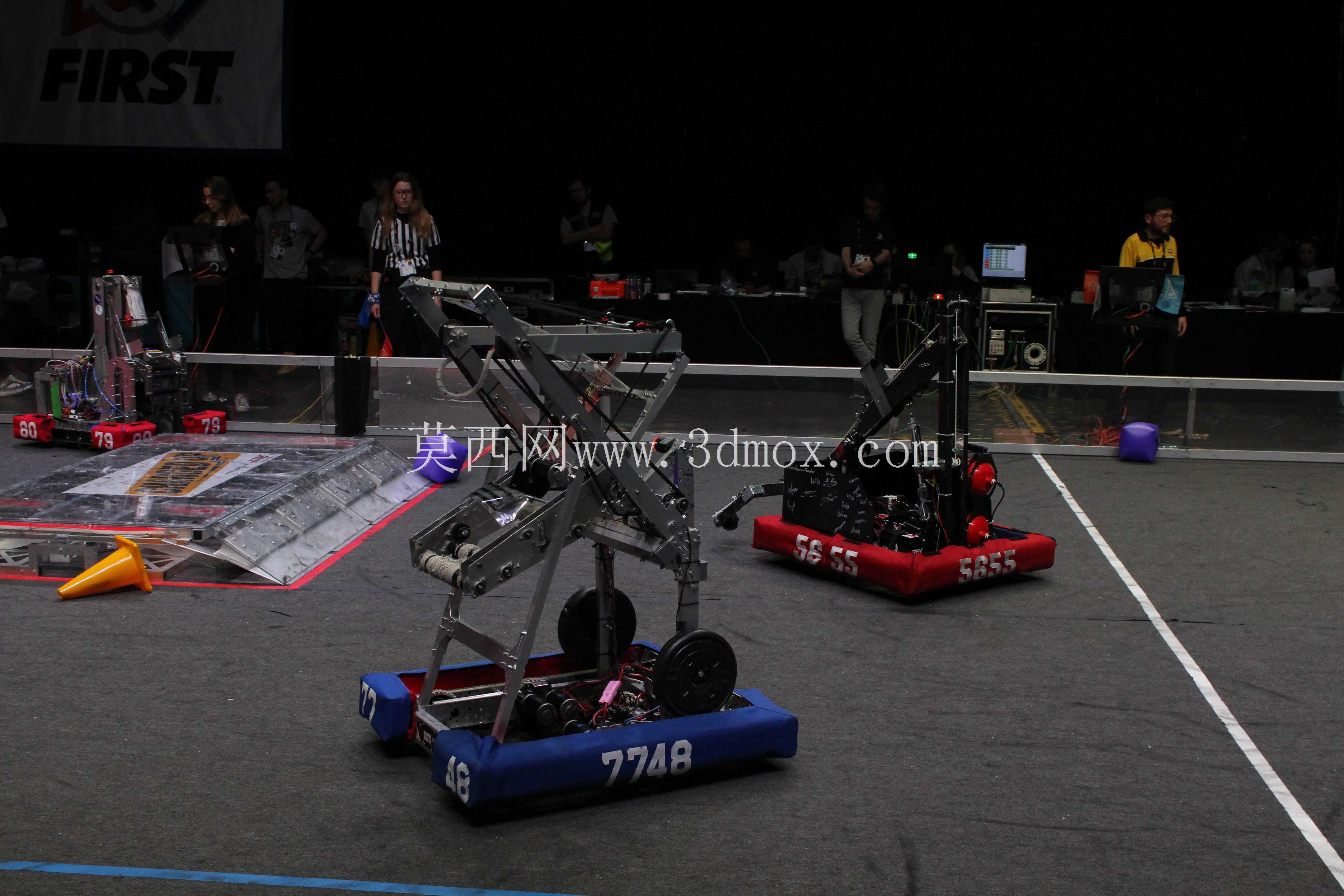

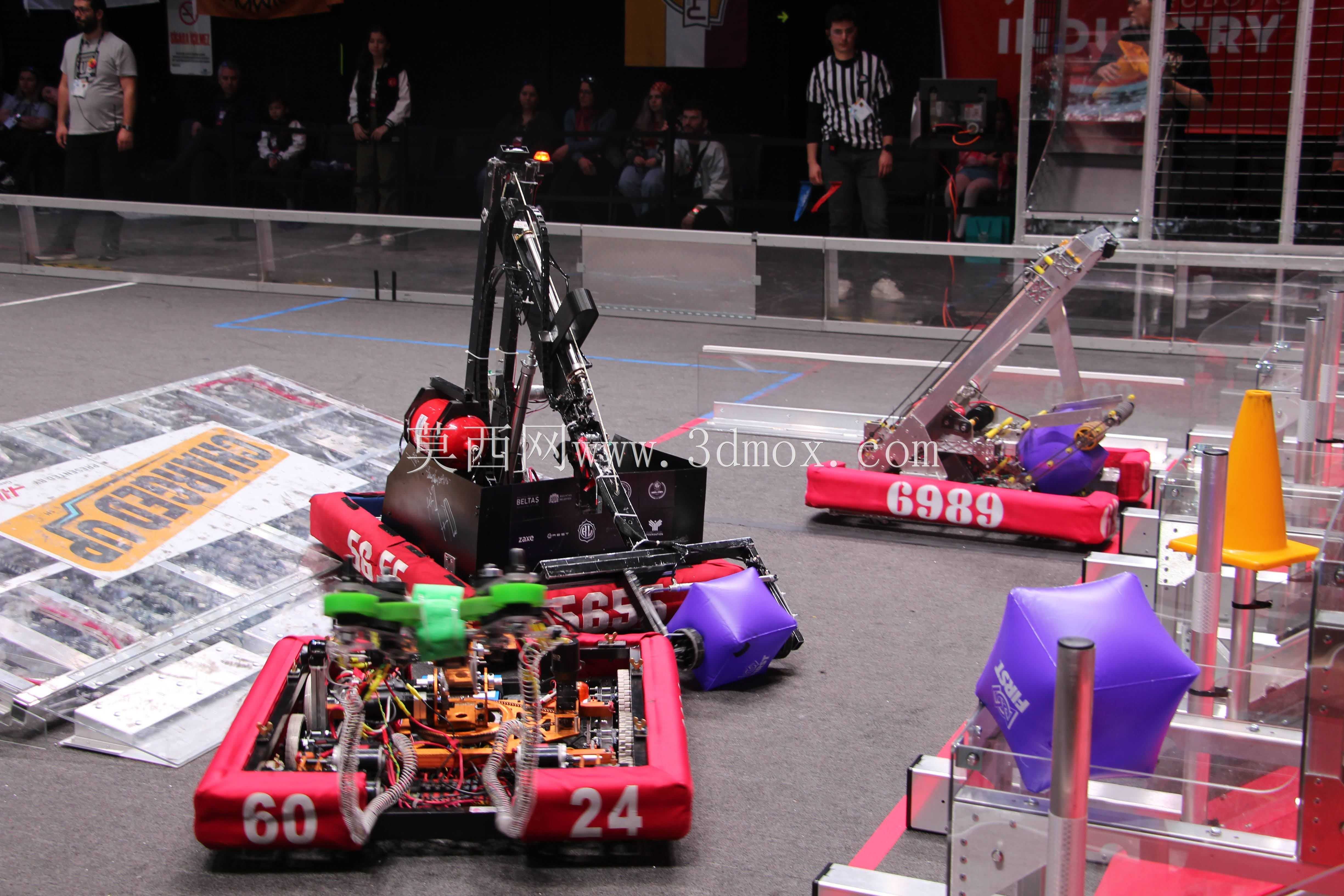

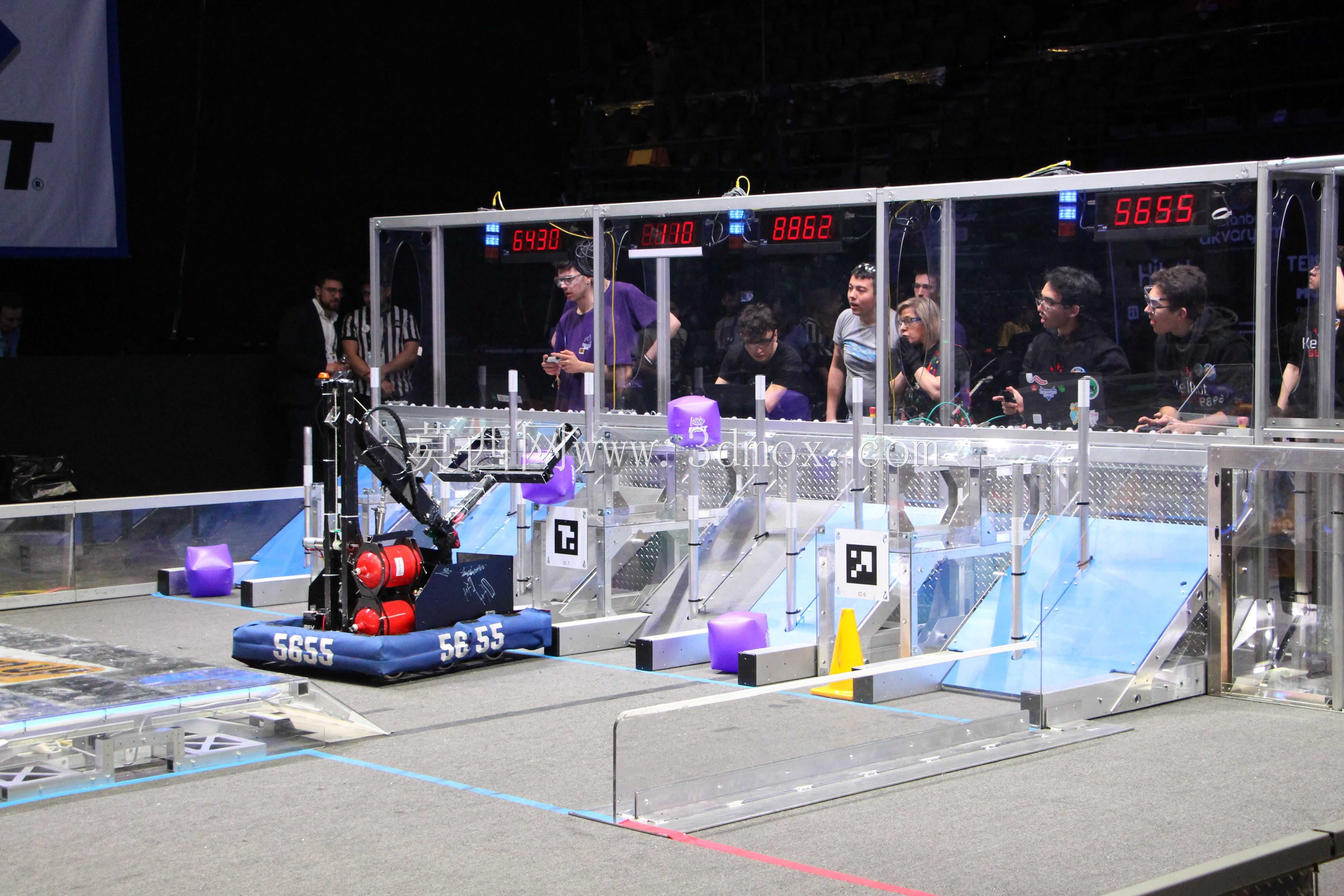

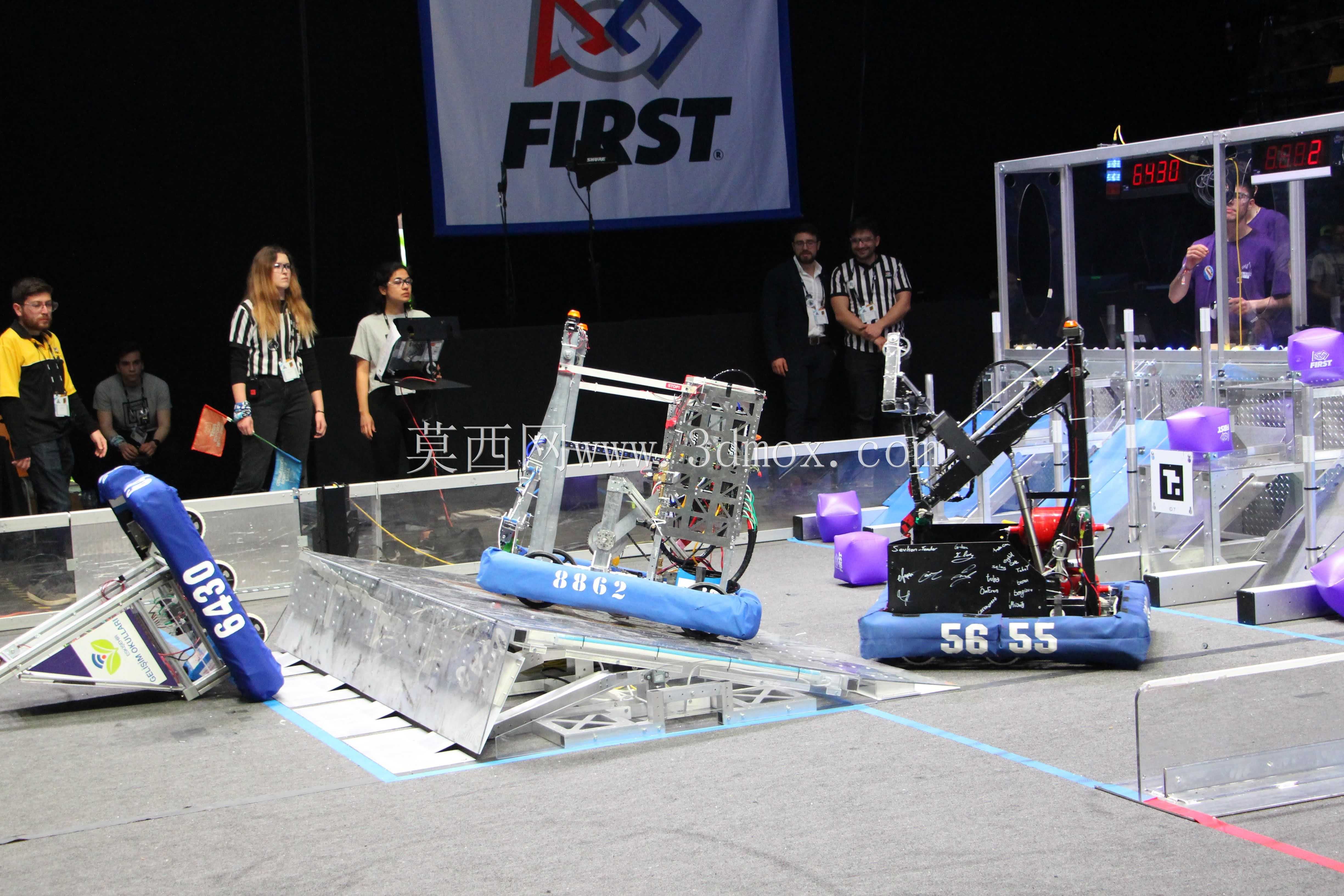

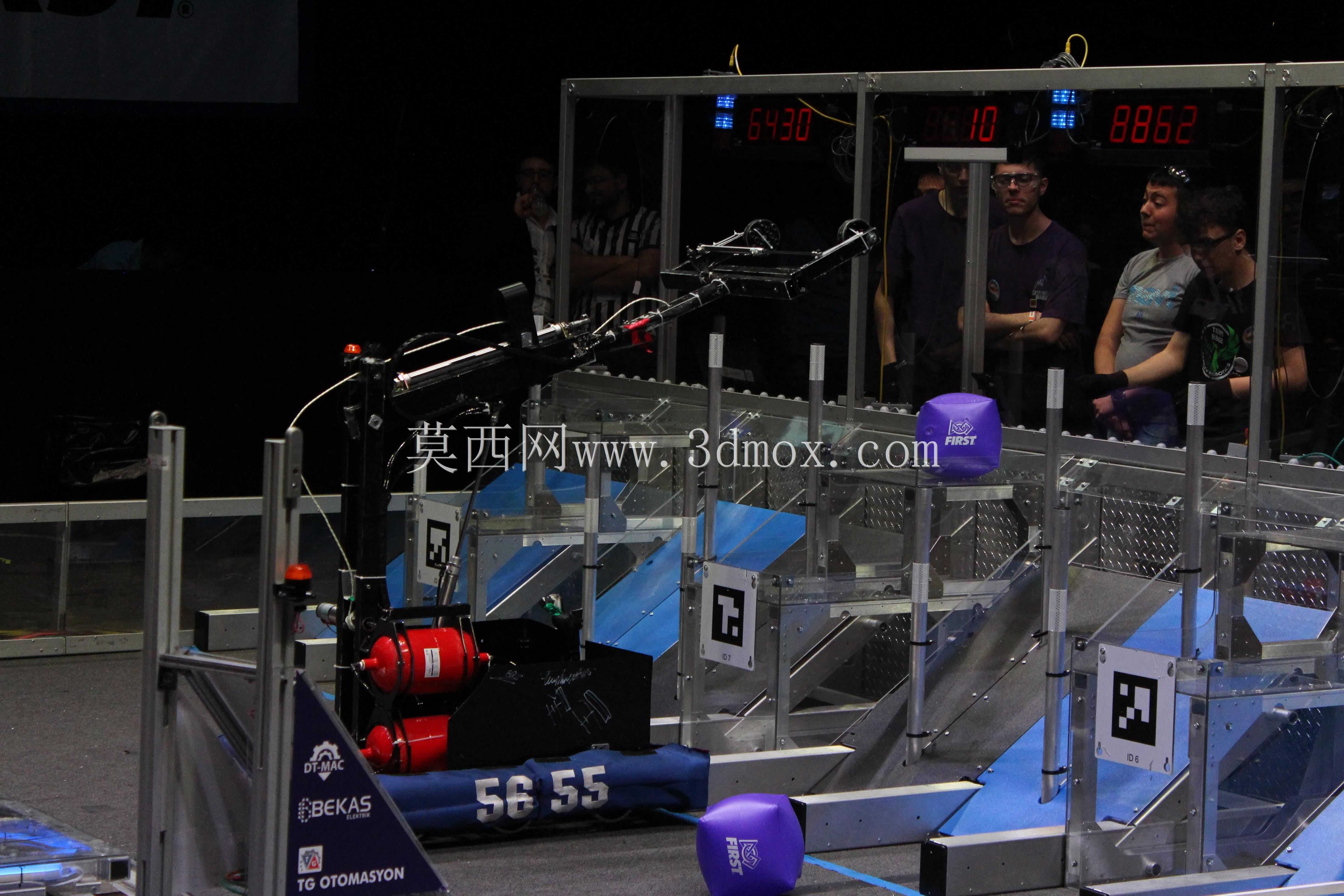

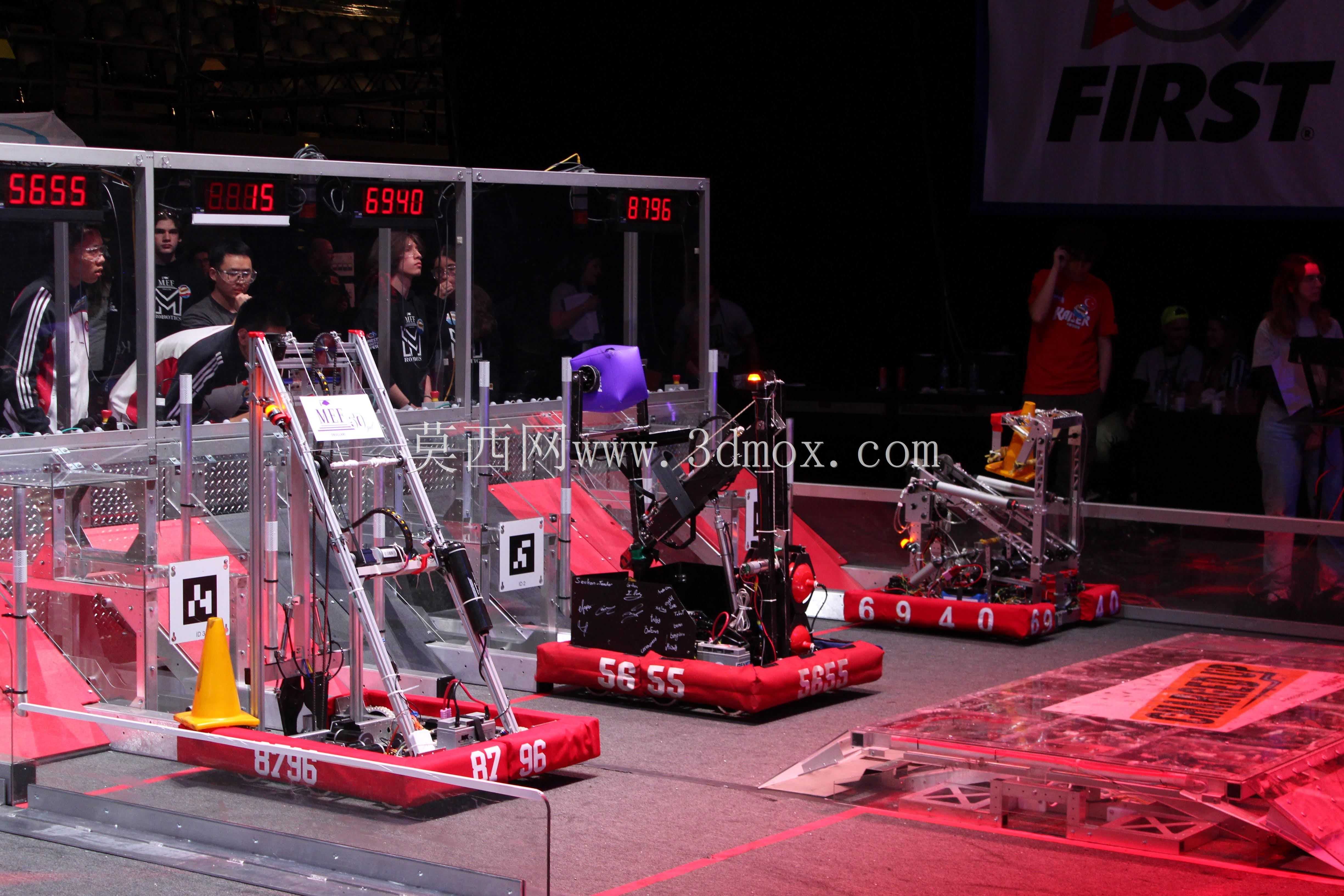

　　这套机械结构是面向青少年机器人竞赛场景开发的作业执行单元，核心功能是在限定的竞赛场地边界内，完成轻质物件的拾取、抬升、转运与定点投放动作，整套机构采用模块化桁架式底座设计，底座采用镂空格栅式框架结构，在保证整体结构刚性的前提下尽可能降低自身重量，适配竞赛规则里的整机重量限制要求。从结构布局来看，整套机构的安装基准为底部矩形安装底板，底板预留了标准的型材安装槽位，可直接与竞赛机器人的行走底盘进行刚性连接，安装时需保证臂架回转中心与底盘几何中心的同轴度偏差控制在合理范围内，避免臂架伸展时出现整机侧倾的风险。臂体部分采用多段铰接式结构，主臂与副臂之间通过铰接销轴连接，中间配置气弹簧作为辅助支撑元件，可在臂架伸展过程中平衡臂体自重，

　　降低驱动端的负载扭矩，臂体末端配置可翻转的拾取执行端，执行端可根据作业对象的外形更换不同的夹持治具，适配不同形状、尺寸的竞赛道具拾取需求。设计过程中优先考虑了作业半径覆盖能力，臂架完全伸展时可覆盖竞赛场地内中远距离的作业点位，收回时可将整体轮廓控制在底盘边界范围内，满足机器人通过狭窄场地通道的尺寸要求。结构受力层面，所有铰接点位均配置了自润滑衬套，减少反复回转动作带来的磨损，臂架的型材截面经过受力校核，在最大伸展长度、最大负载工况下，臂端的挠度变形量控制在作业允许范围内，不会因形变导致拾取动作失败。驱动布局上，臂架的抬升、伸缩、末端翻转动作均采用独立的驱动链路，各动作之间无运动干涉，可实现复合动作联动，缩短单次作业循环的时间，

　　适配竞赛场景下的作业效率要求。底座的镂空结构除了减重作用外，还预留了驱动元件、控制线路、气动元件的安装空间，所有走线均沿型材内部槽路布置，避免臂架动作过程中出现线缆拉扯、磨损的问题。在实际竞赛场景应用中，这套机构可快速完成道具的取放作业，臂架的俯仰角度覆盖范围可满足从地面拾取到高位投放的全高度作业需求，铰接点的限位结构可避免臂架动作超出安全行程，防止机构运动到死点位置出现卡滞。整套结构的零件通用性较强，大部分结构件采用标准铝型材加工，少量定制加工件均为常规铣削加工即可完成的零件，加工成本可控，装配时不需要特殊的工装夹具，按照装配定位标记即可快速完成整机组装，后期维护更换易损件也十分便捷。针对竞赛场景下的碰撞风险，臂架主体结构采用高强度铝合金材质，在受到侧向碰撞时可通过微小形变吸收冲击能量，不会出现整体结构断裂的情况，关键受力位置的连接螺栓均采用防松设计，避免频繁动作、碰撞导致的连接件松动。
