紧凑型气动动力输出执行装置

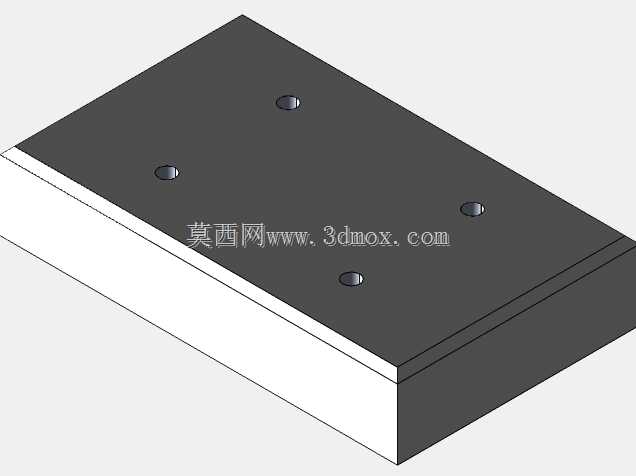

　　在轻工自动化装配线、小型机床辅助进给单元、防爆工况下的工装夹具驱动场景里，气动类动力元件一直是替代电动器件的核心选型方向，尤其是存在易燃易爆挥发气体的涂装车间、粉体输送工位，电动元件的电火花风险始终是安全管控的核心痛点，而气动动力元件依靠压缩空气作为工作介质，不存在电弧引燃风险，同时具备过载自动卸荷、启停响应速度快的特性，在短周期往复动作的工位上适配性极强。这款紧凑型气动马达的设计逻辑，完全围绕狭小安装空间的动力需求展开，没有采用传统叶片式气动马达的圆柱型外轮廓，而是选择了带安装基准面的方块式壳体结构，顶面预留四个均布的沉头安装孔，安装时可以直接贴合设备的安装基板，不需要额外设计定制转接支架，能大幅缩减动力单元的整体占用空间。

　　从结构布局来看，壳体的上下分层设计将气动配流腔、动力转换腔做了物理分隔，上层的深色盖板既是密封承压件，也是安装基准面的组成部分，四个沉头孔的位置公差按照IT7级精度控制，安装时可以直接通过内六角螺丝完成固定，不需要额外做定位销的二次配做，能有效降低现场装配的工时消耗。动力转换的核心逻辑是将压缩空气的压力能通过内部的偏心转子结构转换为旋转机械能，和同功率等级的叶片式气动马达相比，这种紧凑结构的轴向尺寸缩短了近40%，在安装空间轴向尺寸受限的场景下，比如多工位转盘的侧面动力驱动、小型工装的内置旋转动力单元，这种方块式结构的适配性要远高于传统圆柱外形的气动马达。在实际工况适配中，这款气动马达的输出转速区间可以通过进气压力的调整做线性适配，

　　常规0.4-0.7MPa的工厂常规供气压力下，就能输出稳定的额定扭矩，不需要额外加装大流量的调压阀组，直接接入车间现有供气回路即可正常工作。和电动马达相比，它不需要布置复杂的供电线缆与过载保护模块，当输出端遇到卡滞过载时，内部的气路会自动卸荷，不会出现电机烧损的问题，在频繁正反转切换的工位上，它的响应速度比同功率电动马达快60%以上，完全适配短节拍的自动化装配动作。从安装边界来看，这款马达的安装面平面度要求控制在0.02mm以内，现场安装时只需要保证安装基板的贴合面粗糙度达到Ra3.2即可，不需要额外做刮研处理，四个安装孔的孔位间距按照标准模块化间距设计，和常规的小型气动元件安装孔位具备互换性，

　　设备改造时可以直接替换原有同安装尺寸的动力元件，不需要重新加工安装基板。在气路接口的布局上，进出气口设置在壳体的侧端面，和安装面完全错开，接气管时不会和安装螺丝产生空间干涉，后期维护更换气管时不需要拆卸整个马达，只需要在侧面操作即可完成气管的插拔更换，能大幅降低后期维护的操作难度。在实际应用场景中，这类紧凑型气动马达常被用于小型输送带的驱动辊动力、自动拧螺丝机的主轴动力、防爆区域的小型阀门驱动单元，尤其是在食品加工、粉体喷涂这类需要频繁冲洗、存在易燃易爆介质的场景，它的全密封壳体结构可以避免外界粉尘、水汽进入内部腔体，长期运行的稳定性要高于开式结构的动力元件。设计过程中，壳体的边角都做了R2的圆角过渡，没有尖锐的加工棱角，现场安装调试时不会划伤操作人员的手部，同时壳体的密封面采用整体铣削加工，没有拼接缝隙，压缩空气的泄漏量控制在0.01MPa/min以内，长期运行时不会因为泄漏导致供气压力不足，影响设备的正常动作。和齿轮式气动马达相比，这款紧凑型结构的运行噪音更低，常规负载下的运行噪音低于75分贝，不需要额外加装隔音罩就能满足车间的噪音管控要求，在人员密集的装配工位上使用时，不会产生过大的噪音污染。
