可调节多用途折叠式支撑三脚架结构

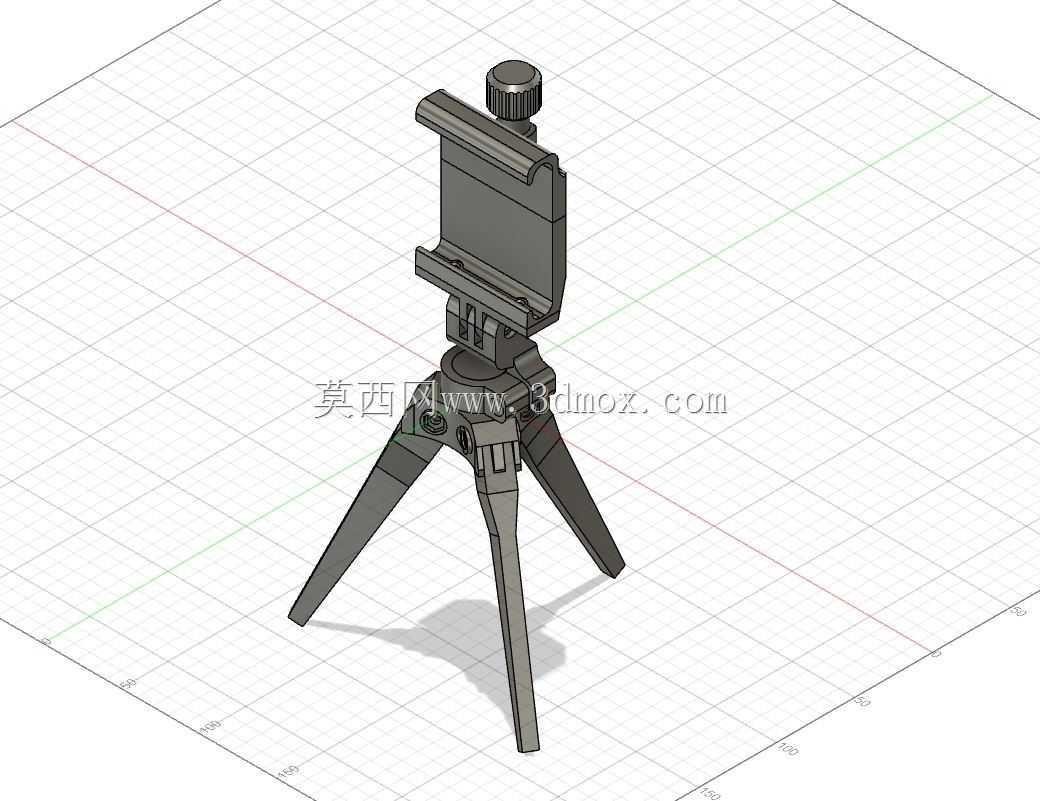

　　这款折叠支撑三脚架的结构设计，最初是围绕桌面级小型数码设备的固定需求展开，在日常的外拍测试、桌面直播、工业现场小型检测仪器架设场景中，这类小型支撑结构的使用频率远高于大型落地三脚架。不同于常规一体式固定脚架的设计，这款结构采用了多段铰接的连杆布局，三个支脚均通过销轴与中心基座连接，每段支脚的铰接位置都预留了阻尼锁紧的结构空间，实际使用时可以根据支撑面的平整度单独调整每个支脚的展开角度，哪怕是在倾斜的设备外壳、凹凸的工作台面，也能通过单支脚的角度调整找到稳定的支撑重心，不会出现常规固定脚架在非平面上容易侧翻的问题。

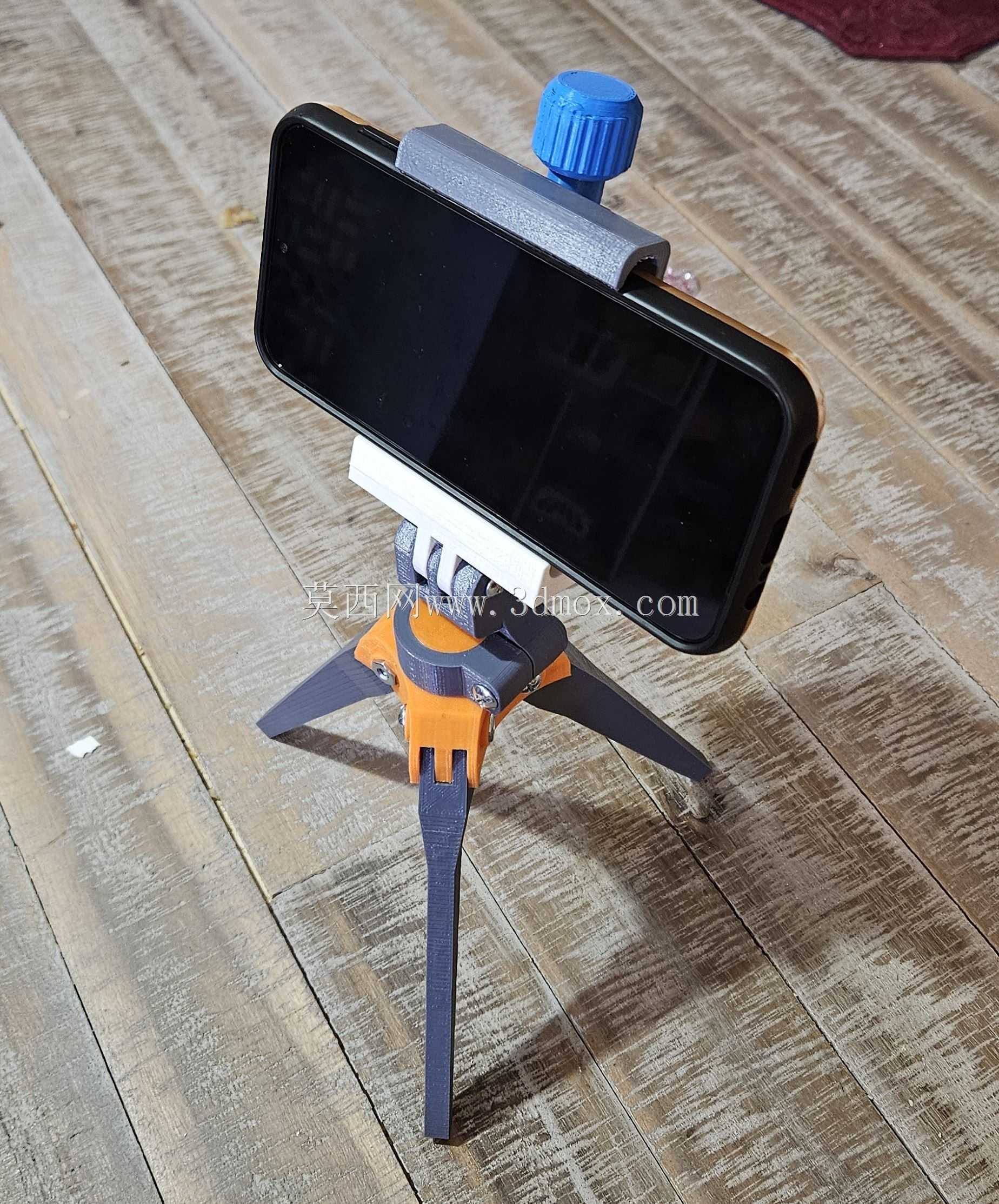

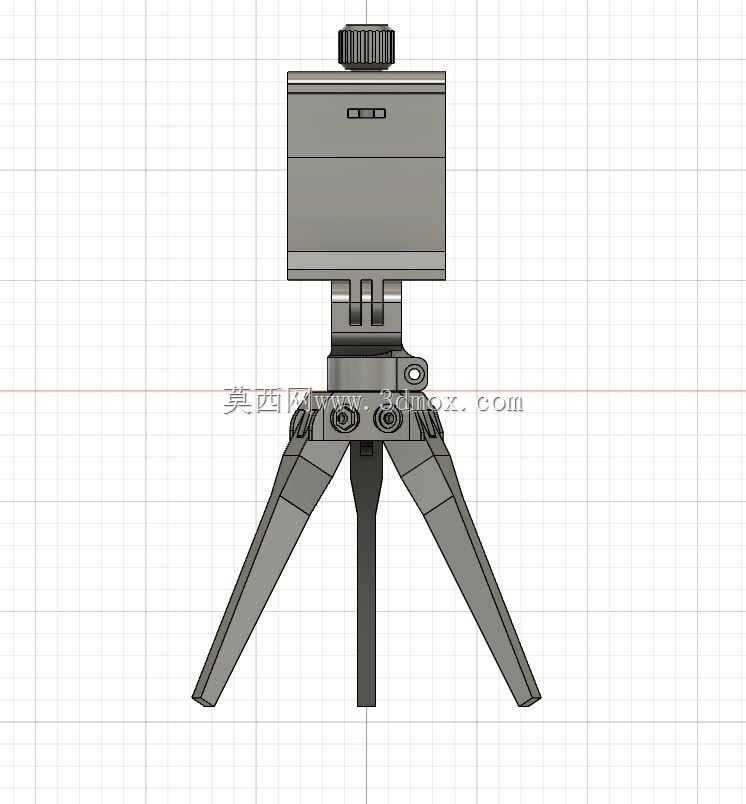

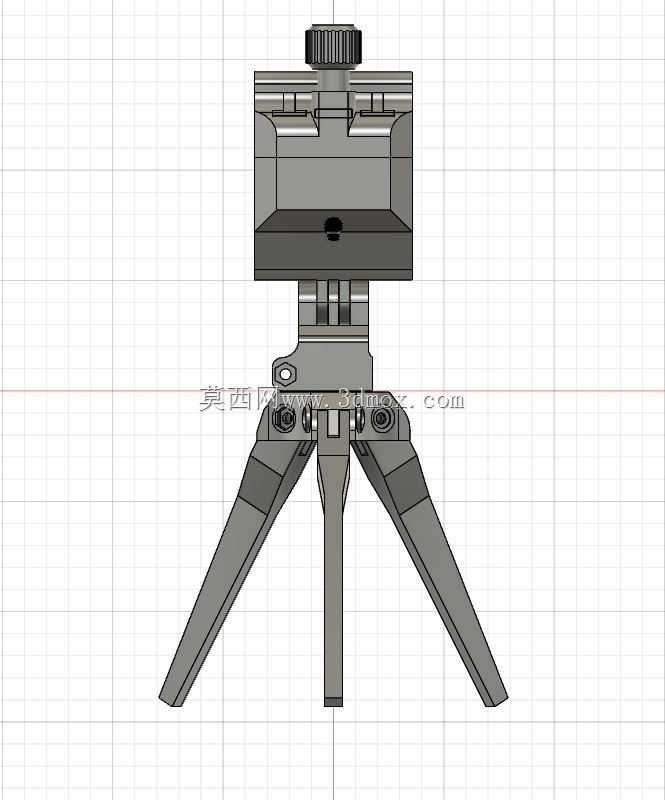

　　中心基座的前端集成了快调式夹持结构，夹口位置预留了10-85mm的调节行程，夹口内侧设计了防滑齿纹与软质垫的安装槽，既可以夹持常规尺寸的卡片相机、运动相机，也能适配不同厚度的智能手机、小型手持VNA测试设备、迷你平板电脑，甚至在工业现场临时架设小型激光指示器、微型传感器的时候，也能通过这个夹口完成固定，不需要额外更换适配夹具。夹块的调节采用了侧置旋钮的结构，旋钮表面做了滚花处理，戴劳保手套操作的时候也能轻松旋紧，不会出现打滑的问题，旋钮的螺纹段采用了细牙梯形螺纹，锁紧之后的自锁性能更好，设备架设之后不会因为轻微的振动出现夹口松动、设备滑落的问题。

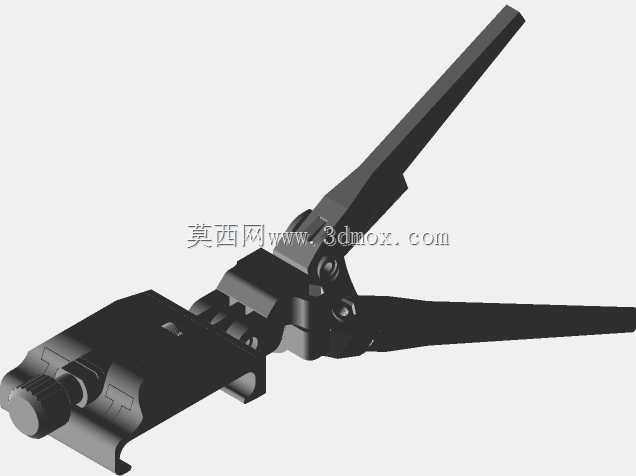

　　从安装边界来看，这款三脚架完全收拢之后的整体长度不超过150mm，最大直径不超过45mm，可以直接放入工装裤的侧袋或者小型工具包中，不会占用过多的收纳空间；三个支脚完全展开之后的支撑直径可以达到220mm，支撑高度在60mm到120mm之间可调，在完全展开的状态下可以承载最大1.2kg的设备，完全覆盖日常小型数码设备、手持检测仪器的重量需求。支脚的末端设计了可拆卸的防滑脚垫，脚垫采用耐磨橡胶材质，在光滑的玻璃桌面、金属工作台面上都能提供足够的摩擦力，需要在木质台面、软质工作垫上架设的时候，还可以将橡胶脚垫替换成尖脚结构，插入软质接触面获得更稳定的支撑效果。

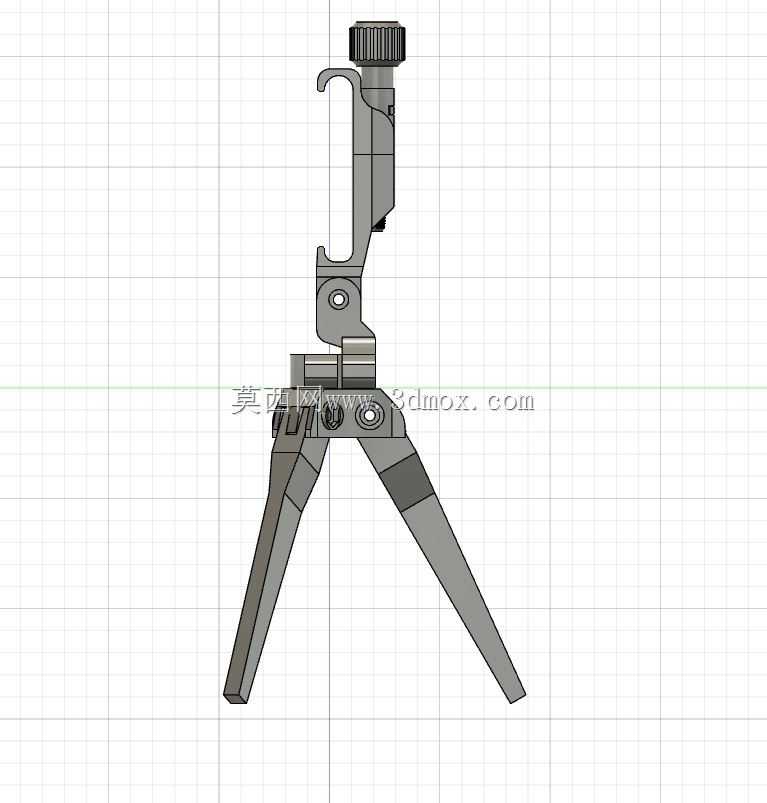

　　在结构设计的细节上，所有铰接位置的销轴都采用了过盈配合的装配方式，同时在销轴与连杆的接触面预留了润滑脂的存储槽，长期反复折叠展开也不会出现铰接松动、支脚晃荡的问题；中心基座与夹具体的连接位置设计了万向球头结构，球头的锁紧采用了压环式结构，松开压环之后可以360度水平旋转夹持的设备，也能在-90度到+90度的俯仰角度范围内任意调整，调整到位之后旋紧压环就能完全锁死角度，不会出现设备下垂、角度偏移的问题。不同于市面上很多廉价塑料脚架的设计，这款结构的所有受力部件都预留了足够的壁厚，连杆位置的壁厚不小于3mm，铰接位置的受力面做了加厚处理，哪怕是不小心从1米左右的工作台面掉落，也不会出现支脚断裂、铰接结构损坏的问题。

　　实际使用场景中，除了常规的拍摄支撑用途，在生产线的设备点检环节，工人可以用这个脚架夹持小型内窥镜、温度传感器，将其固定在设备外壳上，不需要一直手持设备就能完成持续的参数检测；在户外的地质勘测作业中，也可以用它夹持小型GPS定位模块、迷你测距仪，在凹凸的岩石表面找到稳定的支撑点，减少手持带来的测量误差。整个结构没有多余的复杂零件，所有部件都可以通过常规的机加工或者注塑工艺完成生产，装配的时候不需要特殊的工装，单个产品的装配时间不超过2分钟，后期维护的时候也可以很方便地更换磨损的脚垫、松动的销轴，不需要整体报废，整体的使用成本更低。
