履带式卡通机器人造型摆件结构设计

　　这款履带式卡通造型的结构设计，最初是为机床加工实训环节的工艺验证项目开发的，在数控加工教学场景中，这类兼具造型趣味性与结构完整性的工件，能够让操机人员快速熟悉多轴联动加工的走刀逻辑，同时验证曲面加工、刻字加工、配合面加工的工艺参数合理性。从实际应用场景来看，该造型既可以作为机加工技能考核的典型试件，也可作为工业文创类的金属摆件原型，适配加工中心、数控车床等常规机加设备的全工序加工演示。

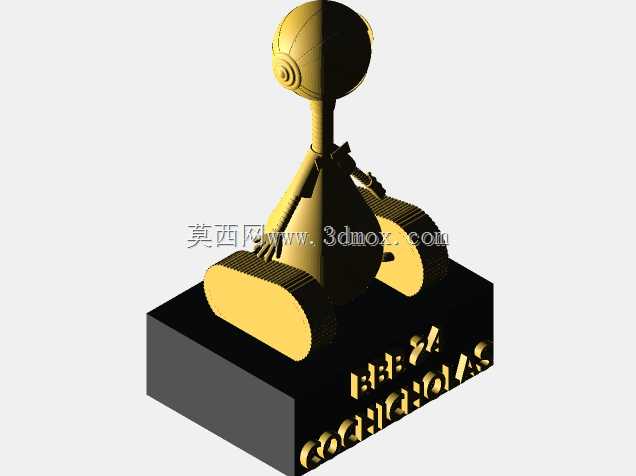

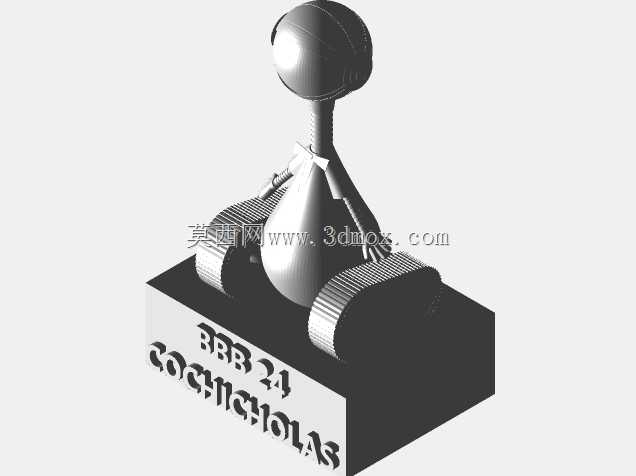

　　设计之初最先敲定的是底部基座的安装边界，基座采用方正的块体结构，底面预留0.2mm的精铣余量，保证放置时的平面度误差控制在0.02mm以内，避免放置时出现翘动问题；基座侧面的立体刻字特征，采用凸起0.8mm的结构设计，刻字的笔画宽度统一设置为1.2mm，既保证加工时刀具不会因为笔画过窄出现断刀风险，也能保证刻字的识别清晰度，不会因为加工毛刺影响外观。基座上方的履带行走部分，没有采用真实履带的铰接活动结构，而是做了一体化的造型简化，两侧履带的弧形轮廓按照等距偏移的曲面逻辑构建，履带表面的防滑齿采用等距阵列的矩形凸起，每个凸起的拔模斜度设置为3度，方便加工后排屑，也能避免铣削时出现刀具啃伤侧壁的问题；两侧履带的中心距经过反复调整，保证整体造型的重心落在基座中心范围内，不会出现重心偏移导致的放置不稳问题。

　　中部的躯干部分采用流畅的回转曲面造型，从颈部连接位置到躯干底部的过渡曲面，全部采用G2连续的曲面构建，避免出现曲面棱线，在实际加工时可以采用球头刀进行环绕式走刀，减少接刀痕迹，提升表面加工质量。躯干与履带部分的连接位置做了0.5mm的圆角过渡，避免应力集中，同时也能减少加工时的应力变形，尤其是在采用铝合金材质加工时，这种小圆角过渡能够有效避免薄壁位置的振刀问题。颈部采用等直径的圆柱结构连接头部与躯干，圆柱直径设置为12mm，既保证足够的结构强度，不会因为意外磕碰出现断裂，也能匹配卡通造型的比例协调性，不会出现颈部过粗或过细的视觉违和感。

　　头部造型采用半球形的基础轮廓，侧面的耳部特征采用螺旋渐消面设计，从头部曲面平滑延伸出来，没有突兀的拼接缝隙，这种设计在加工时可以减少换刀次数，用同一把球头刀完成头部大部分曲面的加工，提升加工效率。头部与颈部的连接位置做了沉台定位结构，装配时可以直接卡入颈部的定位槽，保证头部与躯干的同轴度误差在0.1mm以内，不需要额外的定位工装就能完成装配。整体造型的所有外露棱边都做了R0.3-R1mm不等的圆角处理，没有尖锐的棱角，既符合文创摆件的安全使用要求，也能在加工时减少刀具的锐角切削，延长刀具使用寿命。

　　从安装适配的角度来看，整个模型的最大外轮廓尺寸控制在120mm80mm150mm以内，刚好适配常规平口钳的装夹范围，不需要制作专用夹具就能完成全工序加工，对于实训场景来说，这种尺寸规格的工件能够在4小时以内完成从毛坯到成品的全流程加工，适合作为短期技能培训的考核试件。在结构拆分逻辑上，整个模型分为基座、履带躯干一体件、头部三个可拆分部件，部件之间采用小间隙配合，配合间隙设置为0.1mm，既保证装配后的松紧度合适，不会出现松动脱落，也不会因为间隙过小导致装配困难。在加工工艺排布上，基座可以先采用面铣刀加工上下平面，再用立铣刀加工侧面轮廓与刻字特征；履带与躯干部分可以采用五轴联动一次装夹完成大部分曲面加工，仅需要翻面装夹一次就能完成底部配合面的加工；头部零件可以采用三爪卡盘装夹，用回转加工的方式完成半球曲面与耳部特征的加工，整个工艺路线不需要特殊的刀具与工装，普通的机加工车间就能完成生产。

　　在实际的教学应用中，这款造型能够覆盖平面铣削、曲面铣削、刻字加工、倒角加工、配合装配等多个机加工核心技能点，学员在加工过程中能够直观理解曲面构建逻辑与加工走刀路径之间的对应关系，避免纯理论教学的枯燥感；同时，成品本身具备一定的观赏属性，学员完成加工后可以作为实训成果留存，相比常规的几何类考核试件，更能提升学员的学习积极性。在工业文创应用场景下，该模型可以采用不同的材质进行加工，比如铝合金阳极氧化、黄铜铣削抛光、3D打印光敏树脂喷涂等，不同材质呈现的外观质感各有差异，能够适配不同的文创产品定位，作为工业主题的桌面摆件具备不错的适配性。
