华硕迷你商用台式主机外观结构设计

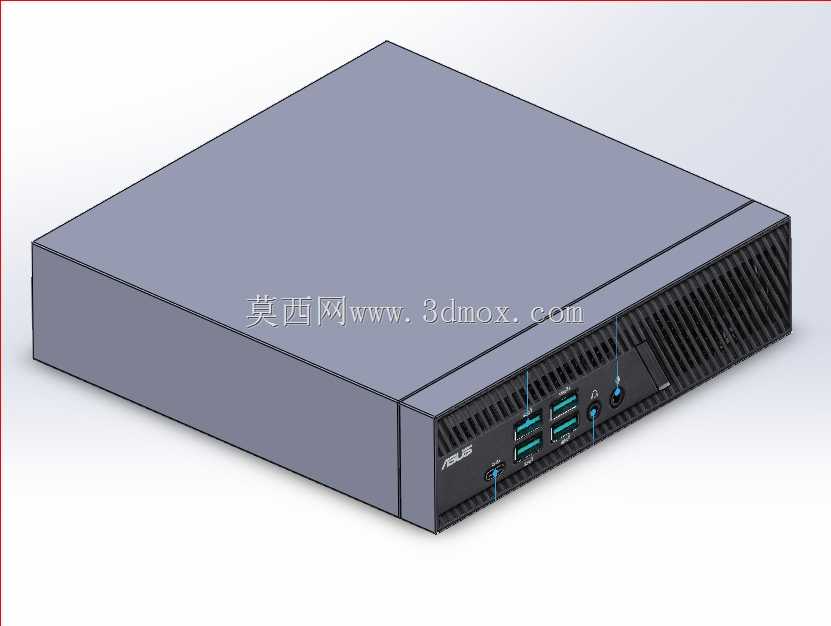

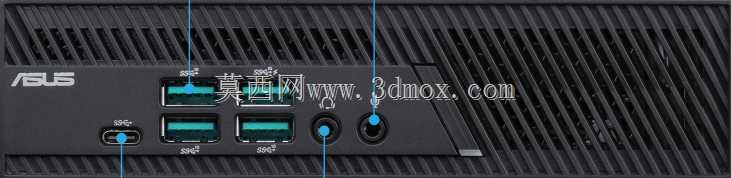

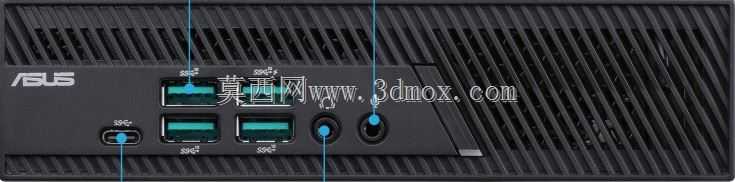

　　这款迷你主机的三维结构设计，核心面向紧凑空间下的商用办公、轻量工控部署、桌面云终端接入等场景，在做结构方案的时候，首先要平衡的就是小体积下的接口扩展性、散热风道合理性以及安装适配的兼容性。从外观结构来看，整机采用方正的薄型金属箱体设计，外壳主体采用一体冲压的金属上盖，边缘做了小角度的倒角过渡，既避免锐边在装配、运维过程中造成划伤，也能提升整机的结构刚性，减少薄板材的共振形变。前面板区域集中布置了常用的外接接口，包含多组USB数据接口、音频输入输出接口、电源按键以及状态指示灯，接口排布按照使用频率做了分区，高频使用的前置USB接口设置在面板下半区，插拔操作时不会被桌面摆放的键鼠、线材遮挡，电源按键带有凸起的定位触感，

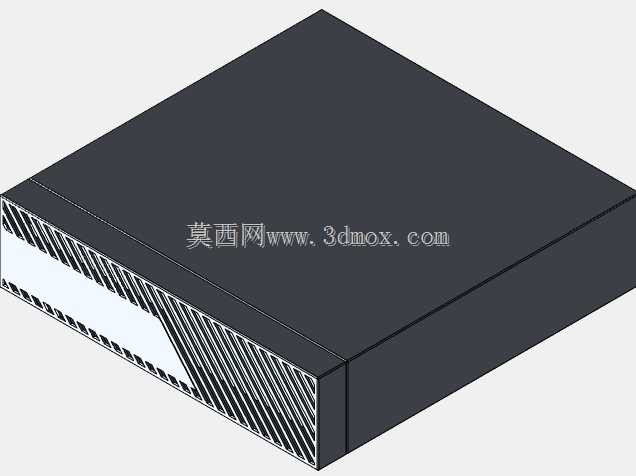

　　不用目视也能快速完成开机操作。前面板侧边设计了通长的格栅式进风通道，格栅的开孔方向顺着内部风道的流向做了倾斜处理，既能避免大尺寸异物直接进入机箱内部，也能减少风阻带来的风噪，进风区域对应的内部位置预留了散热风扇的安装位，风扇与格栅之间保留了足够的缓冲间隙，避免风扇转动时的振动直接传递到外壳产生共振噪音。机箱的侧围与上盖采用卡扣加隐藏螺丝的固定方式，日常运维拆解清灰的时候不需要拆除全部固定件，就能快速打开上盖完成内存、存储部件的更换，螺丝全部采用统一规格的机牙螺丝，减少运维时的工具适配成本。在安装边界的设计上，整机底部预留了标准的VESA安装孔位，可以直接挂载在显示器背面、桌面支架下方或者弱电箱内部的安装板上，孔位的位置做了下沉处理，

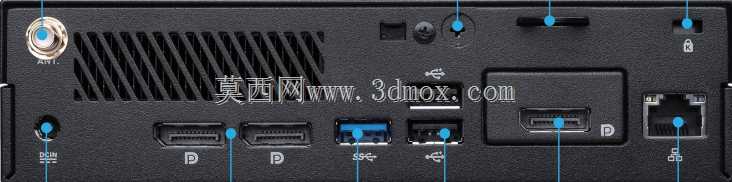

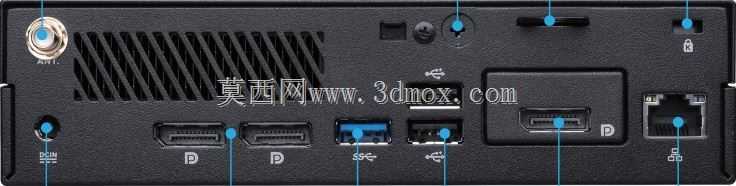

　　挂载螺丝不会突出机箱底面，平放使用的时候也能保证整机平稳，不会出现放置倾斜的问题。机箱的后部预留了全高的扩展接口区域，可以适配主板自带的HDMI、DP、网口等后置接口，同时预留了无线天线的出线位置，不管是有线网络部署还是无线网络场景都能适配。内部结构的排布上，主板采用定制的薄型ITX版型，存储部件、内存插槽都设置在靠近上盖的一侧，拆解后可以直接操作更换，不需要拆除散热模块等其他部件，电源模块采用外置适配器的方案，把发热较大的电源转换部分移到机箱外部，既减少了机箱内部的散热压力，也能进一步压缩整机的厚度尺寸。做结构校核的时候，重点验证了不同摆放姿态下的结构强度，不管是平放桌面、垂直挂载还是壁挂安装，机箱的形变都控制在允许范围内，

　　不会因为长期受力导致接口对位偏移、部件接触不良的问题。外壳的表面采用细磨砂的哑光处理，不容易残留指纹和使用划痕，适合商用场景下长期高频使用的外观维护需求，整机的边角全部做了R角处理，在密集部署的机房、办公桌面场景下，搬运挪动的时候不会磕碰损坏周边设备。接口的固定结构全部采用金属补强件，长期反复插拔线材也不会出现接口松动、焊盘脱落的问题，满足商用场景下长期使用的耐久性要求。散热风道采用前进后出的直通风道设计，冷风从前面板格栅进入后，直接掠过处理器、内存等核心发热部件，再从后部的排风通道排出，风道路径短，风阻小，在低转速风扇下就能满足散热需求，运行噪音控制在办公场景可接受的范围内，不会干扰日常办公环境。
