可压缩柔顺式菱形剪叉层叠结构

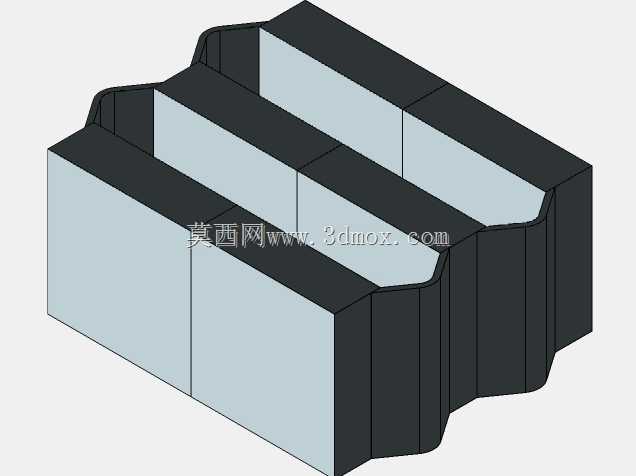

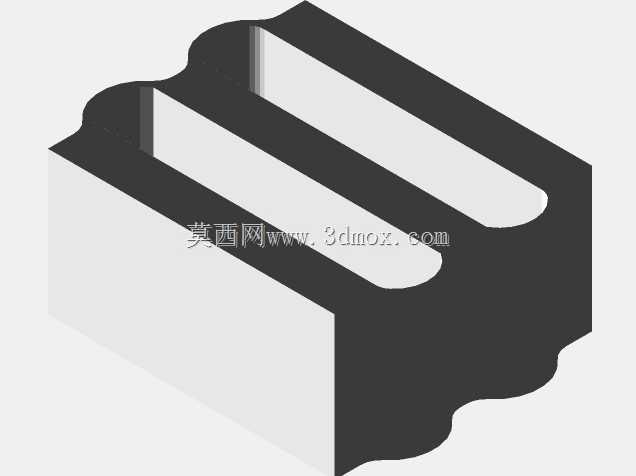

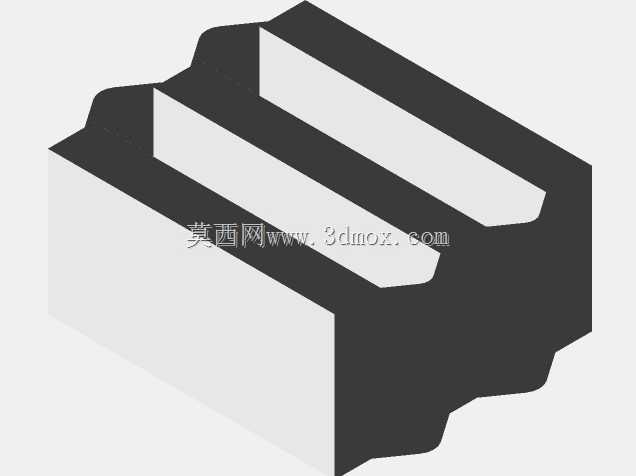

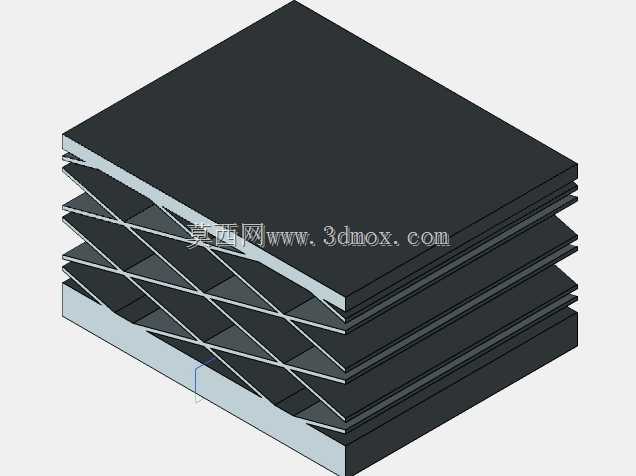

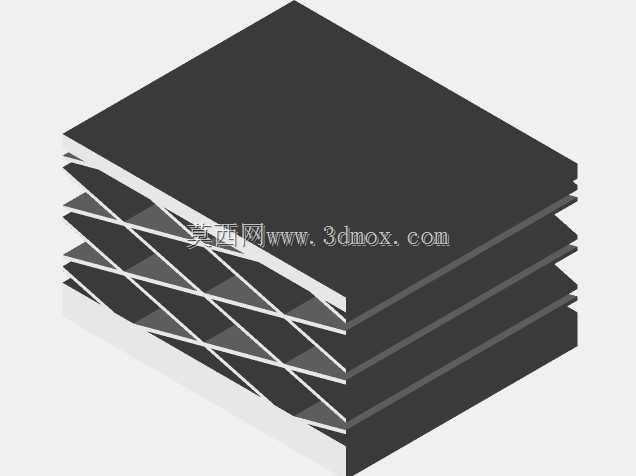

　　该结构属于典型的柔顺机构式层叠剪叉构型，整体采用上下平行刚性板搭配中间菱形交叉柔性肋的布局，完全依靠自身结构的弹性形变实现压缩与回弹，无需额外装配铰接销轴、弹簧等独立连接件，整体可通过一体化加工或3D打印一次成型，不存在传统铰接剪叉结构的装配间隙、铰接点磨损、润滑失效等问题，在小行程缓冲、柔性支撑、形变传感等场景下有极高的应用适配性。

　　从实际应用场景来看，这类结构可直接嵌入小型精密设备的缓冲工位，比如光学检测设备的载台隔振层、微型电子元器件的夹持缓冲垫、可穿戴设备的柔性贴合支撑件，也可作为小型形变传感器的敏感基体，通过压缩过程中肋条的形变反馈输出压力、位移信号，相比传统螺旋弹簧加导向杆的缓冲组件，该结构压缩过程中无侧向偏移，上下板面始终保持平行，不会出现弹簧受压侧弯导致的支撑面倾斜问题，对安装空间的同轴度要求更低。

　　结构功能特性上，中间的交叉菱形肋采用等厚度薄壁设计，每一组交叉肋与上下刚性板为一体化连接，相邻层的菱形单元沿竖直方向连续排布，压缩时所有肋条同步发生弹性弯曲形变，整体压缩行程可通过调整菱形肋的倾斜角度、肋条厚度、层叠数量进行匹配，当肋条与水平面夹角越小、肋条厚度越薄、层叠数越多时，整体可实现的压缩行程越大，对应的初始支撑刚度越低；反之则刚度更高、压缩行程更短。整个压缩过程中应力均匀分布在每一段肋条的弯折区域，不存在传统铰接结构的应力集中点，疲劳寿命远高于带活动铰接点的同类剪叉结构。

　　设计思路层面，该结构完全摒弃了传统剪叉机构的活动铰接副，利用材料自身的弹性形变替代铰接转动，从根源上消除了铰接副带来的装配误差、摩擦损耗、回程间隙等问题，建模过程中首先确定上下安装板的外形尺寸与平行度公差，再根据所需的压缩行程与额定载荷计算单组菱形单元的边长、肋厚与倾斜角度，通过阵列排布实现多层结构的连续衔接，所有连接位置均采用圆角过渡，避免直角位置的应力集中导致结构受压断裂，同时一体化的结构设计也省去了后续的零件装配工序，降低了小批量生产的加工成本。

　　外形尺寸与安装边界方面，该结构整体为矩形块构型，上下安装面为平整刚性平面，可直接通过粘接、螺栓紧固的方式与相邻工位部件连接，无需额外设计导向结构，安装时仅需保证上下安装面的平行度在公差范围内即可，压缩过程中结构的侧向形变量极小，预留的安装间隙仅需考虑结构本身的宽度公差与最大压缩状态下的侧向微变形，相比需要配套导向杆的传统缓冲组件，可大幅节省安装空间，尤其适合对安装体积有严格限制的微型精密设备场景。在选型适配时，可根据实际工况的载荷大小调整肋条的厚度与材料属性，若用于大载荷缓冲场景可适当增加肋厚、选用弹性模量更高的工程材料，若用于微力传感场景则可减小肋厚、选用低弹性模量的柔性材料，结构本身的构型无需做大幅改动即可适配不同的工况需求。
