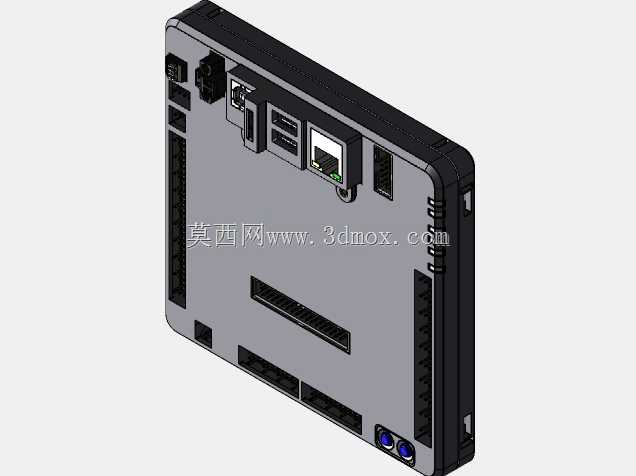

NI roboRIO v2嵌入式机器人控制器结构

　　在FRC等青少年机器人竞赛、小型移动机器人研发、教学实验平台搭建场景中，主控单元的结构适配性直接决定整套电控系统的集成效率，NI roboRIO v2作为迭代后的专用嵌入式控制核心，其三维结构设计完全围绕机器人紧凑安装、多接口扩展、抗振运行的实际需求展开。从实际装机的角度看，这款控制器的外壳采用一体化铝合金压铸主体搭配工程塑料侧封的结构，主体壳体的壁厚控制在2.5mm，既保证了车载运行时的抗冲击强度，也能通过金属壳体实现核心板卡的被动散热，不需要额外加装散热风扇，避免了机器人运行过程中风扇进灰、线缆缠绕的隐患。接口布局是这款控制器结构设计的核心考量，所有对外连接端口全部集中在壳体的两个相邻侧面，其中一侧排布以太网口、

　　USB Host接口、电源输入端子，另一侧预留专用的传感器扩展排针、电机驱动信号输出接口、状态指示灯组，这种集中式布局可以大幅减少机器人内部的走线长度，装机时所有外接线缆都能顺着安装支架的走线槽规整布置，不会出现线缆跨接在控制器上方干扰拆装的问题。在安装边界设计上，控制器底部预留四个M3规格的安装沉孔，孔位间距遵循120mm80mm的通用电控安装标准，既可以直接固定在机器人的铝型材框架上，也能搭配定制的减震橡胶垫安装在高振动的移动机器人底盘上，沉孔的深度设计为3mm，安装螺丝不会突出到壳体内部触碰核心电路板，避免了装机时螺丝过长造成板卡短路的风险。壳体的边角全部做了R5的圆角过渡，没有尖锐的冲压毛边，

　　在竞赛现场快速拆装调试时不会划伤操作人员，同时侧封的塑料件上预留了细密的通风格栅，格栅的开孔宽度控制在1.5mm，既能保证内部电路的空气流通散热，也能阻挡机器人运行时溅入的金属碎屑、切削颗粒进入壳体内部。从结构建模的细节来看，这款控制器的所有接口凸台都做了1mm的加高处理，接口端面比壳体平面突出1.2mm，插接线缆时插头的锁紧结构可以完全卡合到位，不会因为壳体平面的干涉导致插头虚接，在机器人高速移动、急停转向的振动工况下，也能避免线缆松脱造成的信号中断。壳体顶部预留了可粘贴设备标签的平整区域，面积足够粘贴编号、IP地址标识，方便多台设备调试时快速识别。内部的电路板安装柱采用和壳体一体压铸的凸台，凸台高度精确控制在6mm，

　　保证电路板和壳体底部留有足够的走风间隙，同时每个安装柱上都预置了铜嵌件，反复拆装电路板也不会出现螺纹滑牙的问题。在实际的机器人系统集成中，这款控制器的整体外形尺寸控制在160mm110mm*28mm，体积紧凑，可以安装在机器人电控仓的上层位置，下方预留空间布置电机驱动器、电源分配模块，不会和周边的电池、气动元件产生安装干涉。电源接口处做了防反插的结构设计，接口的定位凸台只有在插头极性正确时才能完全插入，从结构层面避免了现场调试时接反电源烧毁设备的问题。状态指示灯的位置设计在接口侧的上方，控制器安装完成后，操作人员站在机器人侧面就能直接观察到电源、运行、通信的状态灯，不需要俯身到设备底部查看，大幅提升了现场调试的效率。从建模还原的细节来看，所有接口的插拔空间都做了预留校验，每个接口外侧都留出了至少20mm的操作空间，插接线缆时手指有足够的空间按压插头的解锁卡扣，不需要使用尖嘴钳等辅助工具就能完成所有线缆的拆装。壳体侧面的复位按键做了内凹设计，按键端面比壳体平面低2mm，避免机器人运行过程中碰撞到周边构件误触发复位，同时内凹的深度也控制在合理范围，用指尖就能正常按压操作，不需要借助细长工具触发。
