CA6140车床夹具侧夹压紧垫块

　　在普通车床的批量零件加工场景里，这类侧夹垫块是工装夹具上的核心夹紧执行元件，尤其适配CA6140这类通用卧式车床的自制夹具配套需求，日常多用于轴类、盘类、异形小零件的侧面辅助压紧，弥补三爪卡盘装夹异形件时夹持力方向单一、装夹定位不稳的问题。很多车间做车床工装改造时，不会直接采购标准夹紧块，因为标准件的安装孔位、压紧行程往往和自制夹具的基板尺寸不匹配，这类定制化的侧夹垫块就是针对车床工装的安装边界做的适配设计。

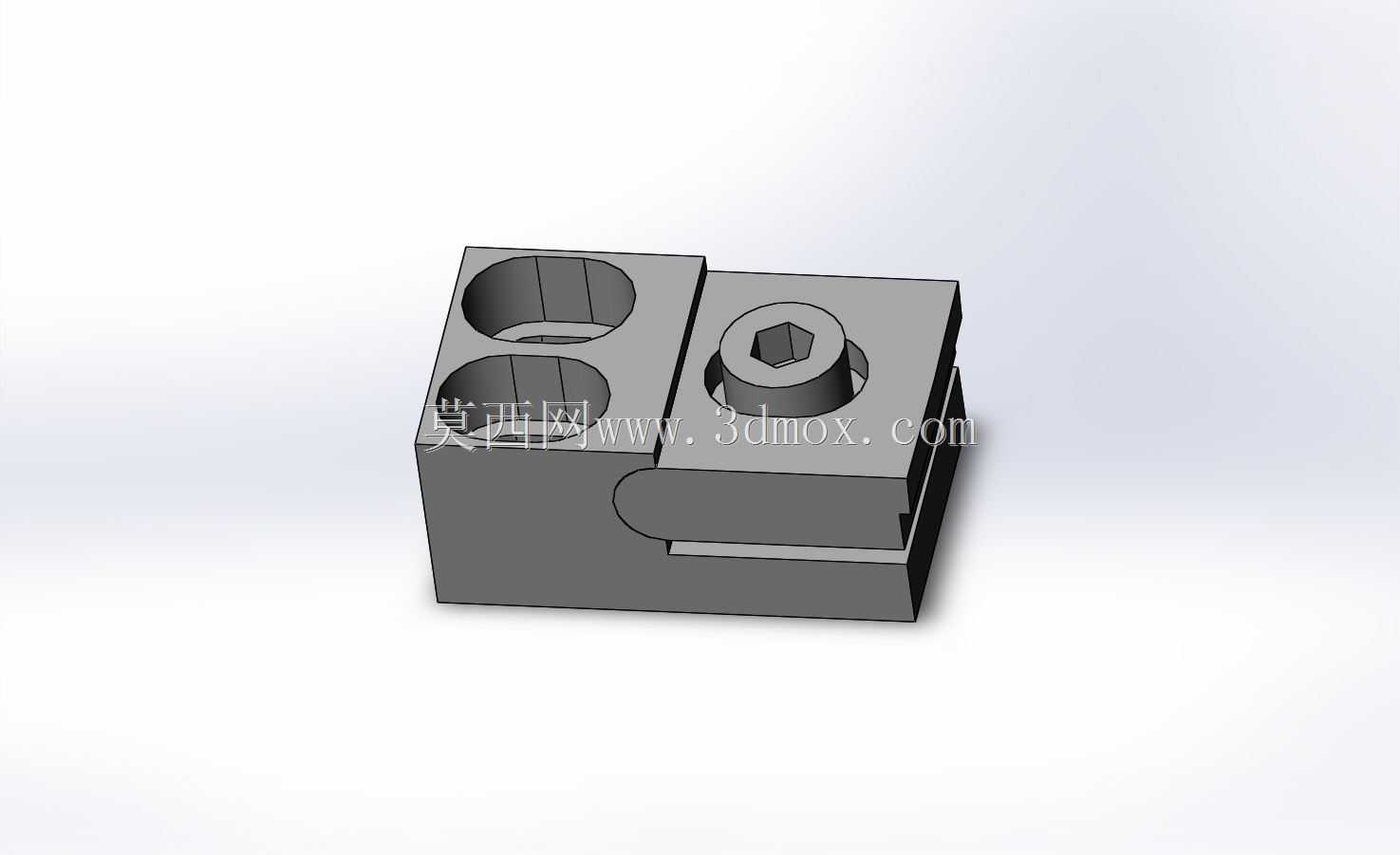

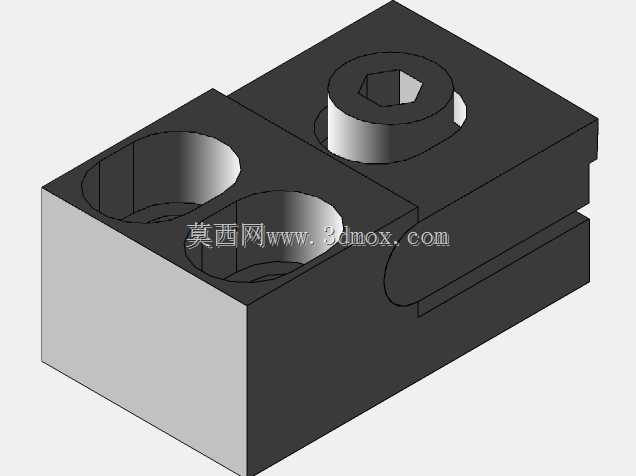

　　从功能特性上看，这个垫块采用分体式开槽结构，本体上的两个贯通光孔是安装固定孔，用来穿内六角螺栓把整个垫块锁在夹具基板上，顶部的内六角螺孔是锁紧调节位，拧紧螺栓时，垫块前端的开槽结构会产生微量弹性形变，从侧面向工件施加持续的压紧力，不会像刚性顶块那样因为工件表面的微小尺寸差出现压不紧或者顶伤工件表面的问题。垫块的压紧端面做了直角处理，刚好可以贴合工件的侧立面，接触面积比尖头紧定螺钉大很多，压紧时不会在工件表面留下明显压痕，对精加工后的零件装夹尤其友好。

　　设计这类垫块的时候，首先要考虑的是安装边界的适配：两个安装孔的中心距要和夹具基板上预设的T型槽间距或者螺纹孔位匹配，不能出现孔位对不上装不上的问题；垫块的总高度要和夹具的定位基准面齐平或者略低0.1到0.2毫米，避免压紧时垫块和工件的定位面发生干涉，影响零件的装夹定位精度。开槽的深度也有讲究，开得太深垫块的刚性不足，压紧时容易产生过大形变导致夹持力不够，开得太浅弹性形变量不足，没法补偿工件的尺寸公差，容易出现锁不紧的情况，一般开槽深度控制在垫块总厚度的三分之一左右，既能保证足够的刚性，又能提供合适的弹性压紧行程。

　　实际使用的时候，这类侧夹垫一般是成对布置在工件的两侧，或者和固定定位块配合使用：先把工件靠在固定定位块上完成定位，再拧紧侧夹垫顶部的锁紧螺栓，让垫块的压紧面贴紧工件侧面，实现工件的完全限位，相比传统的压板压紧，这种侧夹方式不会占用工件上方的加工空间，车削端面或者内孔时刀具不会和夹紧元件发生碰撞，加工过程的走刀路径更顺畅，也不用每次装夹都调整压板的位置，批量加工时的装夹效率能提升不少。

　　从外形尺寸的适配逻辑上看，垫块的长度方向要保证安装后压紧端伸出夹具基板的长度不超过15毫米，避免悬伸过长导致压紧时垫块出现翘曲；宽度方向要和配套的内六角螺栓尺寸匹配，两个安装孔的边缘到垫块侧面的距离要大于螺栓直径的1.5倍，防止螺栓拧紧时垫块侧边出现开裂。顶部的锁紧螺孔深度要保证螺栓拧入后有足够的螺纹啮合长度，一般不小于螺栓直径的1.2倍，避免锁紧时螺纹滑牙。这类垫块一般采用45号钢加工，做完初加工后进行调质处理，硬度控制在HRC28到32之间，既有足够的强度保证长期使用不会变形，又有合适的韧性保证弹性形变部位不会断裂，压紧接触面最后做精磨处理，表面粗糙度达到Ra1.6，保证和工件接触时的贴合度，不会因为接触面粗糙导致压紧力分布不均。

　　在车床的日常加工场景里，这类侧夹垫的适用范围很广，不管是加工小批量的异形支架类零件，还是需要侧面夹紧的轴类铣扁工序配套工装，都能用到这类元件，相比复杂的液压夹紧元件，这种纯机械结构的侧夹垫成本低、维护简单，车间里自己就能加工制作，出现磨损后更换也很方便，是普通车床工装里实用性非常强的一类夹紧零件。设计建模的时候要注意各个孔位的同轴度、安装面和压紧面的垂直度，这些形位公差会直接影响最终的装夹精度，如果安装面和压紧面不垂直，压紧时会出现受力偏斜，导致工件装夹移位，加工出来的零件尺寸超差。
