折叠式儿童滑板车三维结构设计作品

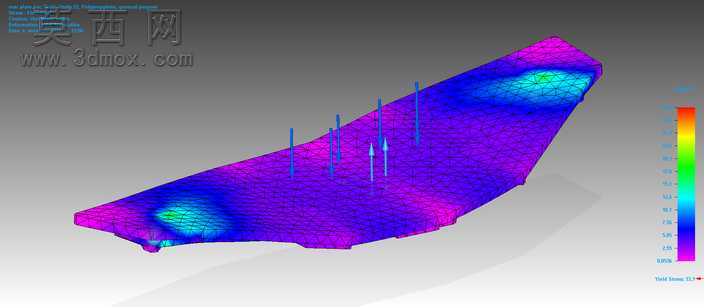

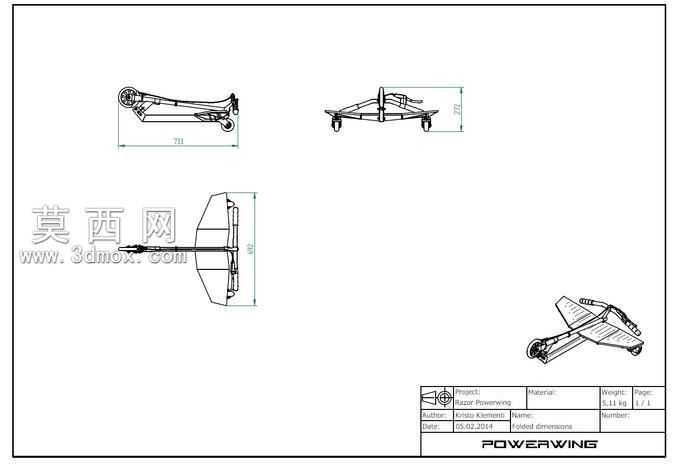

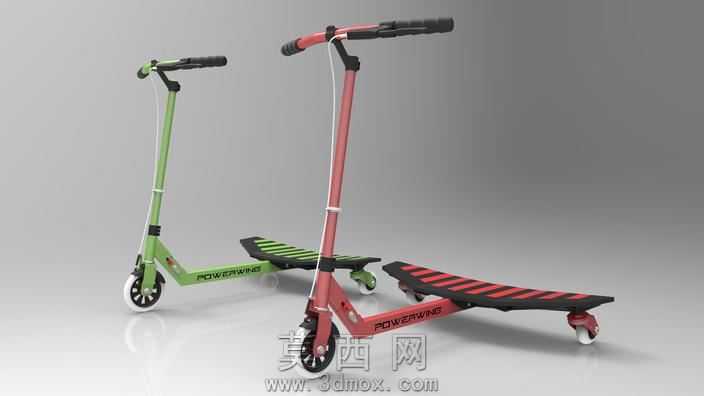

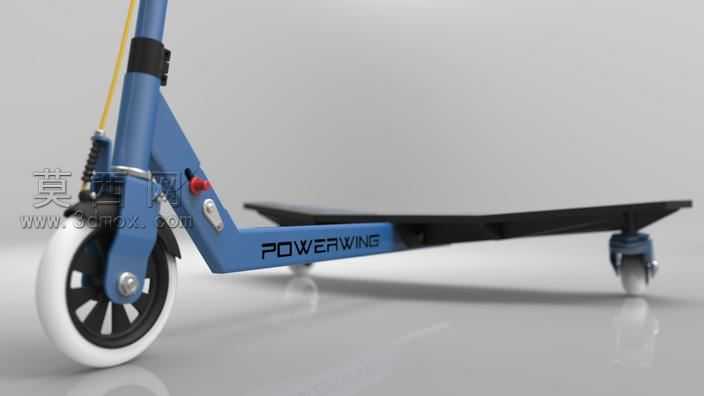

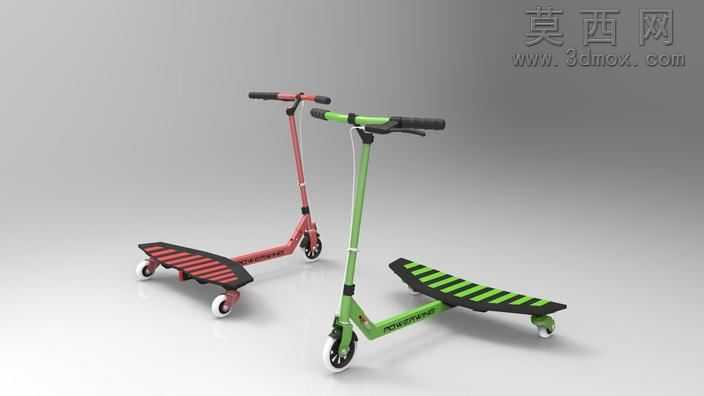

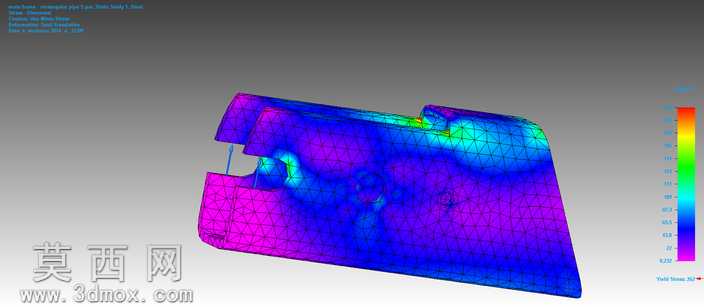

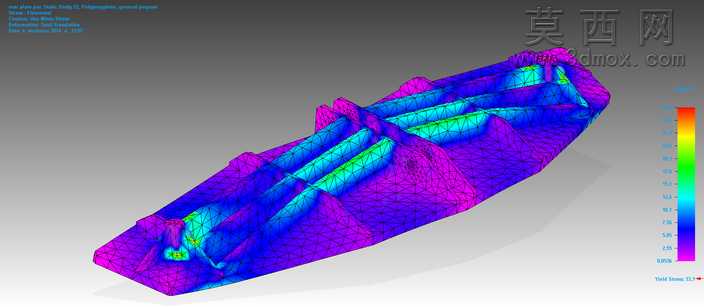

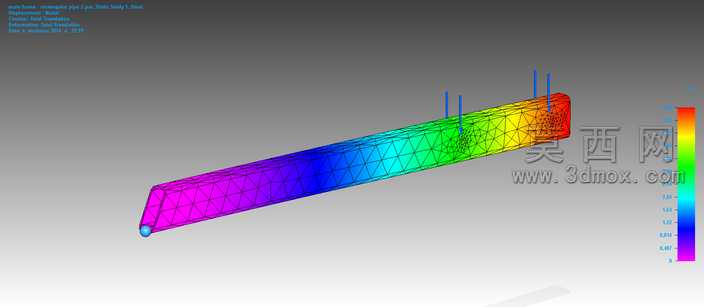

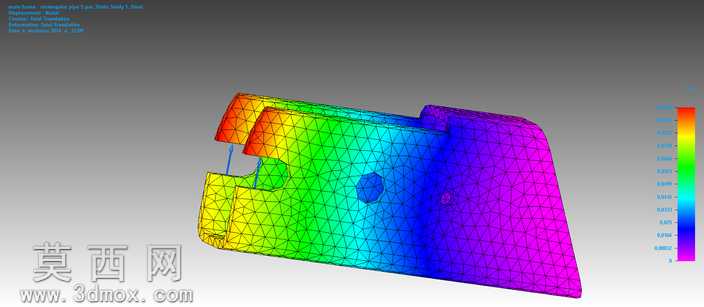

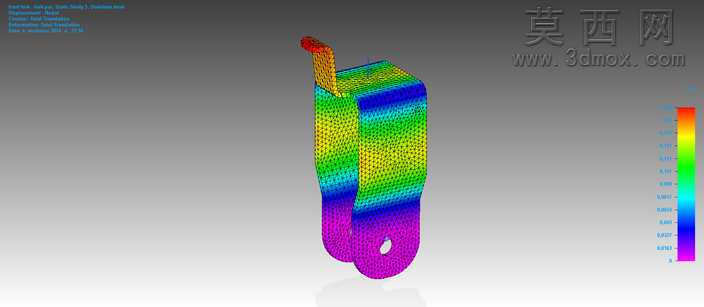

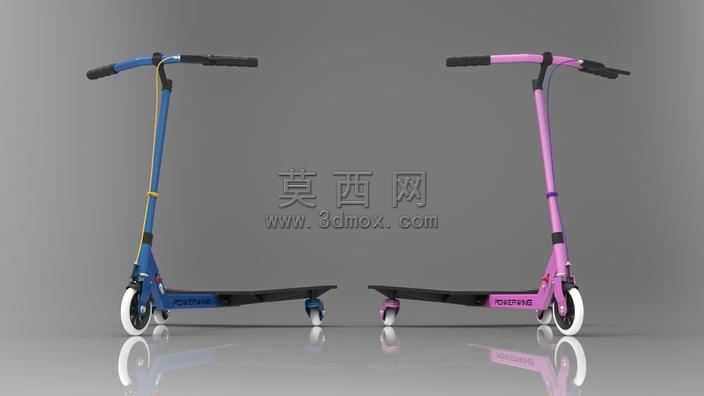

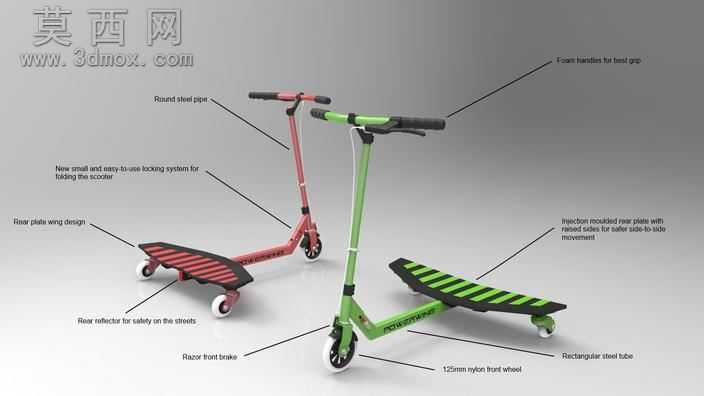

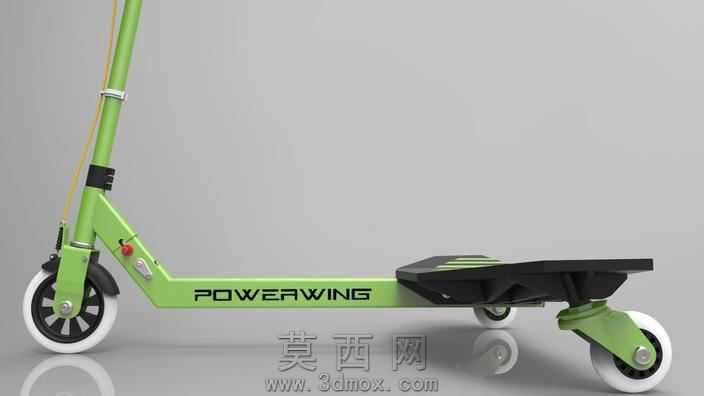

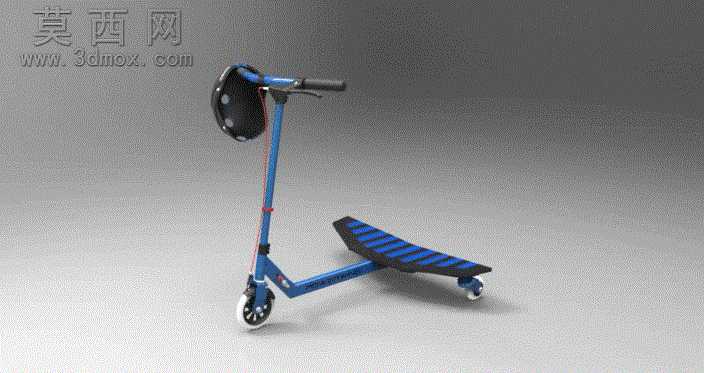

本作品为折叠式儿童滑板车的三维建模设计成果，建模阶段采用自底向上的装配设计思路，先逐一完成各个零部件的独立建模，再按照实际装配约束完成整体组装，全程严格匹配真实产品的尺寸比例与装配逻辑，保证各部件之间的干涉间隙控制在合理范围内。建模过程中对滑板车的核心结构做了精细化还原：前轮采用双轴承轮组结构，还原了轮架、轮毂、轮面橡胶层的分层结构，转向把部分还原了防滑握把、刹车手柄、立杆锁紧卡扣的细节，立杆采用分段式伸缩结构，还原了管壁厚度、高度调节孔位、折叠转轴的连接结构，踏板部分还原了防滑条纹踏面、底部加强筋、后轮挡泥刹车的结构，后轮万向轮部分还原了转向支架、小轮组的转动结构。材质渲染阶段针对不同部件匹配了对应的物理材质：车架主体采用哑光蓝色金属烤漆材质，还原金属基底的细微颗粒感与烤漆表层的柔和反光；握把、刹车手柄、轮面采用哑光黑色橡胶材质，添加细微的表面粗糙纹理模拟橡胶的防滑触感；踏板防滑条纹采用高对比度的蓝黑配色，条纹部分添加轻微的凸起质感还原防滑结构的触感；金属旋钮、转轴部分采用亮面镀铬金属材质，还原金属部件的高光反射特性；整体渲染采用影棚柔光环境，搭配浅灰色哑光背景，突出产品本身的结构轮廓与材质质感，渲染角度选择前侧45度视角，完整展示滑板车的整体形态与结构特征。设计过程中针对折叠锁定结构做了重点优化，通过简化锁定卡扣的操作逻辑，实现一键拉起金属旋钮即可解锁折叠的操作体验，折叠后整车体积大幅缩小，便于日常收纳与携带；同时通过有限元计算验证了车架结构的承重能力，在2000N负载工况下车架关键受力部位的形变处于安全范围内，兼顾了结构轻量化与使用强度。设计全程采用通用生产工艺对应的结构设计，所有零部件均可通过常见的管材切割、注塑、冲压、表面喷涂工艺实现量产，在保证结构强度与使用功能的前提下，尽可能压缩生产制造成本，适配大众消费级儿童代步产品的定位。
