可折叠金属网格仓储物流手推车

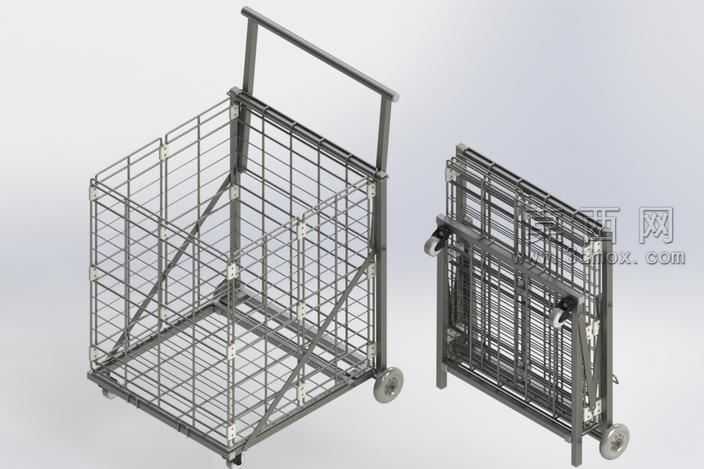

本作品为可折叠式金属网格手推车三维建模成果，建模过程采用SolidWorks完成全参数化结构设计，首先从底部承载框架开始搭建，通过草图绘制确定底盘的矩形轮廓尺寸，添加焊接结构的边角约束，确保底盘承重结构的力学合理性。随后进行网格围板的建模，采用等距阵列命令生成均匀排布的金属丝网格，网格间距经过反复调整，既保证围板的通透可视性，又能避免小型物料从网格间隙掉落，围板与底盘之间设计了可转动的铰接结构，通过配合命令添加同轴心、角度限位约束，实现围板的折叠翻转功能。推车的推杆部分采用圆管特征建模，在推杆与后侧围板的连接处设计了快拆式铰接座，无需额外工具即可完成推杆的放倒与立起操作。底部行走结构配置了四个万向脚轮，其中两个脚轮添加了刹车制动结构，建模时还原了脚轮的支架转动结构、滚轮的防滑纹理细节。材质渲染阶段，为整体金属框架赋予哑光喷塑金属材质，模拟仓储物流设备常用的耐磨防锈表面处理效果，脚轮滚轮采用黑色耐磨橡胶材质，铰接部位添加金属镀锌的亮面质感，区分不同部件的材质差异。渲染输出时搭建了简洁的影棚环境，添加柔和的漫反射光源，分别渲染出推车展开使用状态与折叠收纳状态的效果，直观展示产品的两种形态。设计思路围绕仓储物流场景的实际需求展开，折叠结构可在闲置时大幅减少存储空间占用，网格围板既减轻了整车自重，又能让操作人员清晰看到车内装载的物料，推杆的高度经过人体工程学测算，适配多数操作人员的推行高度，底部脚轮的布局保证推车推行时的转向灵活性与停放稳定性，整体结构无复杂异形零件，所有部件均采用常规五金加工工艺即可生产，具备较高的落地可行性，可用于仓储物料周转、厂区货品转运、超市理货等多种场景的设备选型参考。
