250*250*100规格增益盒壳体结构设计

　　在工业测控、信号调理类设备的集成部署场景中，这类盒体结构是承载内部功能板卡、接线端子的核心防护载体，日常产线调试、设备改造、小型测控单元搭建时，经常会用到这类标准化尺寸的盒体来完成核心电路模块的封装。不同于定制化的大型设备机柜，这类小尺寸盒体更多面向分布式安装的小型功能单元，比如车间工位旁的信号增益模块、设备侧装的传感信号处理单元、小型工控系统里的前置调理模块，都需要这类结构紧凑、安装便捷的盒体作为防护外壳。

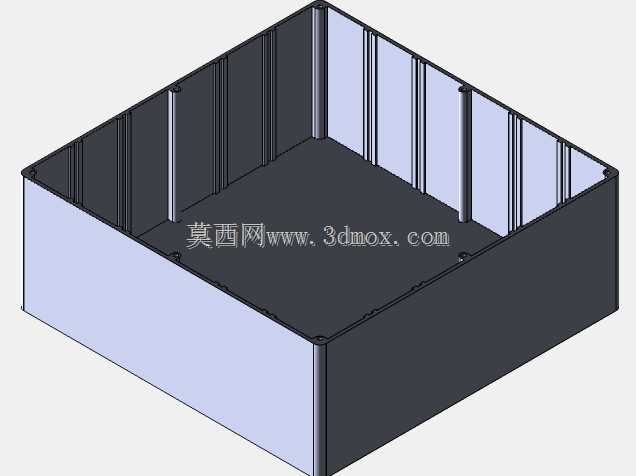

　　从实际使用需求出发，这类盒体的设计首先要兼顾内部安装空间与外部安装边界，250mm250mm100mm的外形尺寸，刚好适配多数标准PCB板卡的安装规格，内部预留的空间可以容纳1-2块标准尺寸的功能电路板，同时留出接线、走线的余量，不会因为空间过于紧凑导致装配时线缆挤压、元件干涉。盒体侧壁设计的竖向加强筋结构，一方面是提升薄壁壳体的结构刚性，避免钣金薄壁在受到外力挤压时出现凹陷变形，另一方面这些加强筋也可以作为内部板卡的安装导向或者固定支撑位，不需要额外在盒体内加装安装立柱，减少零件数量的同时也降低了装配复杂度。

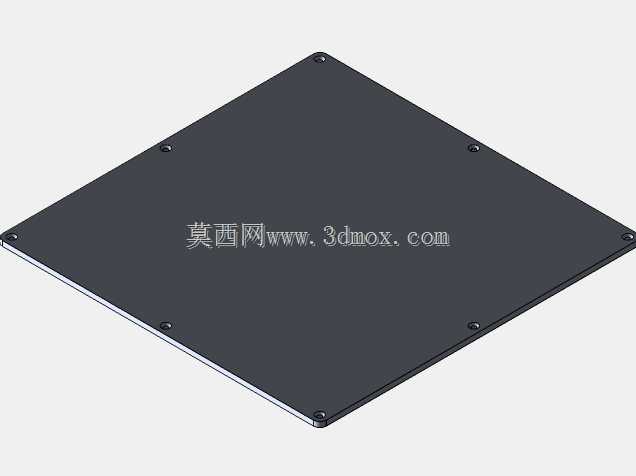

　　盒体采用无顶的敞口式结构设计，实际使用时会搭配对应的上盖完成密封，敞口结构的设计是为了方便内部元件的装配与后期维护，调试人员不需要完全拆解盒体，只需要打开上盖就可以完成板卡调试、接线调整、元件更换等操作。侧壁与底板采用一体化折弯成型的结构，减少拼接焊缝带来的结构薄弱点，同时也能提升盒体的电磁屏蔽性能，对于内部承载的信号增益类电路来说，连续的金属壳体可以有效阻隔外部工业现场的电磁干扰，避免信号传输过程中出现杂波干扰，保证增益模块的工作稳定性。

　　从安装适配性来看，盒体边缘预留的安装孔位，既可以支持桌面式放置使用，也可以通过支架完成壁挂安装或者导轨安装，适配工业现场不同的安装场景。底板的平整设计可以保证内部板卡安装时的平面度，避免因为底板变形导致板卡安装后出现应力，长期使用下出现焊点脱焊、元件接触不良的问题。侧壁的厚度经过核算，在保证整体结构强度满足日常使用要求的前提下，尽可能控制壁厚，降低整体重量，同时也控制材料成本，适合批量生产应用。

　　在结构细节处理上，盒体的边角处做了圆弧过渡处理，避免尖锐边角在装配、搬运过程中划伤操作人员，也能减少应力集中，避免盒体受到冲击时边角处出现开裂变形。内部的加强筋高度经过优化，不会超出盒体的内部净空高度，不会干涉上盖的安装，同时加强筋的间距也匹配常规板卡的安装孔位，设计人员在进行内部电路布局时，可以直接利用这些加强筋作为固定位，缩短设计周期。这类盒体的结构设计没有多余的冗余结构，所有结构特征都服务于实际装配、使用、防护的需求，是小型工业功能单元封装中非常实用的一类壳体结构，在各类分布式测控站点、小型信号处理单元、工业现场的辅助功能模块中都有广泛的应用空间。
