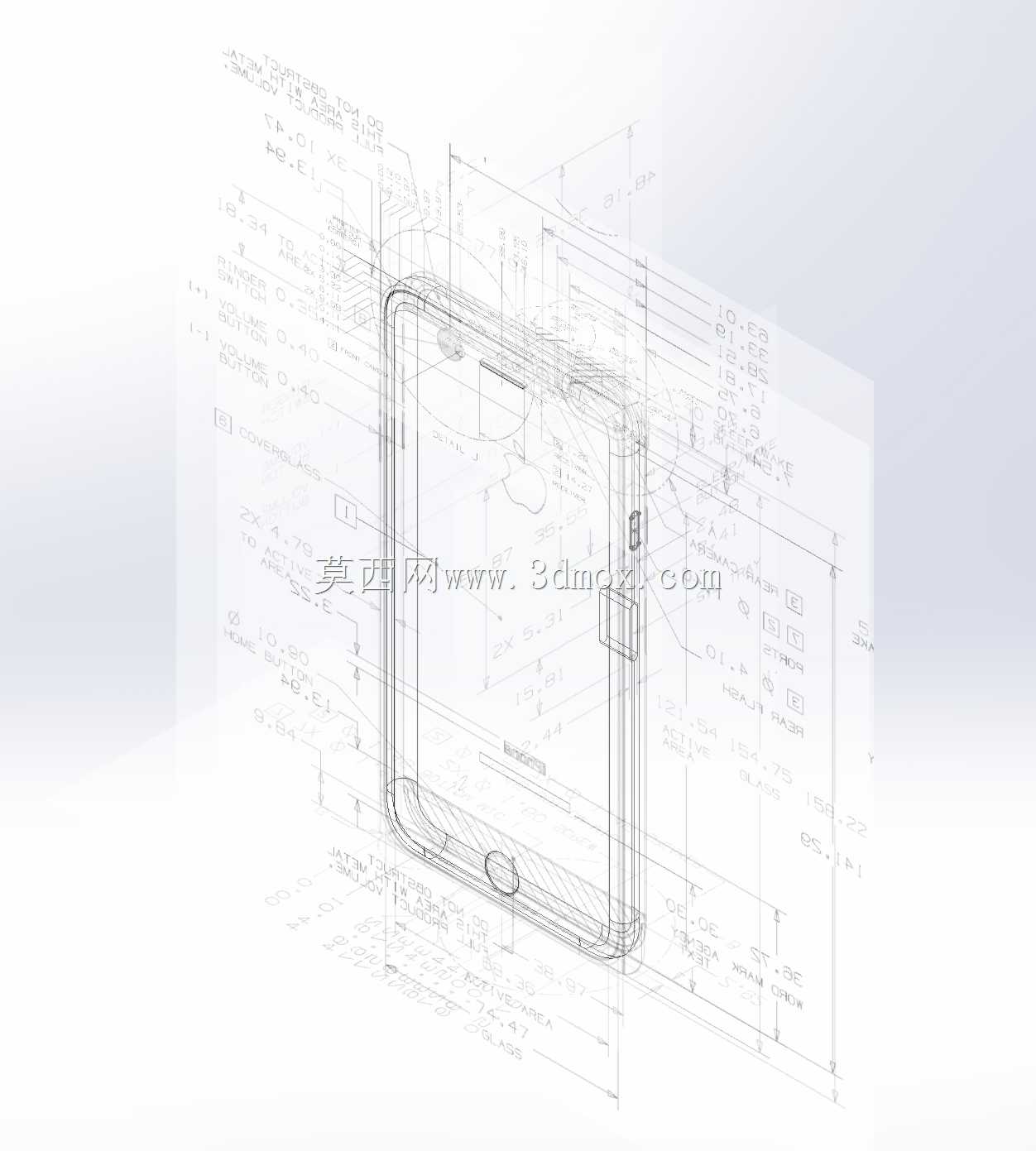

iPhone7Plus手机结构三维设计参考模型

　　在消费电子结构设计领域，手机类产品的结构验证、配件适配开发一直是三维建模应用的高频场景，这套针对iPhone7Plus搭建的结构参考模型，核心服务于第三方配件开发、结构逆向参考、装配公差验证等实际工程环节，并非面向生产的完整整机图纸，而是提取了整机外形轮廓、关键装配基准、接口位置、壳体贴合面的核心参数，为配件开发环节省去大量的实物测绘成本。从实际应用场景来看，这类参考模型最常被用在手机保护壳、贴膜、外接扩展配件、车载固定支架的前期设计阶段，很多配件厂商在拿到真机之前，就可以依托准确的结构基准开展模具前期设计，大幅缩短新品配件的上市周期，避免因为尺寸偏差导致的模具返工。模型在搭建过程中，优先还原了手机外轮廓的连续曲面特征，

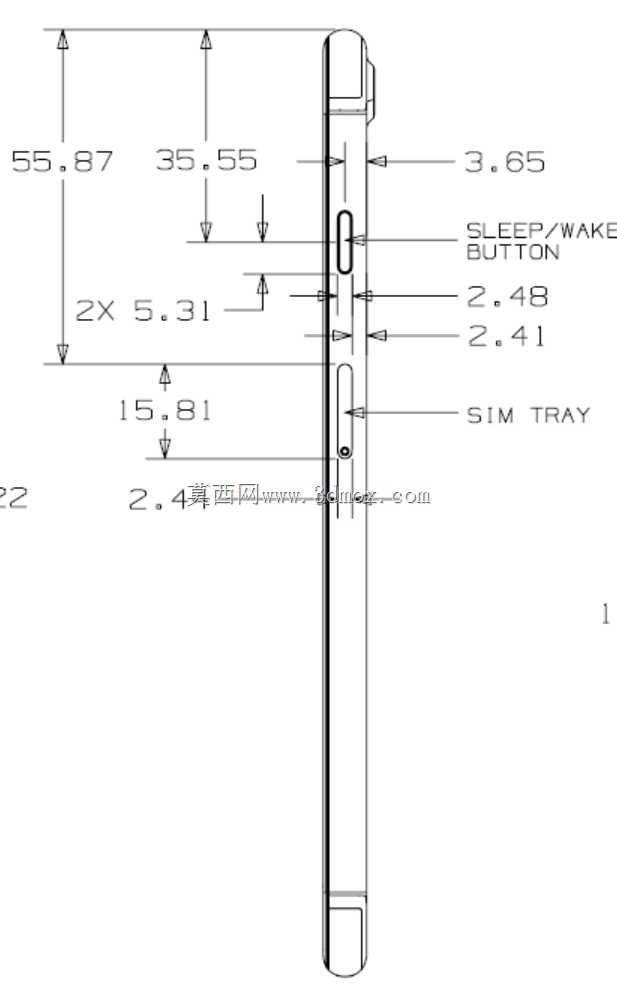

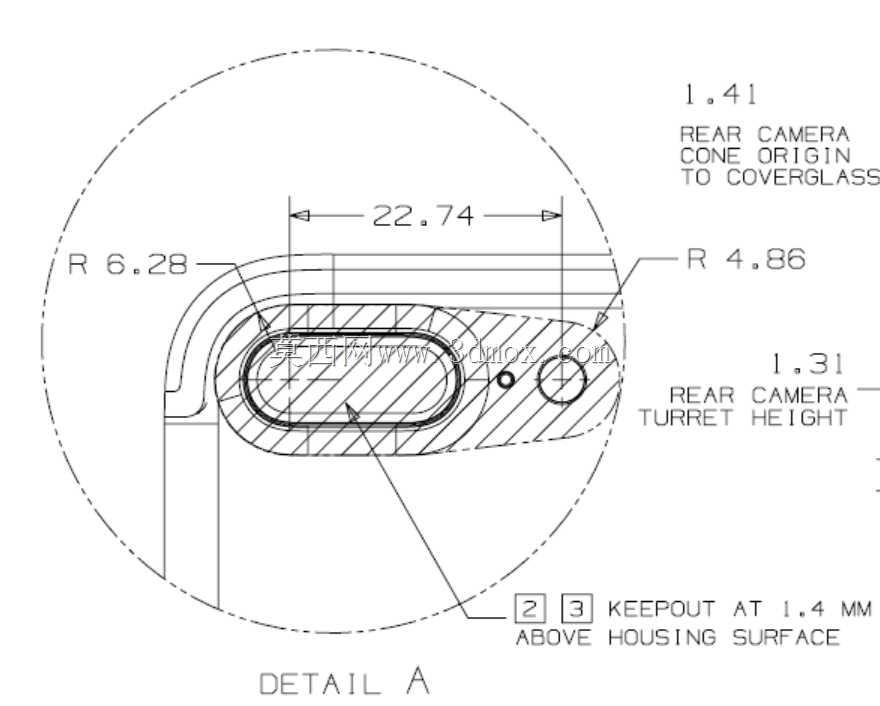

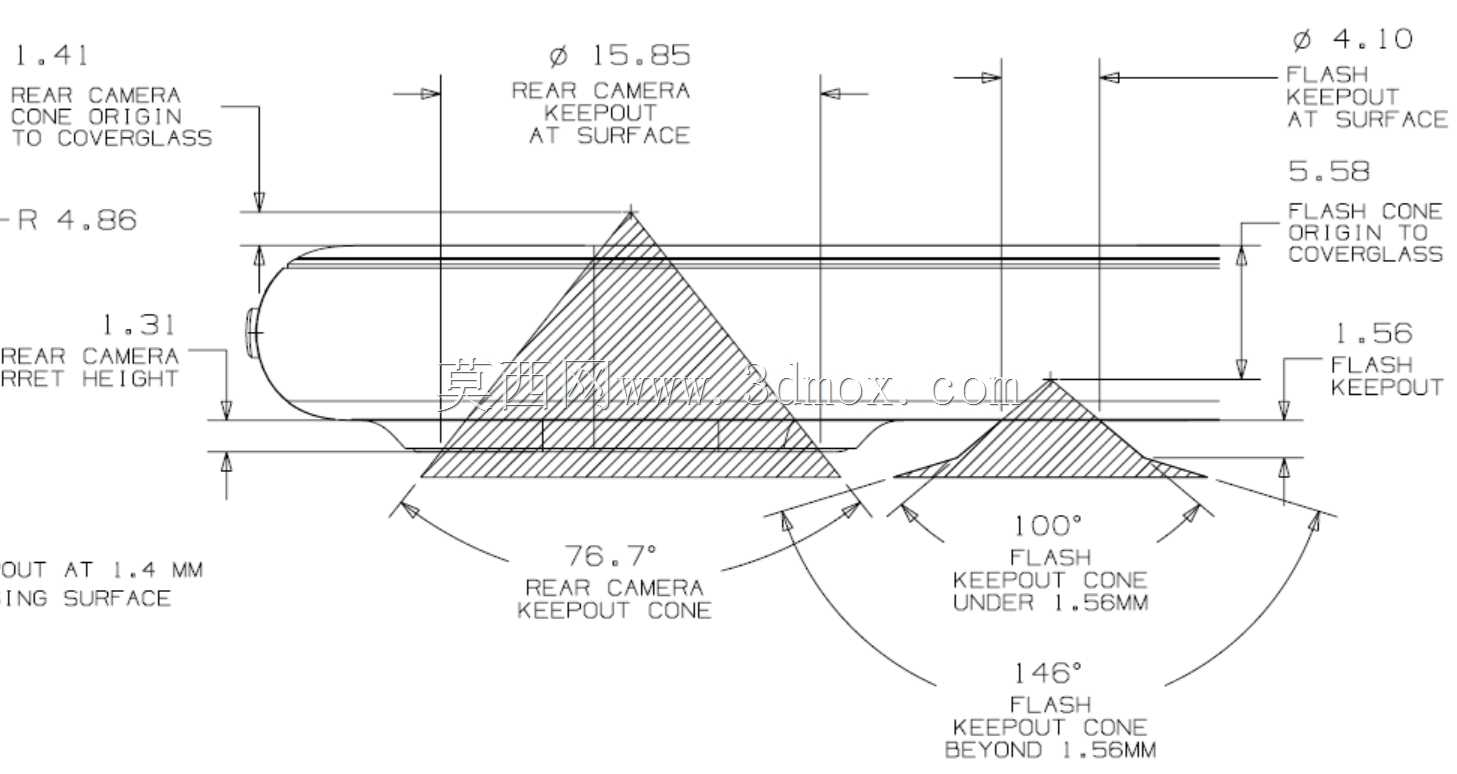

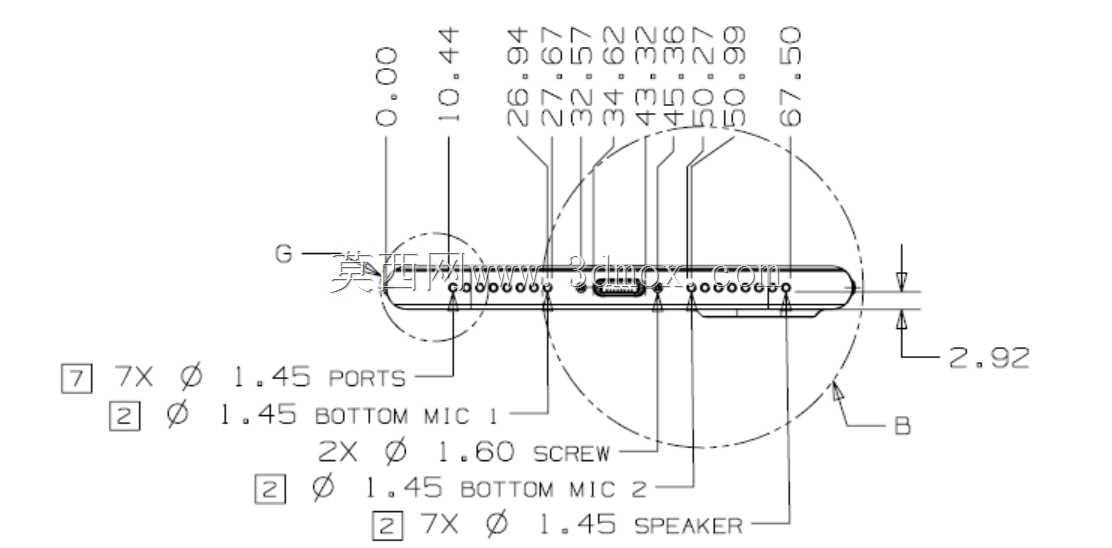

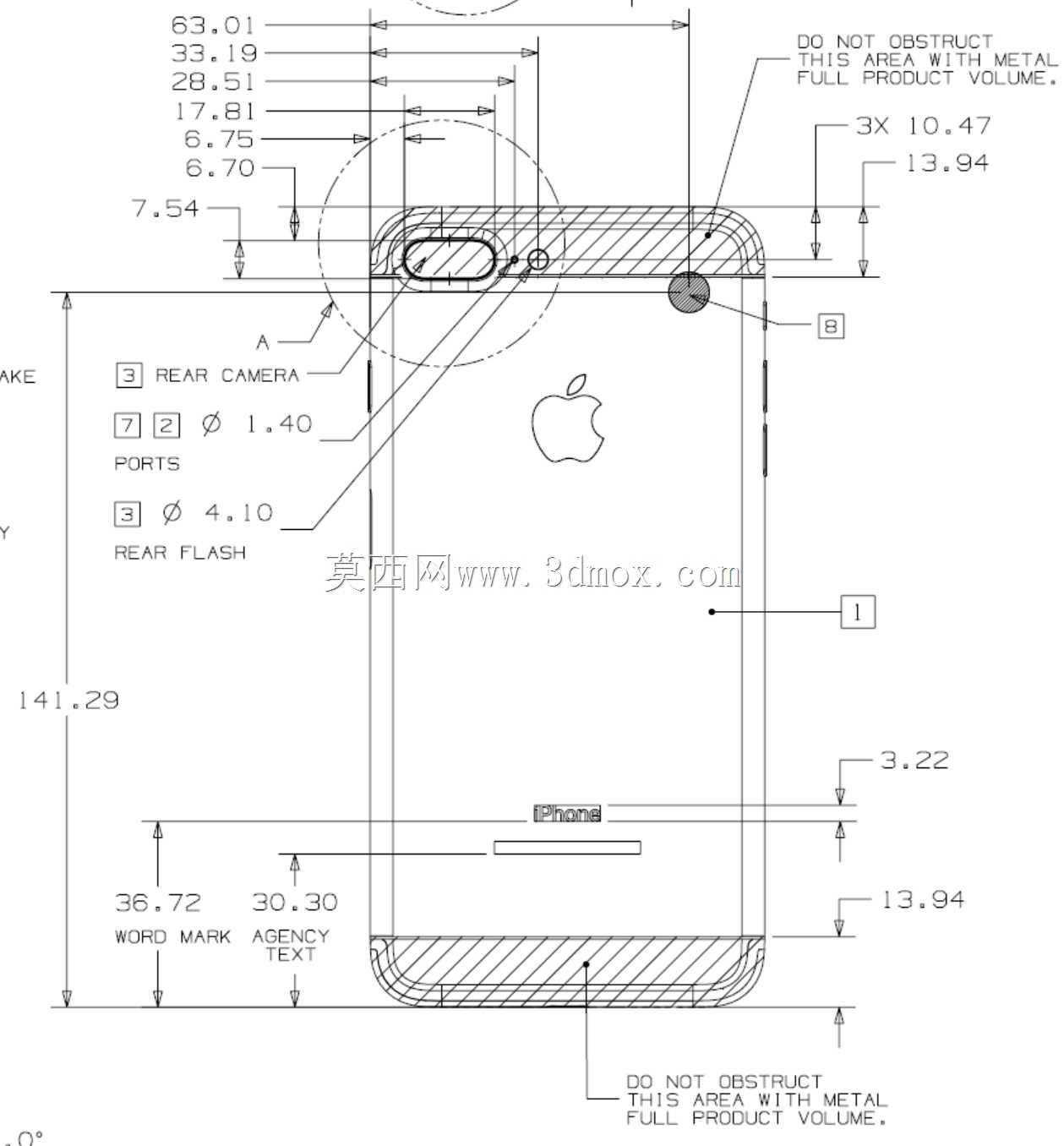

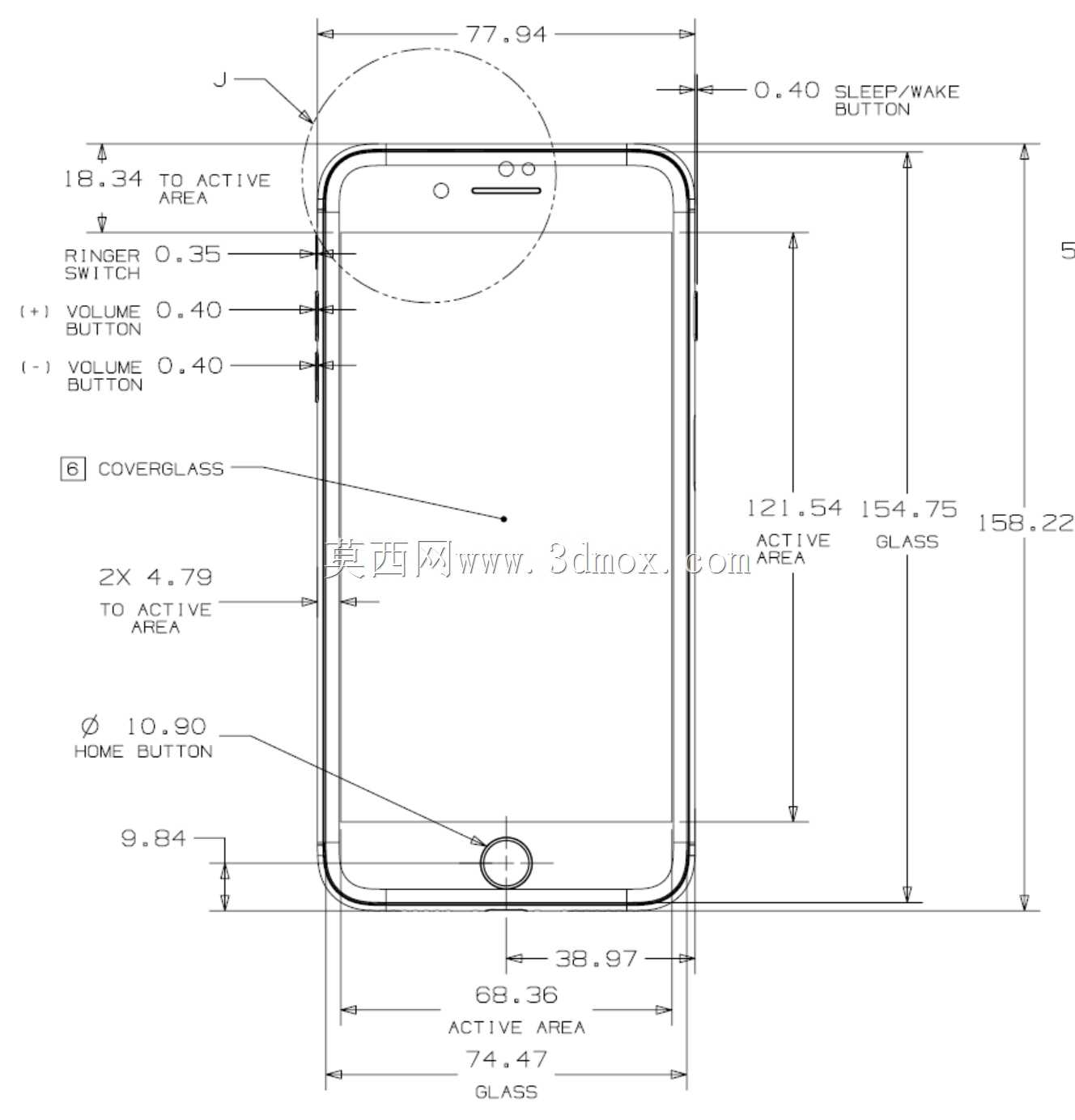

　　包括中框的圆弧过渡、背部天线断点的位置凹陷、摄像头模组的凸台高度与相对位置、底部扬声器开孔与Lightning接口的中心距、侧边按键的凸起高度与按压行程空间，这些都是配件设计中最容易出现干涉的关键位置。不同于整机全拆分明细模型，这套模型将内部堆叠结构以覆盖层的形式做了简化处理，没有还原每一颗螺丝、每一块FPC的具体结构，而是保留了内部元器件的最大外轮廓边界，这对于做防摔保护壳、内置电池类配件的设计来说已经足够，设计人员可以直接在模型上模拟保护壳的壁厚分布，在边角位置预留缓冲空腔，同时避开内部元器件的投影区域，避免配件安装后挤压内部电池、主板导致的故障。从安装边界的维度来看，模型严格对齐了真机的外形尺寸基准，整机长度、宽度、

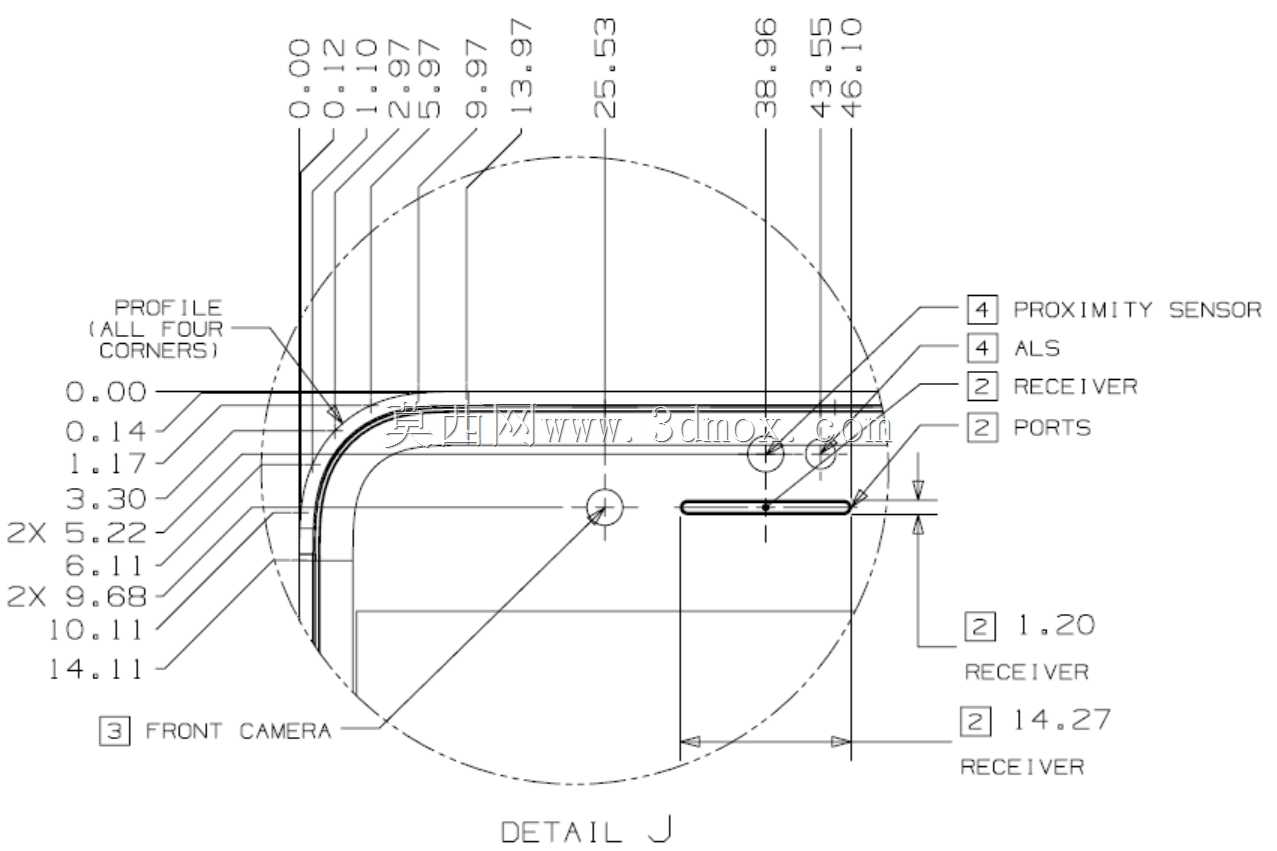

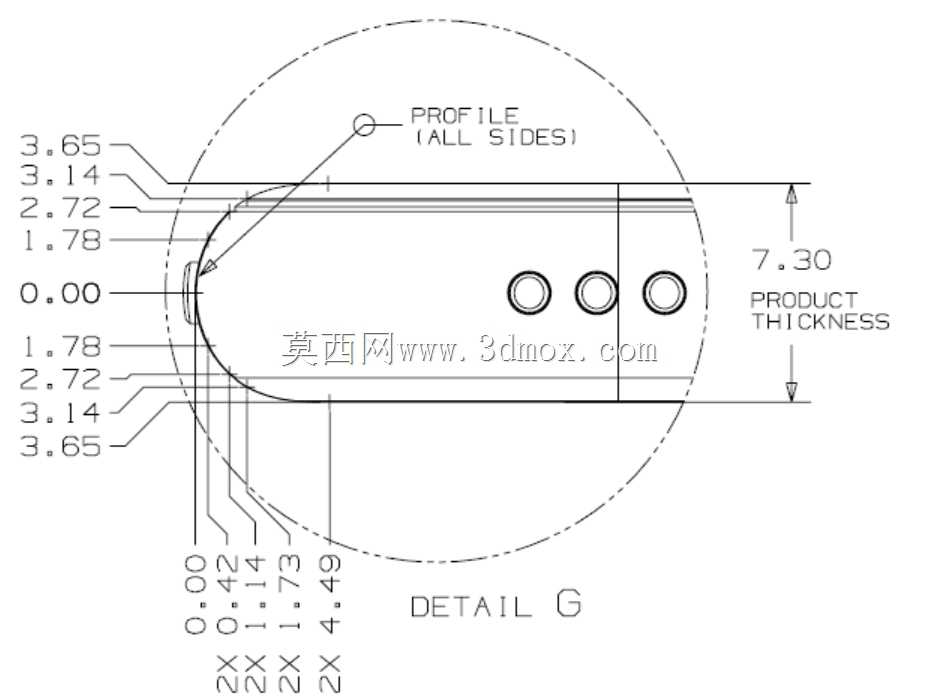

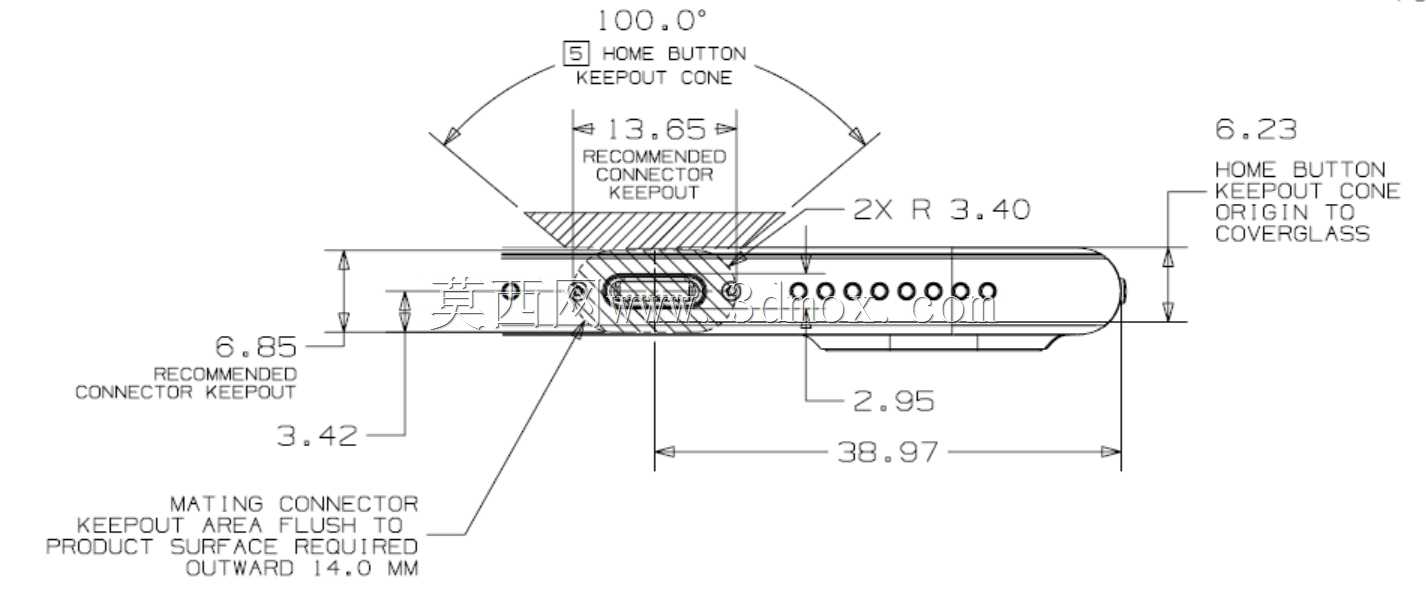

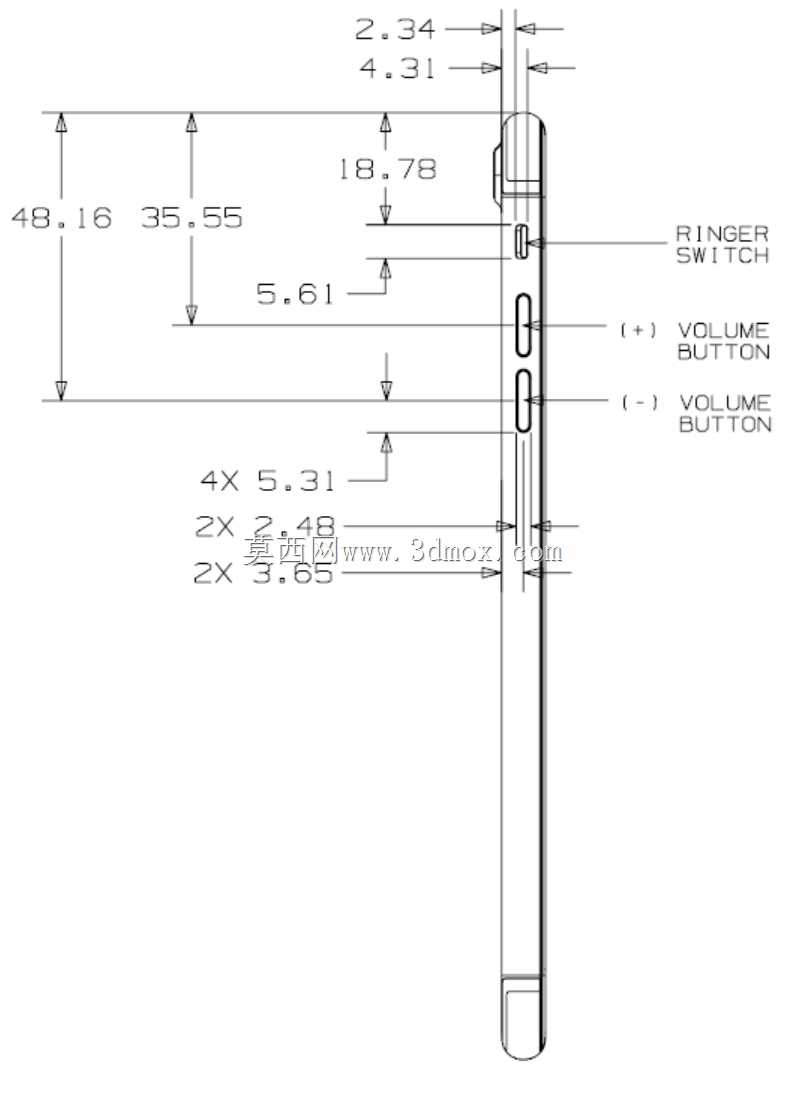

　　厚度的公差控制在0.1mm以内，中框与前后盖板的贴合台阶高度、摄像头凸台的高出量、耳机孔与充电口的相对位置都做了精准还原，设计人员在做适配结构时，可以直接提取模型表面做偏置面生成保护壳的内表面，不需要反复调整配合间隙。在结构设计思路上，这套模型没有追求不必要的细节还原，而是把建模重心放在了配件开发需要的配合面上，比如屏幕边缘的2.5D弧面过渡区域，模型做了连续的G2曲面还原，方便设计钢化膜时做丝印区域的边界匹配，避免出现白边、贴合不牢的问题；侧边音量键、电源键的位置做了凸台特征还原，方便保护壳做按键避让或者一体式按键的结构设计，保证按键的按压手感不会因为保护壳的存在出现生涩、卡滞的问题。很多刚接触消费电子配件设计的工程师，

　　容易在建模时过度追求内部结构的完整度，反而忽略了外部配合面的精度，实际上对于配件开发来说，只要外部配合尺寸准确、关键特征位置无偏差，内部结构的简化并不会影响设计验证的准确性，反而能大幅降低模型的文件体量，提升设计阶段的软件运行流畅度，在做装配干涉检查、模具分型面提取时，不会因为过多的细碎特征导致软件运算卡顿。这套模型还可以用于结构教学场景，帮助刚入门的结构工程师理解直板智能手机的整体布局逻辑，观察中框与前后盖板的装配关系，理解摄像头凸台、天线断点这些特征的结构处理方式，对比不同代际iPhone的结构设计差异，积累消费电子产品的结构设计经验。在实际的工程验证环节，设计人员可以直接在这套模型上模拟不同材质保护壳的装配变形量，比如TPU材质的软壳可以预留0.15mm的过盈配合量，PC硬壳则预留0.1mm的间隙，避免安装时出现开裂或者松动脱落的问题；针对外接镜头类的配件，还可以依托模型上的摄像头基准位置，设计配套的镜头夹结构，保证外接镜头的光轴与手机原生摄像头的光轴重合，避免出现拍摄画面边缘模糊、暗角的问题。
