Weg伺服交流电动机三维结构设计

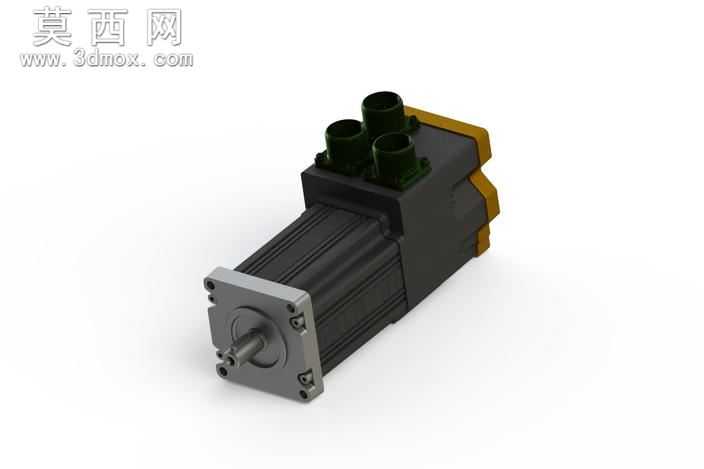

本作品为Weg伺服交流电机的三维建模成果，建模过程严格参照实物参数完成，对应型号为SWA-40-0.8-5045 30，额定功率0.2千瓦，额定转速3000转每分，额定电压230V，额定电流0.9A，同时配套完成了与休息端、rosolver（0.7V/10千赫）相关结构的还原。建模阶段以SolidWorks为核心工具，采用自底向上的装配设计思路，首先拆分电机的核心组成模块：前端输出轴与安装法兰组件、中部定子壳体与散热筋结构、后端接线端子座与端盖结构，分别完成单个零件的参数化建模。前端法兰部分严格还原了方形安装面的定位孔位、中心输出轴的轴伸长度与键槽结构，对安装面的倒角、螺栓沉孔细节做了精准复刻，保证模型可直接用于虚拟装配校核；中部壳体部分重点还原了轴向分布的平行散热筋结构，通过线性阵列特征快速生成等距排布的散热筋，同时对壳体表面的哑光磨砂质感做了材质区分，还原金属壳体的表面处理效果；后端的三个圆柱形接线接口采用凸台拉伸与圆角过渡处理，接口边缘的密封台阶结构、端盖部分的黄色防护包边都做了细节刻画，还原实物的装配层次。渲染阶段采用实体渲染模式，为不同部件分配对应材质：输出轴与安装法兰采用抛光铝合金材质，调整反射参数体现金属机加工的光亮质感；中部壳体采用黑色哑光铸铝材质，适当降低反射率增加粗糙度参数，还原电机壳体的喷塑表面效果；后端接线接口采用黑色工程塑料材质，端盖防护边采用暖黄色硬质塑料材质，通过材质色彩的区分清晰展现电机的结构分区。建模过程中对各零件的装配配合关系做了完整约束，输出轴与壳体的同轴度、法兰安装面与壳体端面的垂直度都按照机械设计公差要求做了配合限定，保证模型不存在干涉问题，整体模型可用于伺服电机选型展示、自动化设备虚拟装配、教学演示等多个场景，完整还原了该款伺服电机的外观结构与核心装配特征。
