圆柱螺旋压缩储能缓冲弹簧三维建模作品

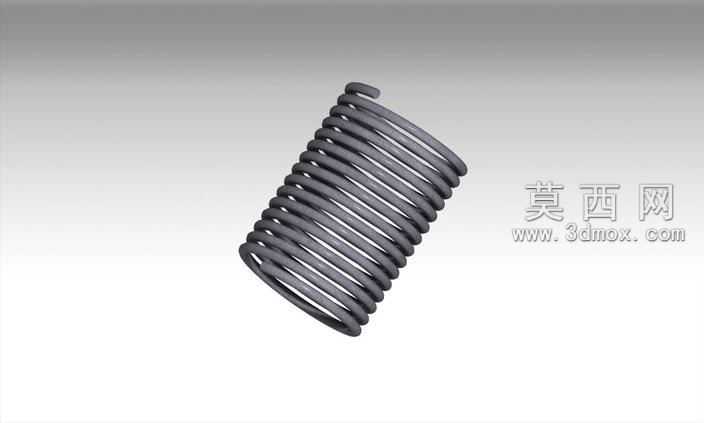

本作品为圆柱螺旋压缩弹簧三维建模成果，建模阶段采用CATIA软件完成全参数化构建，首先以螺旋线命令生成符合节距、中径、有效圈数参数的空间引导路径，再通过两端并紧磨平的端部结构设计，还原实际压缩弹簧的端部支撑形态，保证模型与工业生产中通用压缩弹簧的结构一致性。建模过程中对弹簧丝截面进行精准的圆形轮廓绘制，以扫掠命令沿螺旋引导路径生成连续的弹簧实体，针对弹簧端部的并圈部分，单独调整螺旋线的节距参数，实现端部1.5圈并紧的结构特征，同时对端部端面进行平面切削处理，模拟实际弹簧磨平端面的加工效果，保证弹簧两端支撑面的平面度符合装配要求。材质渲染阶段采用高反光金属材质，模拟弹簧常用的碳素弹簧钢或合金弹簧钢的表面质感，调整材质的粗糙度、金属度参数，还原金属弹簧经表面处理后的哑光银灰色金属光泽，同时添加细微的表面纹理，模拟弹簧冷卷加工后留下的细微加工痕迹，提升模型的真实感。结构设计上严格遵循圆柱螺旋压缩弹簧的力学特性逻辑，有效圈数部分保持均匀节距，保证受力时的均匀变形能力，两端并紧圈不参与弹性变形，仅起到支撑定位作用，整体模型无破面、无几何错误，各曲面之间连续顺滑，可直接用于后续的装配仿真、力学有限元分析以及产品演示场景。设计思路围绕通用机械领域最常用的压缩弹簧形态展开，还原弹簧存储能量、吸收冲击振动的核心功能对应的结构特征，摒弃冗余的装饰性设计，完全以工业实际应用的弹簧参数为建模依据，确保模型既具备外观展示性，又具备工程实用性，可直接导入各类机械装配场景中作为标准弹性元件使用，适配各类需要缓冲、储能、复位功能的机械结构设计需求。
