多档位换挡齿轮轴结构三维设计作品

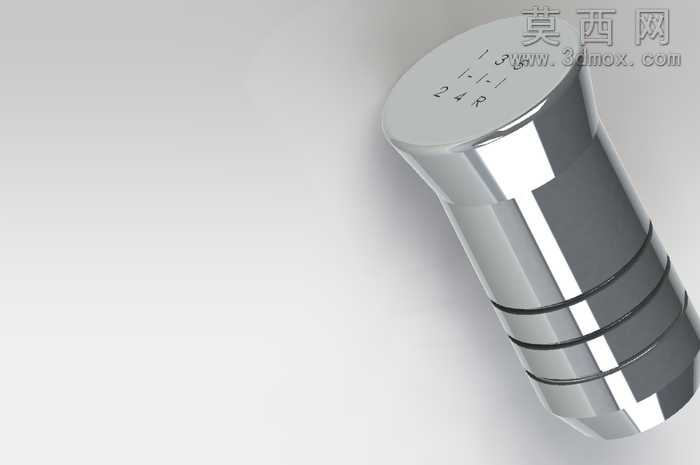

本作品为学校项目设计的换挡齿轮轴类三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械零件设计的尺寸规范与工艺合理性要求。首先从零件的整体功能定位出发，梳理换挡齿轮轴的核心结构组成：顶端为档位标识端面，建模时精准刻画了端面的档位字符刻印特征，通过拉伸切除命令完成字符凹槽的构建，保证标识的辨识度与结构真实性；轴身主体采用回转体特征作为基础，通过旋转凸台命令快速生成轴的主体轮廓，再针对不同功能段的直径差异进行分段尺寸约束，确保各轴段的同轴度公差符合装配要求。轴身的环形卡槽结构采用扫描切除命令完成，精准还原了卡环安装槽的宽度与深度尺寸，保证后续装配时卡环能够实现可靠的轴向定位；轴身下部的锥面过渡结构采用放样特征构建，平滑衔接不同直径的轴段，避免应力集中问题，提升零件的结构强度。材质渲染阶段，整体赋予抛光金属材质，调整材质的反射率、粗糙度参数，模拟镀铬金属件的高光亮面质感，通过环境贴图的反射效果，还原金属零件在真实光照下的光影层次，端面的字符凹槽处调整材质粗糙度，形成与亮面轴身的视觉对比，突出档位标识的可读性。设计思路上，该零件作为换挡机构的核心传动部件，重点兼顾了结构的功能性与工艺性：各轴段的直径差设计充分考虑了装配时的零件装入便利性，卡槽位置的设计匹配换挡拨叉的运动行程，顶端的档位标识直接集成在轴端，无需额外粘贴标识牌，简化了零件的装配工序。建模过程中对所有特征添加了完整的几何约束与尺寸约束，确保后续修改参数时模型能够稳定再生，可直接用于后续的工程图生成、装配干涉检查以及运动仿真验证，能够直观展示换挡齿轮轴的结构细节与装配关系，适合作为机械设计课程的教学演示案例，也可用于换挡机构的原理验证与结构优化参考。
