杜卡迪摩托钢制通风前轮刹车盘设计

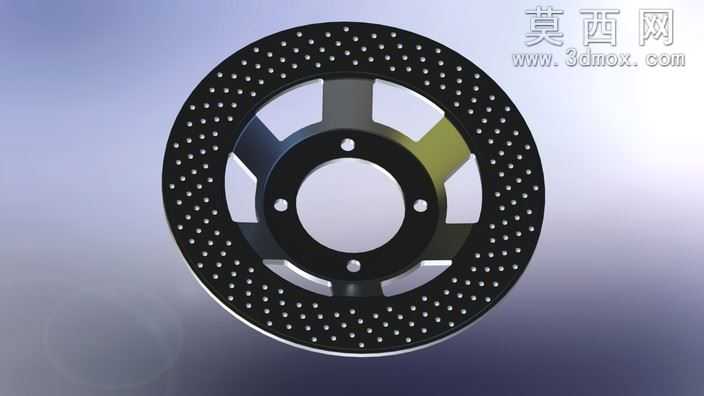

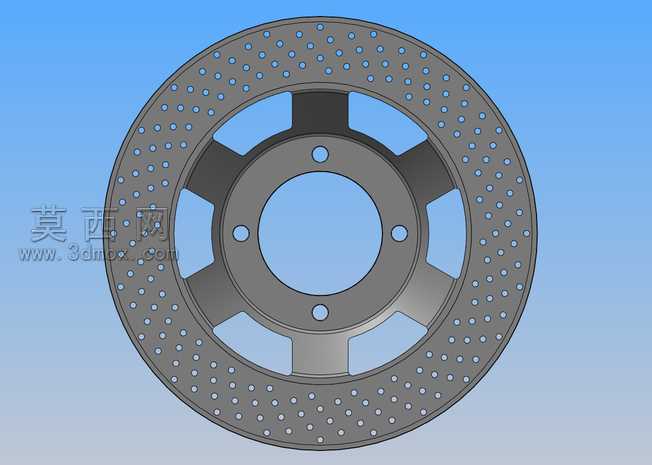

本作品为摩托车前轮制动用钢制刹车盘三维建模成果，建模过程严格参照1977款杜卡迪900SS车型前轮制动系统的实装尺寸参数开展，首先通过草图绘制确定刹车盘的整体外圆轮廓、中心安装孔位分布、连接辐条的造型边界，以中心安装基准为原点建立全参数化建模坐标系，确保各孔位同轴度、辐条对称度完全符合实车装配要求。建模阶段对刹车盘摩擦工作面的通风散热孔进行阵列化排布设计，所有散热孔采用等径圆孔结构，沿摩擦环带周向均匀分层排布，既保证制动过程中摩擦产生的热量可以通过孔洞快速流通散出，也能在制动时刮除制动片表面的磨屑，避免磨屑残留影响制动摩擦系数。中心安装座与外圈摩擦环之间采用六辐条式连接结构，辐条做了等厚等宽的对称设计，在保证整体结构抗扭强度的同时，尽可能降低刹车盘的整体转动惯量，适配摩托车前轮的轻量化操控需求。材质设定上，整体刹车盘赋予高碳钢材质属性，渲染阶段调整金属材质的粗糙度、反射率参数，还原钢制刹车盘经过表面热处理后的哑光金属质感，对散热孔的孔壁、安装孔的倒角边缘做了精细化的光影处理，让模型的结构层次更加清晰。设计过程中重点考量了刹车盘的动平衡特性，所有结构特征均围绕中心旋转轴做对称分布，避免高速旋转时产生偏摆抖动，同时对摩擦环带的厚度、安装座的连接强度做了结构校验，确保模型既还原实车部件的外观造型，也符合制动部件的结构力学逻辑，可用于摩托车制动系统的结构展示、改装方案参考以及相关教学演示场景。
