可组合拆装益智旋转陀螺结构设计

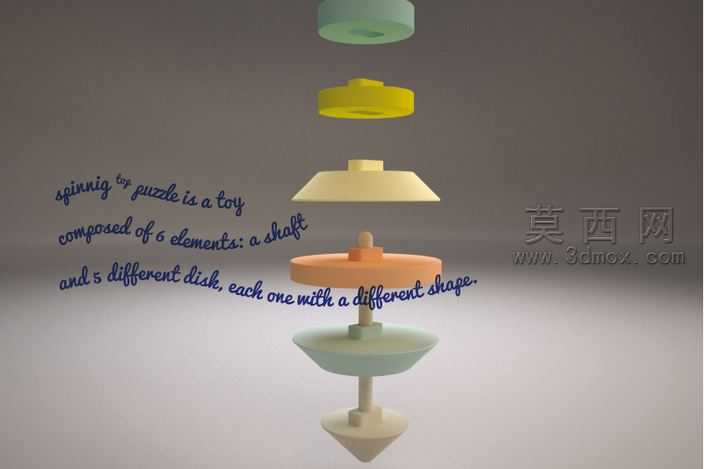

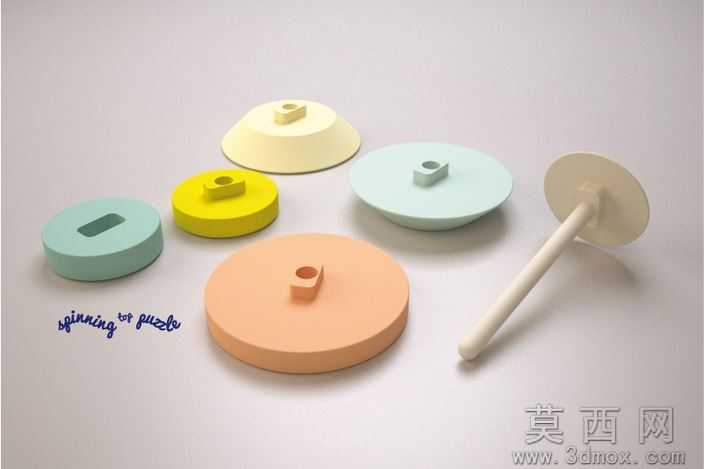

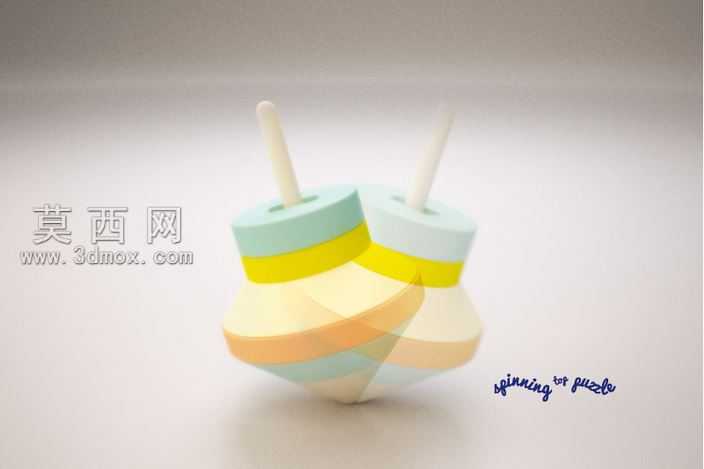

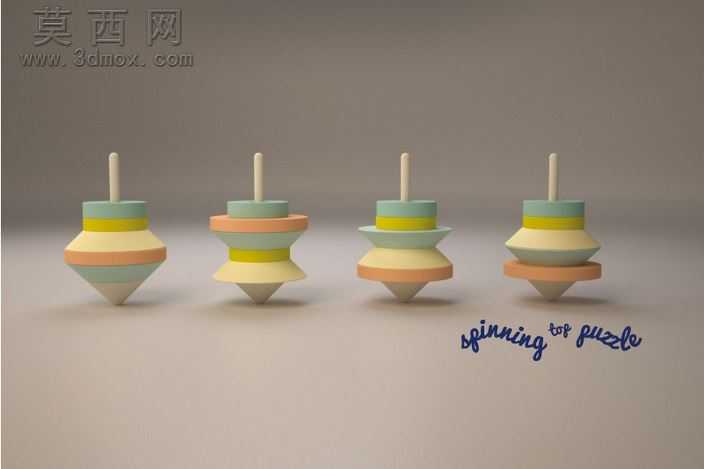

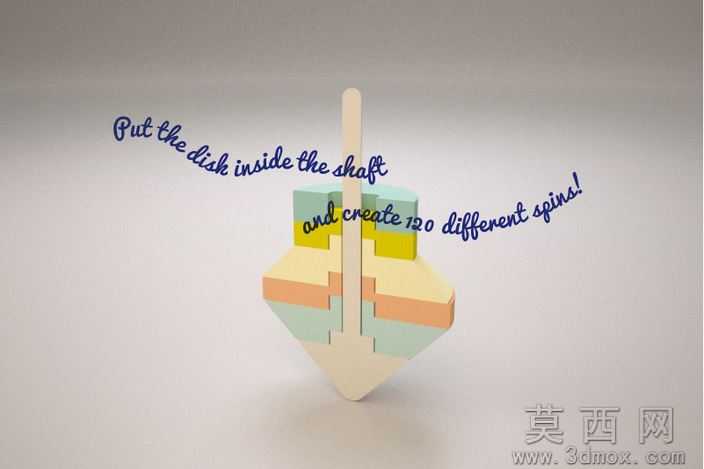

本作品为益智类拼装旋转陀螺的三维设计成果，整体采用模块化拆分的设计思路，将完整陀螺拆解为1根中心转轴与5片造型各异的转盘构件，通过三维建模软件完成全参数化的结构搭建。建模阶段首先确定中心转轴的基准轴线，以阶梯轴结构作为装配基准，轴身设置多段不同直径的定位轴段，每段轴段的长度与直径均匹配对应转盘的中心安装孔尺寸，保证各转盘装配后同轴度误差控制在合理范围内，避免旋转时出现偏心晃动的问题。五片转盘分别采用差异化的轮廓造型，从顶部到底部分别设计为浅凹圆盘形、凸缘帽形、宽边锥形、阶梯盘形、尖底托形，每片转盘的边缘都做了顺滑的圆角过渡处理，既避免尖锐棱角带来的安全隐患，也能优化旋转时的空气动力学表现，降低风阻对旋转时长的影响。材质渲染阶段针对不同构件做了区分化的材质设置，五片转盘分别赋予低饱和度的莫兰迪色系哑光塑料材质，分别对应浅绿、明黄、米白、暖橙、浅青的柔和配色，中心转轴采用浅米色的硬质工程塑料材质，整体渲染采用柔和的漫反射光照环境，清晰展现各构件的分层结构与造型差异，同时通过爆炸视图的呈现方式，直观展示所有构件的拆分状态与装配逻辑。结构设计上充分考虑益智玩具的交互属性，所有转盘与转轴的配合采用间隙适中的滑配设计，既可以轻松完成拆装组合，也能保证装配后整体结构的稳定性，用户可通过不同顺序的转盘叠放组合，搭配出上百种不同的外观造型与配重组合，不同的配重分布会带来差异化的旋转表现，大幅提升玩具的可玩性与探索乐趣。建模过程中对所有构件的壁厚做了均匀化处理，适配3D打印的生产工艺要求，避免出现壁厚突变导致的打印翘曲问题，所有安装孔位均做了导入倒角处理，降低装配时的对位难度，适配全年龄段用户的操作手感。
