卡拉科尔汽车外置涡轮壳体三维结构设计

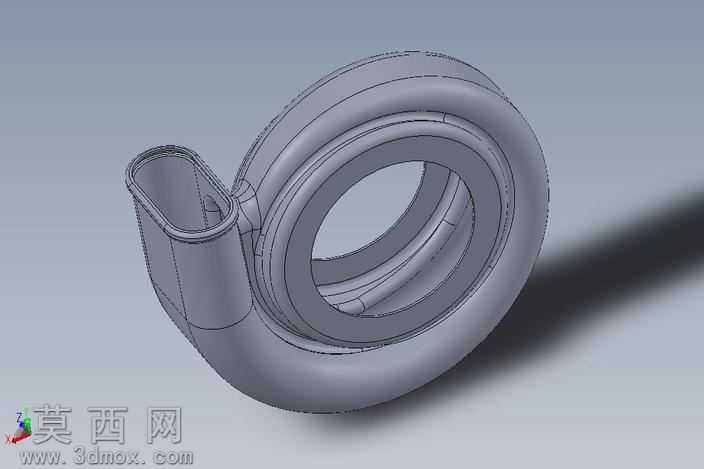

本作品为汽车外置涡轮的壳体结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理涡轮壳体的核心功能逻辑：作为涡轮增压器的外置容纳构件，需要同时满足气流导向、部件容纳、结构支撑的多重需求，因此建模初始阶段先绘制核心流道的中心引导线，精准匹配外置涡轮的气流走向，确定蜗壳的螺旋渐开线轮廓参数，保证流道截面从进气端到出气端的平滑过渡，避免气流在腔体内形成紊流影响涡轮工作效率。建模过程中优先使用曲面建模工具构建壳体的内外型面，先通过扫掠命令沿着预设的螺旋引导线生成流道的基础曲面，再对进气接口的扁圆形截面、出气端的环形对接面做曲面过渡处理，反复调整曲面的曲率连续性，保证各个衔接位置没有尖锐折角，后续通过加厚命令将曲面转化为实体结构，根据壳体的受力需求设置均匀的壁厚，在进气接口与蜗壳主体的衔接位置做局部加厚处理，提升该位置的结构强度，避免长期受气流冲击出现结构变形。材质设置阶段针对涡轮壳体的实际使用场景，赋予铸铝合金材质，调整材质的金属粗糙度、反光度参数，模拟铸铝件经喷砂处理后的哑光金属质感，在渲染阶段采用工作室环境光，从斜上方打主光源勾勒蜗壳的螺旋轮廓，搭配弱补光展现流道内壁的曲面细节，添加柔和的地面阴影增强模型的立体感，清晰呈现壳体的整体形态与结构特征。结构设计上充分考虑实际装配需求，在出气端的环形端面预留了密封件安装的止口结构，在壳体外侧预留了安装固定的凸台位置，整体结构完全遵循汽车外置涡轮的实际工程设计逻辑，所有曲面与实体结构均经过几何检查，不存在破面、重叠面等建模问题，可直接用于后续的结构验证、3D打印样件制作或者工程图纸的导出工作，完整还原了卡拉科尔外置汽车涡轮壳体的结构特点与功能属性。
