汽车悬架用螺旋弹簧避震器三维结构设计

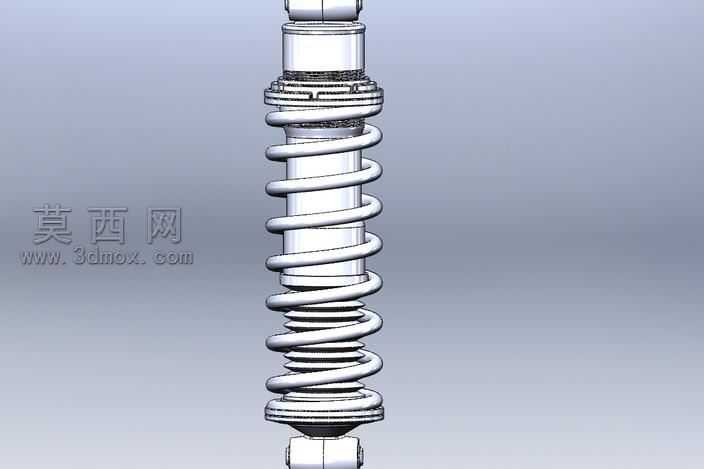

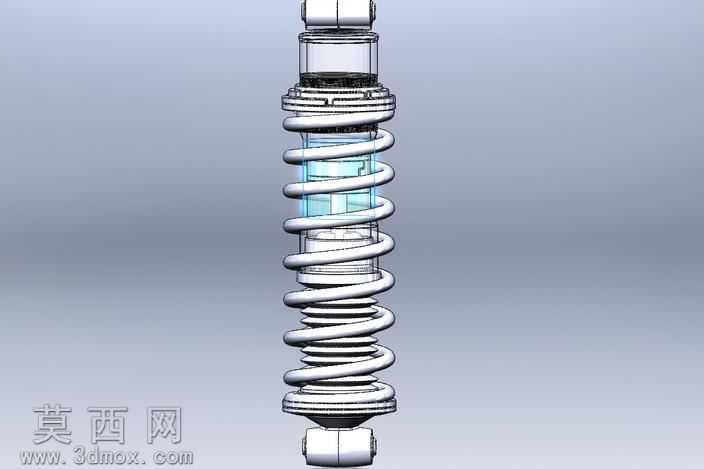

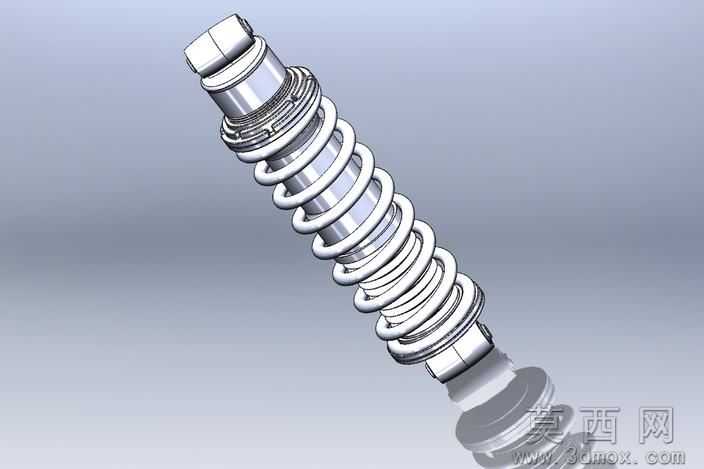

本避震器三维模型采用SolidWorks软件完成全参数化建模，整体结构严格参照乘用车辆悬架系统的实际避震部件比例进行还原，建模过程中对各组成零件进行了独立的参数化设计，确保各部件间的装配关系完全符合实际机械配合逻辑。模型主体包含上下安装吊耳、螺旋减震弹簧、阻尼缸筒、活塞杆、端部密封组件、上下弹簧座等核心结构，建模时对螺旋弹簧的节距变化、簧丝直径、弹簧中径等参数进行了精准设定，还原了避震弹簧在不同受力区间的刚度特性对应的结构形态；阻尼缸筒部分采用分层建模逻辑，区分了外缸筒、内工作腔、储油腔的结构边界，对活塞杆表面的光洁质感、缸筒外壁的金属磨砂质感、弹簧的镀锌金属质感、密封件的橡胶质感分别进行了材质参数调整，渲染阶段采用工作室均匀布光方案，通过多组柔光光源突出金属部件的反光特性与橡胶部件的哑光质感，清晰展现各零件的轮廓边界与装配层次。设计过程中重点考量了避震器的实际工作行程范围，对弹簧预压状态下的各部件相对位置进行了校准，确保上下吊耳的安装孔位同轴度符合装配要求，弹簧座与弹簧端部的贴合面完全匹配，避免出现装配干涉问题；针对阻尼调节结构的细节，模型还原了缸筒端部的调节旋钮与密封结构的配合关系，所有倒角、圆角细节均按照实际机加工工艺要求进行设置，未出现尖锐棱角等不符合生产实际的结构。整体模型装配逻辑清晰，各零件可独立导出用于工程图生成或运动仿真分析，能够直观展现避震器在压缩、回弹行程中的部件运动关系，可用于机械结构教学、悬架系统方案展示、零部件选型参考等场景，建模过程中对通用五金配件的标准化设计逻辑进行了贯彻，所有连接部位的尺寸均参照通用机械零部件的相关标准进行设定，保证模型具备较高的工程参考价值。
