菱形剪式螺旋千斤顶三维结构设计

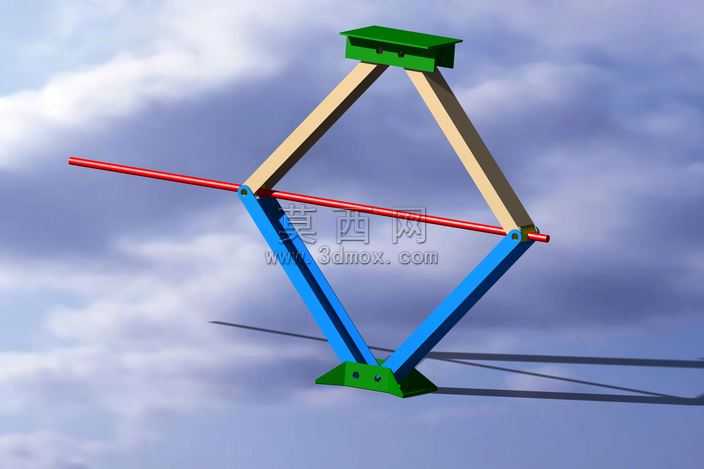

本作品为剪式螺旋千斤顶的三维参数化建模成果，建模过程严格遵循机械设计规范，先完成各零部件的独立建模再进行虚拟装配，全程保证各运动副的配合精度与干涉检查。建模阶段首先绘制底部绿色支撑底座的草图，通过拉伸、倒角、孔位特征创建完成底座实体，底座预留铰接安装孔与防滑支撑面，保证设备放置的稳定性；上下两组浅米色、蓝色的剪臂构件采用等长对称设计，分别通过铰接轴连接形成菱形四杆机构，剪臂的铰接孔位经过同轴度约束，保证机构运动时无卡滞；顶部绿色承载台同样设置铰接连接位，顶面做防滑纹理处理，用于承接被顶升的重物；中间贯穿的红色螺旋杆为核心传动部件，杆身加工梯形传动螺纹，与剪臂中部的铰接螺母块形成螺旋传动副，转动螺杆时即可带动两个中部铰接点沿螺杆轴向相对移动，从而驱动菱形机构变形实现顶部承载台的升降动作。材质与渲染阶段，针对不同部件赋予对应材质属性：支撑底座与顶部承载台赋予铸铁材质，添加哑光绿色漆面效果，还原工业产品的涂装质感；剪臂构件分别赋予木质纹理与工程蓝色塑料材质，区分不同构件的视觉层次，便于观察机构运动逻辑；螺旋传动杆赋予红色金属漆材质，突出核心传动部件的位置；场景添加天空背景与地面投影效果，通过光影渲染清晰展现机构的空间结构与运动姿态。设计思路上采用经典剪式连杆机构搭配螺旋传动的组合方案，利用菱形连杆机构的运动特性将螺旋副的回转运动转化为承载台的直线升降运动，整体结构简单紧凑，依靠螺纹自锁特性可在任意顶升位置保持稳定，无需额外锁止结构，适合小吨位重物的顶升作业场景；建模过程中对各铰接处的配合间隙、螺杆的螺纹参数、剪臂的长度比例均做了合理设定，保证机构运动行程符合手动千斤顶的常规使用需求，可直接用于运动学仿真演示、机械原理教学展示或后续的工程优化参考。
