应对地震洪水灾害的可回收纸板庇护所设计

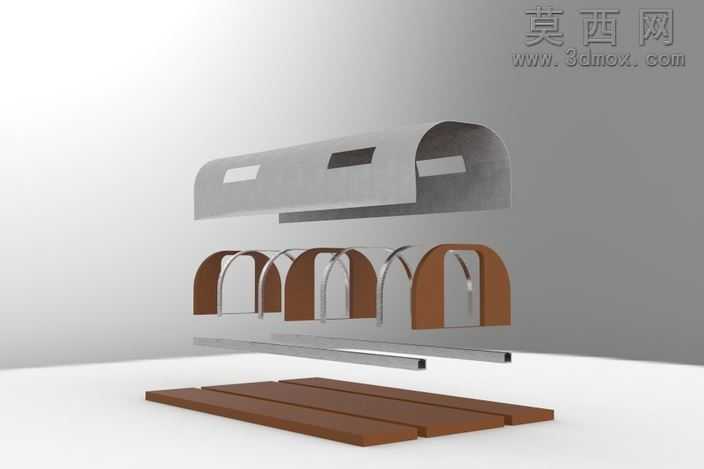

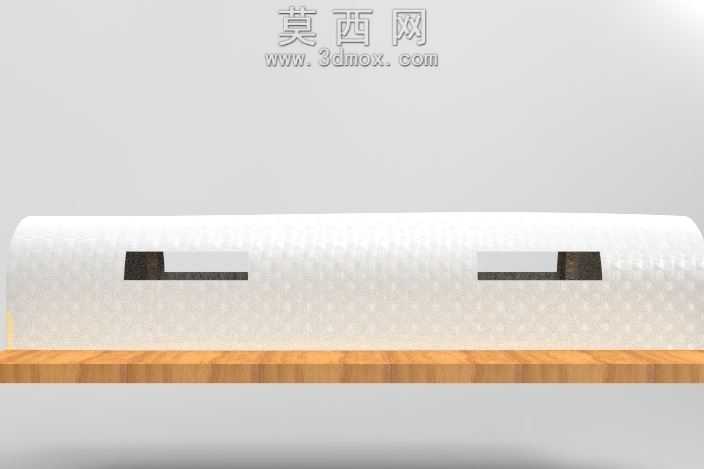

本作品是针对地震、洪水等突发自然灾害场景设计的应急临时庇护所三维模型，整体建模过程围绕灾害场景下的快速搭建、材料易得、环保可回收核心需求展开。建模阶段采用参数化设计逻辑，首先搭建庇护所的核心承载结构：底部采用多块平行排布的加厚板材作为基座，抬升整体居住平面高度，有效规避洪水漫灌时的积水浸泡问题，基座板材的拼接卡槽结构做了公差适配设计，无需额外连接件即可完成快速拼接。主体围护结构采用拱形蜂窝纸板构型，拱形曲面在建模时通过曲面放样生成连续顺滑的弧面，既能够分散顶部落物的冲击载荷，提升抗震抗冲击性能，又能在同等材料用量下获得更大的内部使用空间；多组拱形支撑肋沿庇护所纵向等距排布，肋件之间预留插接槽位，可快速嵌入外层围护纸板，围护板上预留的矩形开窗在建模时做了边缘加厚处理，避免纸板切口处出现应力集中导致的结构破损。顶部的弧形外罩采用一体化曲面建模，与下部拱形支撑结构精准契合，外罩表面做了微弧度排水坡面设计，可快速导走降雨或洪水泼溅的积水。材质渲染阶段，基座板材赋予深棕色木质纹理材质，模拟高强度再生板材的质感，支撑肋与围护结构分别赋予棕色原生纸板与浅灰色防水覆膜纸板材质，还原不同功能部件的材料特性；场景渲染采用柔和的影棚布光，清晰呈现各部件的分层装配关系，直观展示庇护所从基座到支撑结构再到外罩的装配逻辑。设计思路上全程遵循低耗材、易装配、全可回收的原则，所有部件均采用平板化裁切设计，运输时可完全堆叠为平板状态，大幅降低应急运输的空间占用，装配时无需专业工具与专业技能，受灾群众可自行快速完成搭建；整体结构全部采用可完全回收的纸板与木质板材，灾害结束后可直接回收处理，不会产生灾后建筑垃圾，兼顾应急实用性与环保属性。
