透明锤头橡胶手柄安装锤三维装配设计

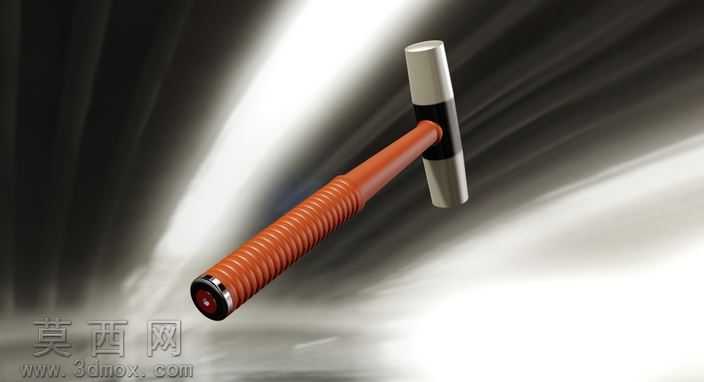

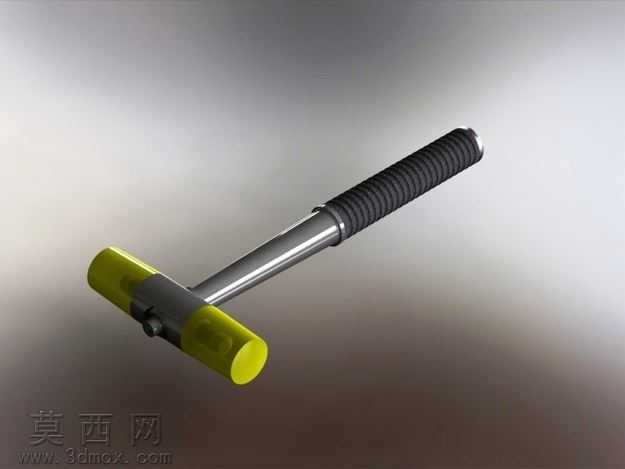

本作品为安装锤的三维装配设计模型，采用CATIA V5完成全流程的零件建模与装配搭建，完整还原了这类软性锤头安装锤的真实结构与外观细节。在零件建模阶段，首先针对锤头部分进行结构拆分，将两端的透明敲击头、中间的金属连接基座分别进行参数化建模，透明敲击头采用半透明硬质弹性材质设计，建模时精准还原其圆柱外形与端部的圆弧过渡结构，保证敲击面的平整性与安装定位的契合度；中间金属连接基座采用金属材质参数设置，建模时预留出与锤柄连接的安装孔位，同时做了表面的细微倒角处理，避免锐边结构带来的视觉生硬感。锤柄部分分为金属连接杆与橡胶握柄两个独立零件，金属连接杆采用细长杆状结构建模，一端与锤头基座做过盈配合的装配约束，另一端延伸至握柄末端做封边结构；橡胶握柄采用带防滑纹理的圆柱结构设计，建模时通过阵列特征还原握柄表面的环形防滑凹槽，同时在握柄与金属杆的衔接处做了贴合的过渡曲面，保证装配后无结构缝隙。在装配设计环节，严格遵循真实产品的装配逻辑，先完成锤头内部零件的同轴约束与轴向定位，再将金属锤柄与锤头基座进行轴向固定约束，最后将橡胶握柄与金属杆进行贴合约束，所有装配约束均符合实际生产中的装配工艺要求，可通过装配模块直观查看各零件的装配顺序与配合关系。渲染阶段针对不同零件设置对应的材质参数，透明锤头添加半透明折射效果与轻微的蓝色色调，还原尼龙或聚氨酯透明锤头的真实质感；金属部件添加金属光泽与细微的磨砂质感，模拟钢材表面的处理效果；橡胶握柄添加哑光黑色橡胶材质，搭配防滑纹理的凹凸质感，提升整体模型的真实度。整个设计过程从实际产品的功能需求出发，兼顾结构合理性与外观还原度，可作为五金工具类产品建模学习、装配工艺演示的参考案例，也可用于相关产品的结构优化设计参考。
