立柱式多关节机械臂三维结构设计

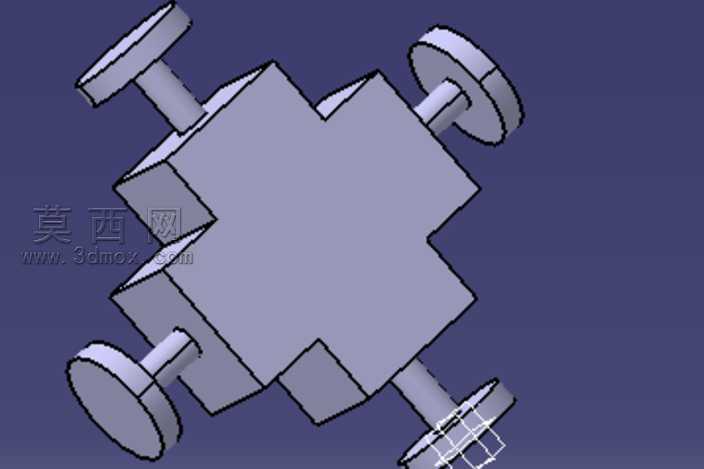

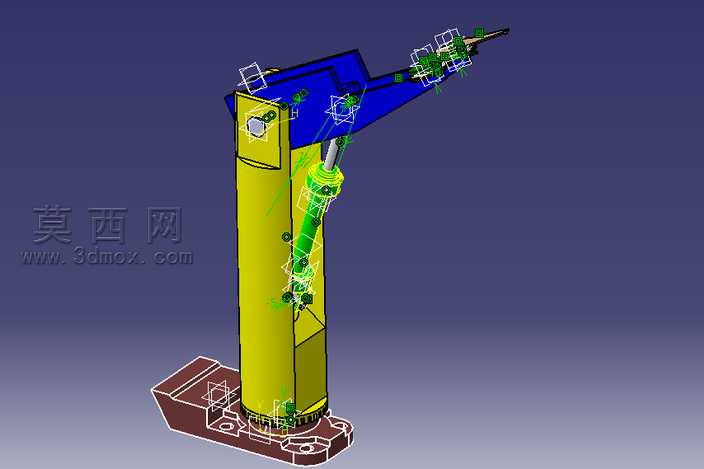

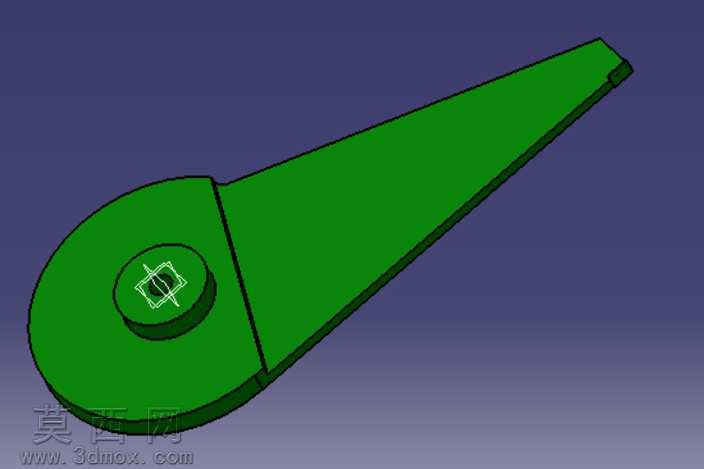

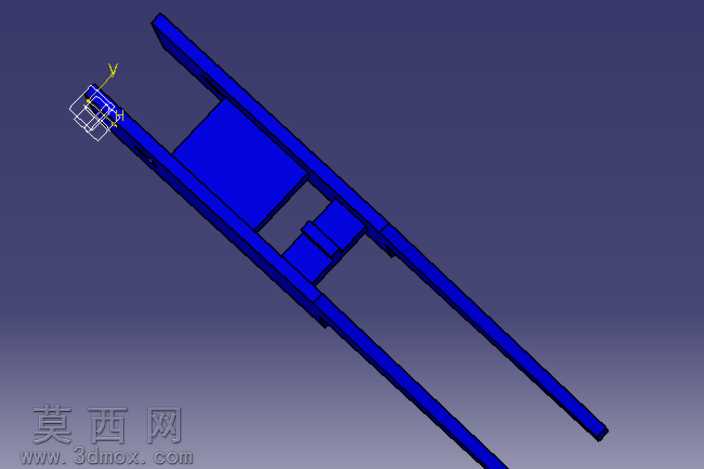

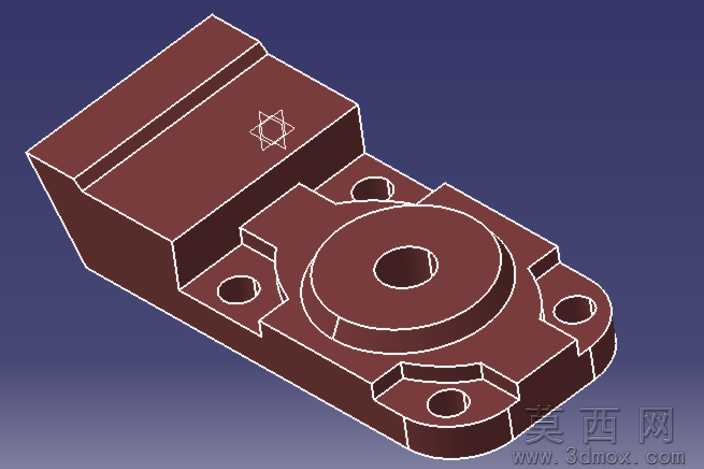

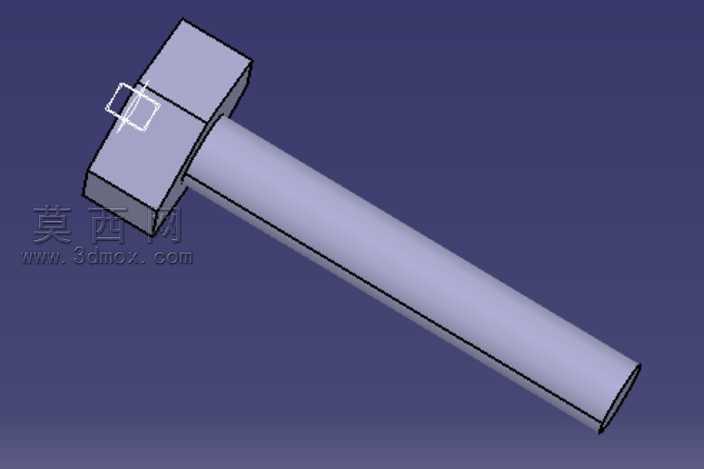

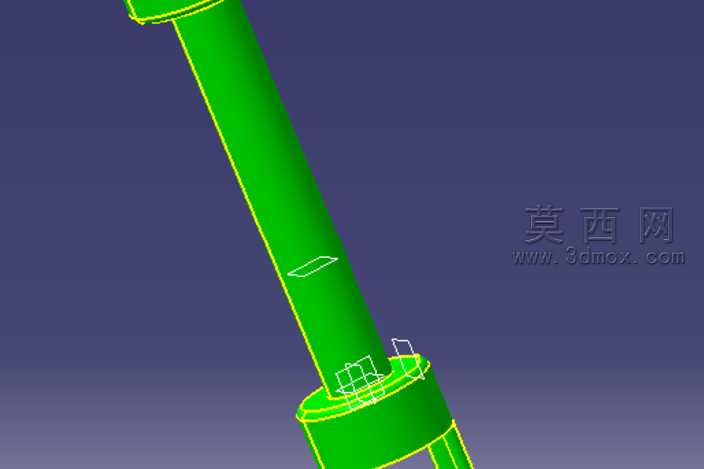

本作品为立柱式多关节机械臂的三维结构设计，整体采用CATIA软件完成全参数化建模，建模过程严格遵循机械设计的装配约束逻辑，从底部安装基座开始逐层向上搭建各功能模块，确保每一处配合关系都符合实际机械装配的公差要求。模型渲染阶段采用了差异化的材质配色方案，底部安装基座赋予棕褐色金属材质，模拟铸铁底座的厚重质感，表面添加了安装孔位、定位凸台等细节特征，还原实际安装基座的加工特征；垂直立柱主体采用明黄色哑光金属材质，清晰展现立柱的棱柱式腔体结构，立柱内部预留了传动组件的安装空间，侧壁设置了检修定位孔与紧固件安装位；臂部的传动连杆组件采用亮绿色半透明与实体结合的材质表现，既能够直观展示内部的推杆、铰接轴、传动关节的布局，又能清晰呈现外部的防护壳体结构；末端执行器部分采用蓝色壳体材质，搭配线框模式展示的关节自由度约束，清晰呈现腕部关节的转动范围与铰接关系。设计思路上采用立柱回转加多关节摆动的构型，底部基座承担整机的固定与承载功能，通过底部的回转支承结构可实现整机绕垂直轴线的大范围回转；垂直立柱内置直线升降传动组件，可带动上部臂体实现竖直方向的位置调整；大臂与小臂之间采用铰接式连杆传动结构，配合绿色标识的传动推杆可实现臂部的俯仰角度调节，各铰接位置均设计了轴承安装位与轴端固定结构，保证关节转动的顺畅性与结构强度；末端腕部设置多自由度转动关节，可适配不同类型的执行末端夹具，满足不同作业场景的动作需求。建模过程中对每一个零件都进行了独立的参数化定义，紧固件、铰接轴、传动杆等标准件均按照机械设计标准建立模型，装配过程中添加了合理的运动约束，可直观模拟机械臂的各关节运动行程，验证各部件之间不存在运动干涉，整体结构紧凑，传动路径清晰，兼顾了结构刚性与运动灵活性，能够直观展现立柱式机械臂的完整机械构造与传动逻辑，可作为机械原理教学、工业机器人结构参考的三维数字化模型使用。
