克莱姆电气连接通道组件三维建模

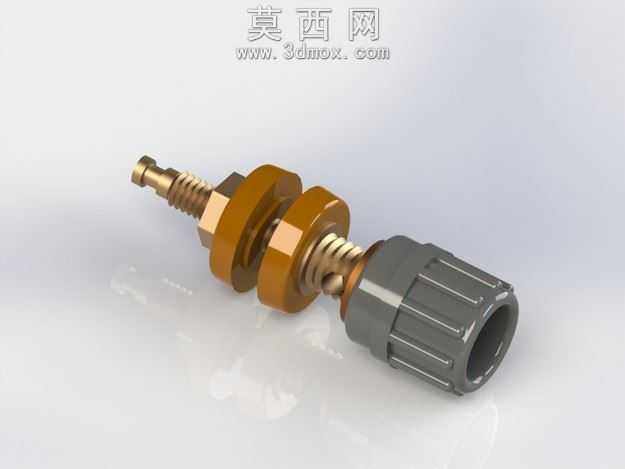

本模型为克莱姆电气连接通道组件，建模过程严格遵循工业电气连接件的实际生产尺寸规范，首先通过三维建模软件完成整体结构的草绘定位，先绘制中心导电接插端的回转体轮廓，利用旋转特征生成带外螺纹的插接头主体，螺纹段采用精确的螺旋扫描特征生成标准牙型，保证后续装配的干涉检查有效性。中部的绝缘固定座采用酚醛树脂材质的视觉表现，建模时先绘制带双凸缘的圆柱基体，通过拉伸切除生成中心穿线孔，凸缘边缘做R0.5的工艺倒角处理，还原实际压装固定的结构细节，两个绝缘座之间的压紧弹簧采用螺旋扫描生成等节距圆柱螺旋结构，弹簧两端并紧磨平的特征通过端面切除实现，还原弹簧预紧压紧的功能结构。尾部的锁紧护套采用工程塑料材质，建模时通过旋转生成护套基体，外表面做等距分布的轴向防滑筋条，采用圆周阵列特征完成12条筋条的均匀排布，护套内部的卡接槽通过拉伸切除生成，保证与前端绝缘座的卡扣配合结构完整。渲染阶段采用工作室光照环境，金属导电部分赋予抛光黄铜材质，调整反射粗糙度参数模拟金属加工后的哑光金属光泽，绝缘固定座赋予热固性酚醛塑料材质，添加细微的颗粒质感还原胶木件的表面纹理，锁紧护套赋予深灰色阻燃ABS材质，表面做轻微的磨砂质感处理，弹簧部分赋予镀锌钢材材质，调整金属高光参数凸显弹簧的金属弹性件视觉特征。整体装配采用同轴心配合与端面重合配合完成各零件的定位，预留出实际装配的合理间隙，还原克莱姆通道作为电气设备穿线连接、同时起到绝缘固定与接线导通作用的功能结构，模型完整还原了该类电气连接件的外部结构与装配关系，可用于电气布线演示、设备装配示意等场景的可视化使用，各零件的建模特征均保留可编辑参数，能够根据实际使用需求调整尺寸规格适配不同的穿线直径与安装场景。
