百叶窗用塑料夹持卡扣结构设计

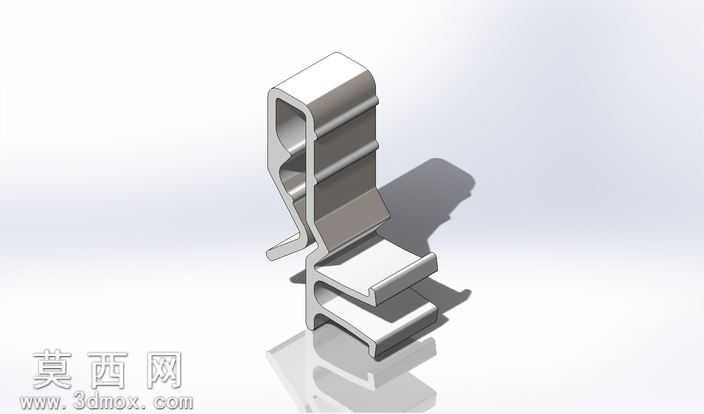

本作品为适配百叶窗使用的塑料夹持卡扣三维模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，全程以实际使用场景的功能需求为核心设计逻辑。建模过程中首先对卡扣的整体轮廓进行草绘定位，精准勾勒出卡扣上部的卡接槽、中部的弹性形变区、下部的承托卡位结构的基础轮廓，通过拉伸、切除、圆角等基础特征逐步细化结构细节，针对卡扣的弹性臂部分做了等壁厚处理，保证注塑成型时不会出现缩痕、缺料等工艺缺陷，同时在应力集中的弯折位置添加了过渡圆角，避免长期使用过程中出现应力断裂问题。材质设定阶段选用常用的改性PP塑胶材质，该材质具备优异的抗弯折疲劳性能与适中的硬度，既可以保证卡扣安装时拥有足够的弹性形变空间实现快速卡装，又能在安装完成后提供充足的夹持力，避免百叶窗帘片出现松脱移位的问题，渲染阶段采用工作室环境光搭配柔和的阴影效果，清晰呈现出卡扣各部分的结构层次与表面质感，还原了塑胶件哑光的表面特征。结构设计上，该卡扣采用一体化成型结构，无需额外装配其他零件即可直接使用，上部的卡槽结构可卡入百叶窗的上边框，中部的多层加强筋结构既提升了卡扣整体的结构强度，又为帘片提供了分层卡位，下部的托举结构可承托帘片底部，保证帘片安装后保持平整状态，不会出现歪斜脱落的情况。设计思路上充分考虑了3D打印快速制作的适配性，整体结构无复杂倒扣、无悬空无支撑的特殊结构，打印时无需添加额外支撑即可完成制作，壁厚设置均匀合理，相比常规卡扣做了加厚处理，抗断裂性能更强，即使使用普通桌面级FDM3D打印机也能打印出强度合格的成品件，完全满足日常百叶窗维修、自制百叶窗的配件使用需求，安装时无需额外工具，直接通过按压即可完成卡扣与帘片、边框的组装，操作便捷，夹持稳固。
