城市交通规划用V型辊轮输送支架结构

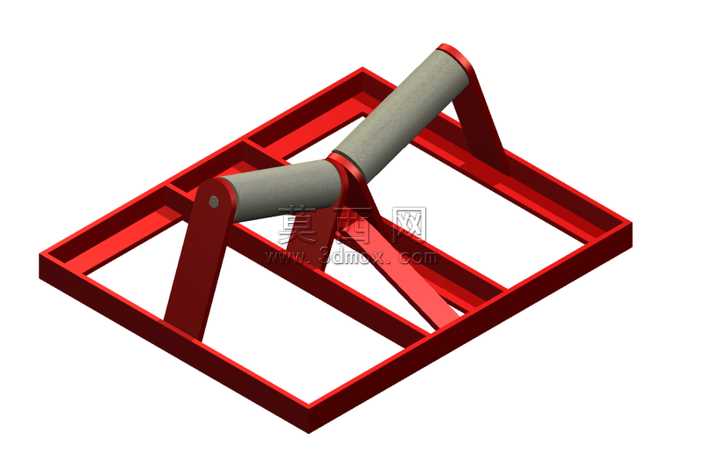

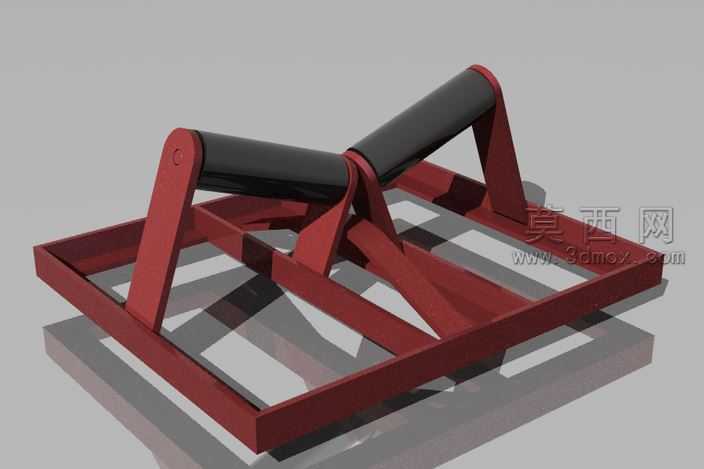

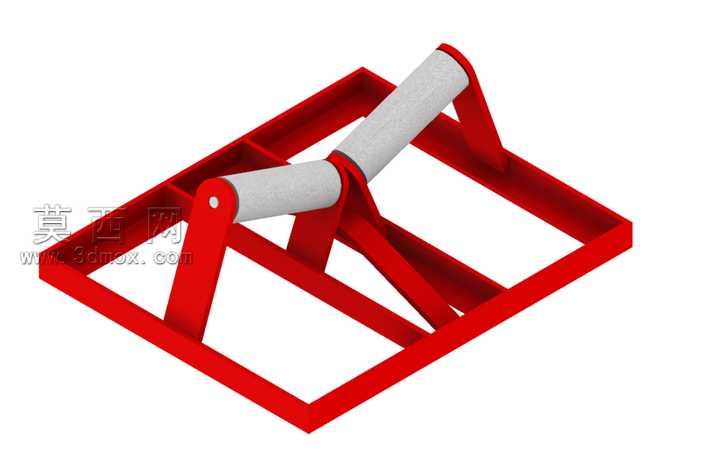

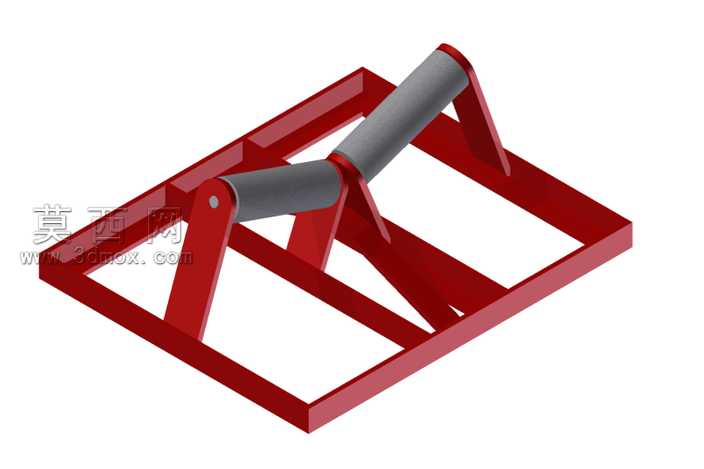

本模型采用Autodesk Inventor进行三维参数化建模，整体结构以方管型材搭建的矩形框架为承载基底，建模过程中严格遵循型材拼接的工艺逻辑，对框架的横竖杆件交接处做了贴合式的布尔运算处理，保证杆件连接面完全贴合无错位，还原实际焊接工装的装配精度。支撑结构采用双侧三角斜撑设计，两个对称布置的立式支撑臂从框架底面向上延伸，斜向加强筋从支撑臂中下部延伸至框架侧边横梁，通过三角形稳定结构强化辊轴承载时的抗形变能力，建模时对支撑臂与框架的连接节点做了圆角过渡处理，避免应力集中的结构缺陷。辊轴部分采用两段式同轴圆柱结构，中间预留铰接间隙，通过销轴与两侧支撑臂顶端的铰接孔配合，实现辊轴的自由转动，建模时对铰接孔与销轴的配合公差做了参数化设定，保证转动副的装配合理性。材质渲染阶段，框架与支撑结构采用哑光金属红漆材质，调整材质的粗糙度参数模拟工业钢材喷涂后的磨砂质感，辊轴部分采用浅灰色哑光橡胶包覆材质，还原输送辊面的防滑接触属性，场景内添加柔和的环境漫反射光，突出结构的轮廓层次与部件间的装配关系，无多余装饰元素，清晰展现各部件的位置与连接逻辑。设计思路围绕城市交通规划场景中物料短距离输送的支撑需求展开，整体结构无冗余部件，在保证承载强度的前提下尽可能简化结构，降低生产加工的焊接与装配难度，底部矩形框架可通过地脚螺栓与地面固定，适配不同场地的安装需求，V型布置的双辊轴可稳定承托圆柱形输送物件，避免输送过程中物件滑脱，铰接式辊轴结构可降低物件输送时的摩擦阻力，提升输送顺畅度。建模过程中对所有部件做了参数化关联，框架尺寸、支撑臂高度、辊轴直径均可通过参数调整快速修改，适配不同承载规格与输送物件尺寸的使用需求，各部件独立建模后通过装配约束完成整体组装，可直接生成工程图纸用于生产加工。
