旋钮式门窗搭扣锁具三维结构设计

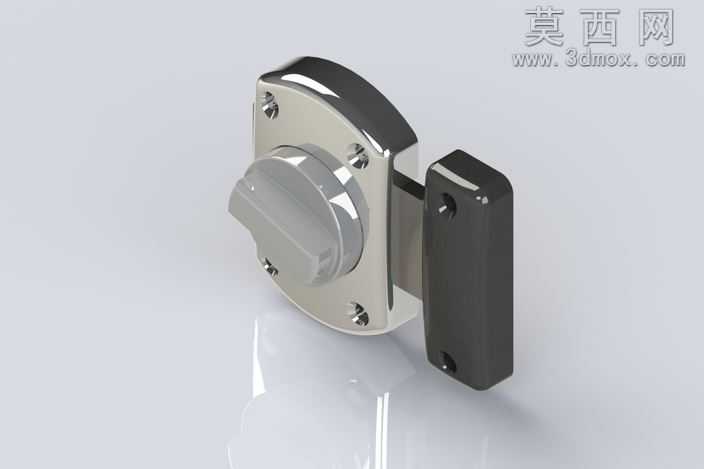

本锁具三维模型采用SolidWorks完成全参数化建模，整体结构分为锁体基座、旋钮操作件、锁舌卡扣、配套扣座四个核心组成部分，建模过程中严格遵循五金件加工工艺规范，对每一处安装孔位、配合间隙、圆角过渡都做了精准的参数约束，确保模型可直接对接后续的工程图导出与生产加工环节。渲染阶段采用金属镀铬与哑光工程塑料双材质搭配，锁体基座与旋钮操作件赋予高反光镀铬金属材质，通过调整环境HDR贴图的光照角度，还原出金属表面细腻的反光质感与边缘高光效果，配套的固定扣座则赋予哑光黑色尼龙材质，调整材质粗糙度参数模拟工程塑料的磨砂质感，两种材质形成鲜明的视觉对比，清晰区分不同功能部件的材质属性。结构设计上采用旋钮旋转驱动锁舌伸缩的传动逻辑，旋钮与内部锁舌通过同轴卡槽连接，旋转90度即可完成锁止与解锁的状态切换，锁体基座上预留四个沉头安装孔，可通过螺丝直接固定在门窗扇体表面，配套扣座预留两个沉头孔对应安装在门窗框体上，锁止状态下锁舌伸入扣座的卡槽内形成可靠的卡扣连接，可有效避免门窗受外力意外开启，整体结构无多余冗余零件，传动路径简短可靠，故障率低。设计过程中重点考量了实际使用的人机交互体验，旋钮表面做了内凹的弧形握持面，符合人体手指操作的触感需求，旋转操作的阻尼感通过配合间隙的参数调整做了合理预留，既不会因间隙过大出现松动晃动感，也不会因间隙过小导致操作卡滞，同时对所有外露的零件边缘都做了R0.5-R1mm的圆角处理，避免安装使用过程中尖锐边角划伤操作人员，兼顾了结构实用性与使用安全性。模型还配套制作了对应的爆炸视图与装配配合动画，可清晰展示各零件的装配关系与工作运动逻辑，方便用于产品展示、结构教学或者二次改型设计。
