钢板弹簧式稳定支腿结构三维设计

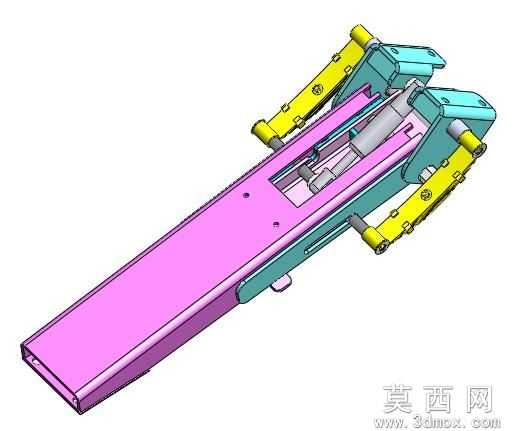

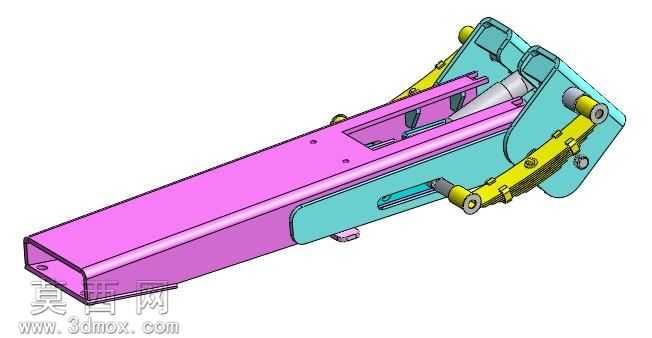

本作品为采用钢板弹簧结构的稳定支腿三维设计，建模过程依托三维参数化设计软件完成，整体装配遵循自顶向下的设计逻辑，先完成整体安装尺寸、承重行程、缓冲行程的参数定义，再拆分各个子零件进行独立建模，最终通过配合约束完成总装，所有零件间不存在干涉问题，可直接用于后续的结构验证与工程图导出。渲染阶段针对不同零件赋予了差异化的材质属性：长条形主体承载梁采用哑光金属漆材质，还原高强度合金钢材的磨砂质感，表面做了轻微的倒角光影处理，凸显型材的加工棱线；两侧的铰接安装座采用亮面青蓝色金属材质，区分固定基座与活动部件的视觉差异；端部的钢板弹簧组件采用明黄色金属材质，突出核心缓冲部件的结构位置，铰接销轴部分做了镀铬亮面处理，还原销轴的表面加工精度，整体渲染效果层次分明，可清晰分辨各个部件的装配关系与功能分区。结构设计上，本作品摒弃了初始方案中的线圈弹簧结构，在设计验证阶段发现线圈弹簧在大负载偏载工况下容易出现失稳、侧向形变的问题，无法满足支腿的稳定性要求，因此替换为钢板弹簧结构。设计思路参考了汽车与卡车的悬架系统设计逻辑：普通乘用车悬架常用的线圈弹簧更适合小负载、高频振动的缓冲场景，而卡车悬架使用的钢板弹簧结构具备更高的承重能力与抗侧向形变能力，更适配支腿需要承受大负载、保持支撑稳定性的需求。为了进一步提升支撑稳定性，设计中采用了两组叠片式钢板弹簧对称布置在支腿端部两侧，通过铰接结构与主体承载梁连接，既可以保留竖直方向的缓冲行程，抵消承载时的冲击载荷，又可以通过钢板弹簧自身的结构刚度限制侧向摆动，避免支腿受偏载时出现侧倾问题，该钢板弹簧的结构参数也可根据实际负载需求调整叠片数量与单片厚度，适配不同承重等级的支腿使用场景。整体结构的安装接口采用标准化的铰接孔设计，可直接适配多数需要外展稳定支腿的设备安装位，主体梁内部预留了伸缩调节的空腔结构，可根据实际使用需求拓展伸缩行程调节功能，兼顾结构稳定性与功能扩展性。
