K型热电偶插座面板安装组件三维设计

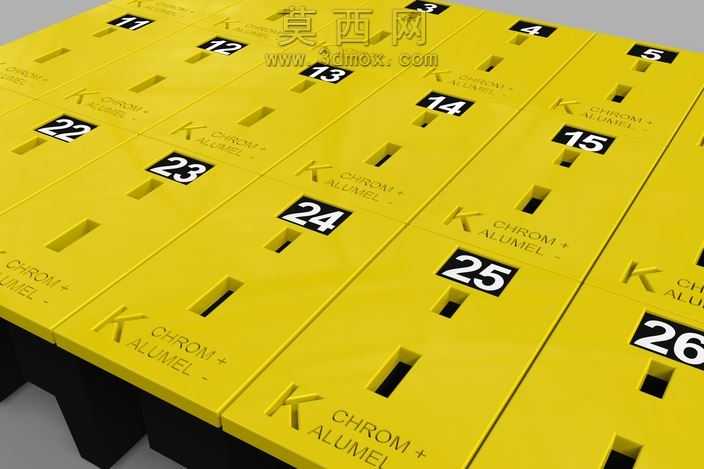

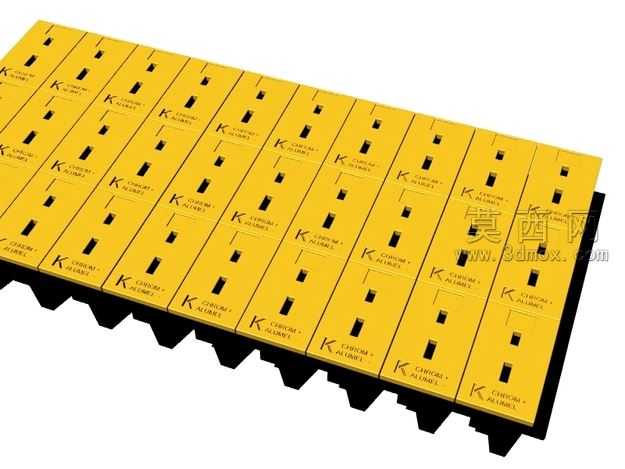

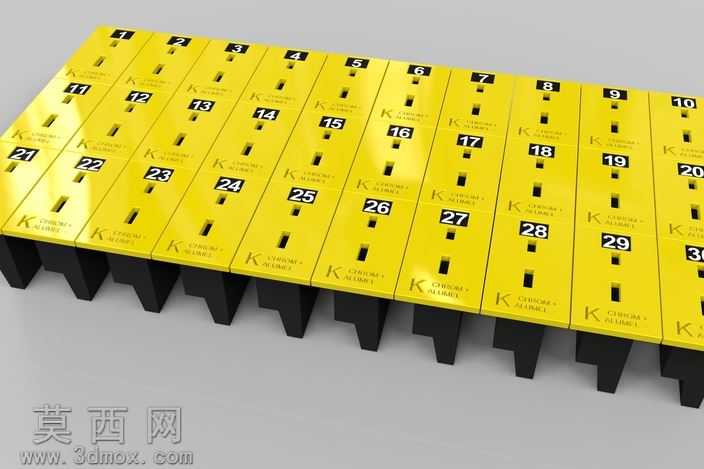

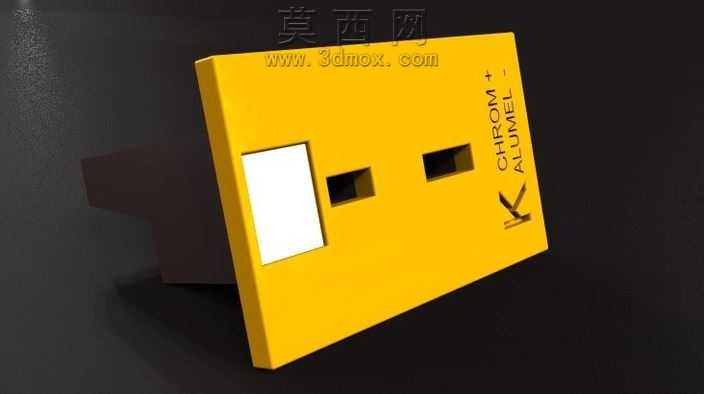

本作品为K型热电偶配套的插座面板安装组件三维模型，建模过程以工业现场实际使用的热电偶接插面板为原型，在三维软件中首先完成整体布局规划，采用32路接插位的阵列式排布设计，单排设置连续编号的接插单元，从1号至32号依次排列，每个单元对应独立的K型热电偶接插端口，满足多通道温度检测场景的集中接线需求。建模阶段先绘制单个插座单元的轮廓草图，精准还原K型热电偶插头对应的插槽形态、定位卡口结构，确保接插配合的尺寸精度，再通过线性阵列命令完成整排单元的排布，严格控制相邻单元的间距，避免接插时出现干涉问题。面板主体采用亮黄色工程塑料材质设计，渲染时赋予高光泽的硬质塑料质感，表面添加清晰的丝印标识，包含每个端口的数字编号、K型热电偶的类型标注，标识位置与实际工业产品的印刷位置完全对应，方便现场操作人员快速识别对应通道。面板底部的插装基座采用黑色哑光工程塑料材质，与黄色面板形成鲜明的视觉区分，基座部分设计有卡扣式安装结构，可直接卡入标准电控柜面板的安装开孔中，无需额外螺丝固定即可完成装配，提升现场安装的便捷性。每个接插单元内部预留了接线端子的安装空间，建模时还原了端子的固定卡槽、导线引入通道结构，确保后续装配时热电偶补偿导线可以顺利接入并完成固定。整体模型的结构设计充分考虑工业现场的使用需求，面板边缘做了倒角处理，避免安装时划伤操作人员，接插端口的导向斜面设计可以让热电偶插头快速对准插入，降低接插难度。渲染阶段采用工作室光照环境，清晰展现面板的光泽质感、标识细节以及基座的哑光质感，通过透视角度完整呈现整排面板的排布效果与安装结构，模型可用于电控柜布线设计、温度检测系统布局演示、工业接插件教学演示等场景，为相关电气系统的设计提供直观的三维参考。
