带电机驱动的十字交叉口吸尘装置结构设计

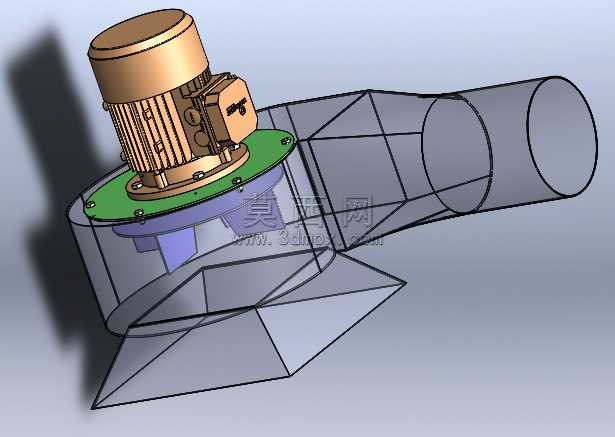

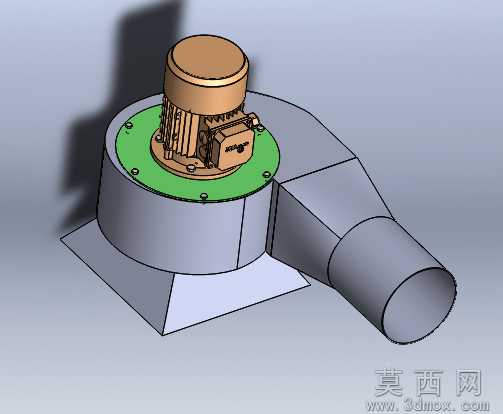

本作品采用三维参数化建模方式完成整体结构设计，建模过程中先对十字交叉口的风道交汇结构进行基准定位，以中心交汇点为坐标原点搭建多方向风道的草绘轮廓，通过拉伸、放样、抽壳等特征操作构建出多通段的风道壳体，壳体采用半透明线框结合实体显示的渲染方式，既能够清晰展示内部流道的走向与交汇形态，也能直观呈现外部壳体的轮廓边界。驱动部分的电机模型采用精细化建模，还原了电机外壳的散热筋结构、接线盒形态、端盖的安装孔位细节，电机底部通过绿色安装法兰盘与风道主体的基座进行装配定位，法兰盘上的紧固螺栓孔位按照圆周均布规则进行阵列排布，保证装配定位的精准性。模型内部设置了与电机输出轴连接的叶轮安装腔结构，腔室与各方向风道平滑过渡衔接，避免流道出现突兀的折角影响气流输送效率。材质分配上，电机外壳赋予古铜色金属材质，模拟工业电机的铸铝或铸铁外壳质感，安装法兰赋予哑光绿色涂装材质，风道壳体赋予半透明浅灰工程塑料材质，既区分了不同功能部件，也让整体装配关系一目了然。设计过程中重点考量了十字交汇风道的气流组织合理性，对各支路风道的管径、交汇段的过渡曲面进行了参数化调整，确保气流从各方向汇入时能够顺畅流向动力段，减少局部涡流阻力。整体装配遵循自上而下的设计思路，先确定风道的整体交汇布局，再匹配对应功率的电机安装尺寸，反向调整基座的安装接口，保证各部件之间无干涉，安装位的配合公差符合常规机械装配要求，模型同时保留了实体特征与线框显示模式，方便查看内部结构与外部轮廓的对应关系，可用于通风吸尘类设备的结构演示、方案验证以及相关教学场景使用。
