保时捷718CaymanGT4RS整车外观结构三维数模

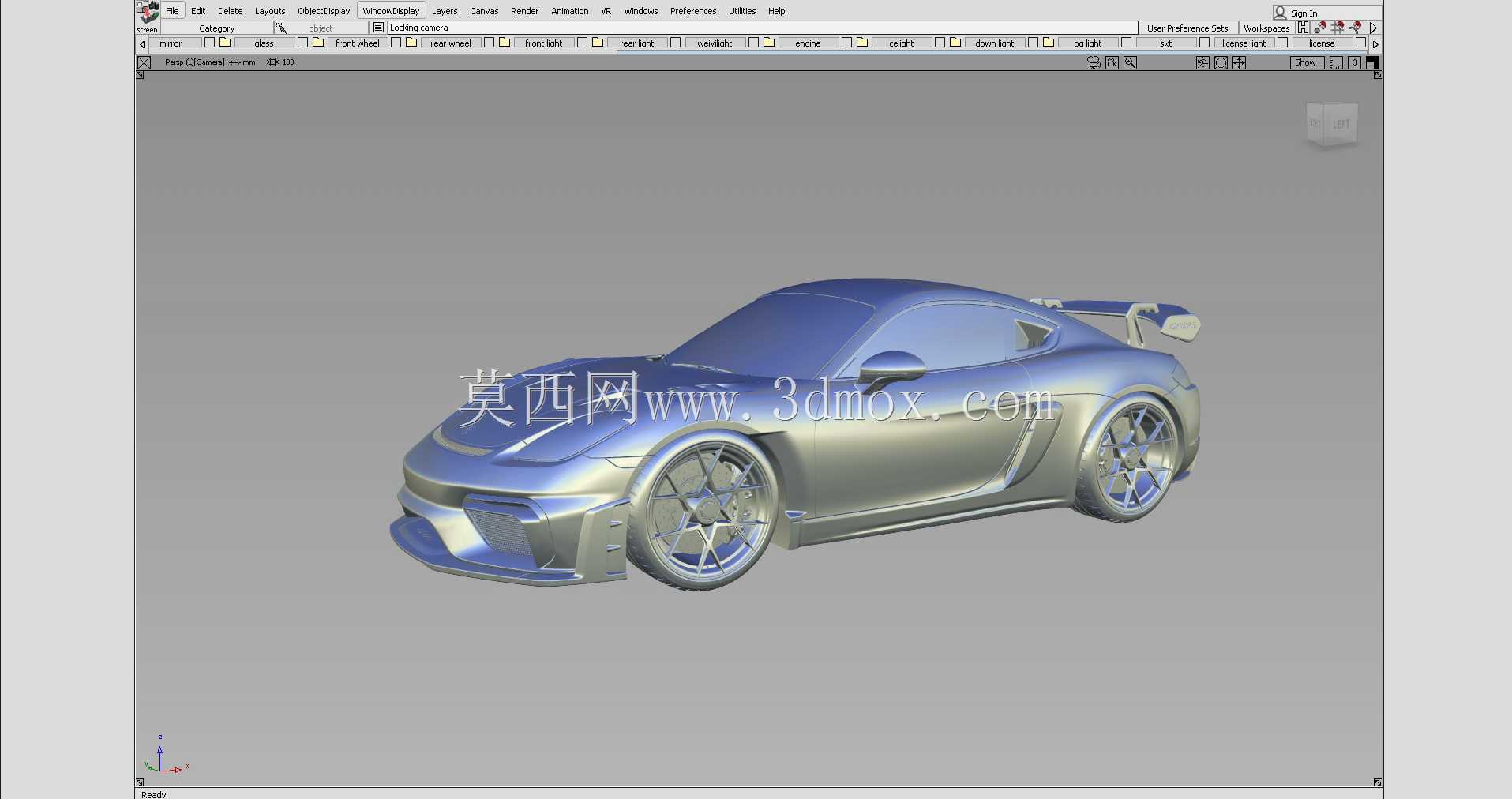

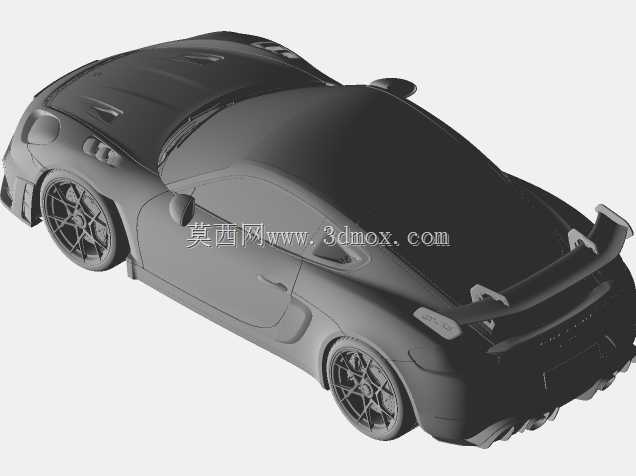

　　这套数模完整还原了保时捷718 Cayman GT4 RS的整车外覆盖件与外露功能件结构，覆盖从车头前徽标安装位、前大灯组轮廓、前保险杠进气导流结构，到车外后视镜安装支座、风挡玻璃雨刮布置、制动系统外露卡钳与通风盘结构，再到车尾大尺寸固定式尾翼、后扩散器、中置排气布局的全部外观几何特征，所有外露部件的分缝、安装贴合面、曲面过渡关系均按照实车扫描逆向逻辑搭建，可直接用于汽车外饰设计参考、改装件开发前期的匹配校核、虚拟展示场景的资产搭建。

　　从实际工程应用角度看，这套数模的曲面质量达到A面级别的连续要求，车身主曲面的G2连续过渡完全满足渲染出图、动画制作的精度需求，外饰件之间的安装间隙预留符合量产乘用车的装配公差标准，比如前保险杠与前翼子板的分缝宽度控制在3.5mm，段差预留0.8mm，完全对齐保时捷量产车型的外饰DTS要求；车外后视镜的安装支座与车门钣金的贴合面做了精准的安装边界定义，支座上的转向灯预留位、镜片调节机构的安装空腔都做了几何预留，可直接在此基础上拓展后视镜内部的结构设计。

　　设计思路上，数模针对GT4 RS的赛道取向特征做了重点还原，前舱盖的通风导流槽、前翼子板的侧腮散热开口、车顶的碳纤维导流结构、车尾尾翼的天鹅颈式安装支架都做了独立的零件拆分，每个独立零件都保留了自身的壁厚特征与安装卡扣位的几何示意，比如尾翼支架与尾箱盖的连接点位置、固定螺栓的过孔尺寸都做了1:1还原，可直接用于改装尾翼的安装点匹配校核，不需要重新测量实车的安装坐标。

　　制动系统部分，数模还原了前六活塞后四活塞的制动卡钳外形、通风刹车盘的散热沟槽结构、卡钳与转向节的安装接口尺寸，卡钳的制动油管走位预留空间、刹车盘与轮毂轴承的配合面边界都做了明确的几何定义，可用于制动系统改装的匹配仿真、轮毂升级的避卡钳校核，数模中轮毂的J值、ET值对应的安装面位置、轮拱内部的转向避让空间都做了完整保留，更换不同尺寸轮毂时可直接做干涉检查，不需要额外搭建轮拱内部的边界数据。

　　风挡雨刮部分，数模还原了对开式雨刮的摆臂长度、刮片覆盖范围、雨刮转轴的安装位置，雨刮停止位的隐藏式收纳结构、与前风挡玻璃的贴合角度都按照实车参数设置，可直接用于雨刮系统的运动仿真校核，验证不同工况下雨刮的刮刷覆盖率、运动过程中与前舱盖、A柱的干涉风险。前大灯部分的数模做了灯腔内部的结构分层，灯罩的透光面曲面、内部日行灯与主大灯的灯组轮廓、大灯与前翼子板/前保险杠的安装定位点都做了几何定义，可直接用于大灯改装的透镜升级匹配、灯膜贴合的曲面展开参考。

　　需要注意的是，这套数模的内饰部分未做完整还原，仅保留了外饰可见的车窗边框、车门拉手等外露特征，针对外饰开发、虚拟展示、改装匹配类的应用场景完全可以满足精度要求，若需做整车底盘、动力系统的深度开发，还需补充对应系统的结构数模做装配匹配。所有外饰件的曲面都做了法线统一处理，导入渲染软件后可直接赋予材质做光影效果调试，不需要额外做曲面修复，车身各部件的坐标原点统一设置在前轴中心与地面的交点位置，方便与底盘、动力系统的数模做坐标对齐，大幅缩短多系统装配的前期准备时间。
