家用多功能食物处理器结构设计

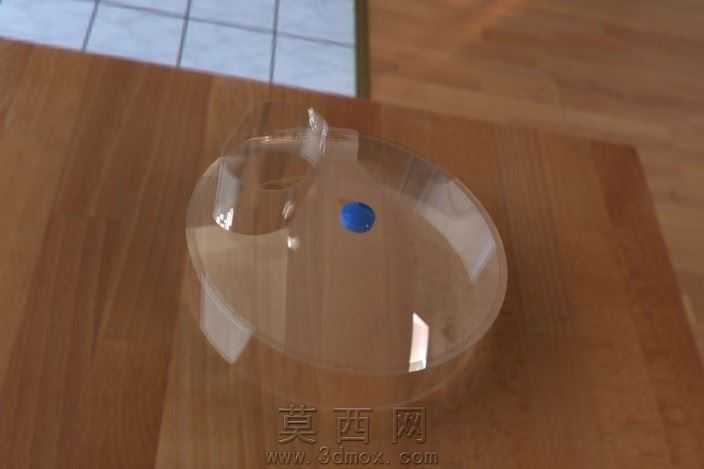

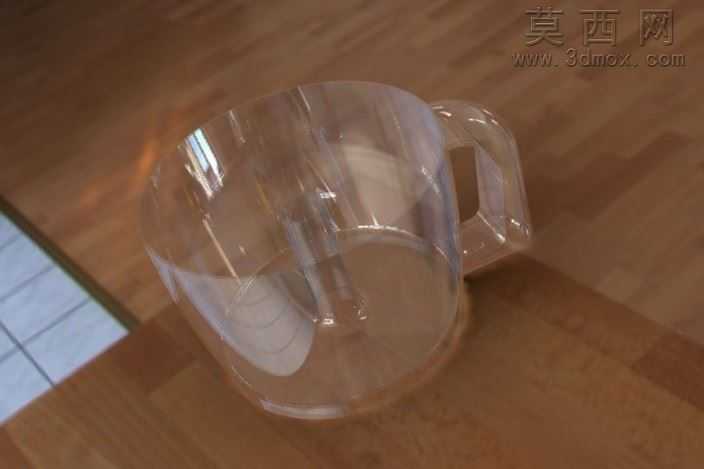

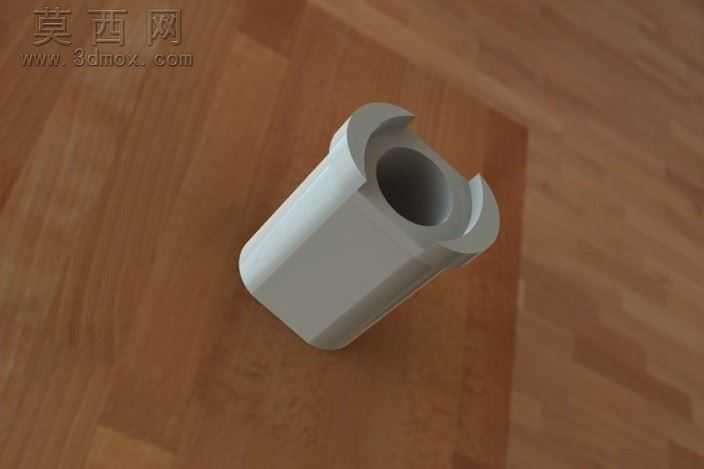

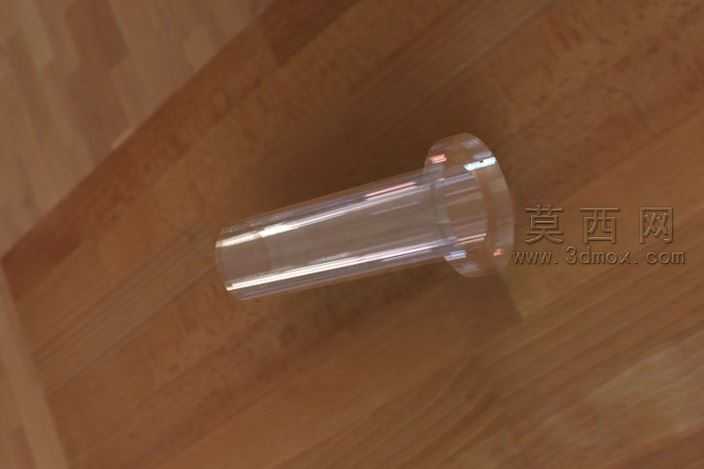

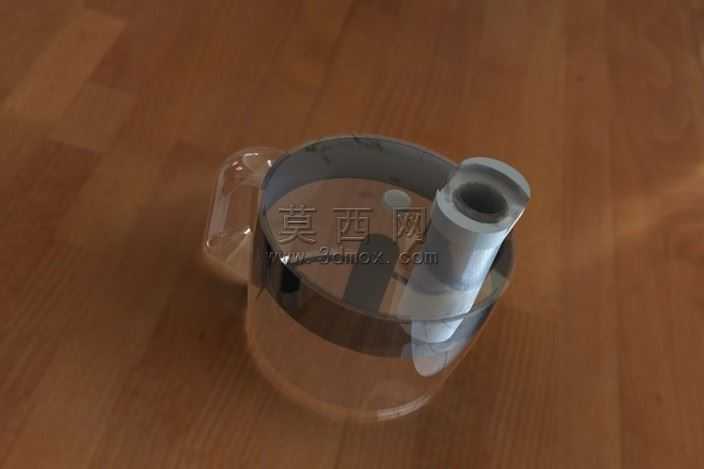

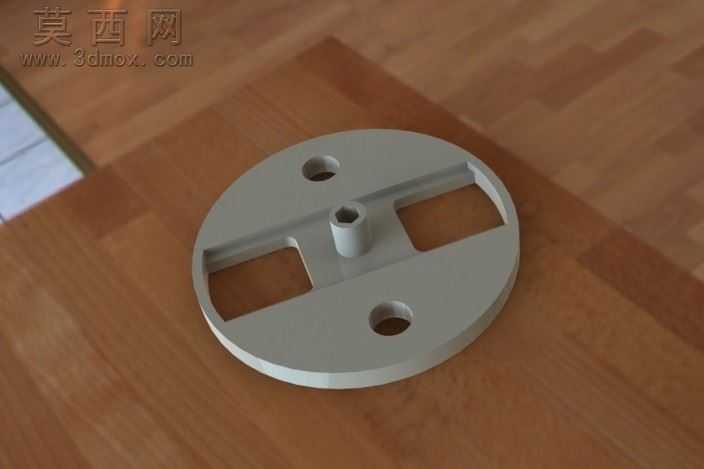

本食物处理器三维模型采用SolidWorks软件完成全参数化建模，建模过程遵循自顶向下的设计逻辑，先完成整体装配骨架的搭建，再逐一拆分各个零部件进行细节设计，确保各部件之间的装配公差符合实际生产要求。模型整体包含透明处理杯体、内置刀组组件、传动连接结构三个核心部分，杯体部分采用带把手的一体化杯身设计，建模时通过曲面放样命令完成杯体弧度的顺滑过渡，把手部分采用人体工学弧度设计，通过多截面实体命令生成贴合手部握持的曲面形态，杯壁厚度按照食品级容器的常规生产标准设置为均匀壁厚，同时在杯口位置设计了卡扣限位结构，用于和上盖组件实现紧密扣合，避免工作过程中食材飞溅。内置刀组组件是模型的核心功能部分，建模时还原了多层错位刀片的结构，刀片采用切削刃与钝面结合的设计，既可以完成硬质食材的切削，也能实现软质食材的搅拌处理，刀轴部分设计了阶梯轴结构，分别对应刀片定位、传动连接、底部密封的不同功能需求，刀轴与杯体底部的连接位置预留了密封件安装槽，可适配常规的食品级硅胶密封圈，防止工作过程中液体渗漏。渲染阶段采用木质桌面作为展示场景，给杯体赋予高透明PC材质，设置合适的折射与反射参数还原透明塑料的通透质感，刀片部分赋予哑光不锈钢材质，通过调整粗糙度参数还原金属刀具的真实质感，场景光源采用柔和的侧上方打光，避免透明材质出现过强的反光影响结构展示。设计过程中充分考虑了家用食物处理器的实际使用需求，整体结构无多余冗余设计，各个零部件均可实现独立拆分，可直接用于后续的结构验证、3D打印手板制作或者生产开模参考，能够满足大部分果蔬、熟食等食材的切削、搅拌、打碎处理需求，整体结构紧凑，符合家用厨电的小型化设计趋势。
