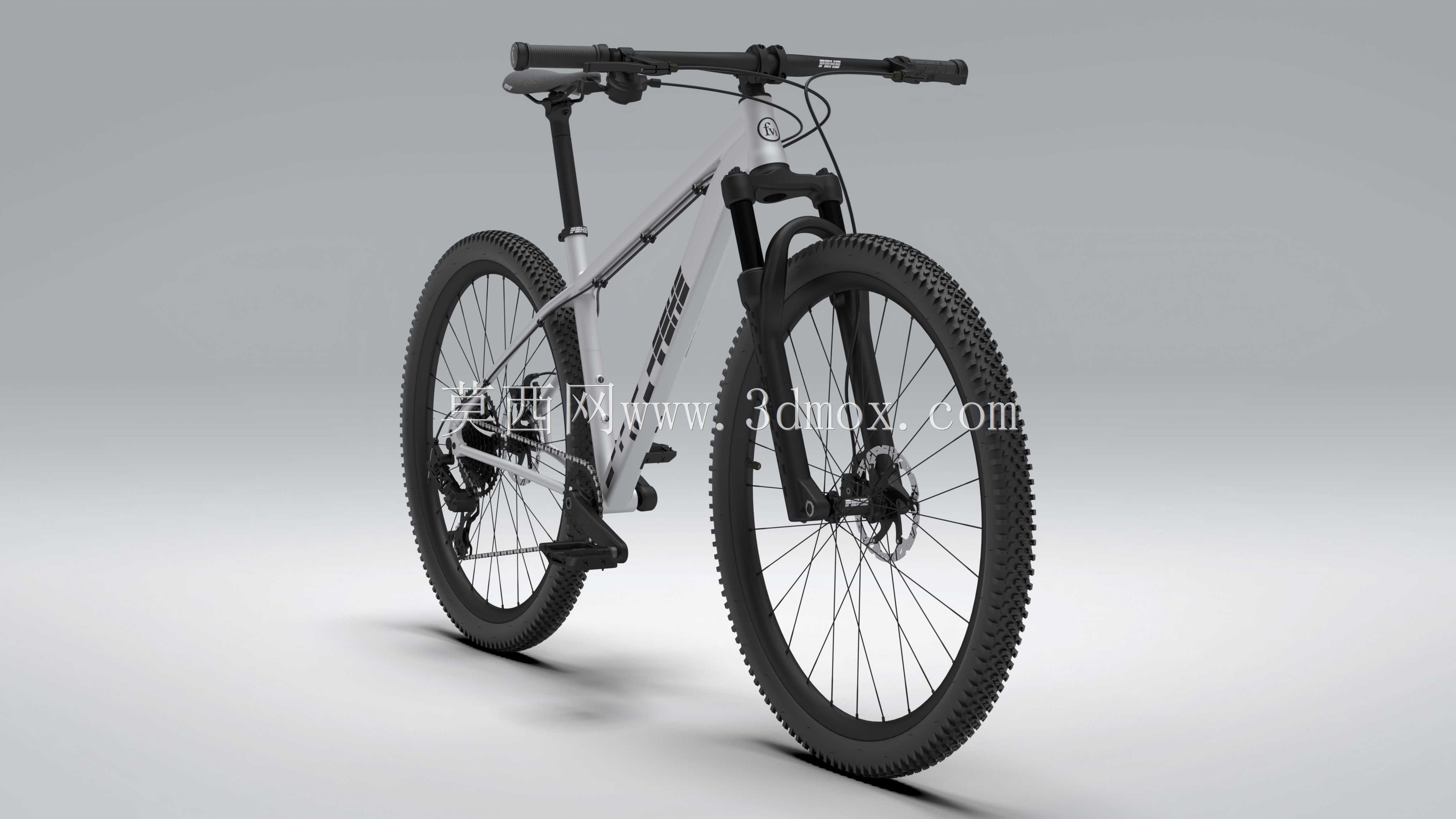

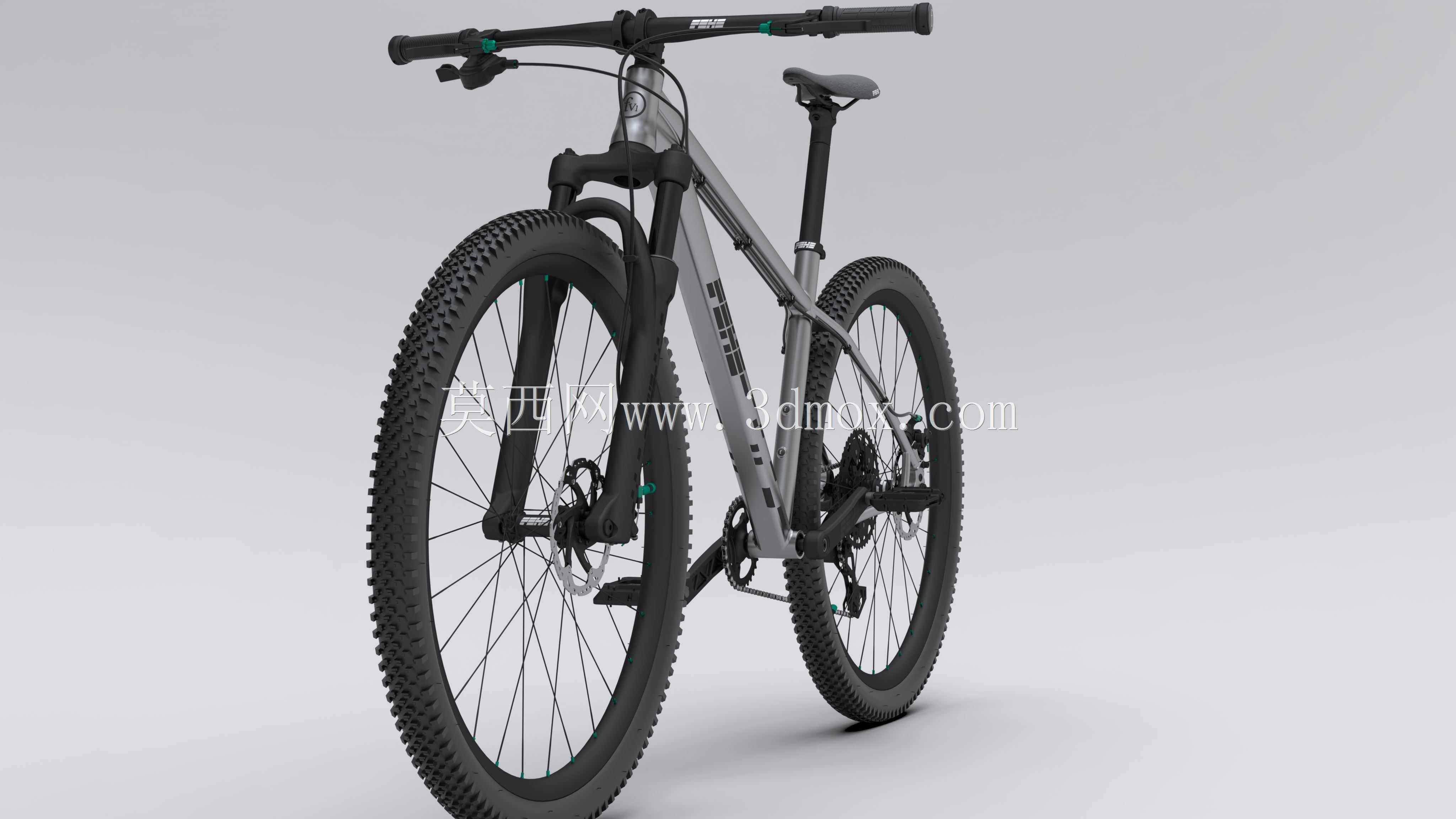

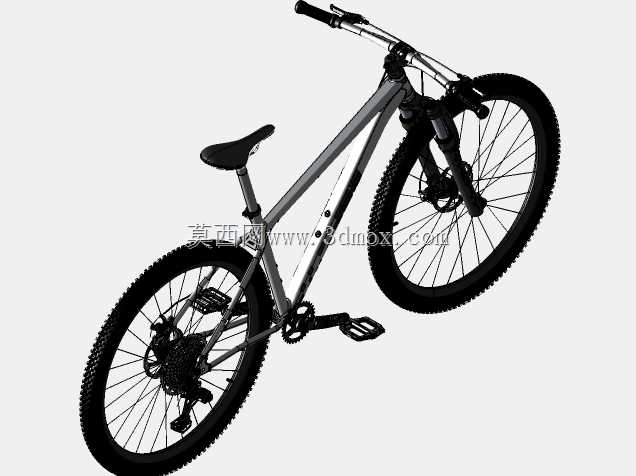

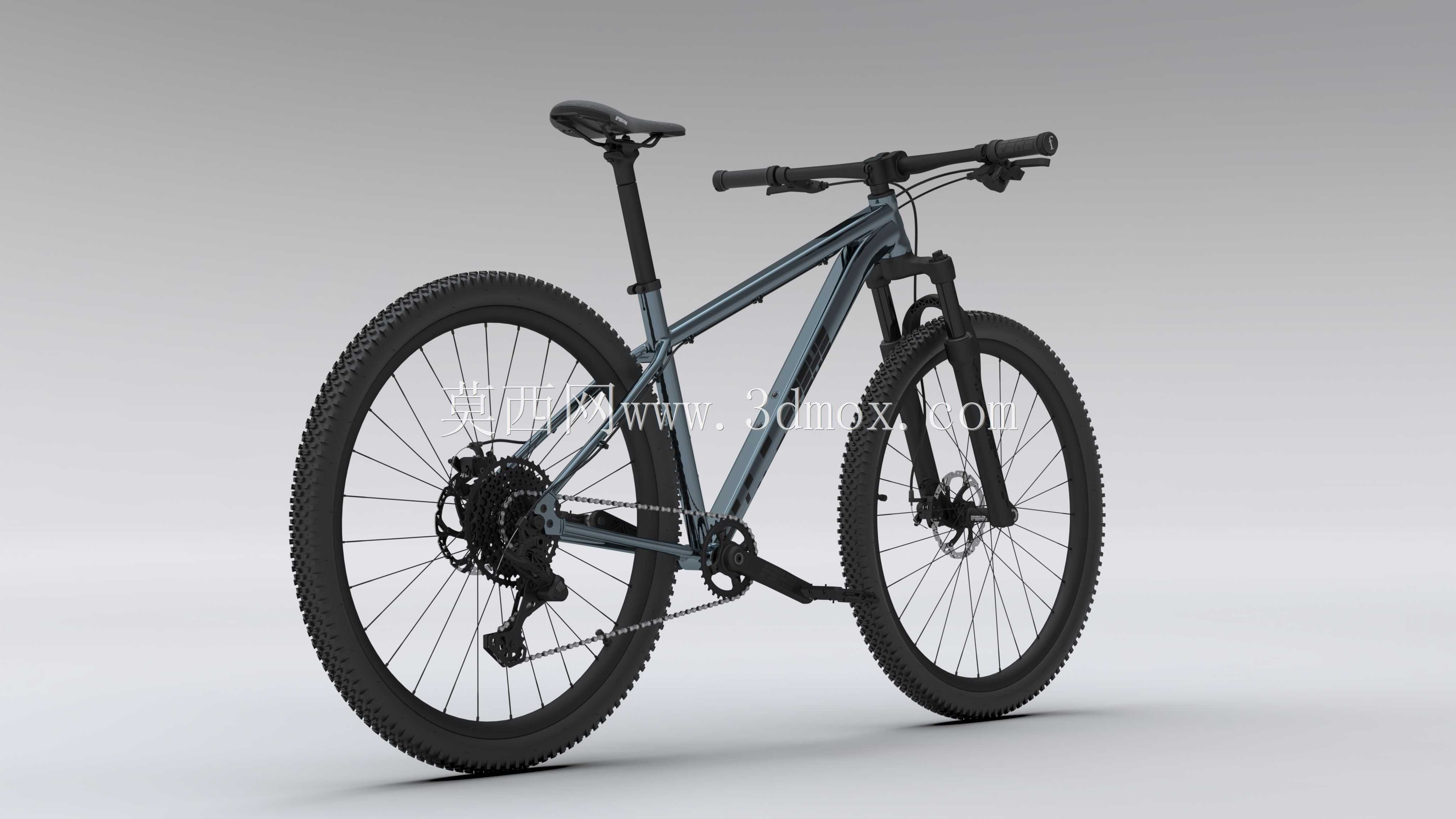

硬尾山地自行车整车结构三维设计

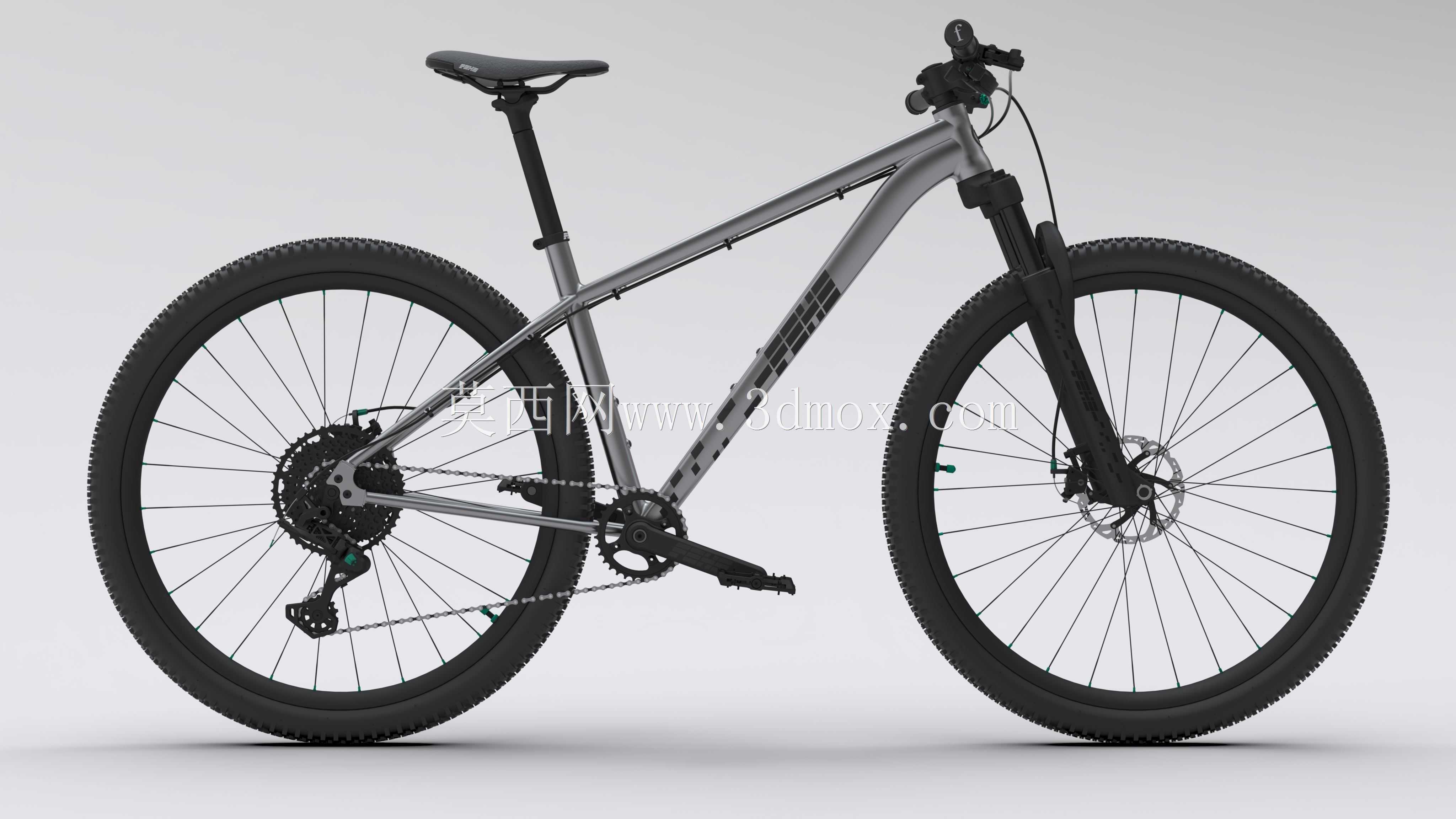

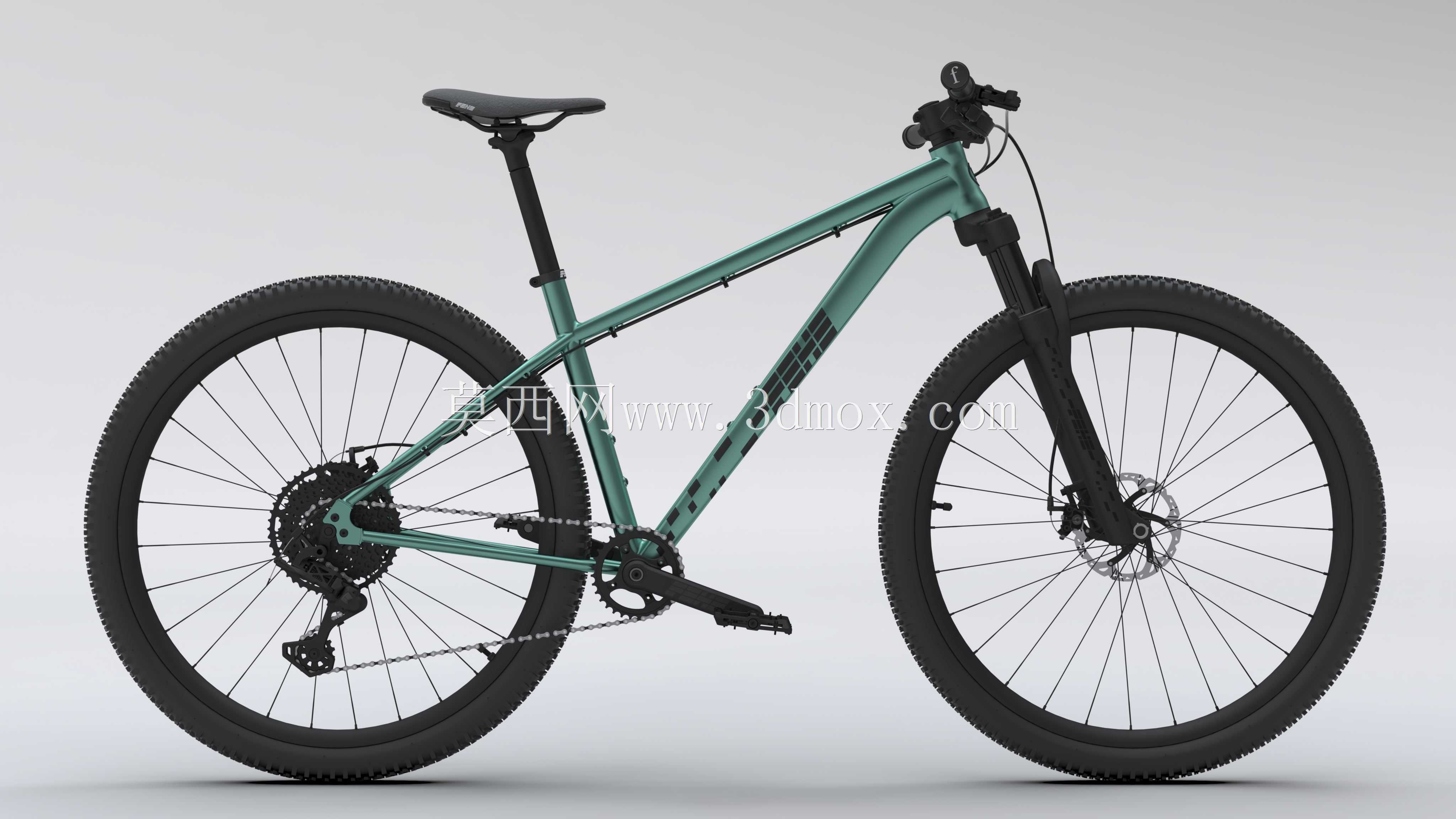

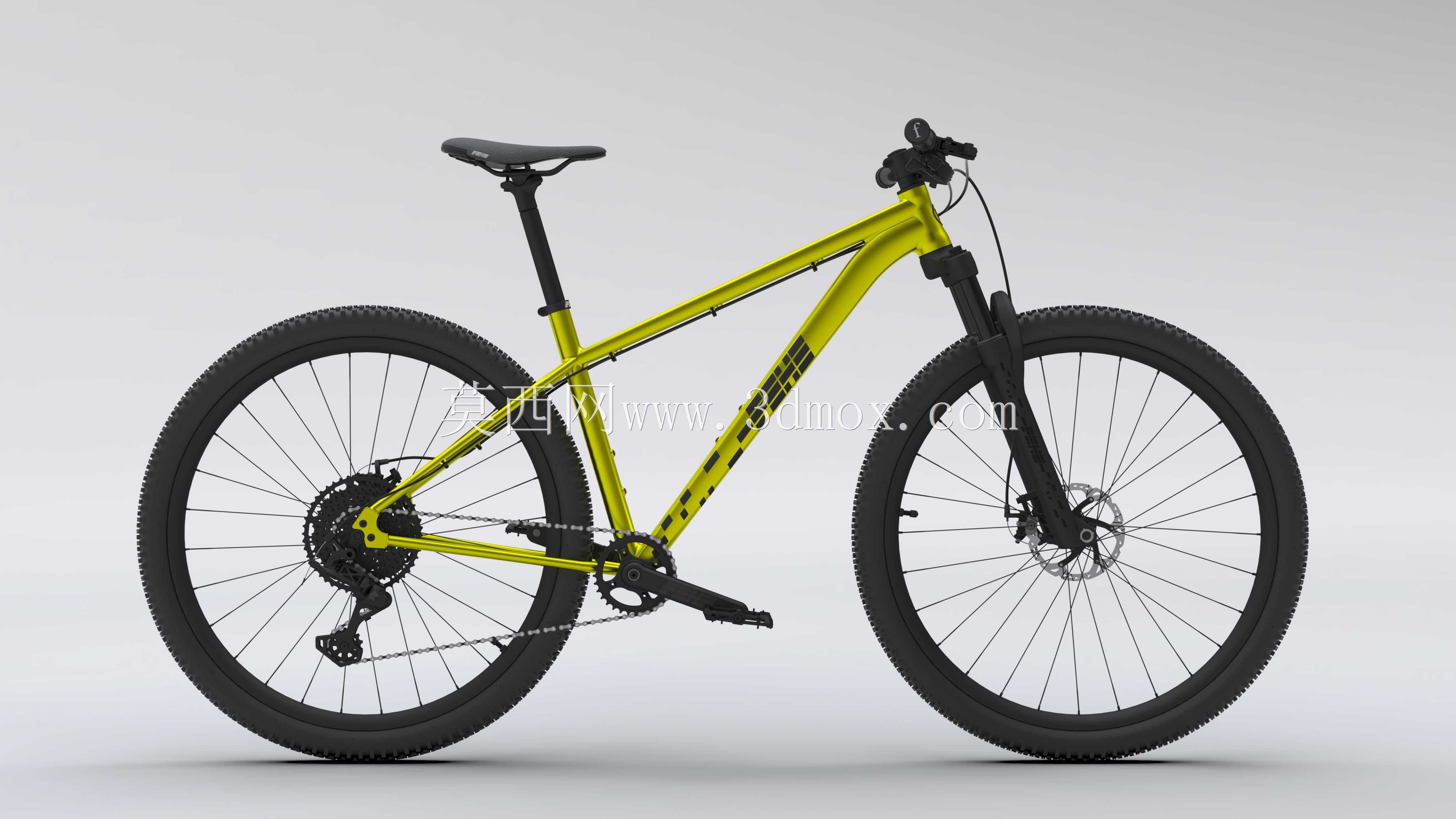

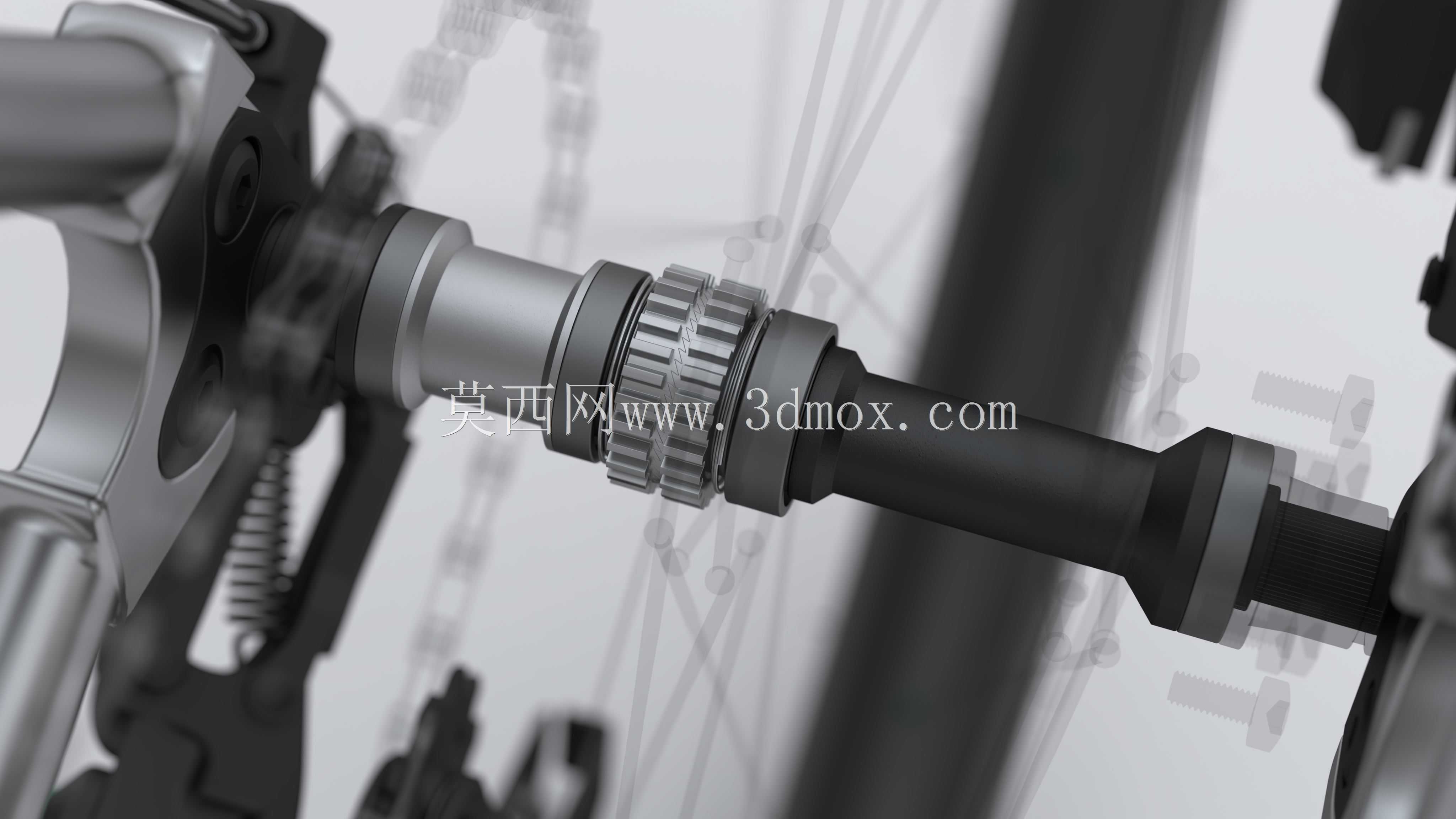

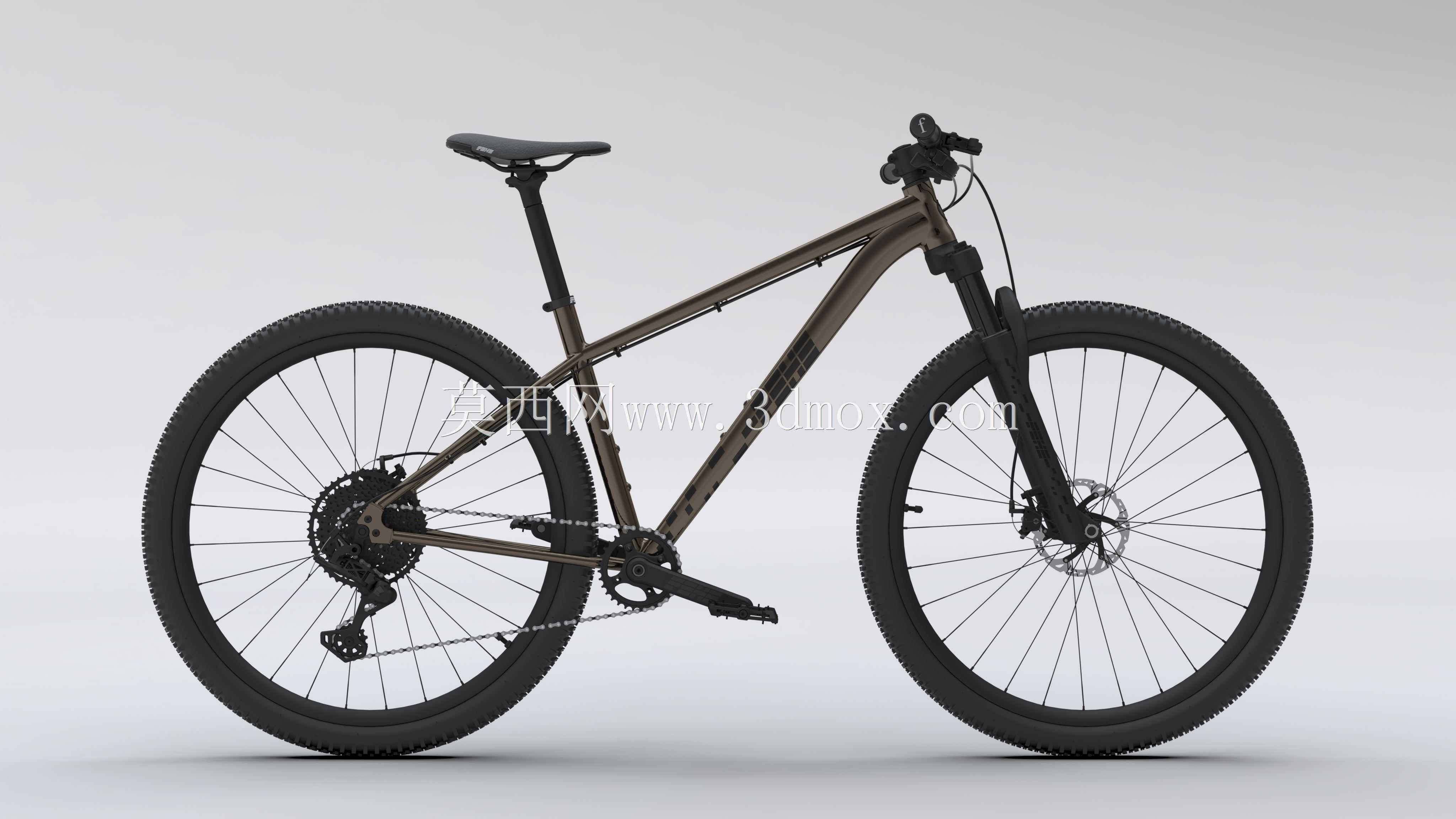

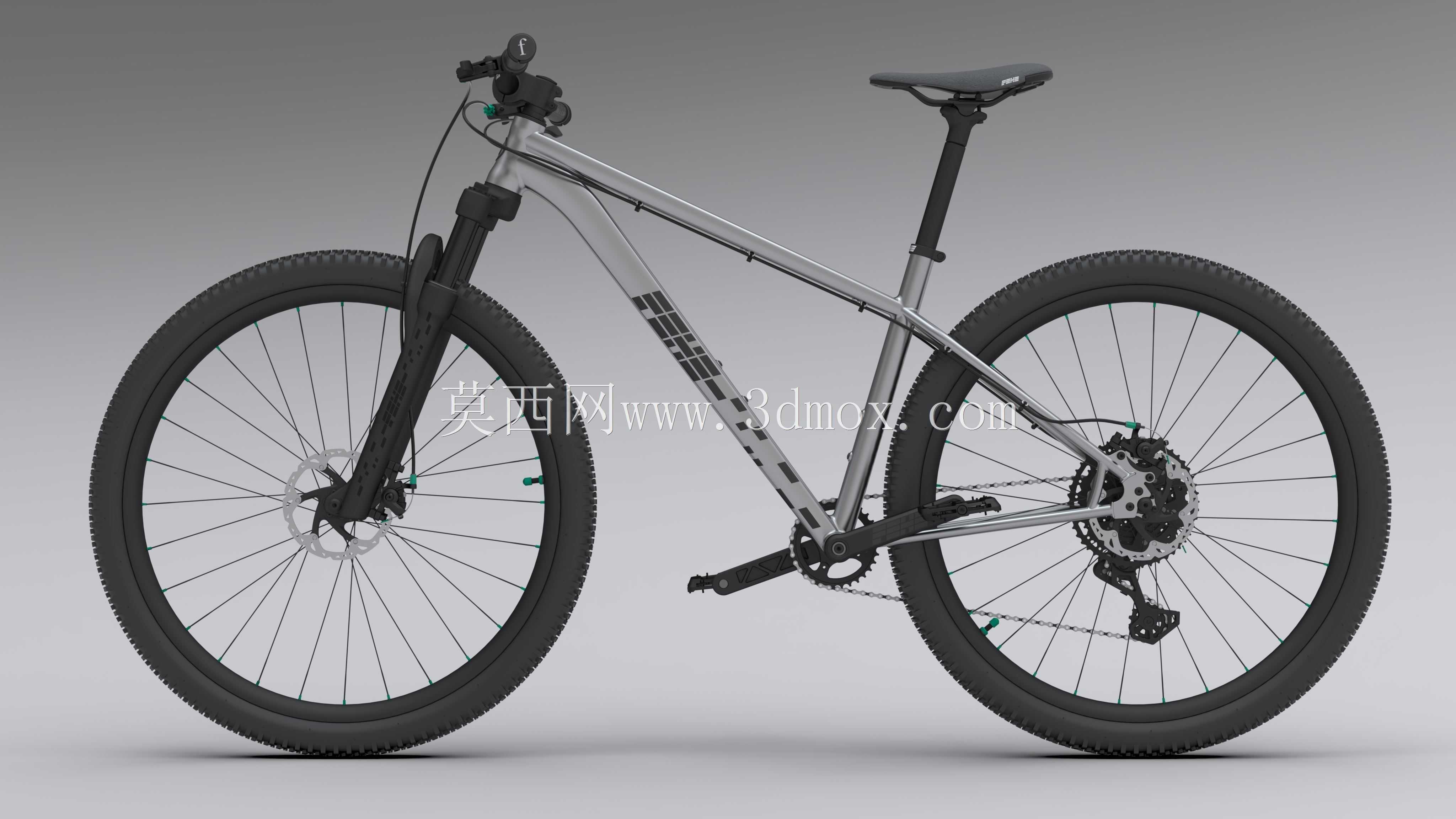

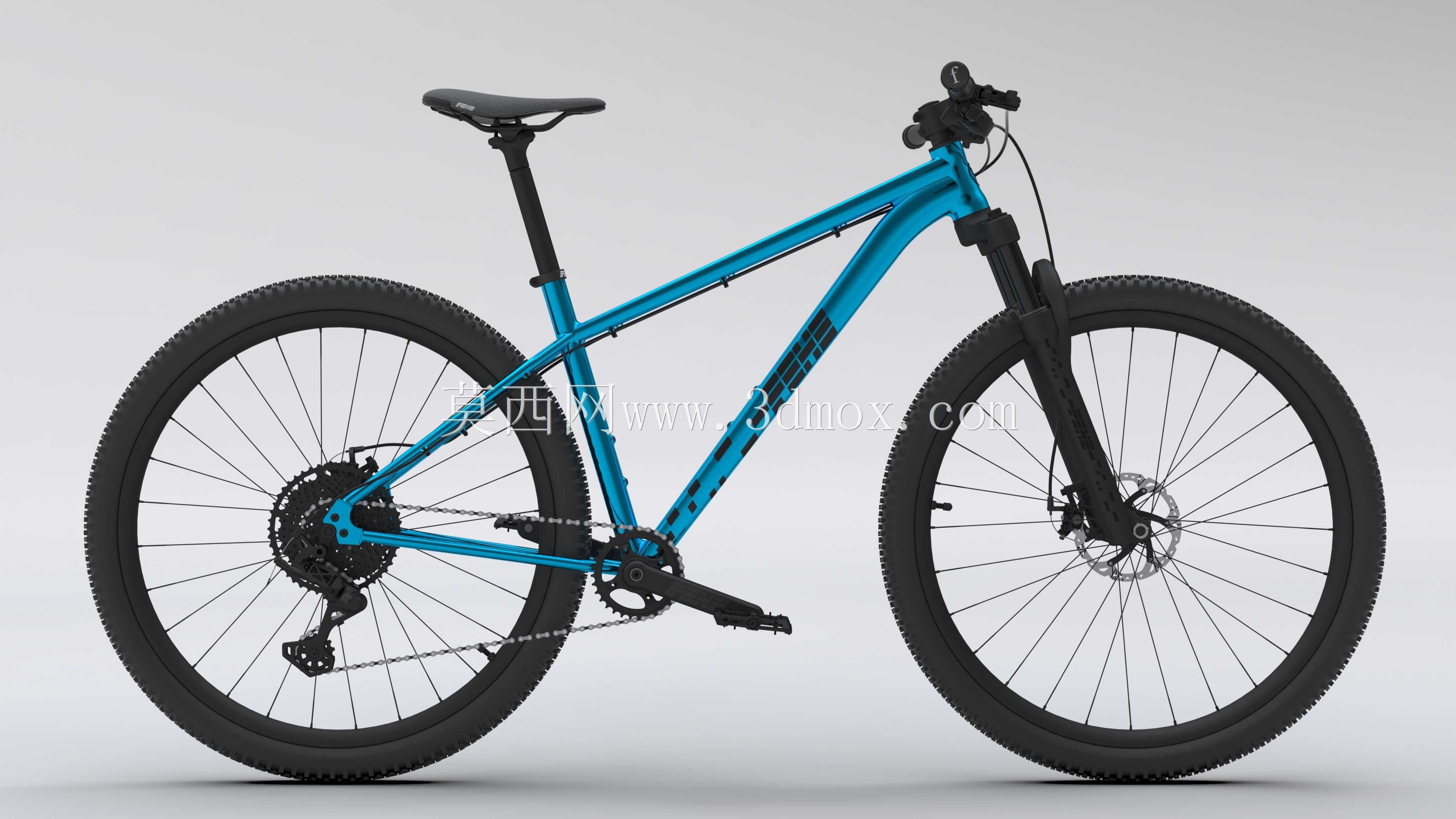

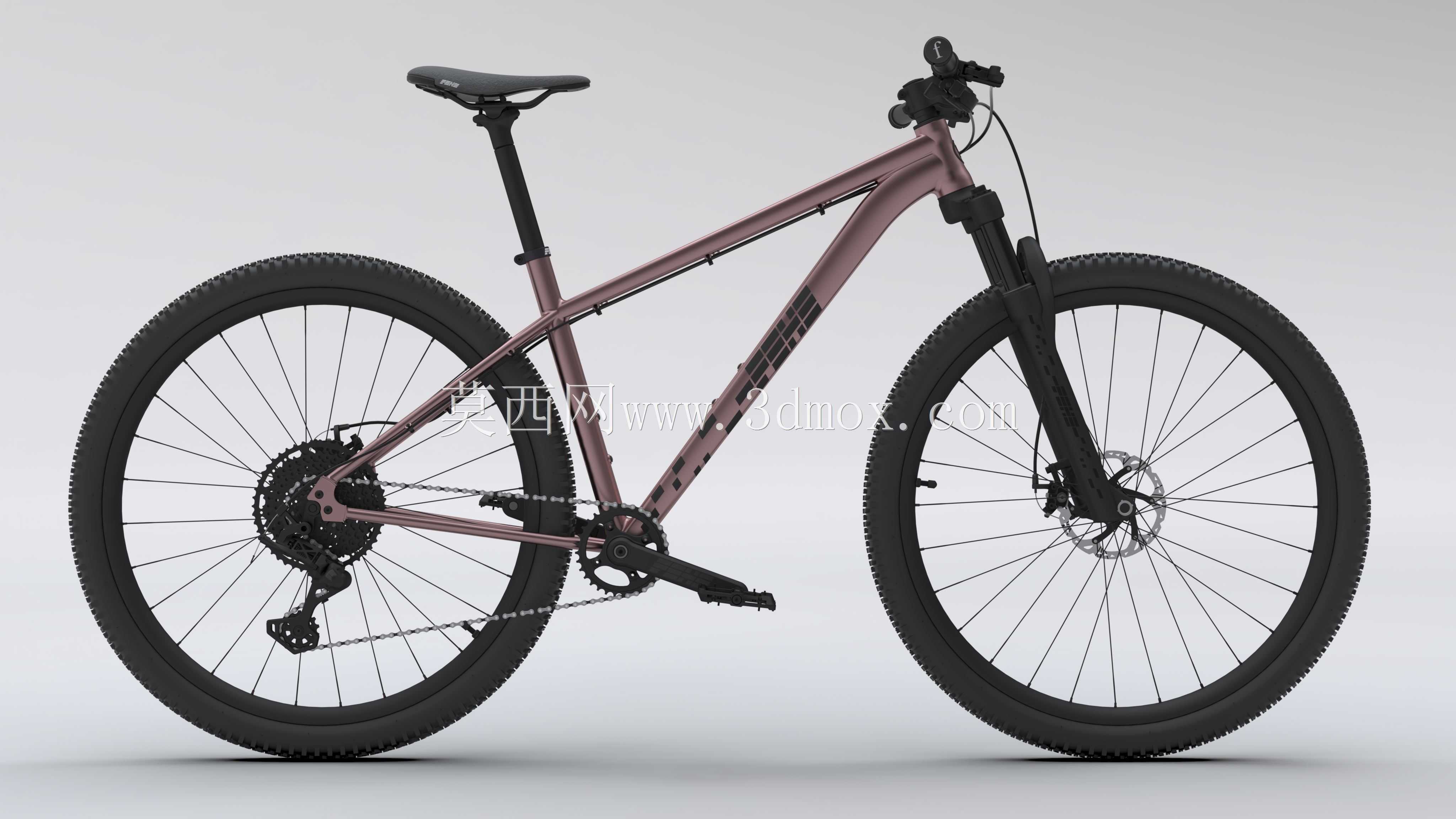

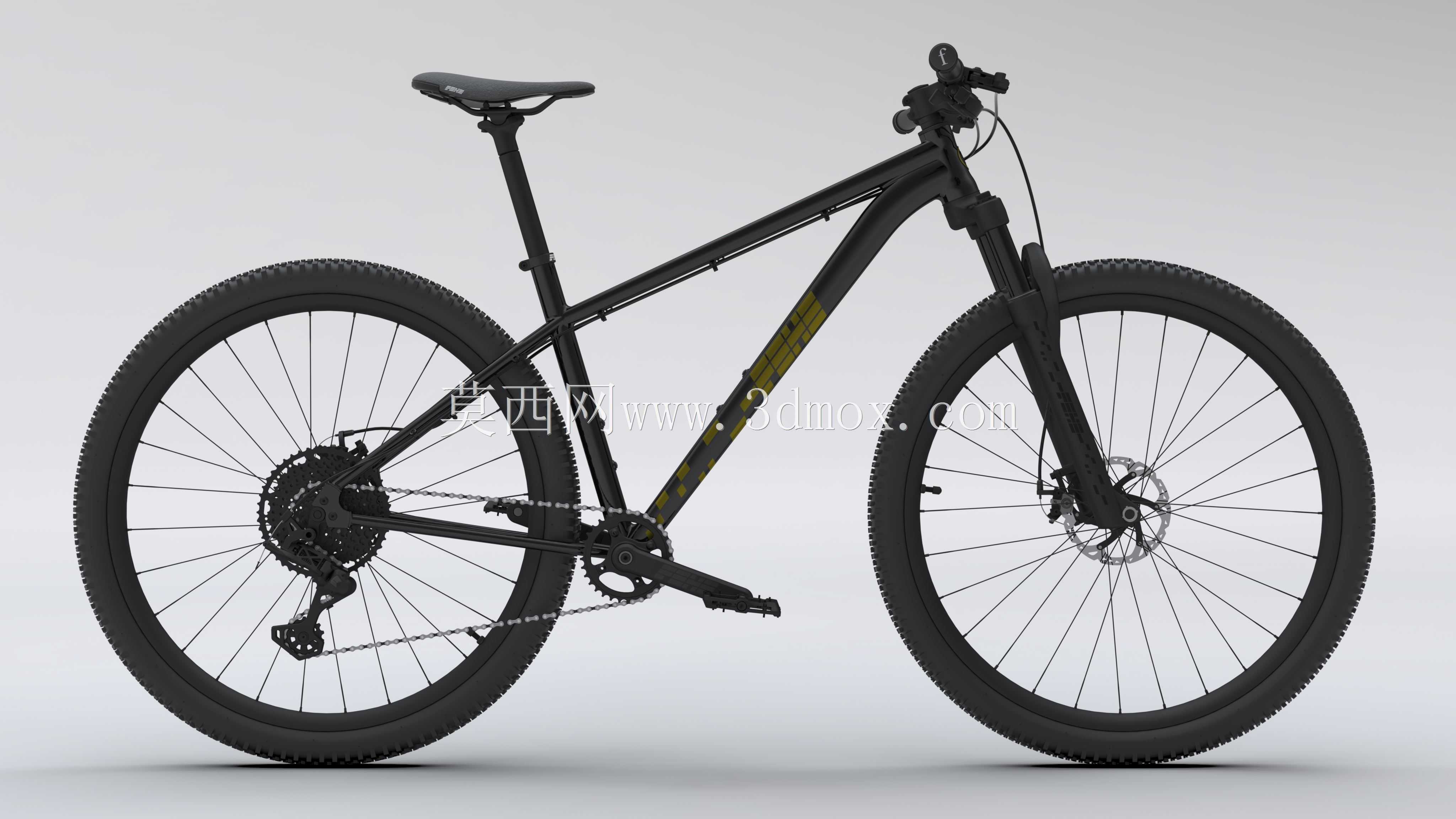

　　这款硬尾山地车的结构设计，核心面向非铺装路面骑行、郊野越野穿越、日常通勤代步三类核心使用场景，在结构匹配上兼顾了越野骑行的刚性需求与日常使用的维护便利性，所有部件的安装边界、配合公差都按照实车装配逻辑做了完整还原，可直接用于结构教学、改装方案验证、零部件选型参考等场景。整车轴距设定匹配L码Rockhopper风格前三角几何，针对170-185cm身高区间的骑乘者做了立管角度优化，后三角采用自由式走线布局，借鉴了斯坦顿夏尔后三角的刚性分布逻辑，后叉脚的熔差尺寸控制在142mm，经过多轮轮组安装位的公差校核，最终锁定142mm的开档尺寸，既兼容常规山地车桶轴轮组的安装标准，也给碟刹夹器的安装预留了足够的调整空间，

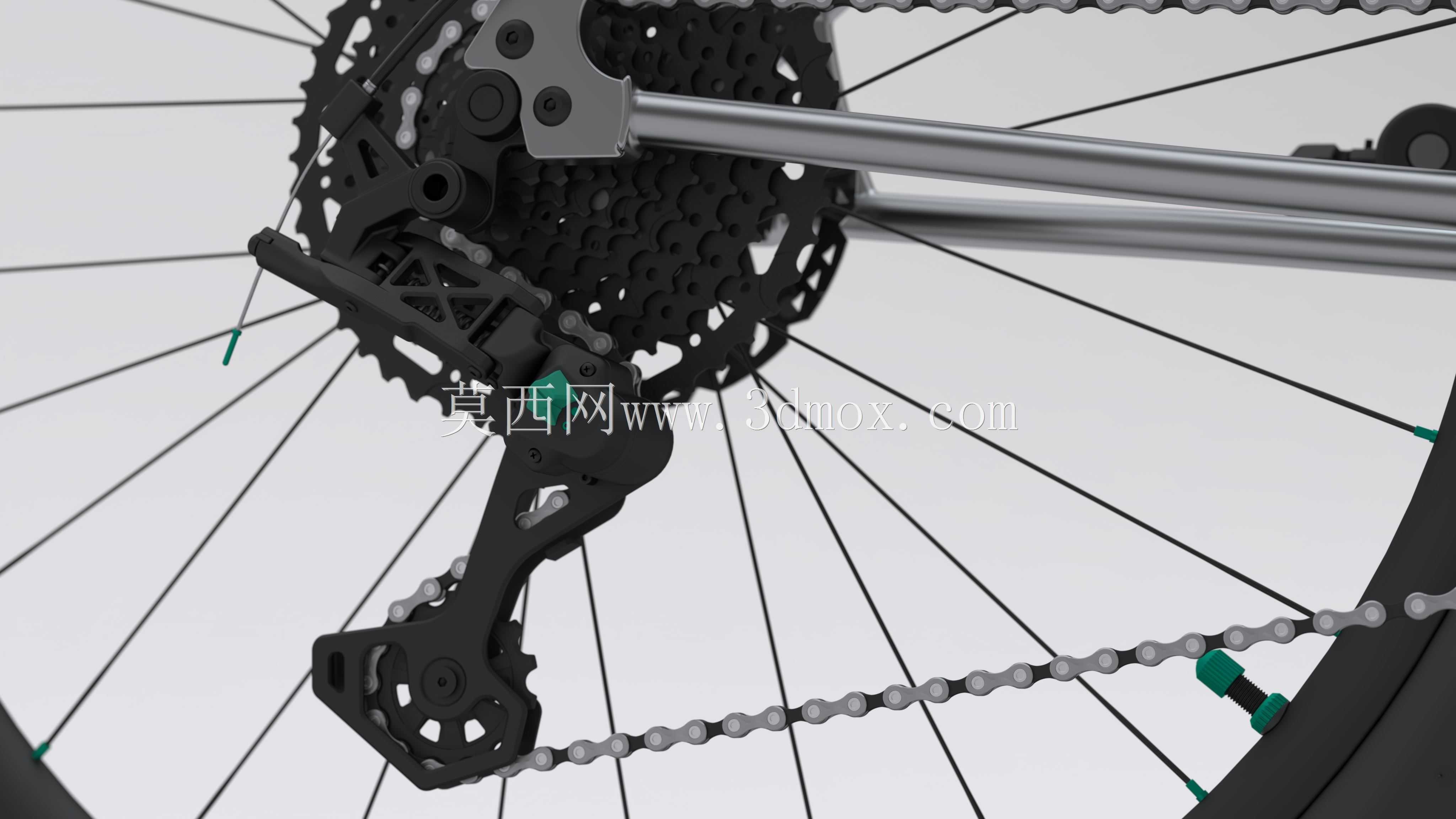

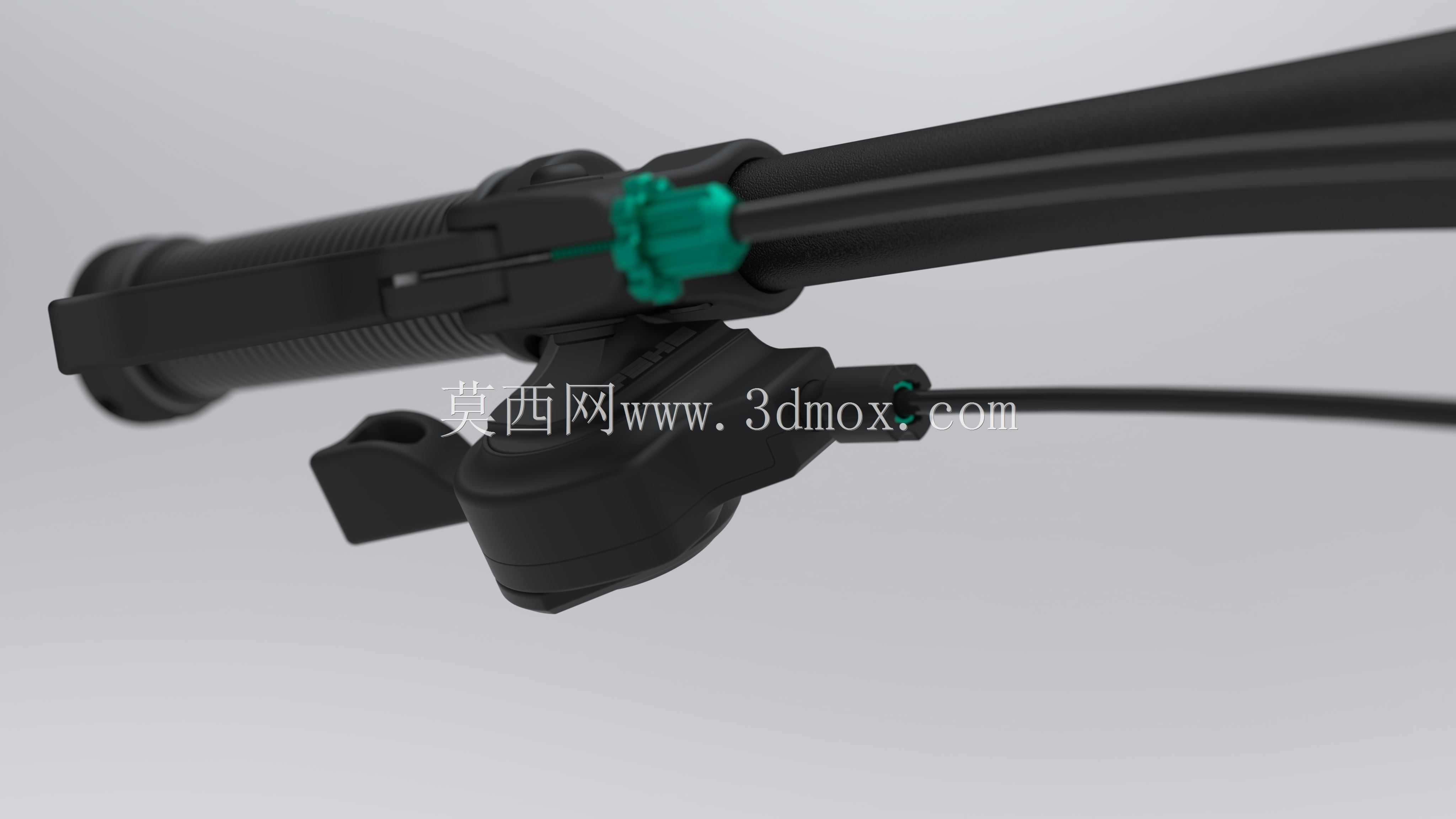

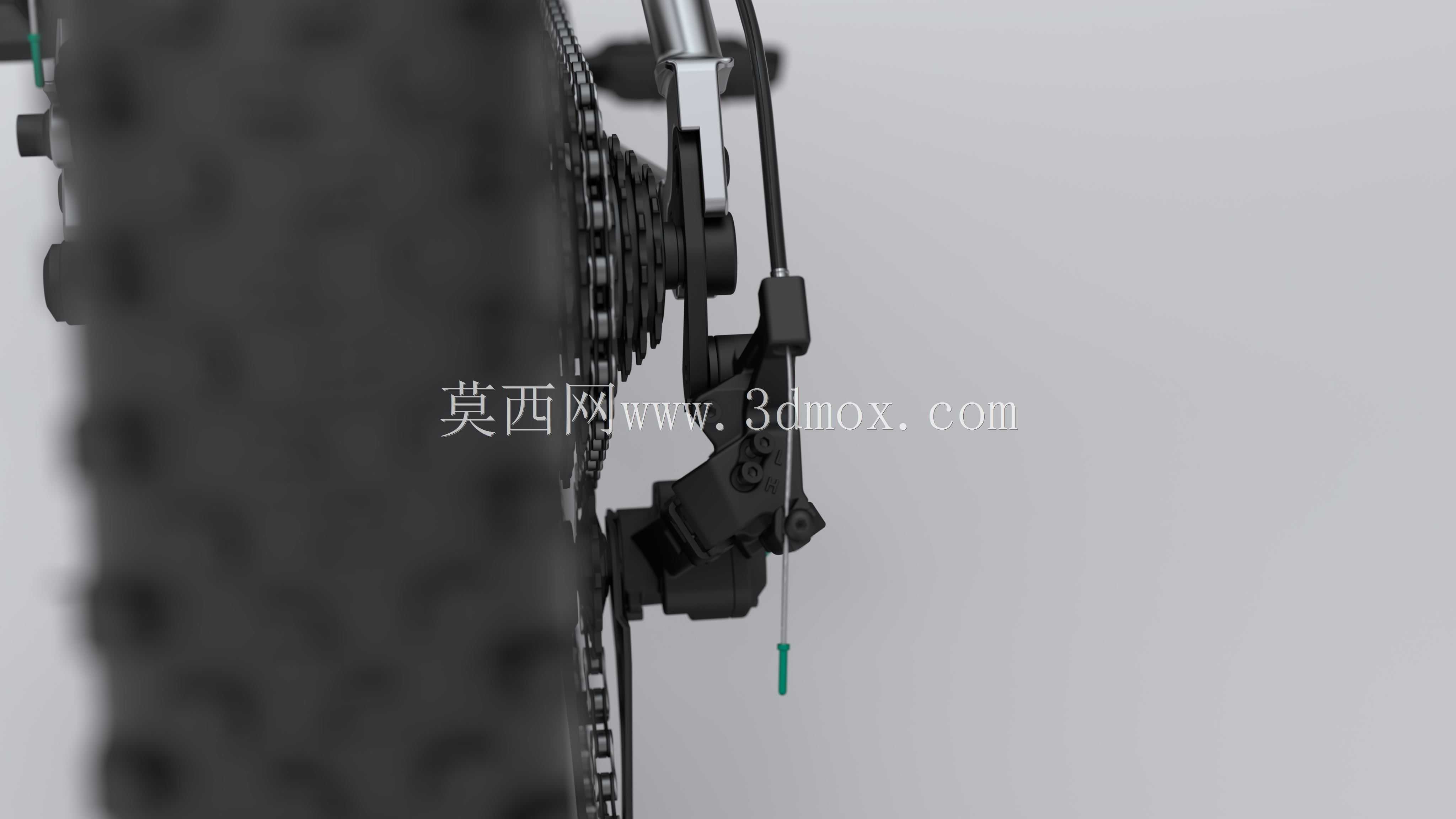

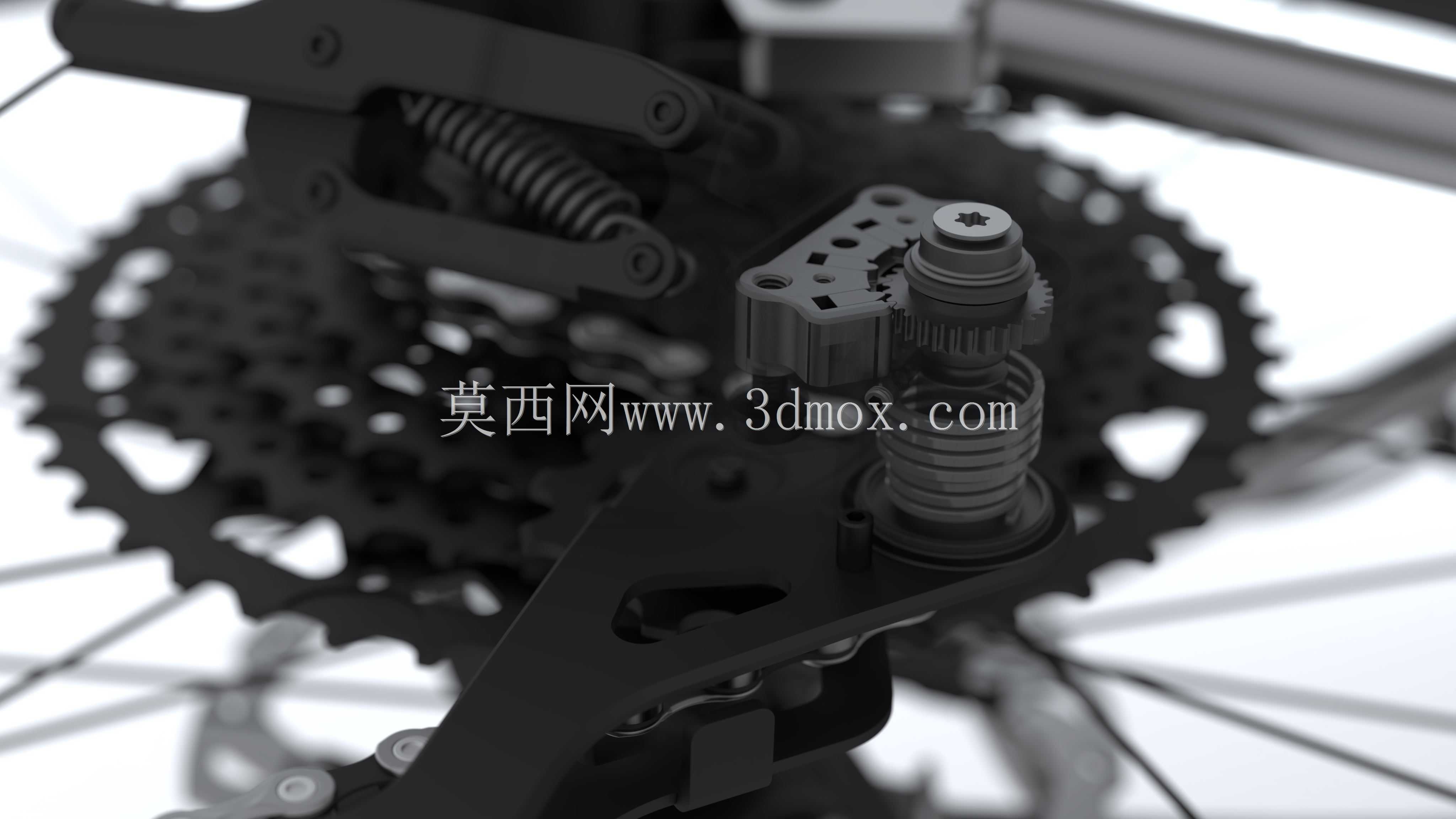

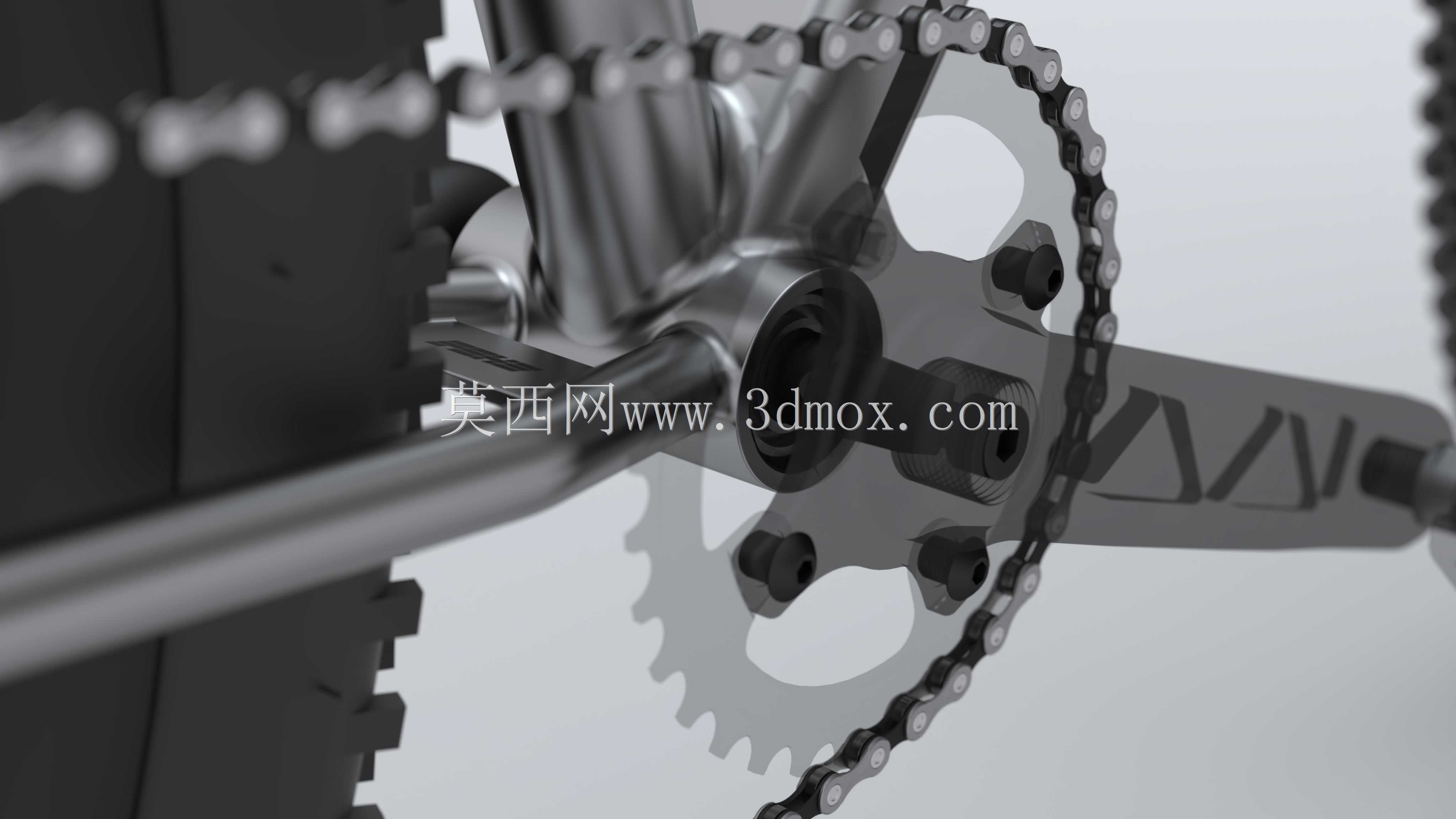

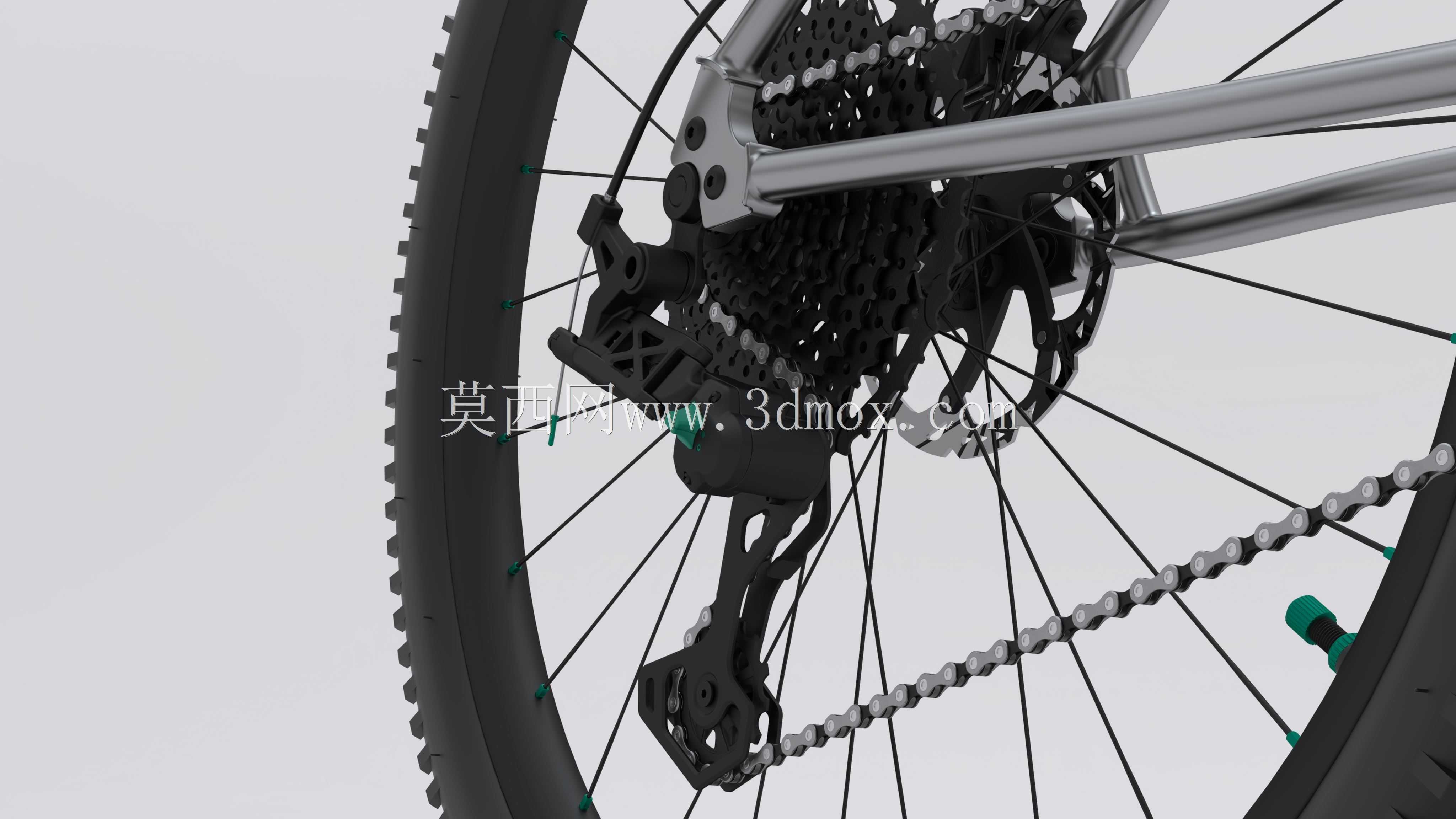

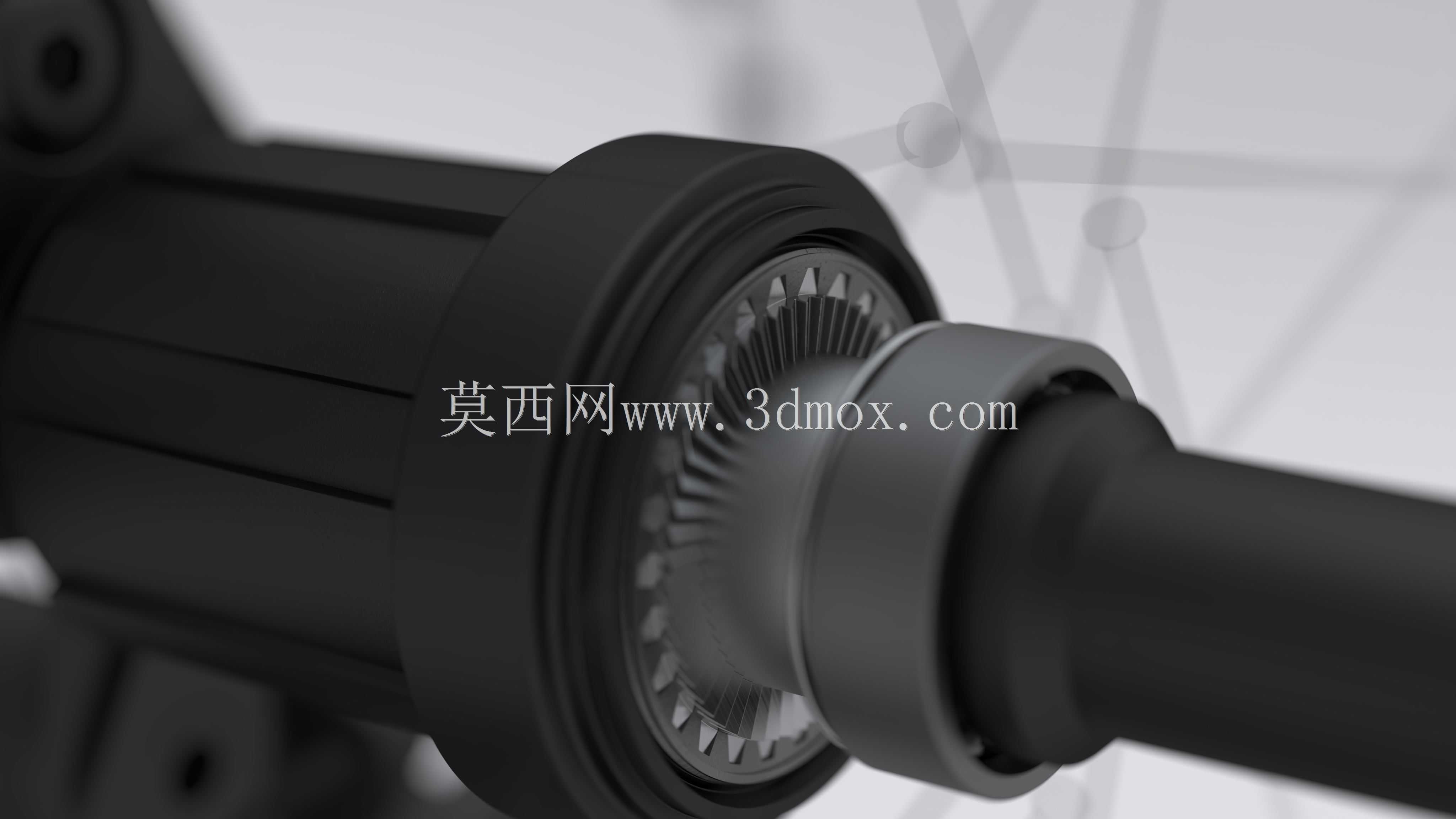

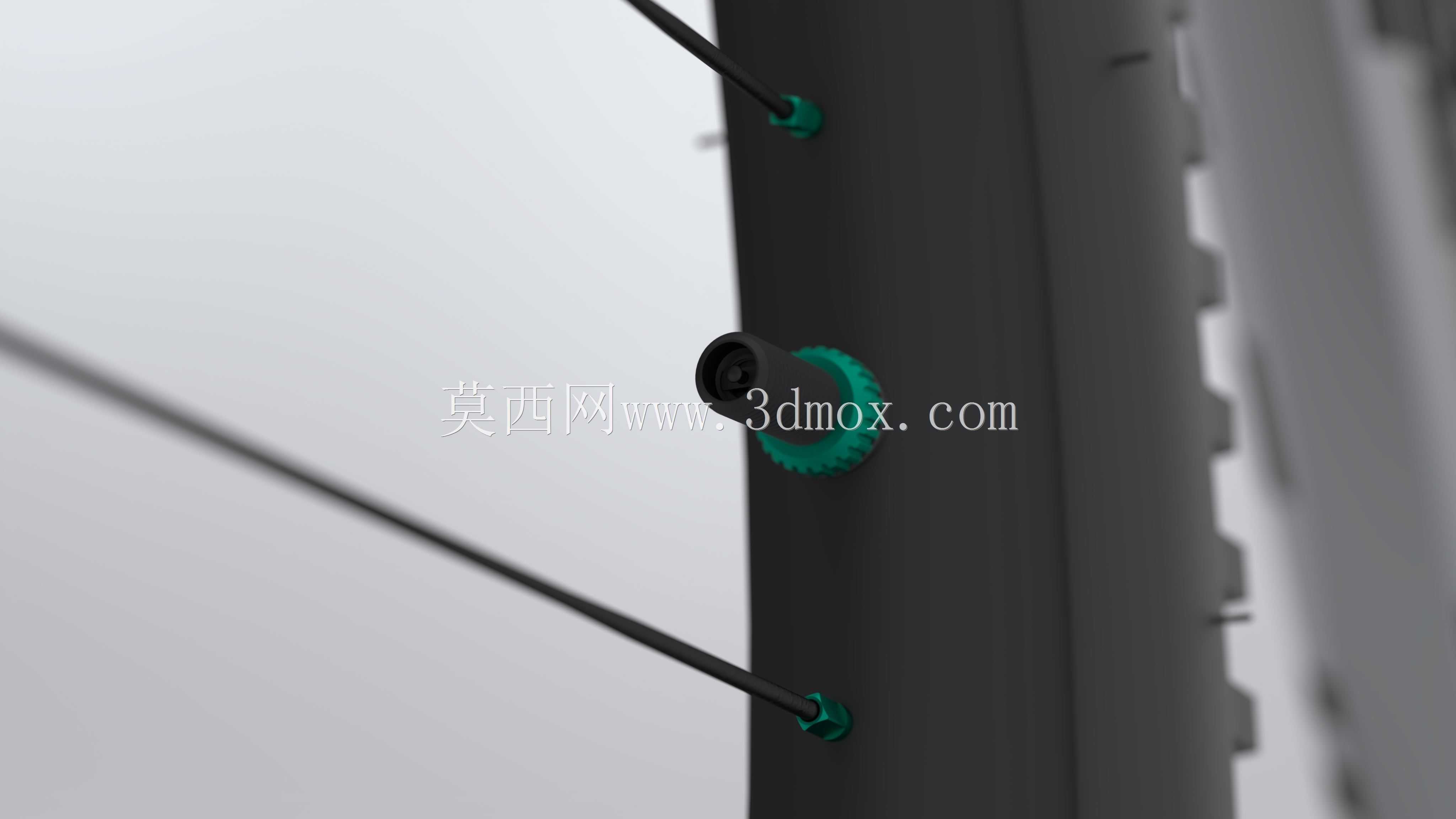

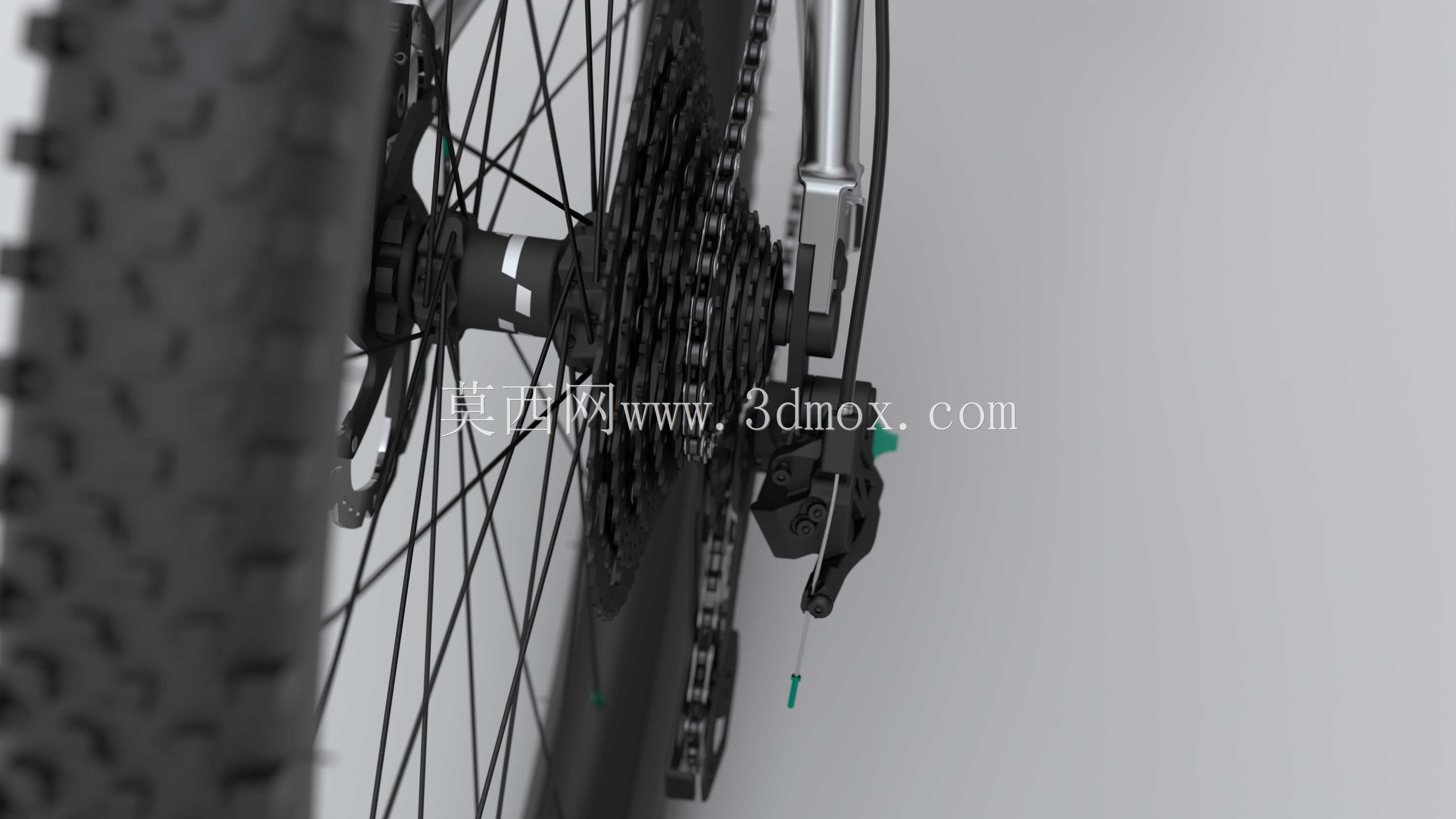

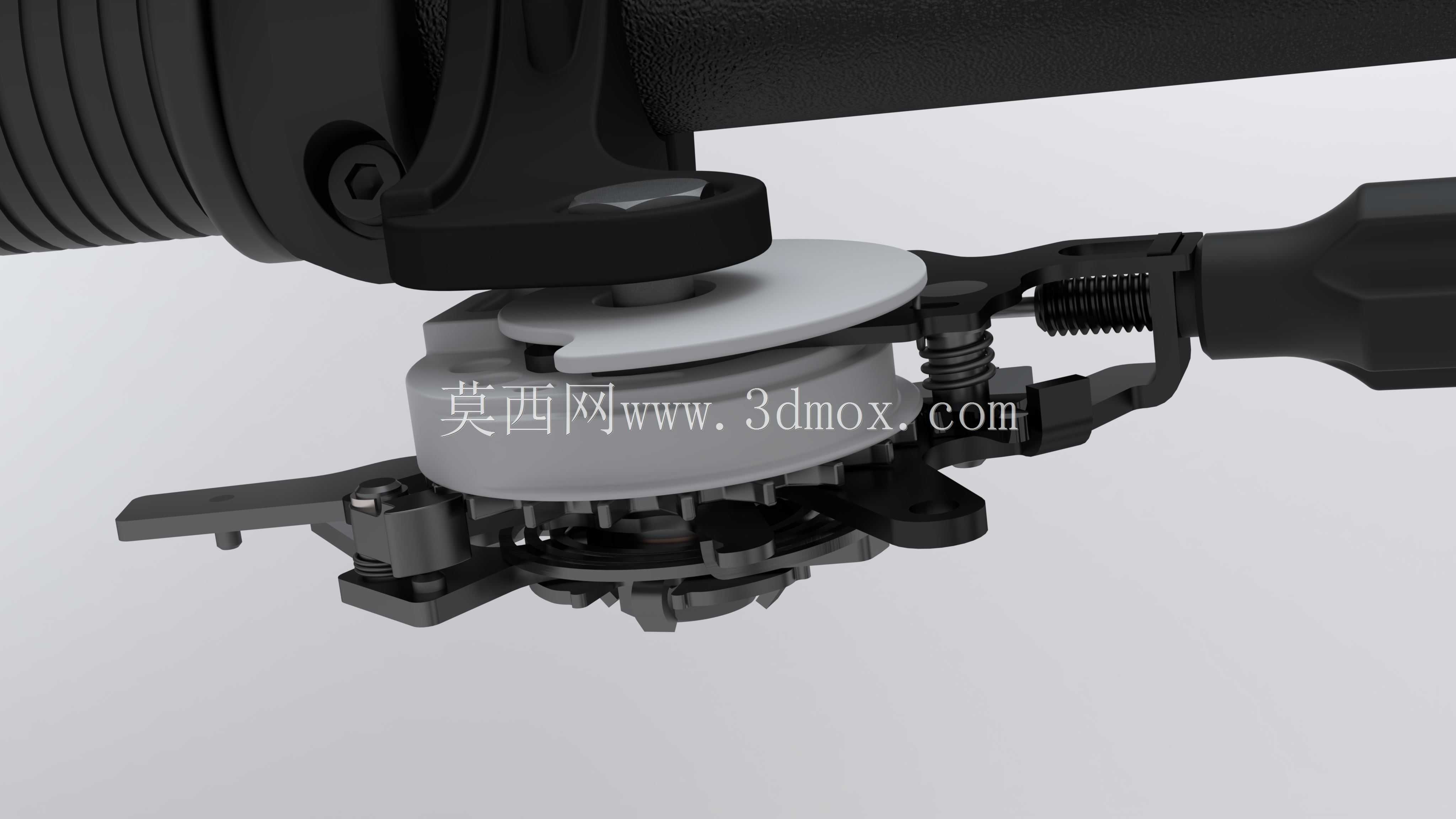

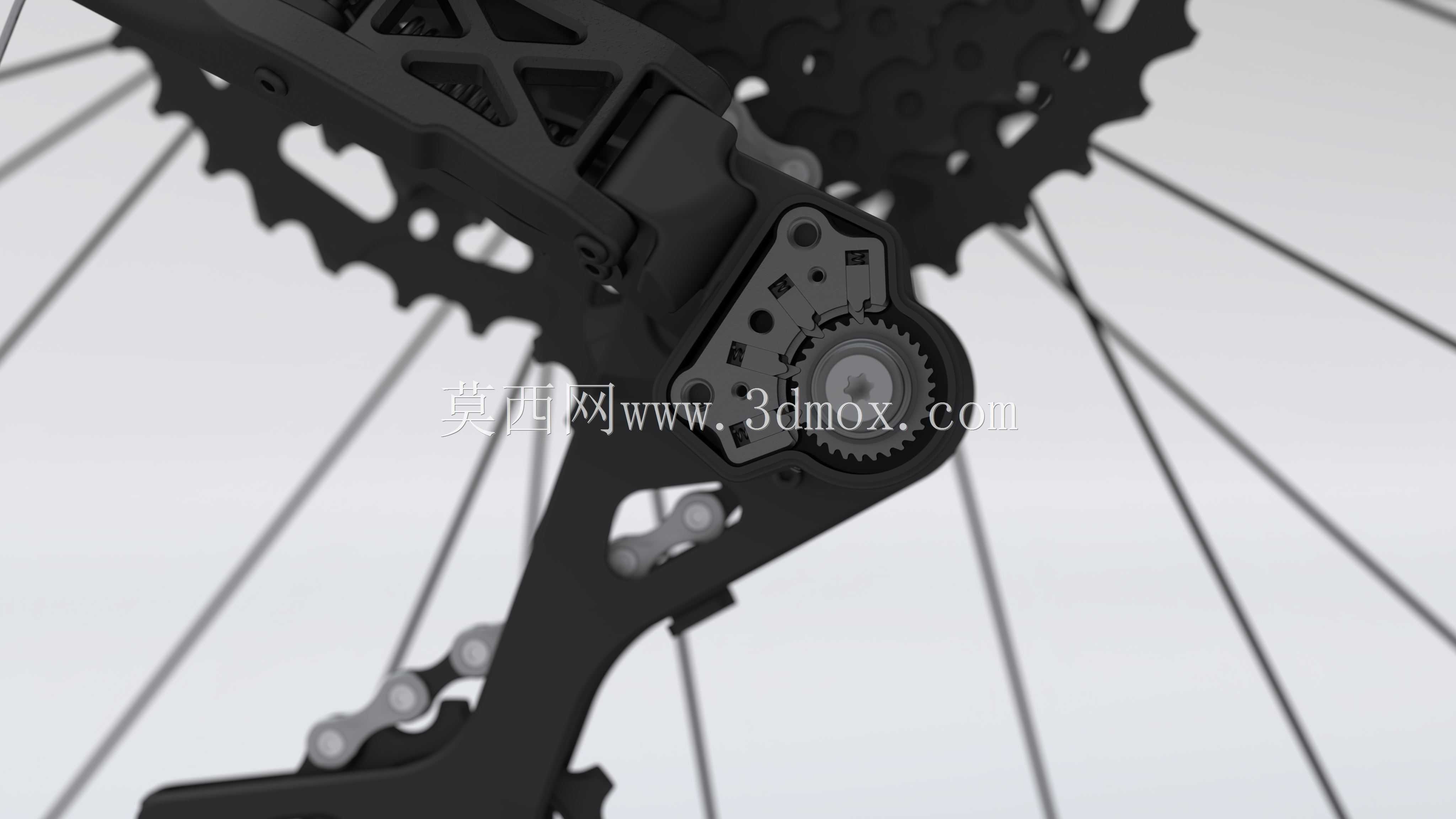

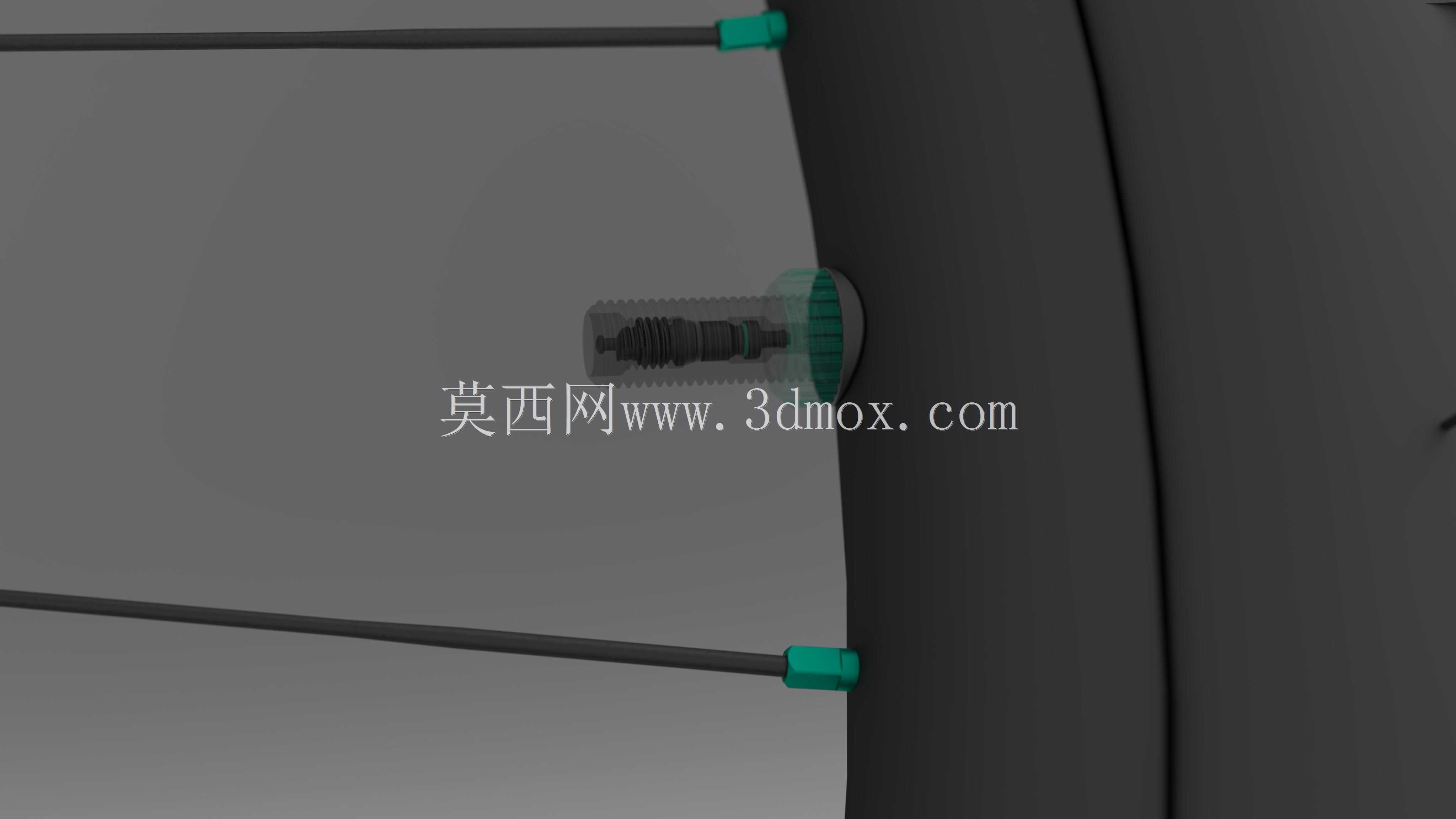

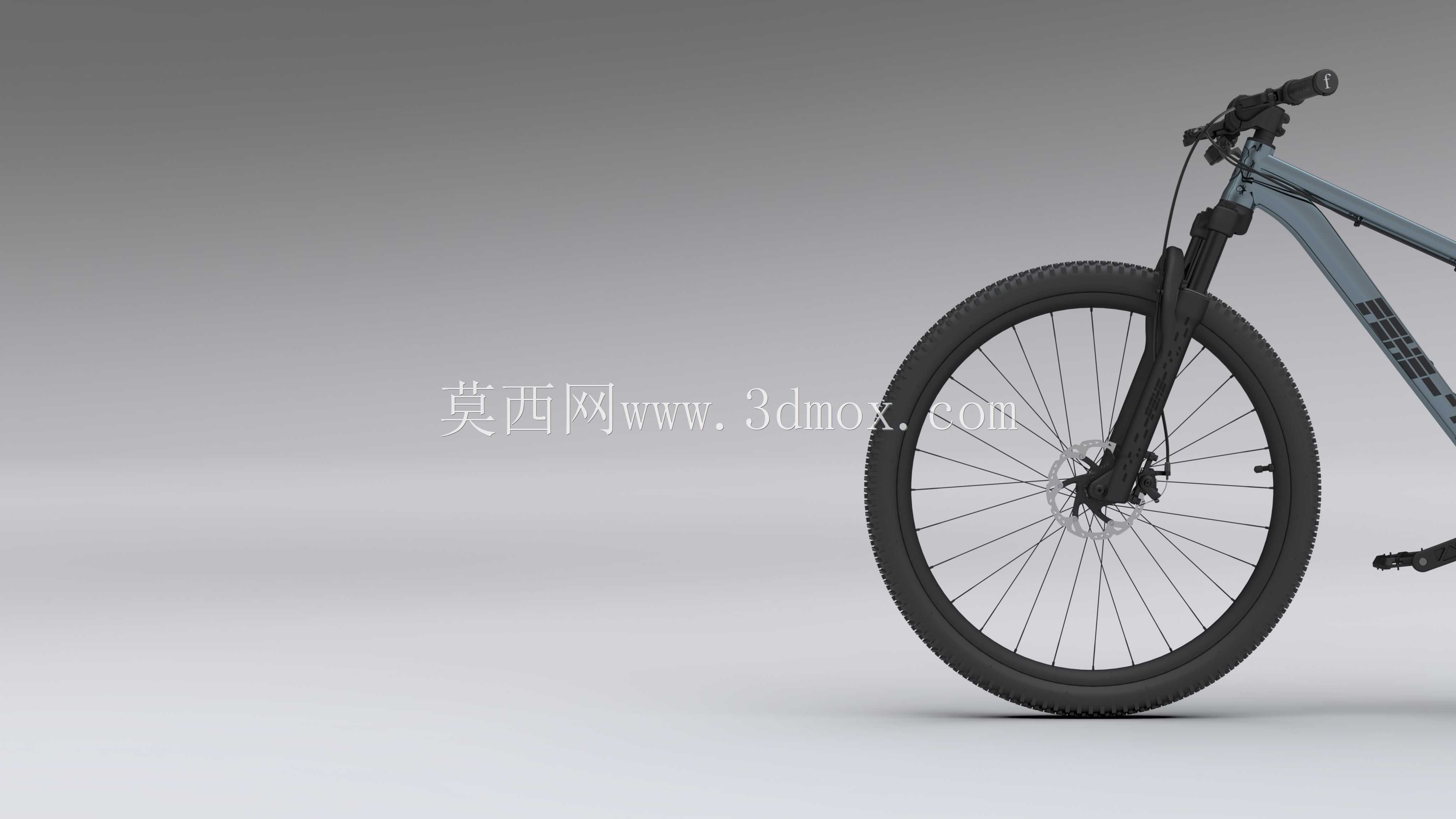

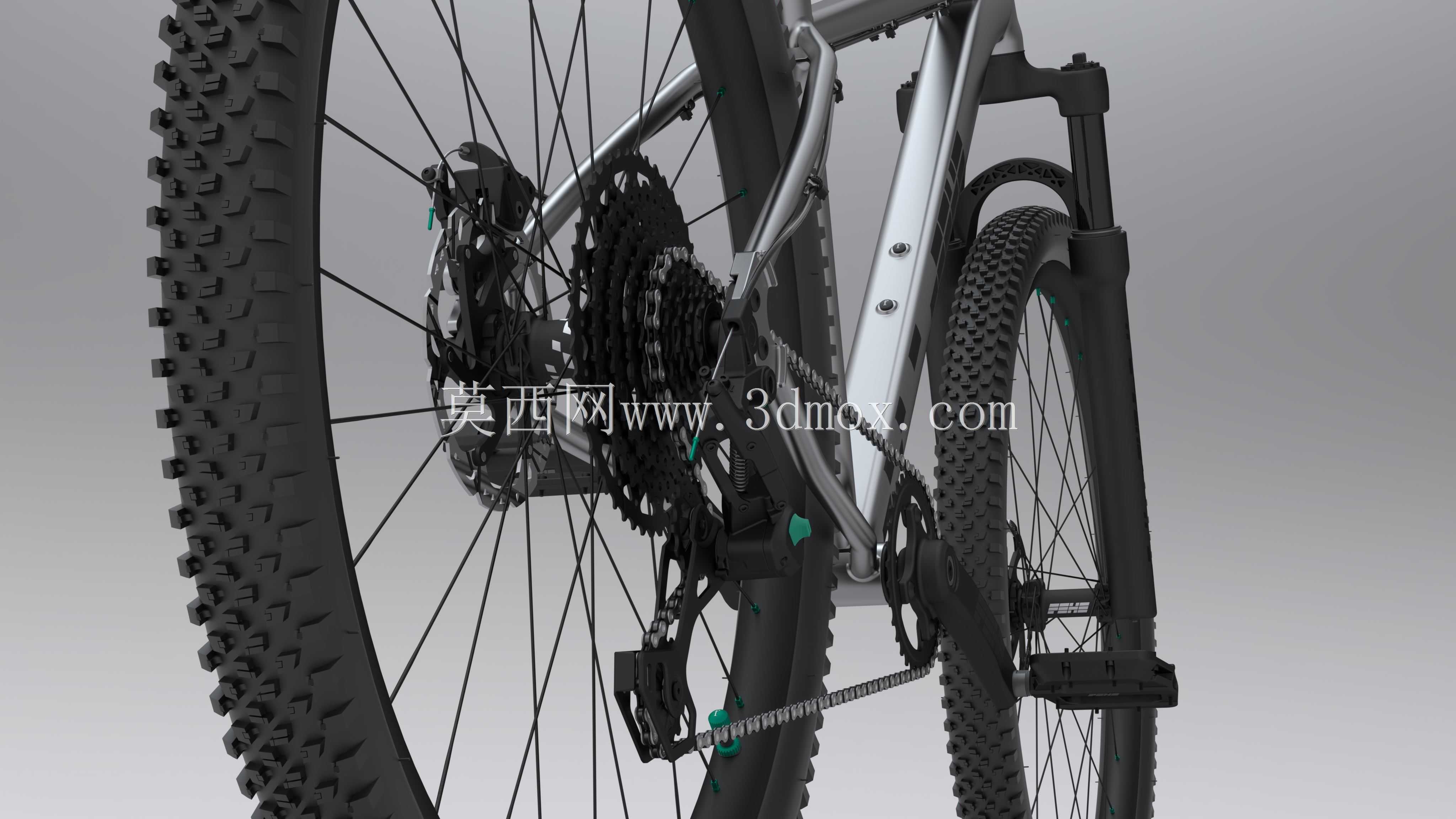

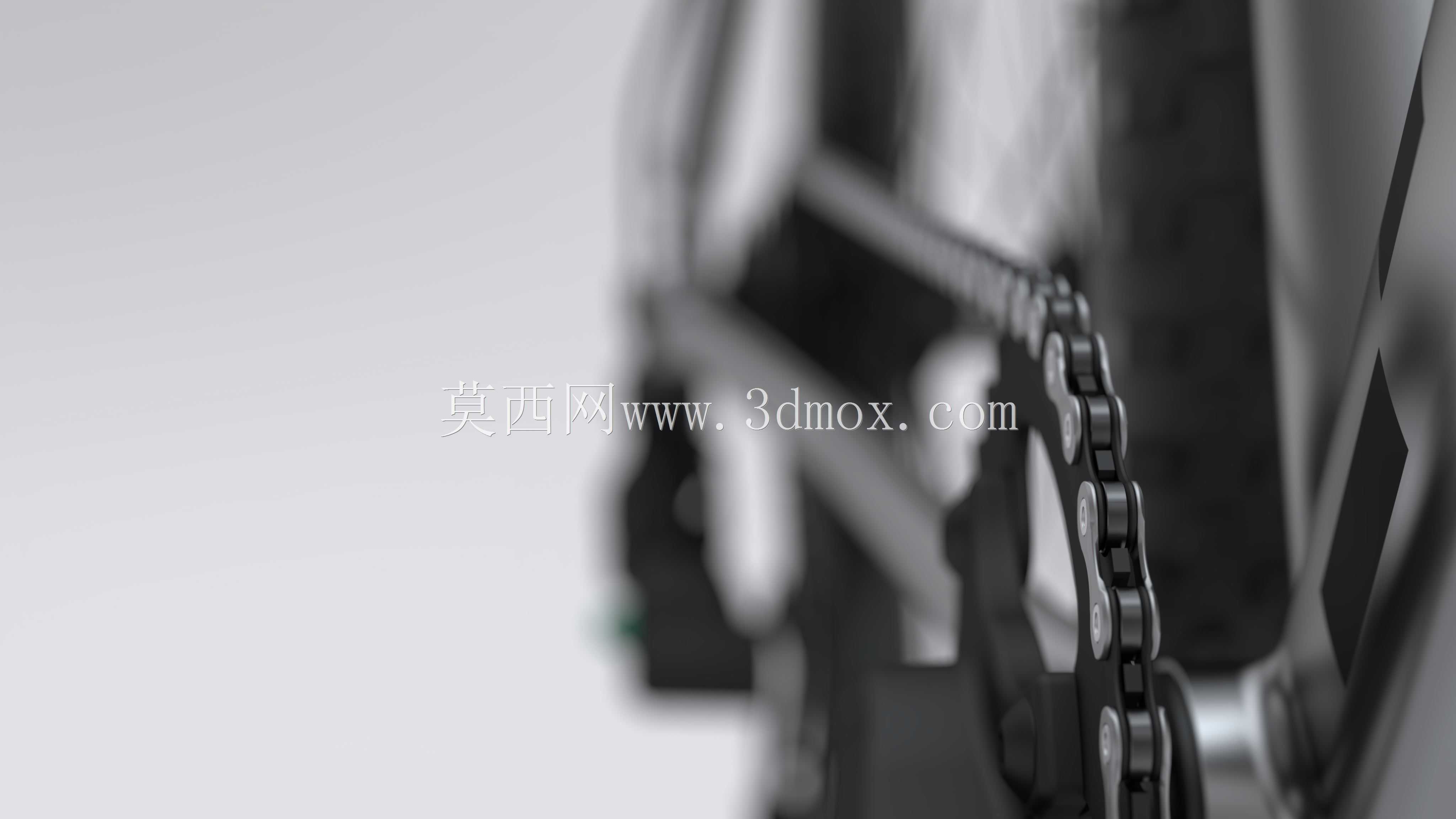

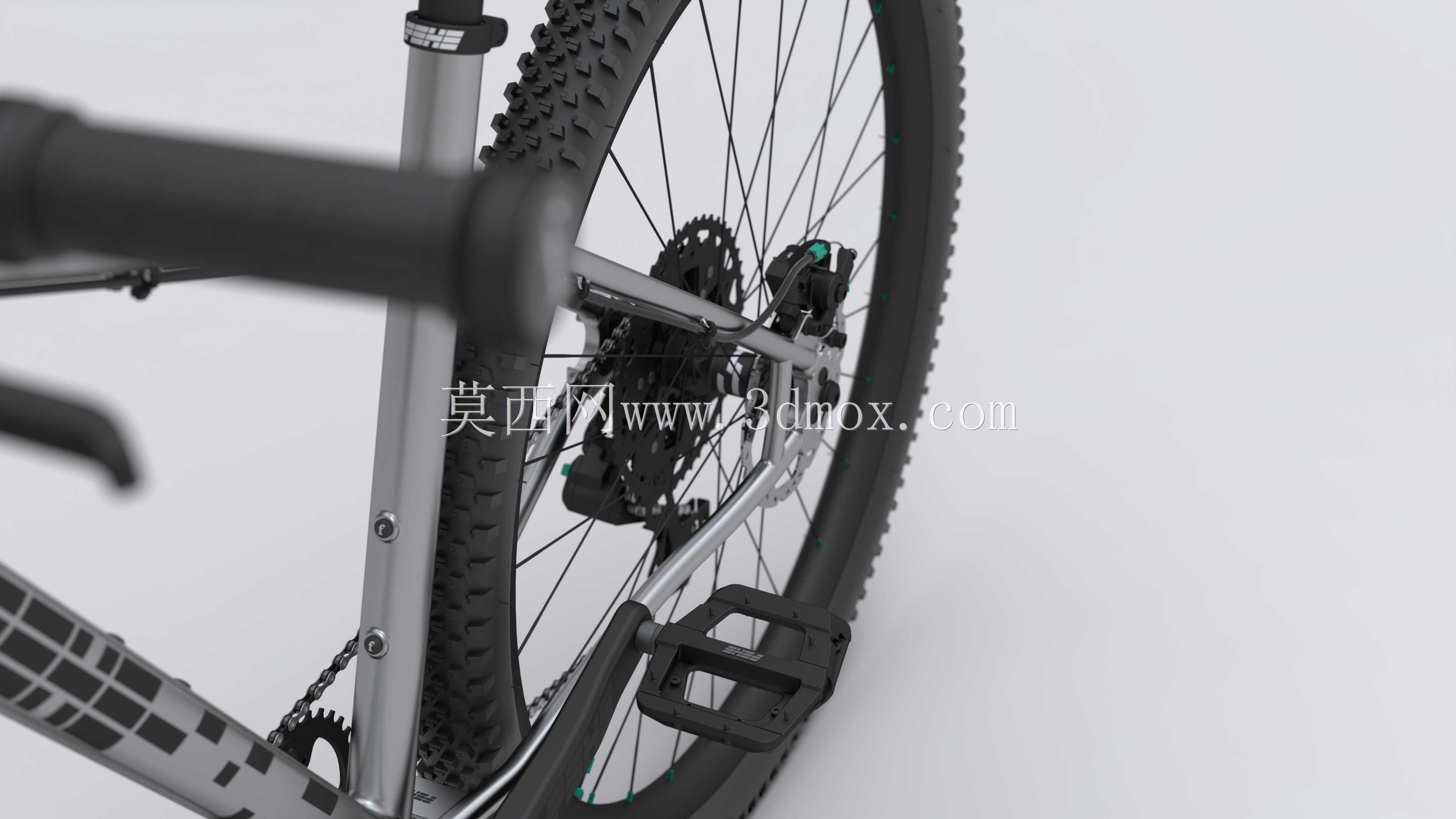

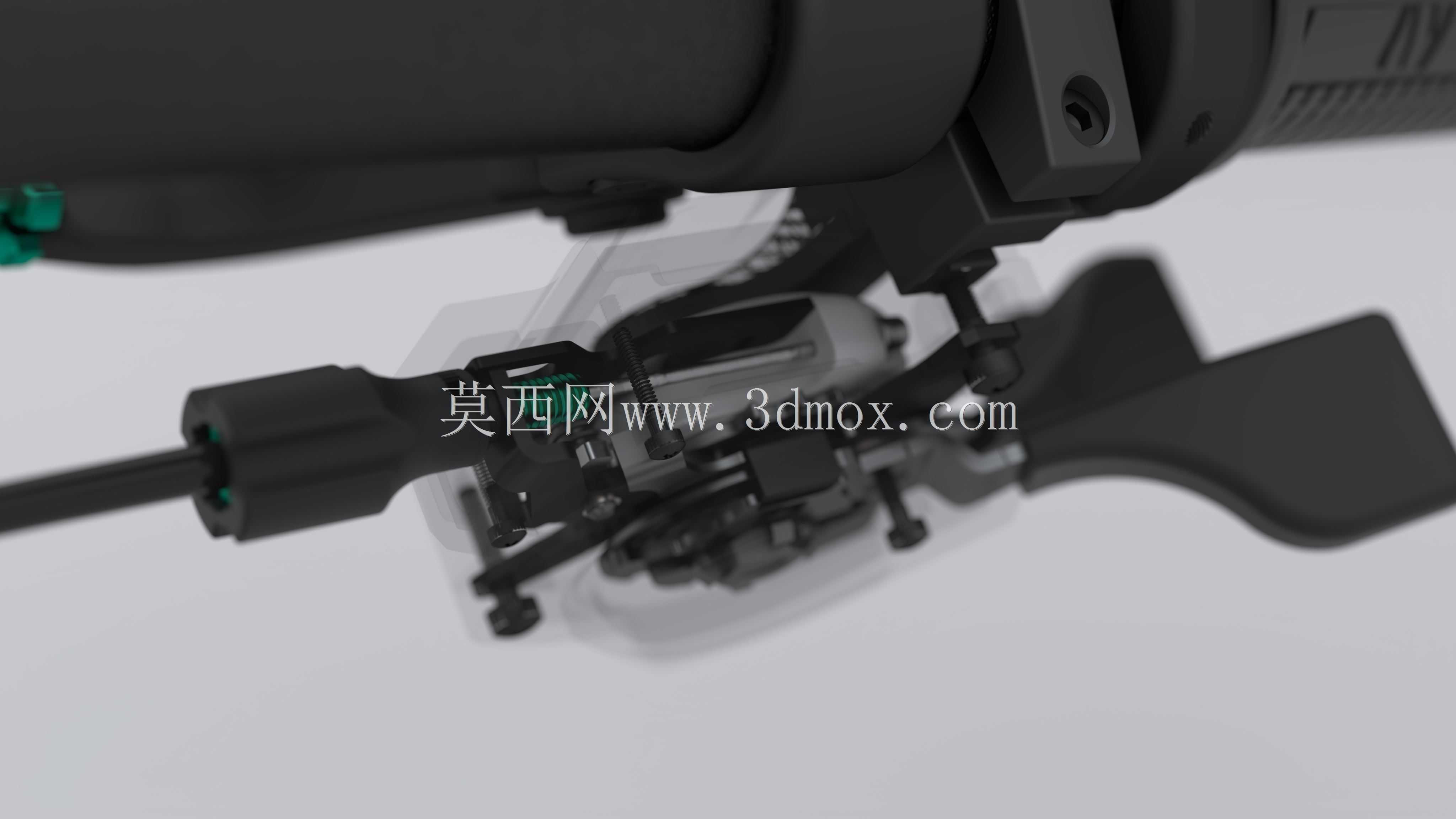

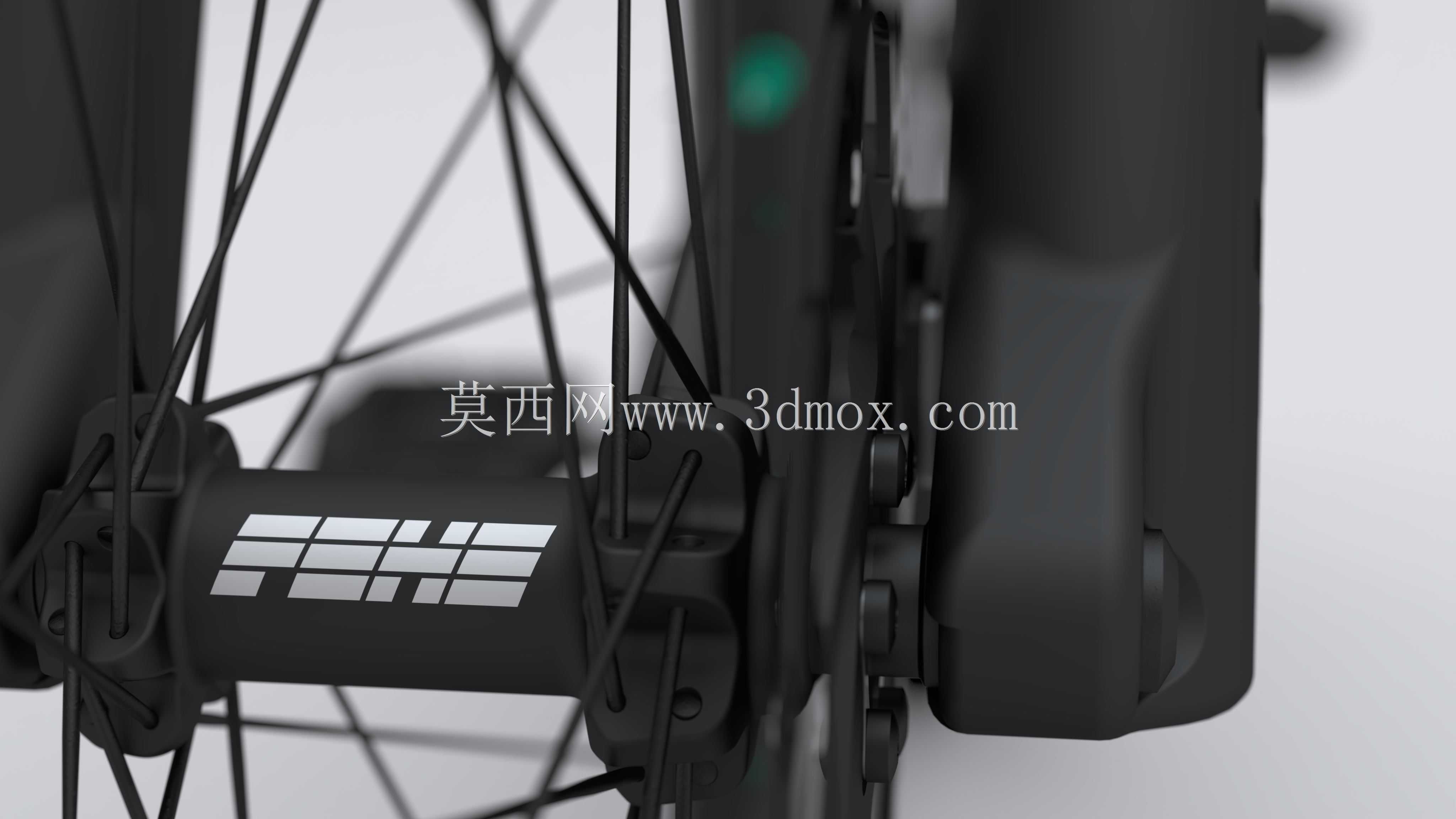

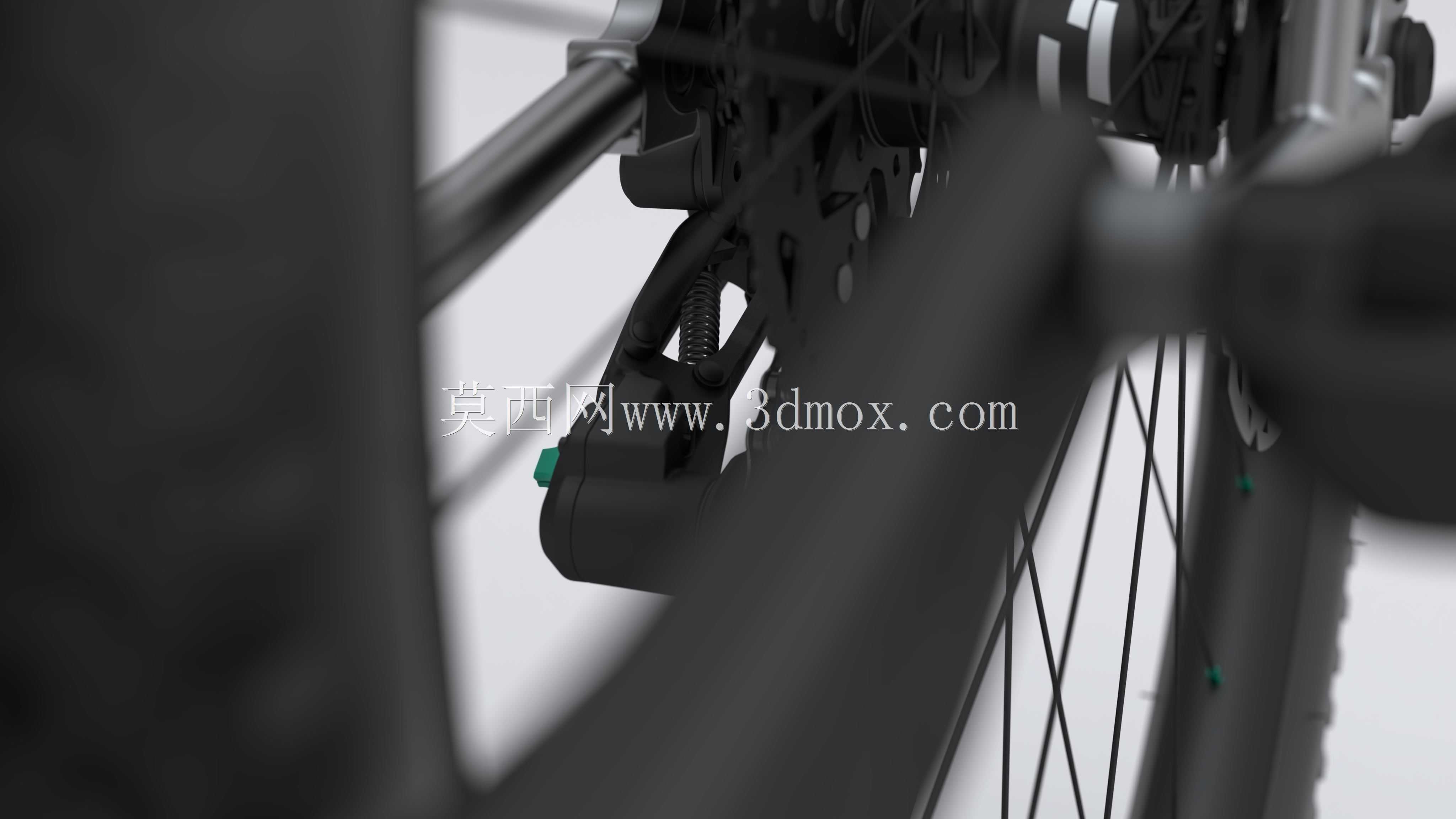

　　避免轮组拆装时出现蹭碟的干涉问题。前后轮组的结构参考了DT Swiss的辐条编法逻辑，花鼓的法兰盘高度、辐条孔位分布都做了等比例还原，轮组搭配的大颗粒越野轮胎胎纹深度、胎壁厚度都按照Fast Track Sport型号的实车参数做了建模还原，能够直观呈现不同胎压下轮胎与前叉、后下叉的间隙边界，给改装宽胎的用户提供直接的尺寸参考。传动系统部分，采用了Advent X卡带搭配同系列后拨的结构布局，虽然实际应用中该系列后拨与Shimano SLX 10速M670指拨的兼容性存在调校门槛，但建模过程中完整还原了两套组件的安装位尺寸、拉线行程对应的结构关系，能够直观展示指拨、后拨、卡带、链条之间的传动配合逻辑，

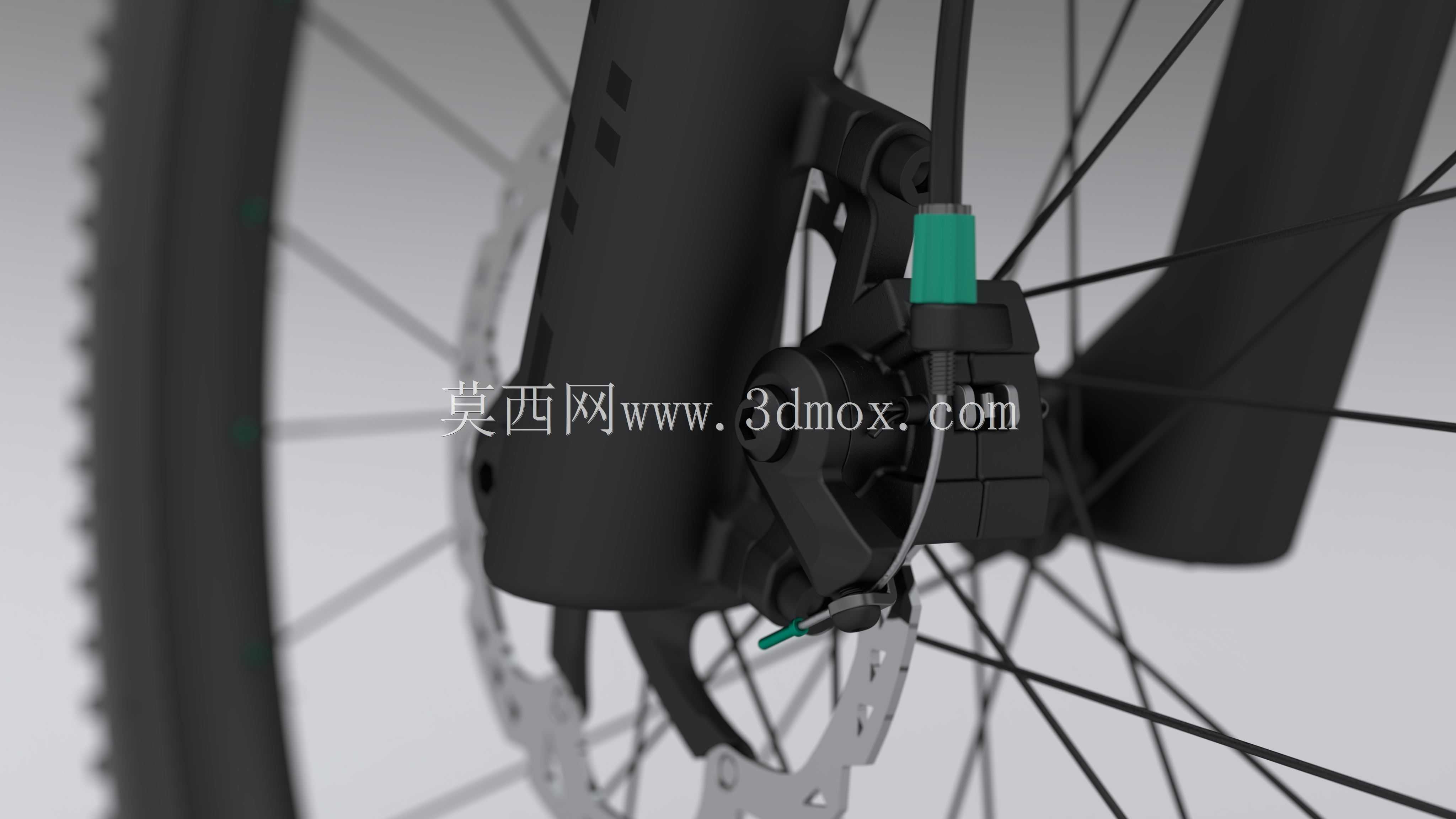

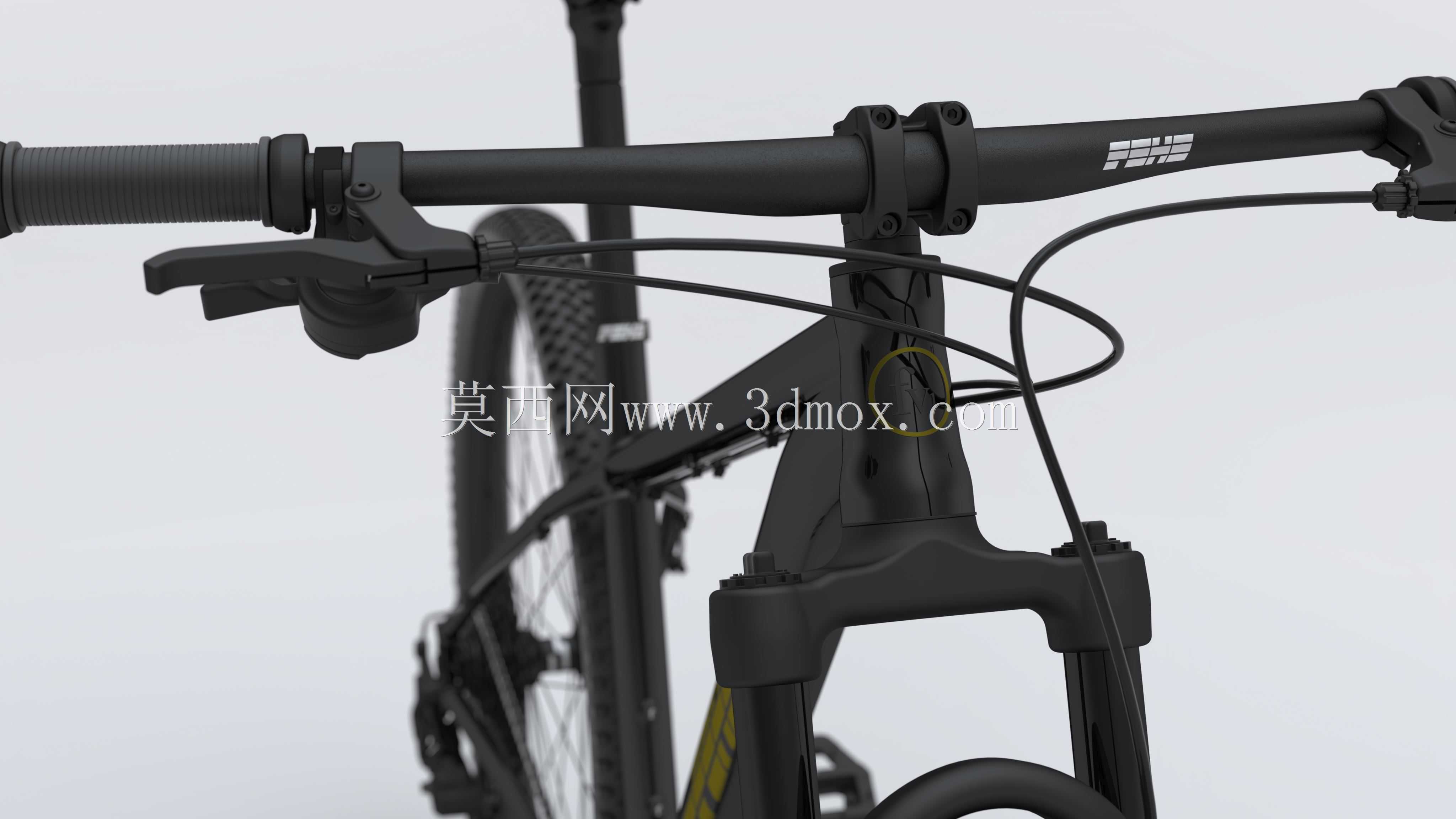

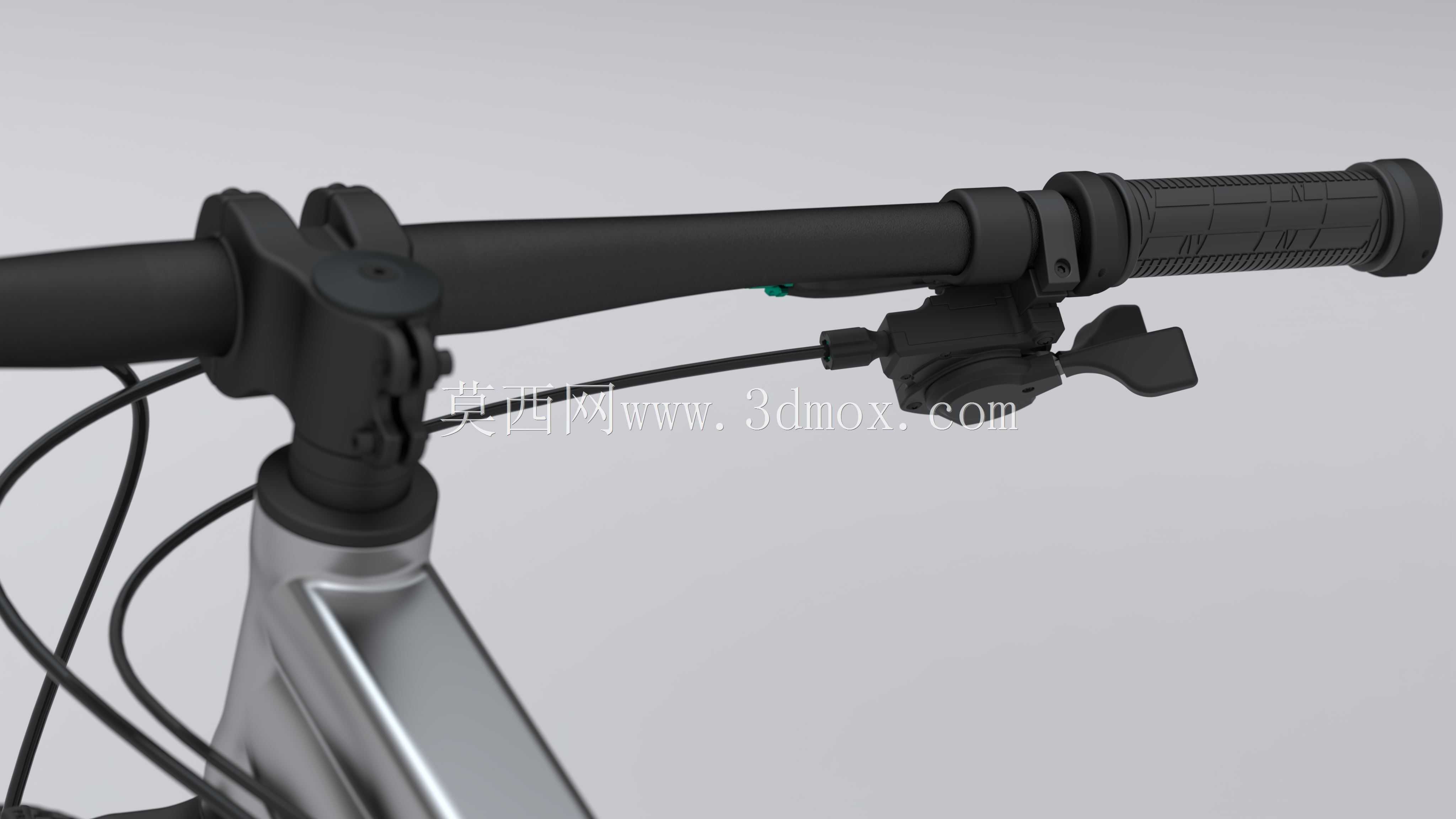

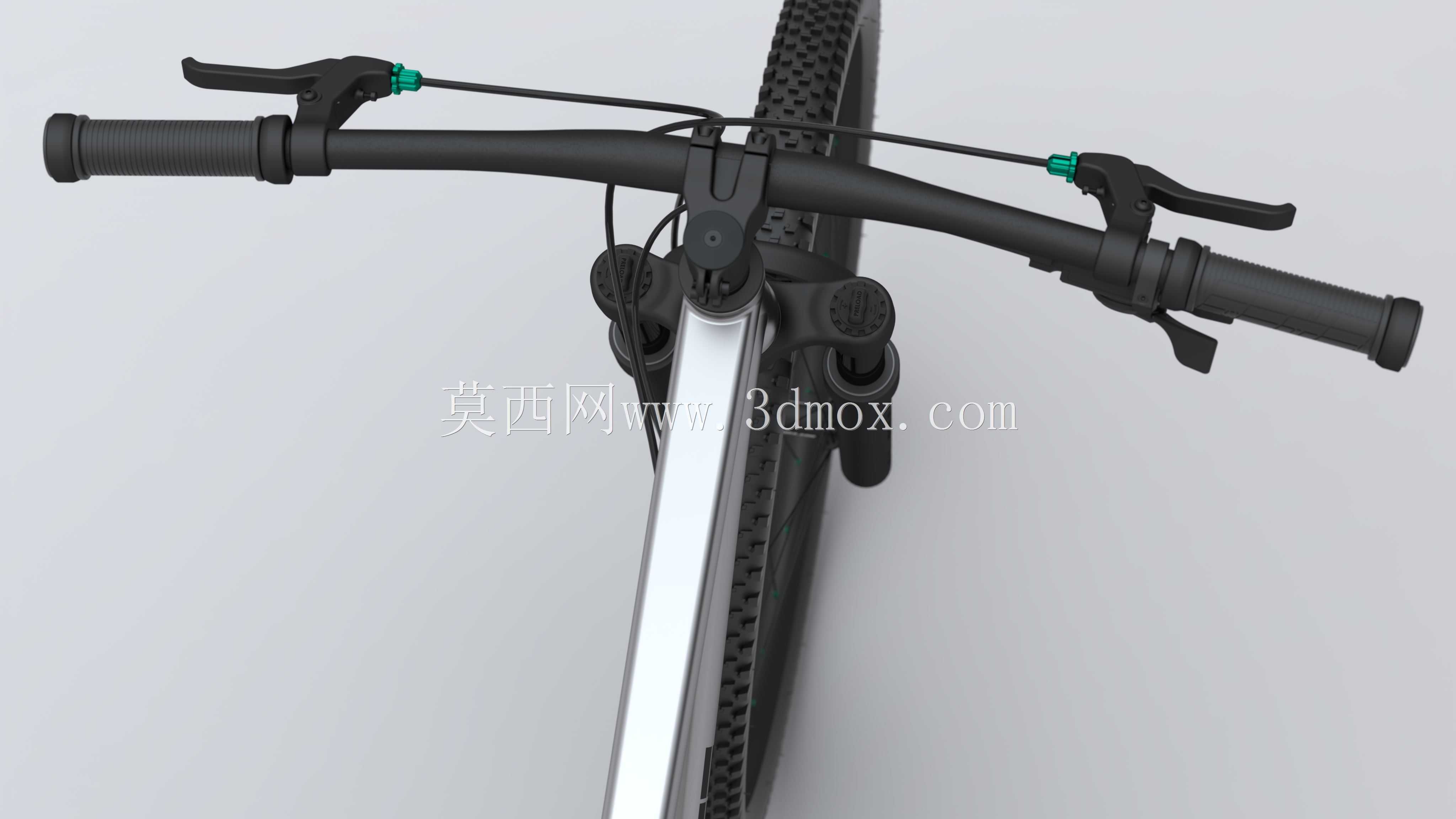

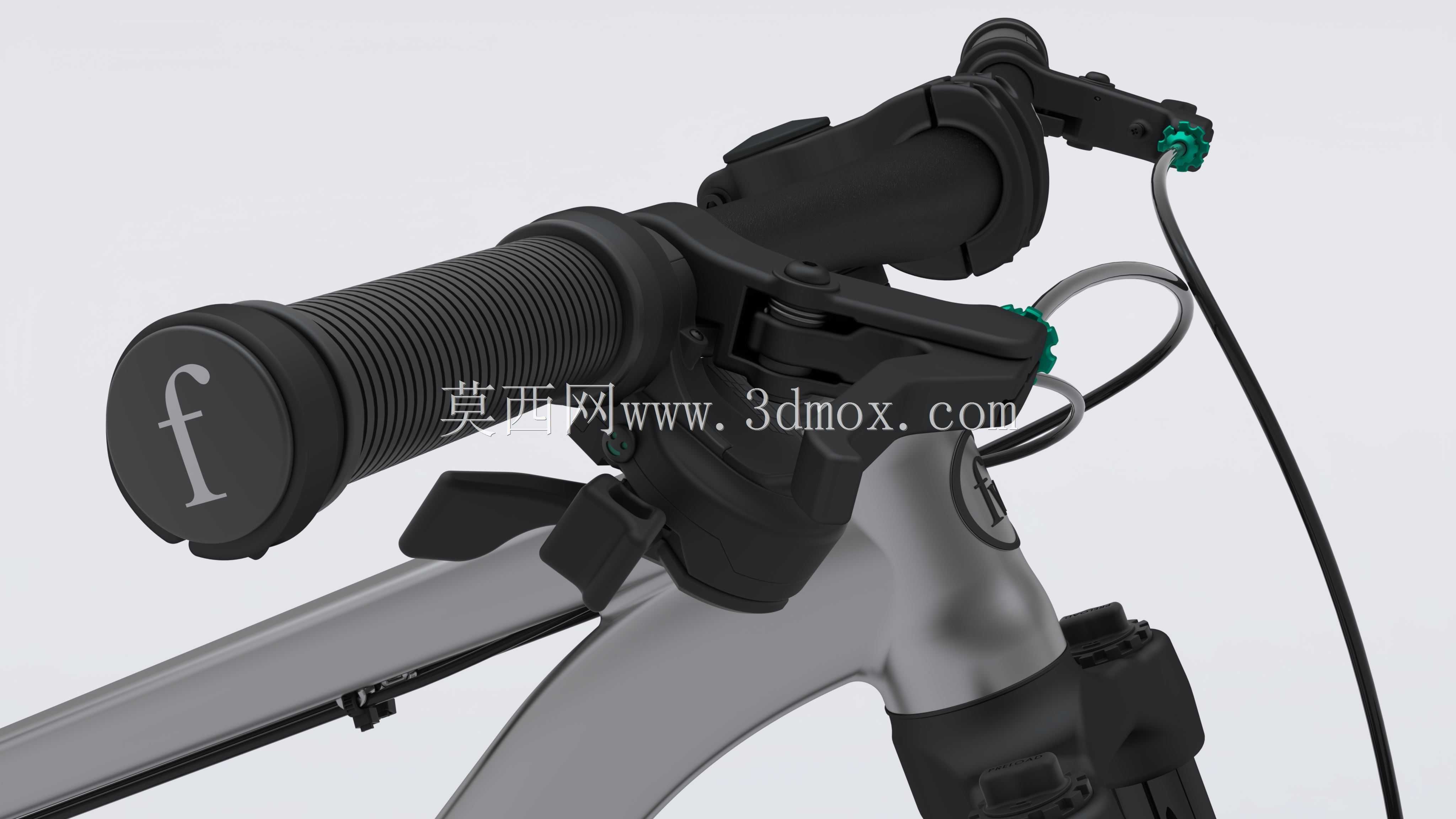

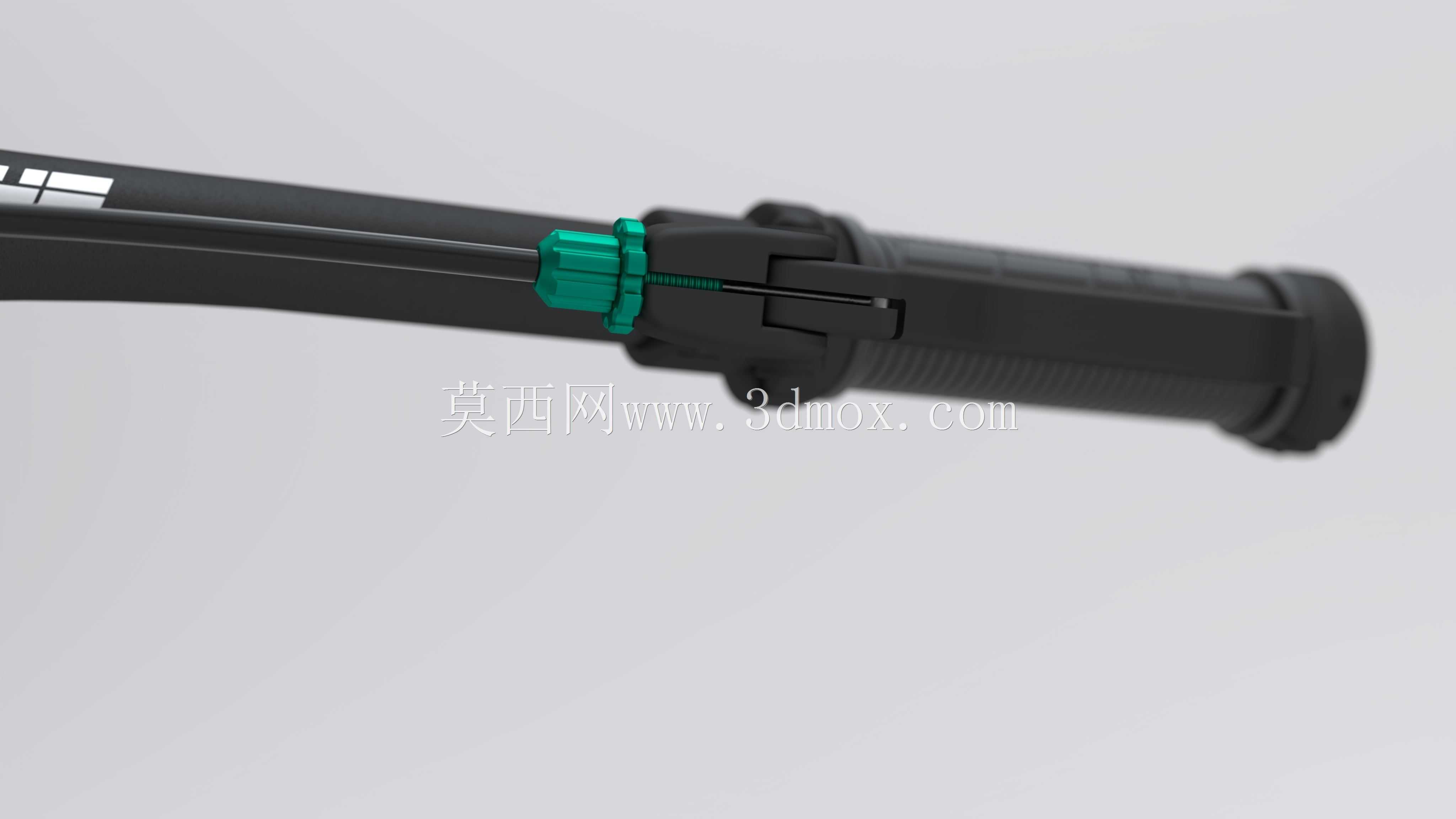

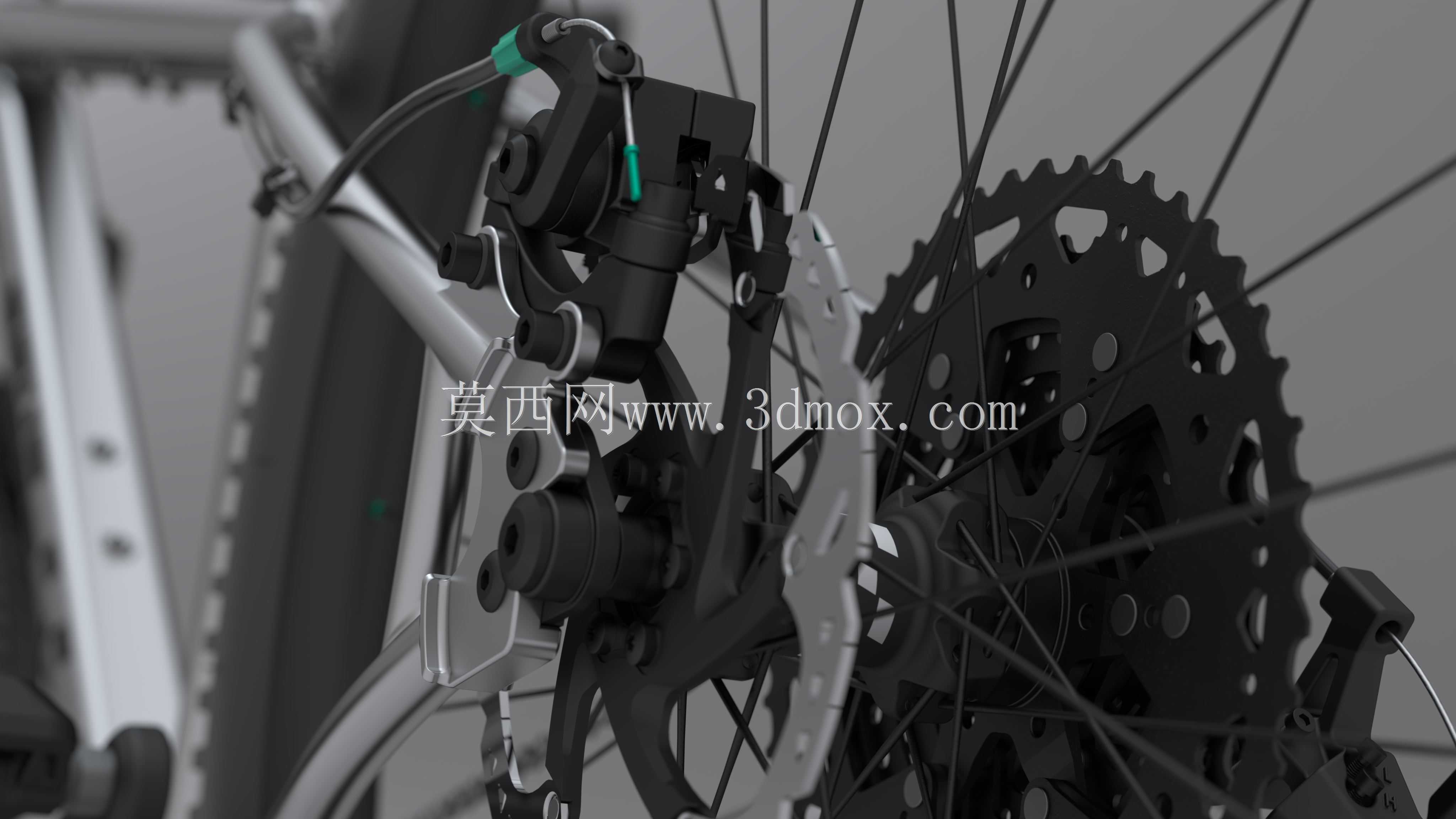

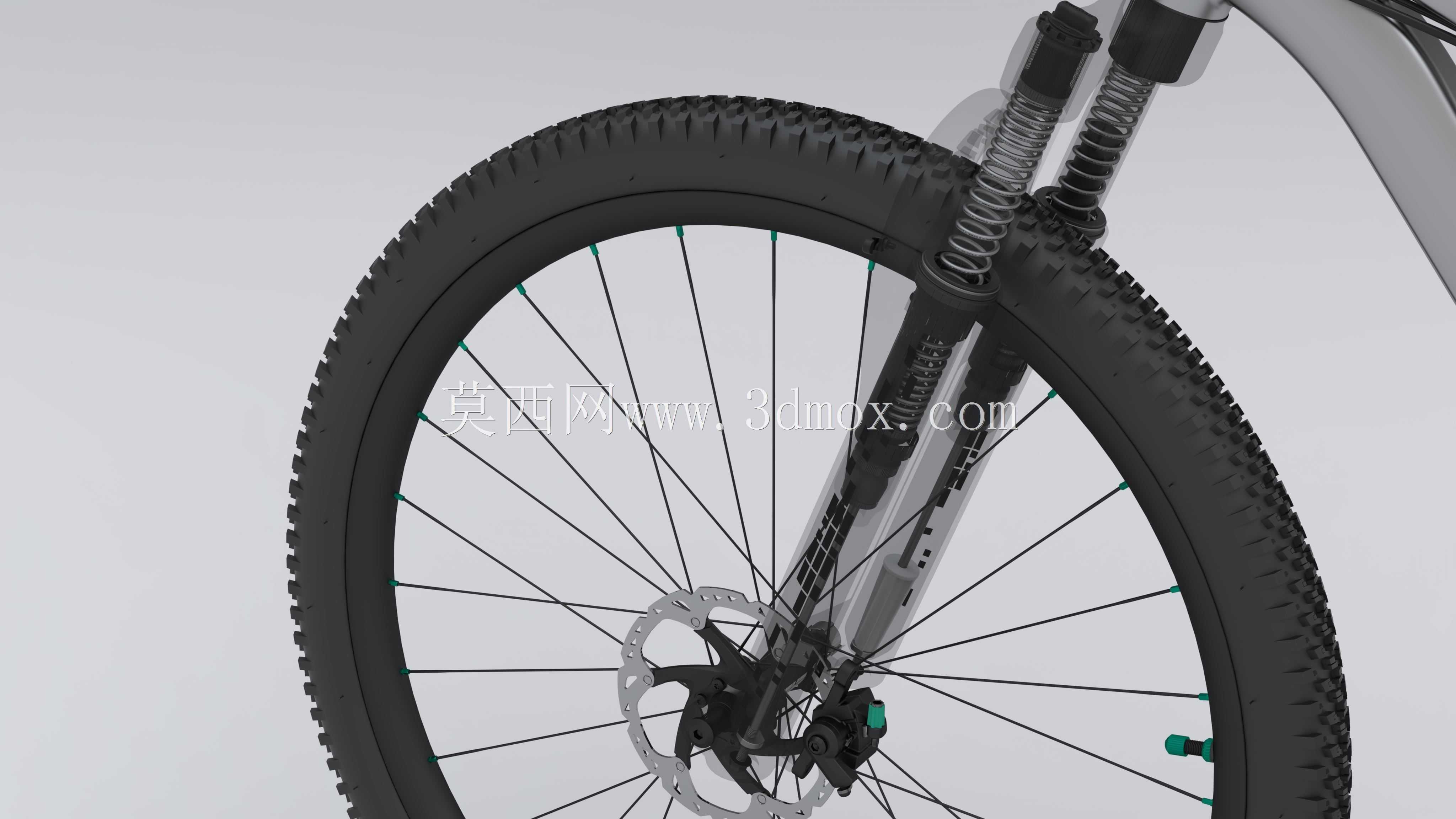

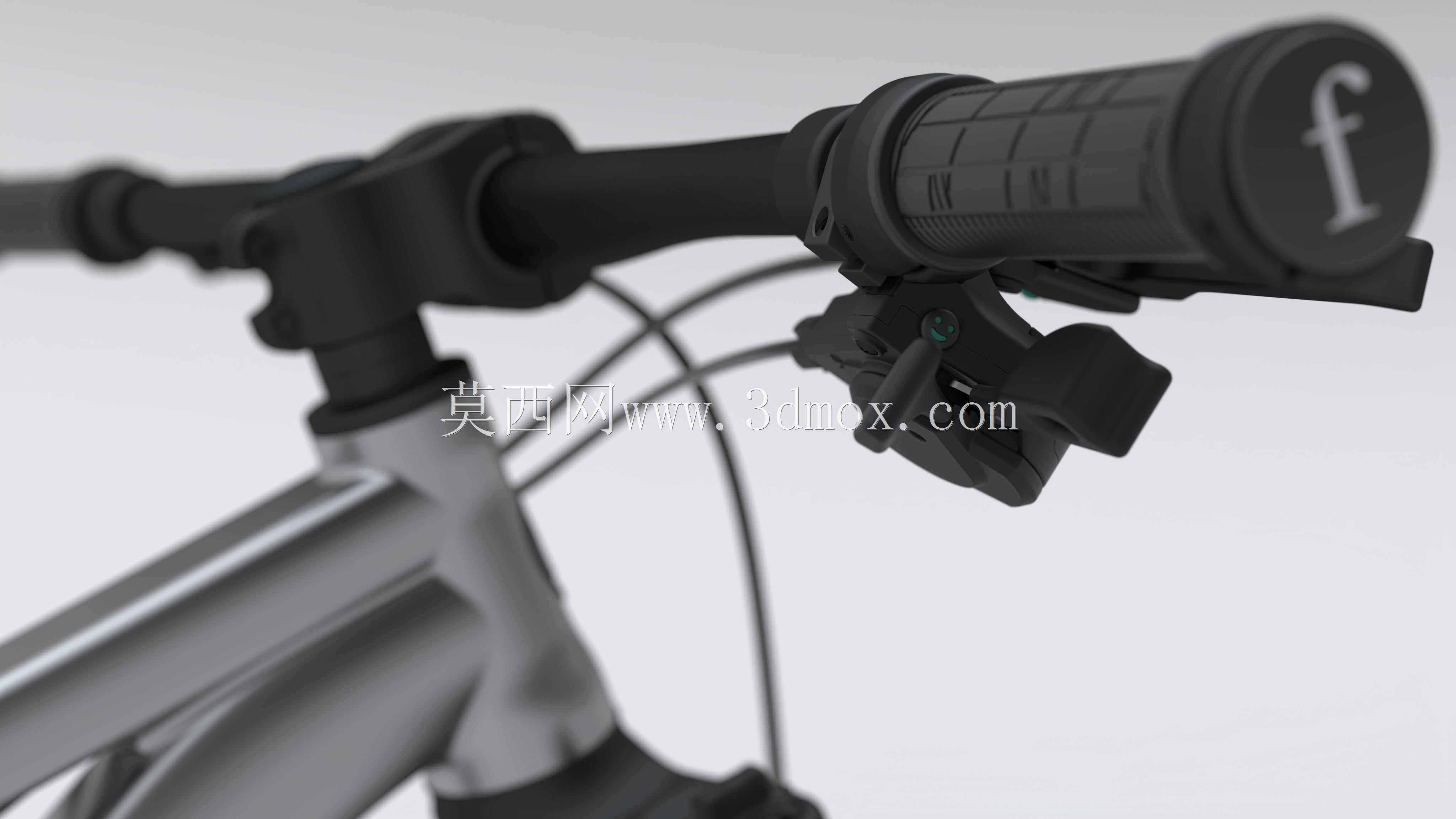

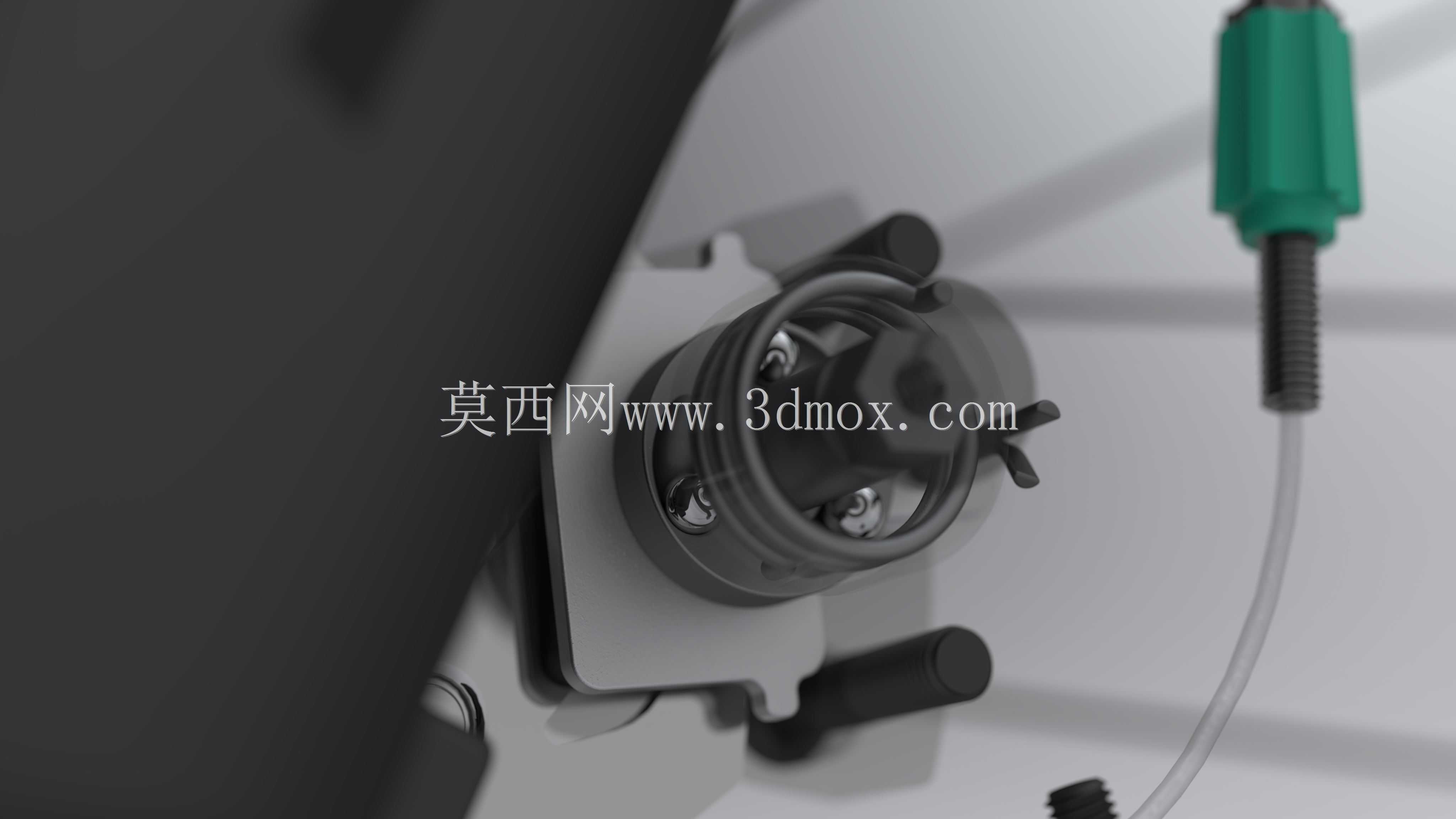

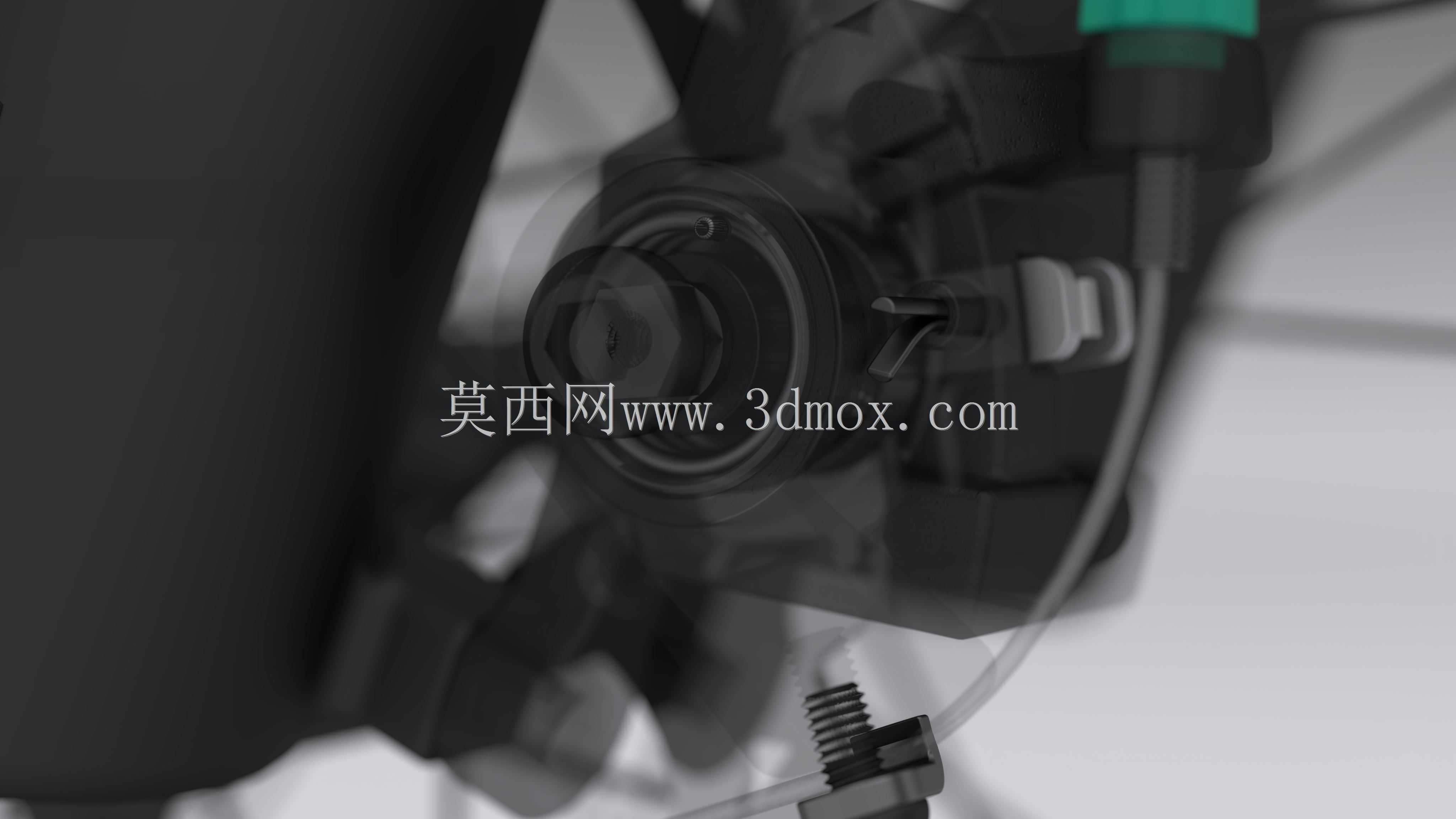

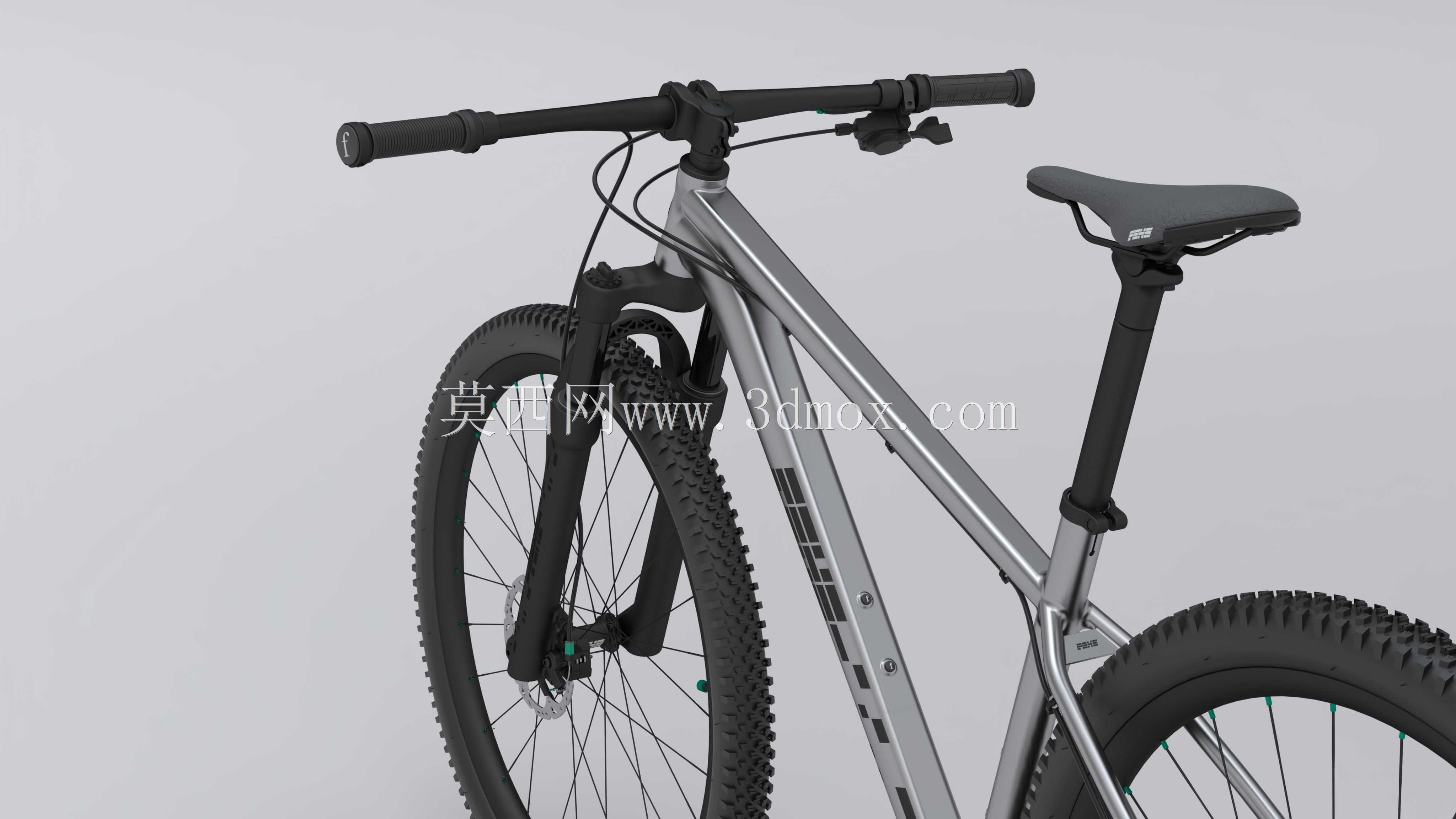

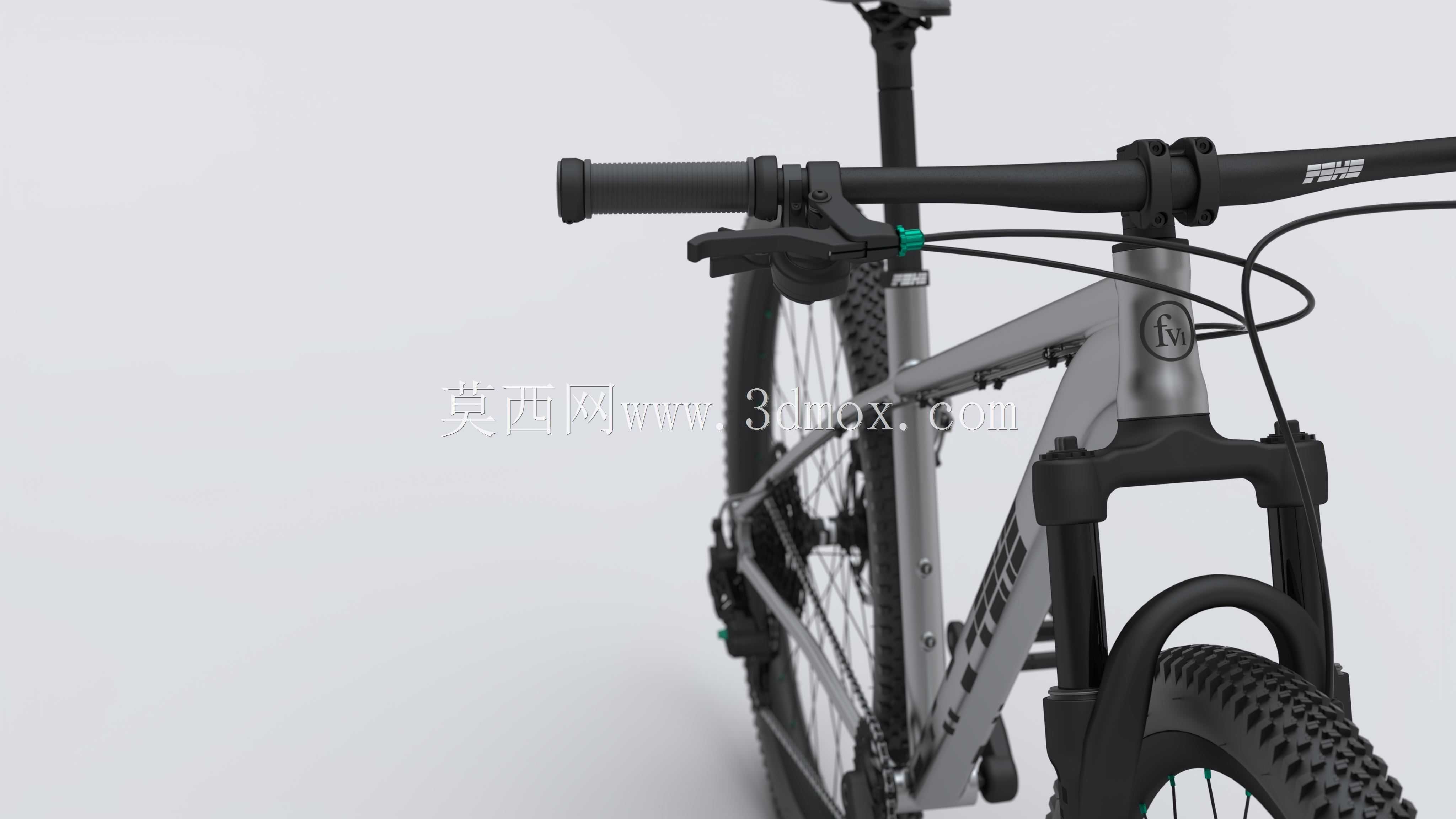

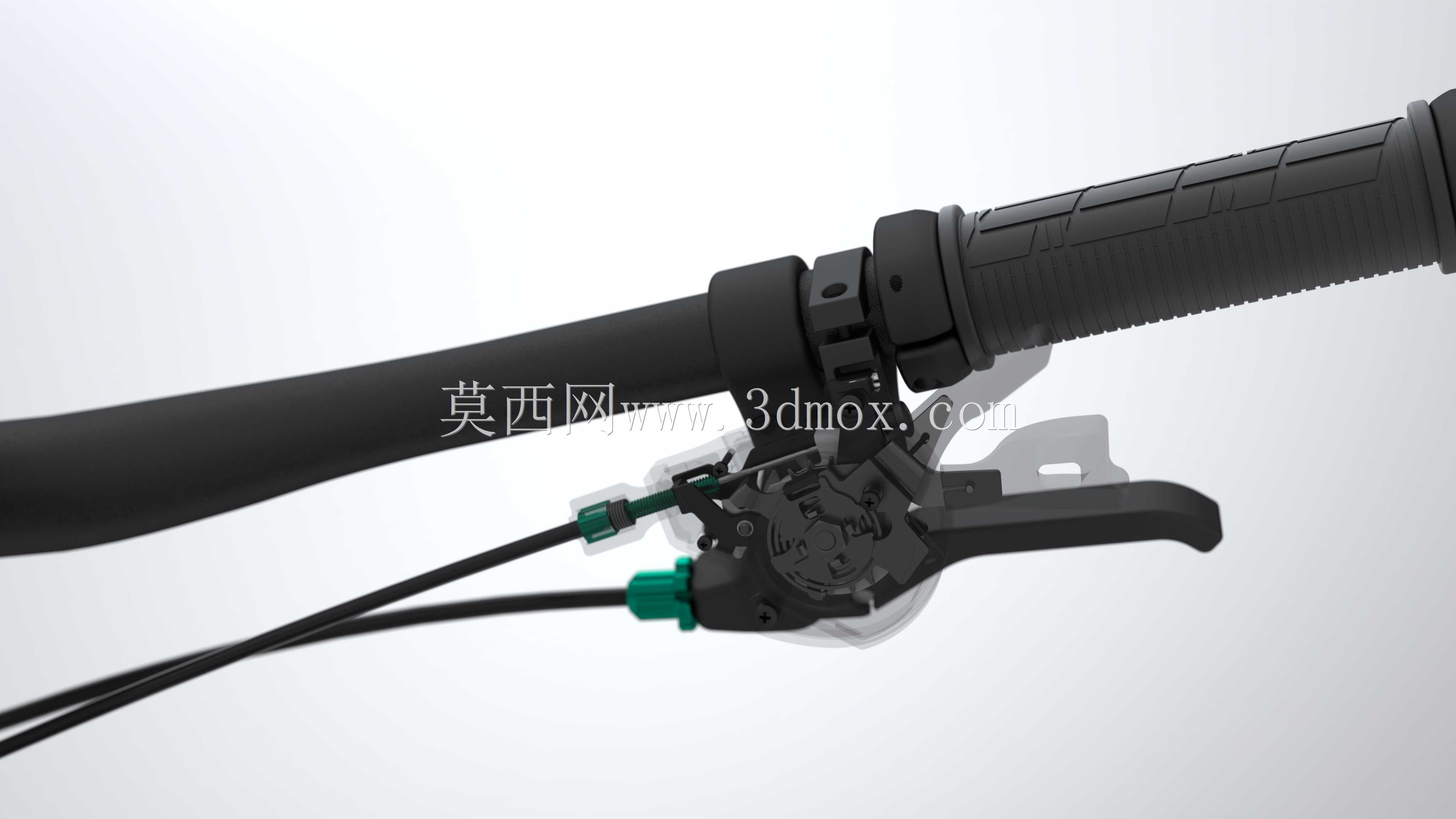

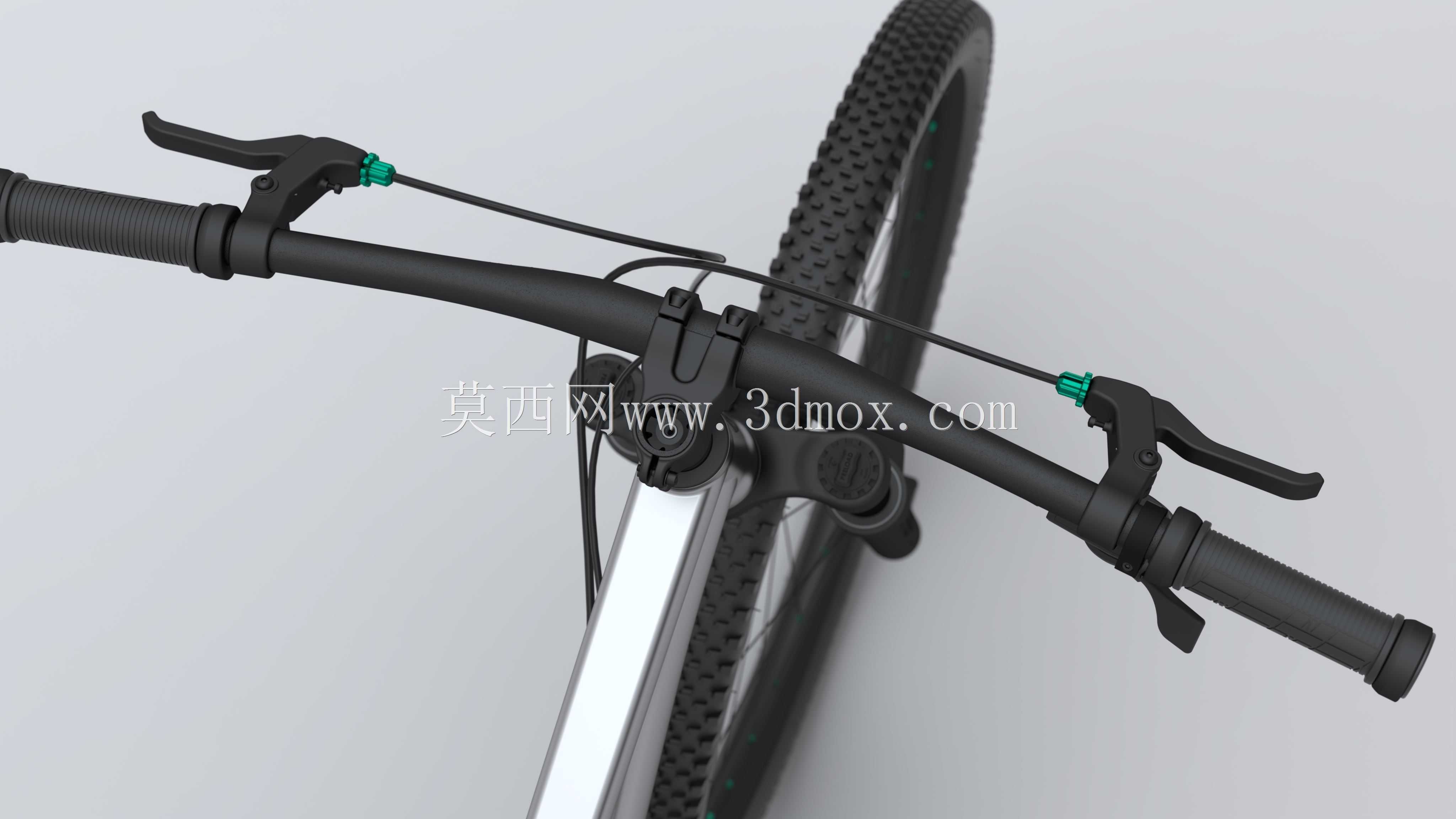

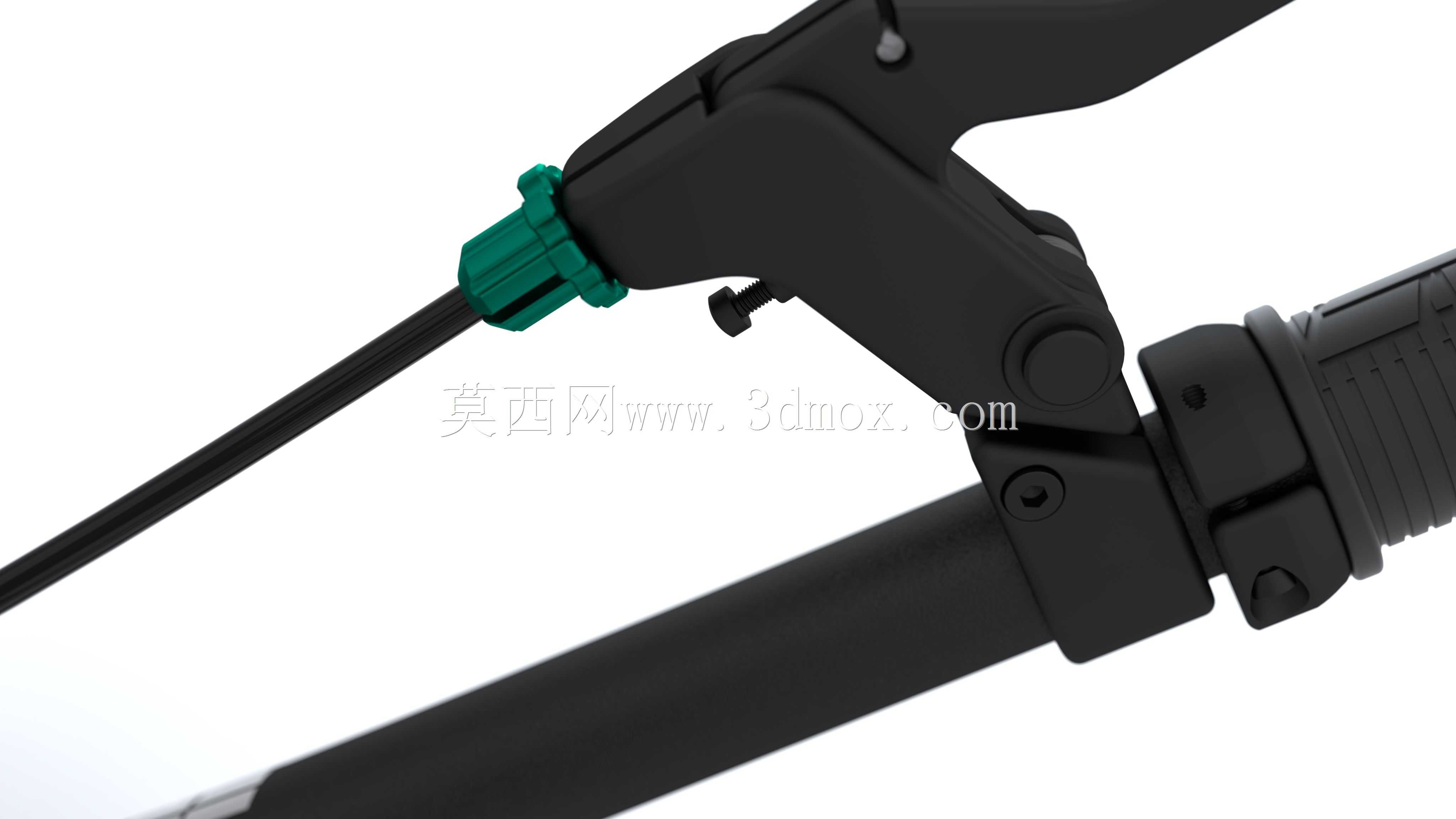

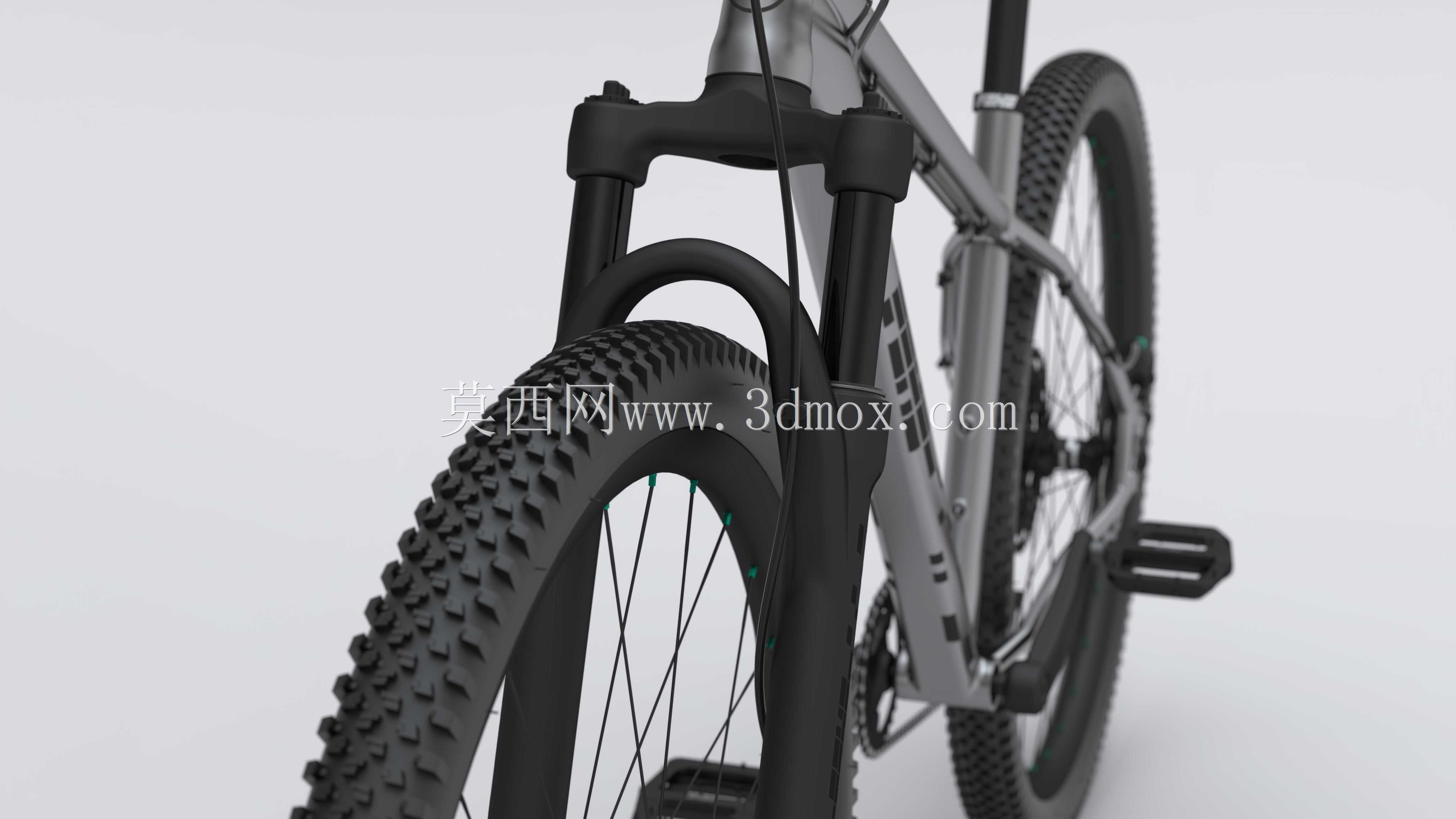

　　给传动系统混搭改装的结构验证提供参考。制动系统采用机械式碟刹结构，前后制动盘直径为160mm，夹器结构参考通用通用山地车碟刹夹器的安装标准，兼容前后叉的国际标准A柱安装位，制动手柄的握距、刹把行程都做了结构还原，能够直观展示刹车线从车把到夹器的走线路径，避免走线与前叉避震行程、车把转动出现干涉。前避震部分采用Suntour XCE系列螺旋弹簧前叉，叉肩的结构、内管直径、避震行程对应的外管滑动区间都做了完整建模，前叉底部的贯通式车桥宽度为110mm，匹配常规山地车桶轴前轮的安装标准，叉脚的碟刹安装座位置经过多轮校核，确保160mm碟片安装后与夹器的对位精度符合装配要求。车把、把立、座管、

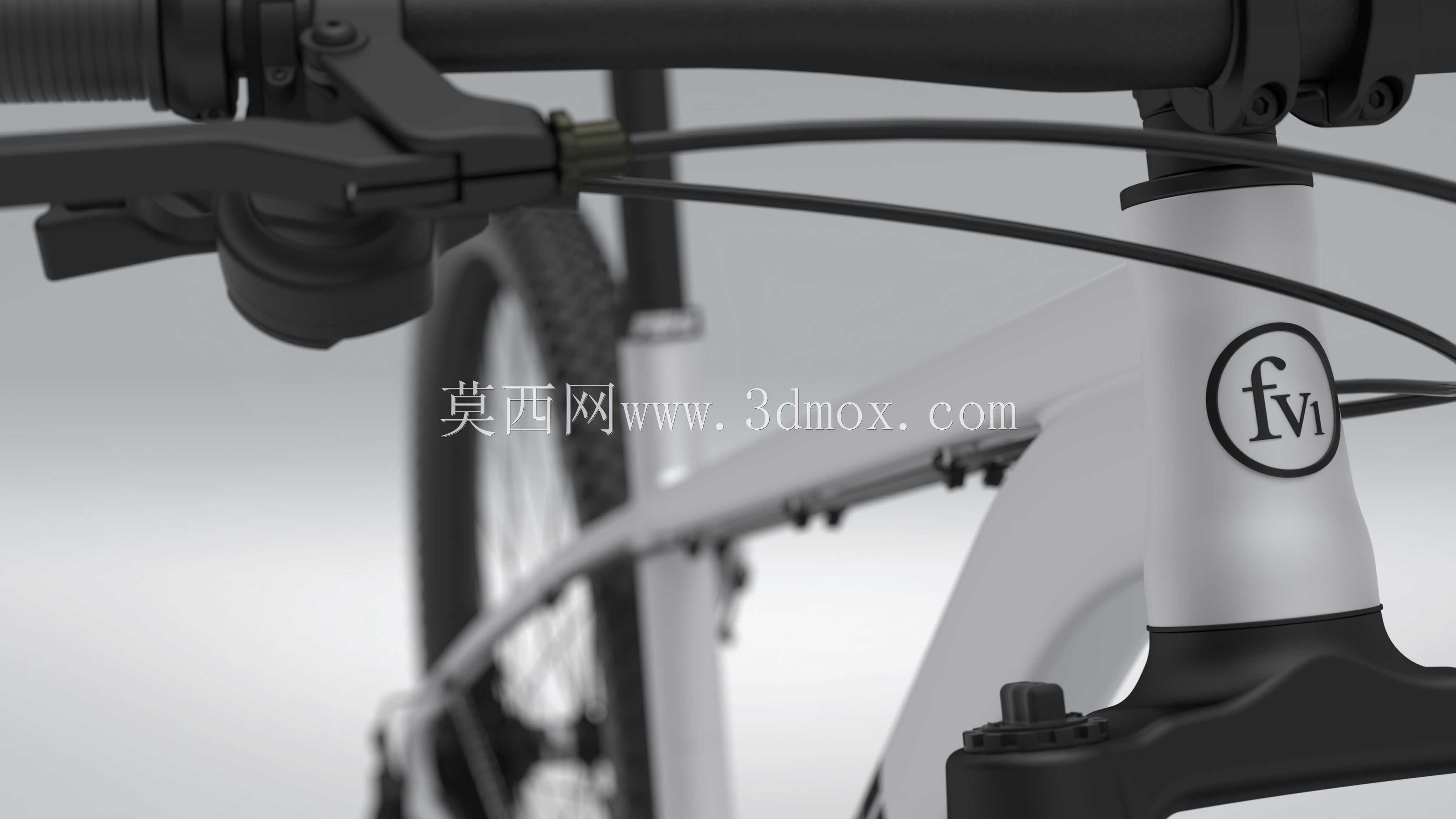

　　坐垫这些接触部件的安装尺寸都按照山地车通用标准设定，把横宽度、把立长度、座管直径都匹配L码车架的适配范围，整车所有线管的走线路径都沿着车架下管、后下叉做了内走线兼容的布局预留，既可以做外走线装配，也能通过车架预留的过线孔实现内走线改装，所有部件的安装公差、配合间隙都按照实车装配标准做了设定，不存在结构干涉、安装位错位的问题，能够完整呈现硬尾山地车从车架到各个零部件的装配逻辑，给山地车结构设计、零部件选型、改装方案验证提供直观的三维参考。
