200t/h大倾角矿用皮带输送设备

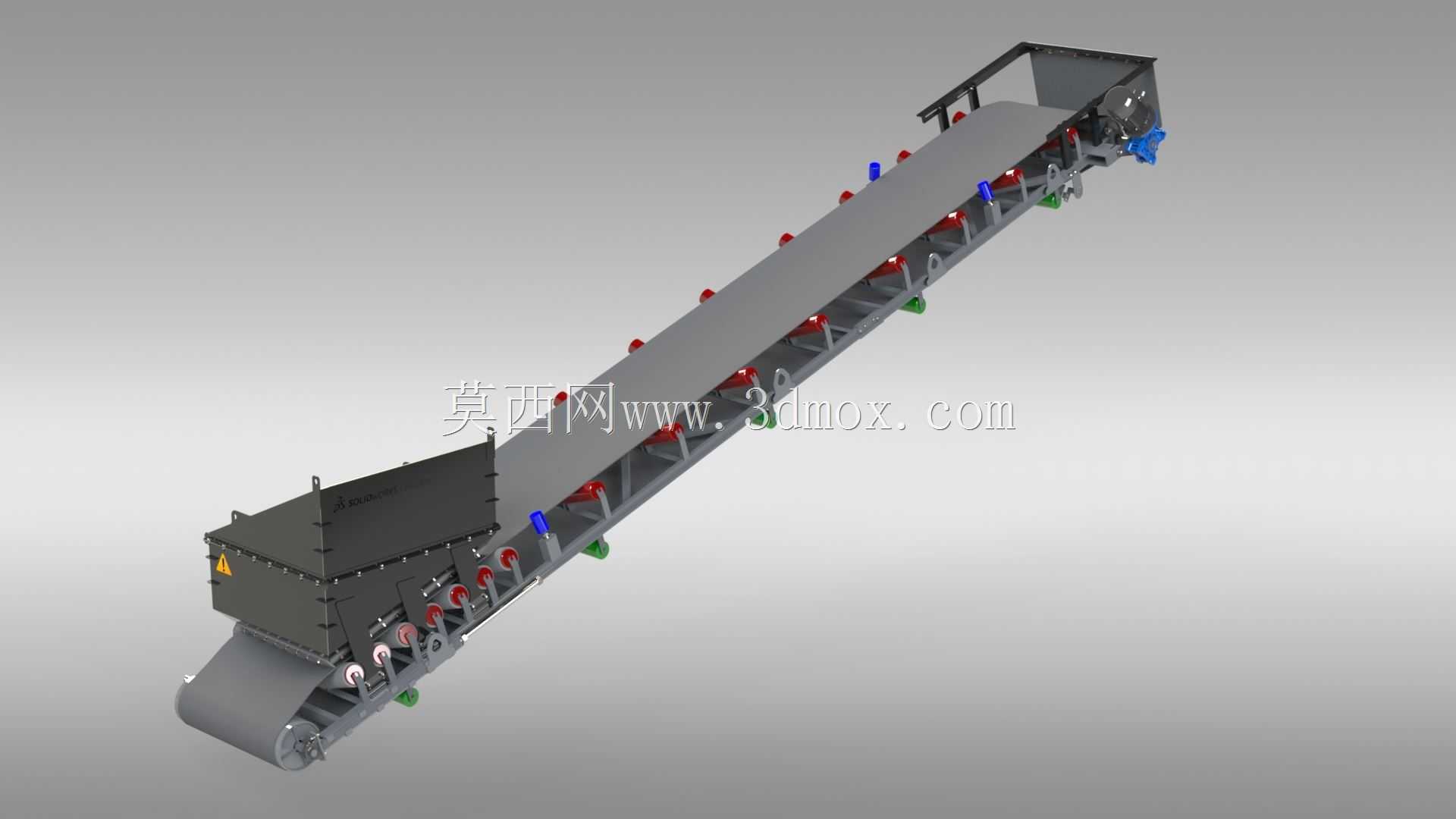

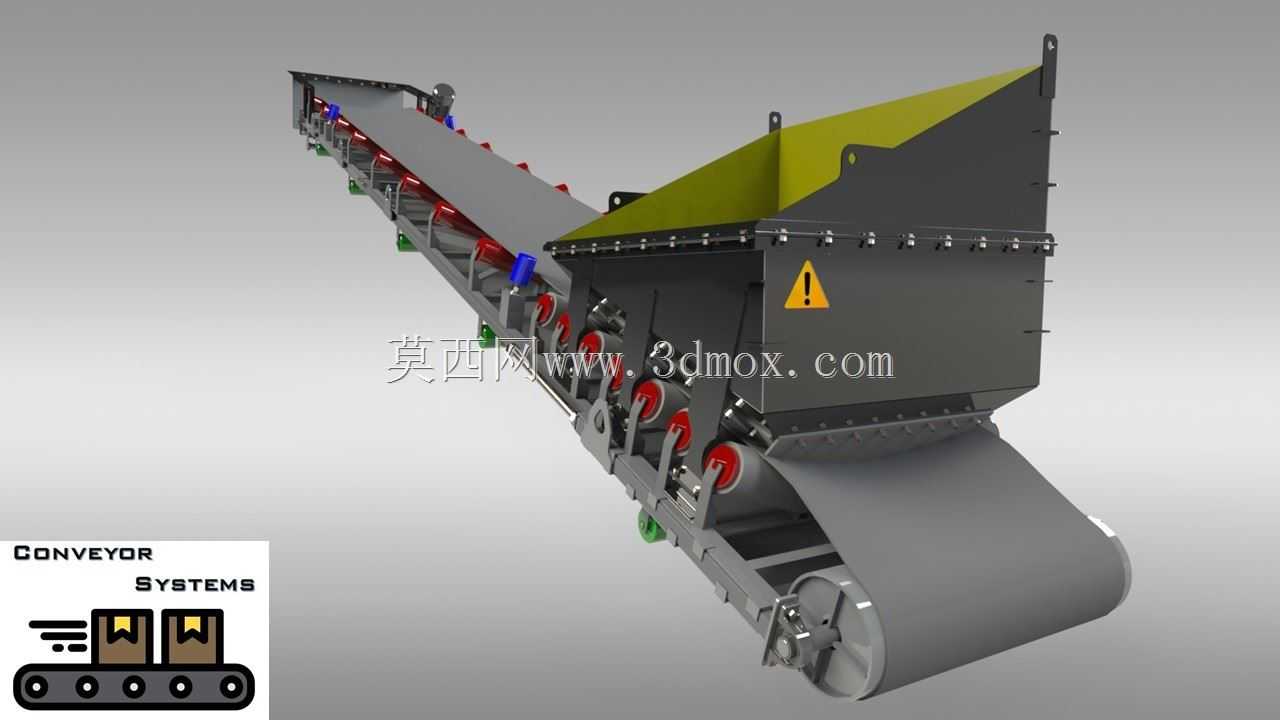

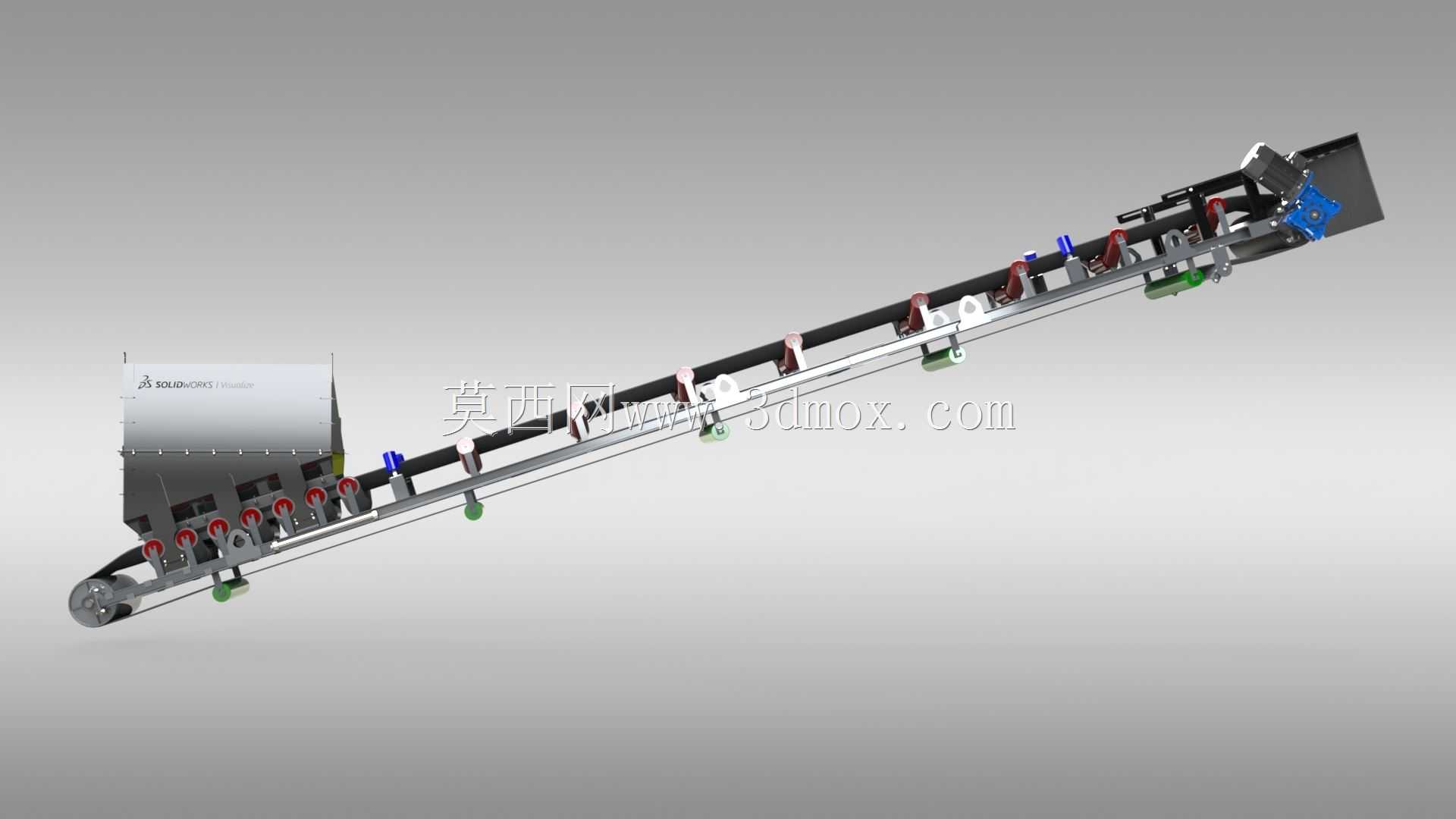

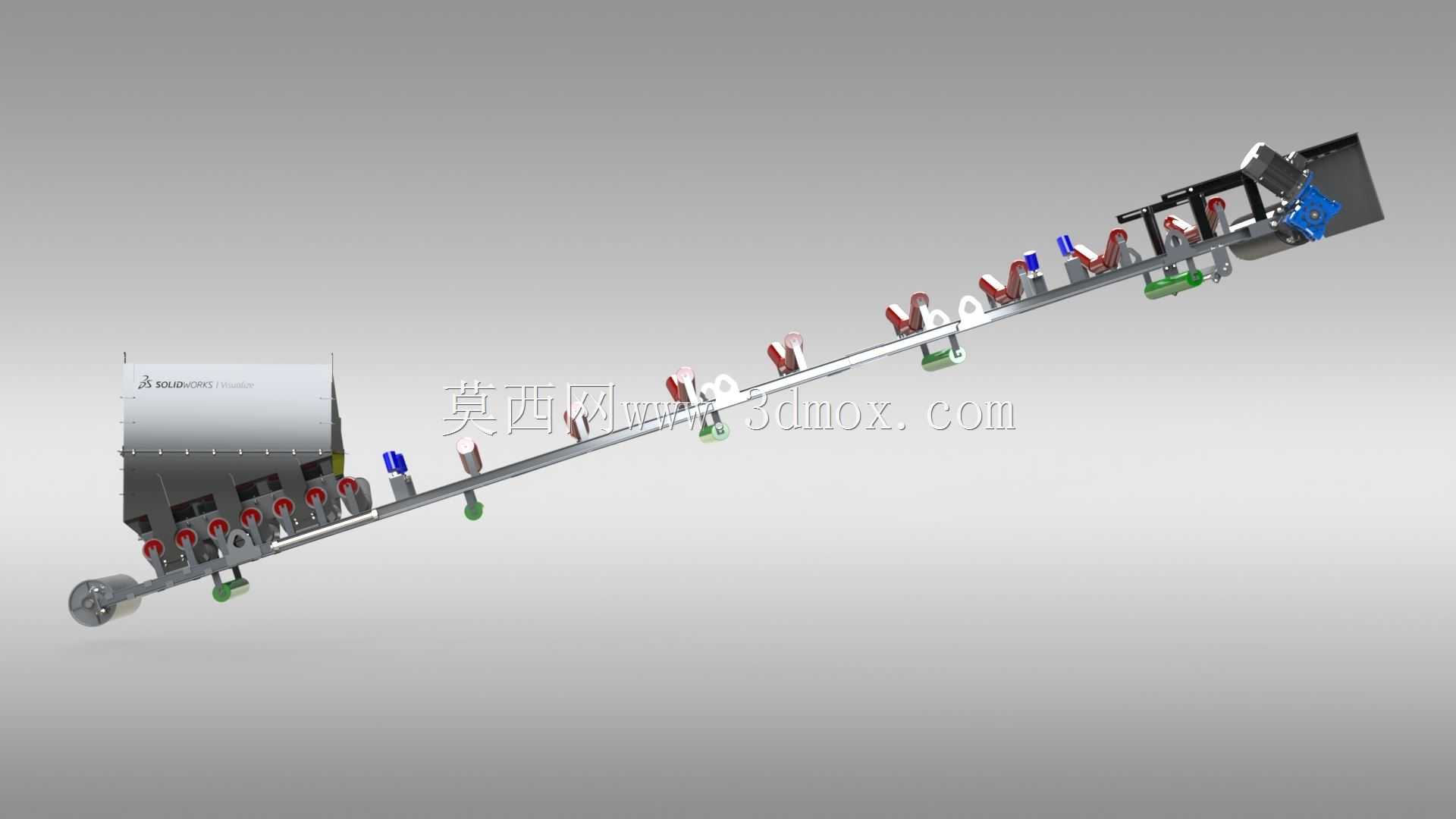

　　在露天矿山剥离作业、骨料生产线粗碎段给料、港口散粮接卸转运这类工况里，大倾角皮带输送设备一直是衔接破碎、筛分、堆存环节的核心中转装备，本次建模还原的200t/h级皮带机，正是针对花岗岩、矿石这类磨琢性较强的散料输送场景开发，能适配最大18度的倾斜安装角度，解决常规平皮带无法在有限场地内实现高程差物料转运的痛点。

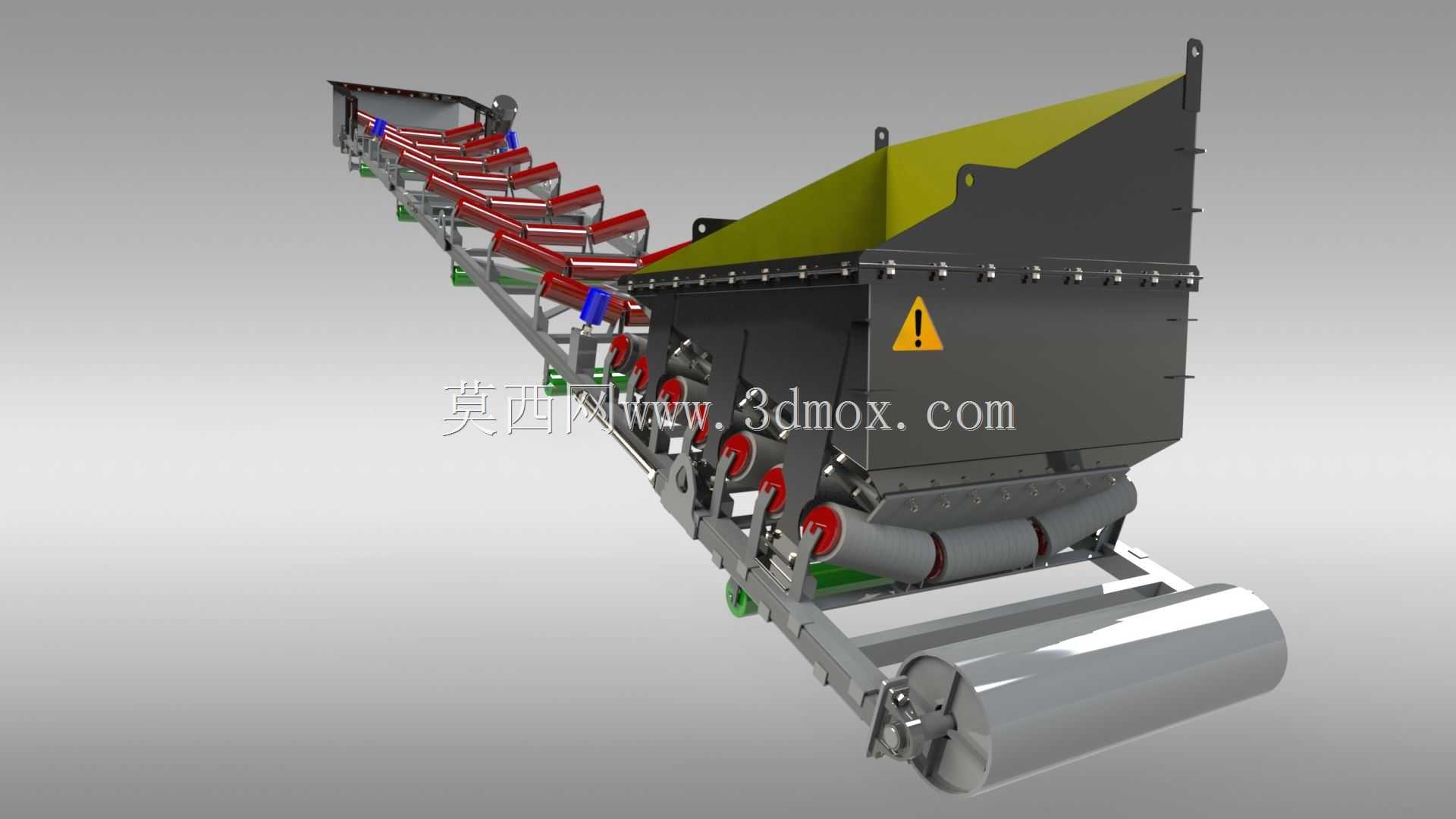

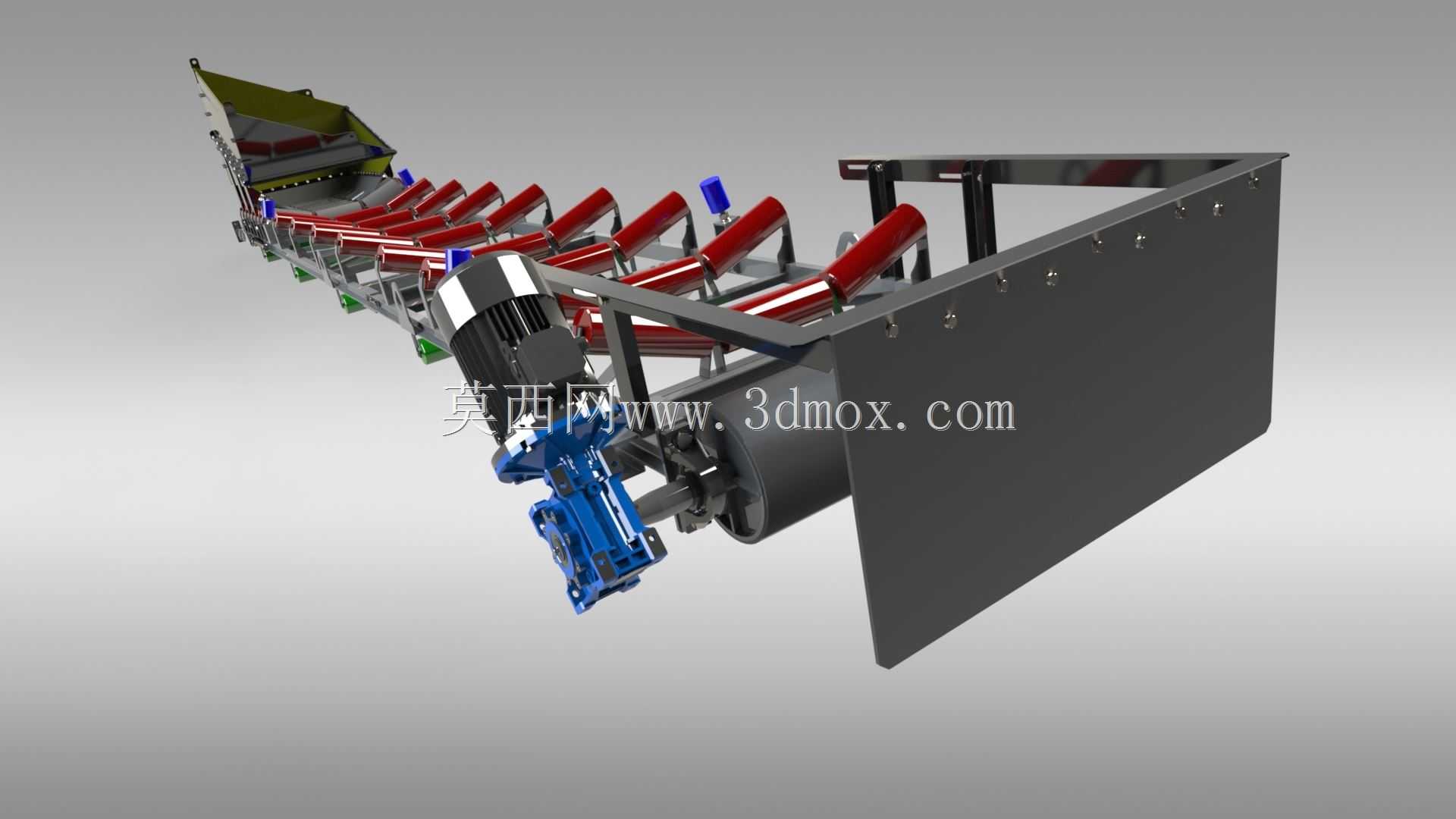

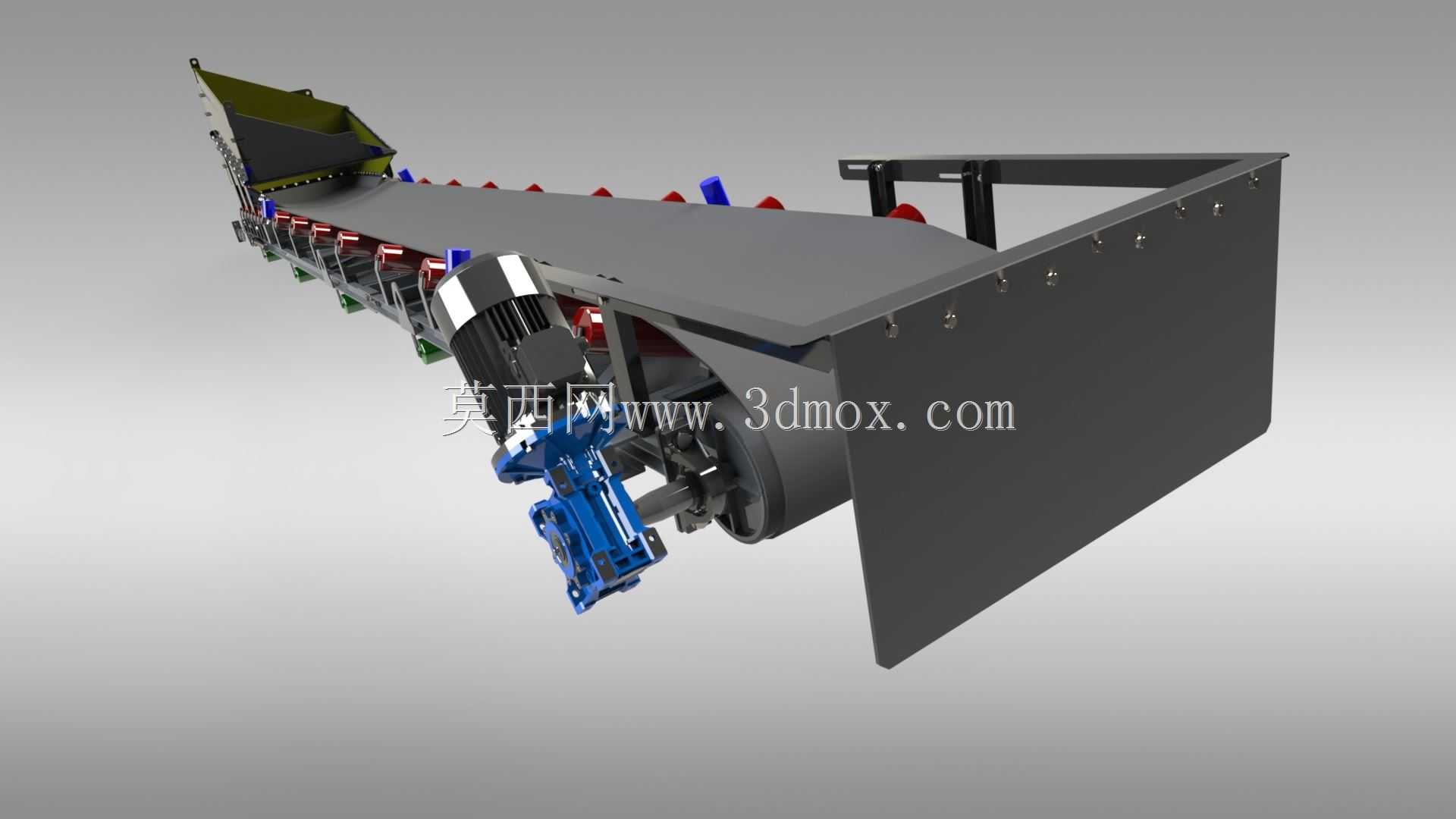

　　从实际落地的工况需求出发，这类设备首先要解决的是重载启动下的牵引力匹配问题，设计阶段选用7.5kW齿轮减速电机作为驱动源，驱动滚筒采用铸胶菱形包胶结构，增大与皮带接触面的摩擦系数，避免带料启动时出现打滑丢转的问题；考虑到输送物料为硬度较高的花岗岩石料，进料段专门设置了加宽受料斗，斗体内侧预留了耐磨衬板安装位，落料点位置对应皮带下方增设缓冲托辊组，抵消大块物料下落时对皮带的冲击载荷，减少皮带被尖锐物料刺穿的概率。

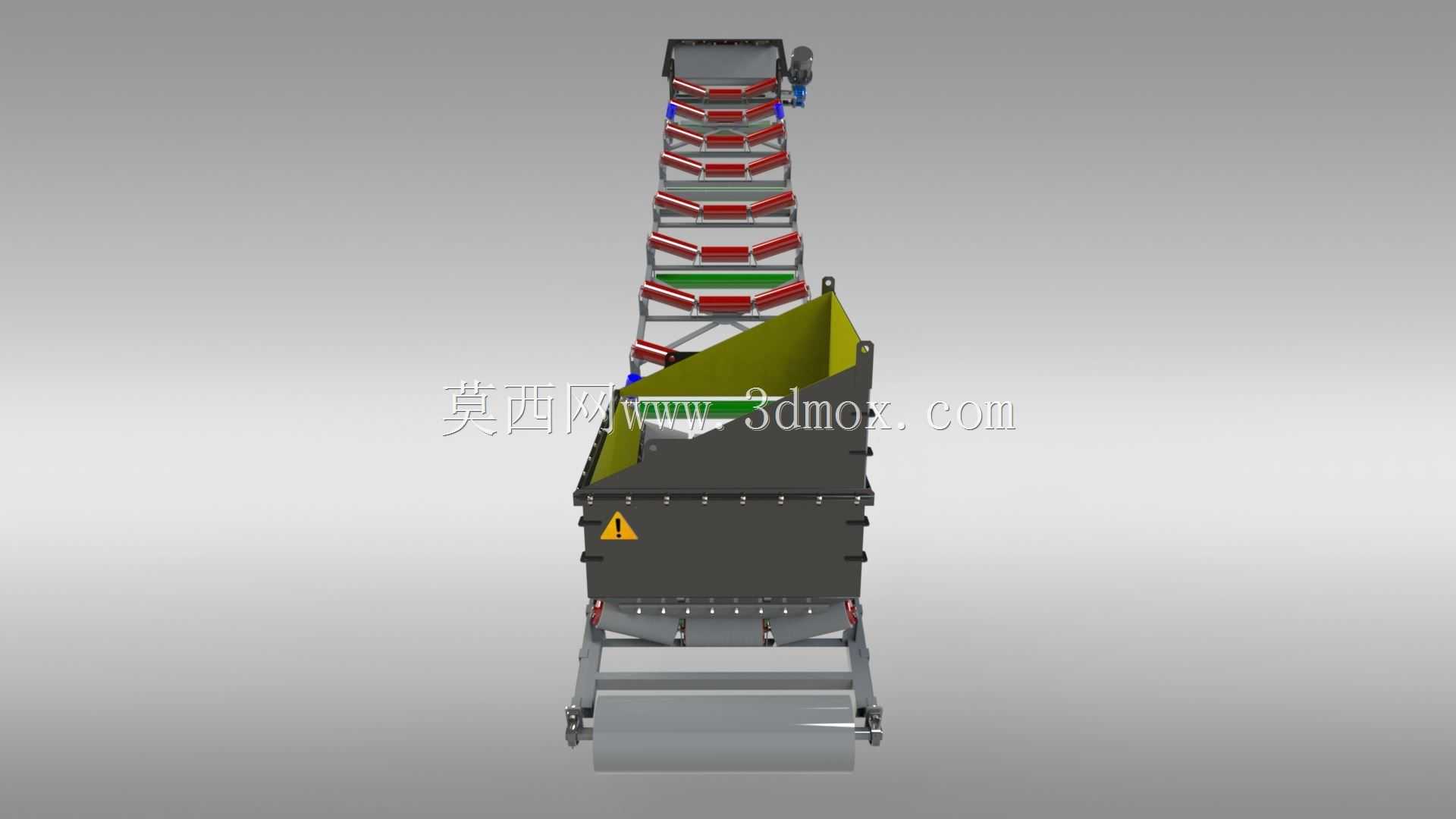

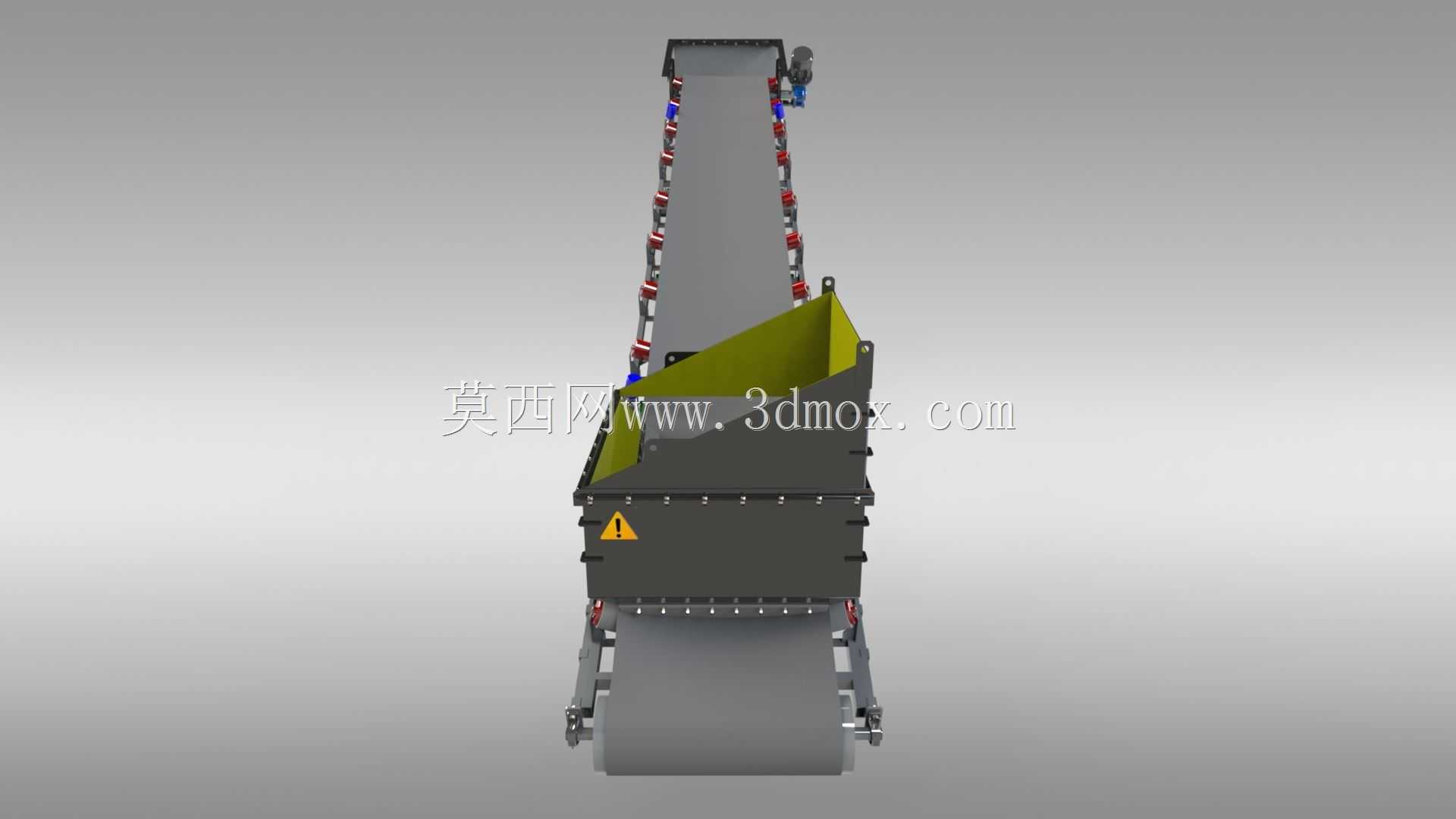

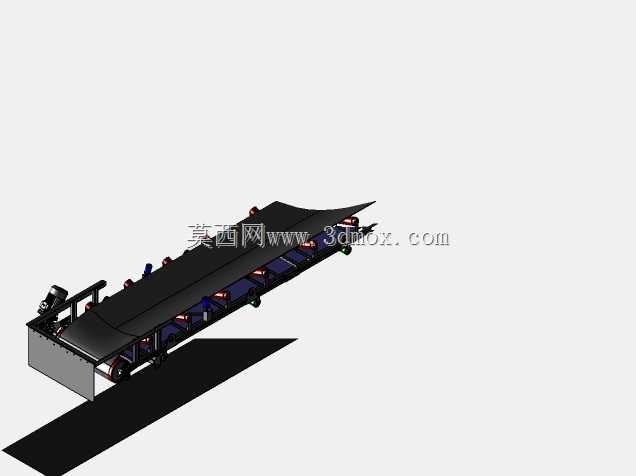

　　设备整体带宽设定为1000mm，槽型托辊组采用35度槽角设计，相比常规30度槽角能提升约15%的物料承载截面积，在保证200t/h额定输送能力的前提下，控制整机宽度尺寸，减少现场安装的占地空间；倾斜段上托辊间距控制在1200mm，下回程托辊间距设为3000mm，既保证皮带运行时的槽型稳定性，避免散料撒漏，也不会因托辊排布过密增加不必要的设备自重与制造成本。头部滚筒处设置弹簧清扫器与空段清扫器，分别清理皮带工作面粘附的细粉料与回程面夹带的洒落物料，避免物料进入滚筒与皮带的间隙造成皮带跑偏、磨损加剧的问题。

　　安装边界层面，设备机架采用模块化分段设计，每段标准机架长度为6000mm，可根据现场实际输送距离灵活拼接，倾斜段机架两侧设置检修走道与安全防护栏，方便运维人员日常检查托辊运转、皮带张紧情况；尾部设置螺旋张紧装置，张紧行程预留500mm，可补偿皮带长期运行后的塑性伸长量，保证皮带始终保持合适的张紧力；进料斗上方设置格栅与警示标识，防止超径大块物料进入输送系统造成卡滞，同时提醒现场作业人员远离进料口位置，避免安全事故。

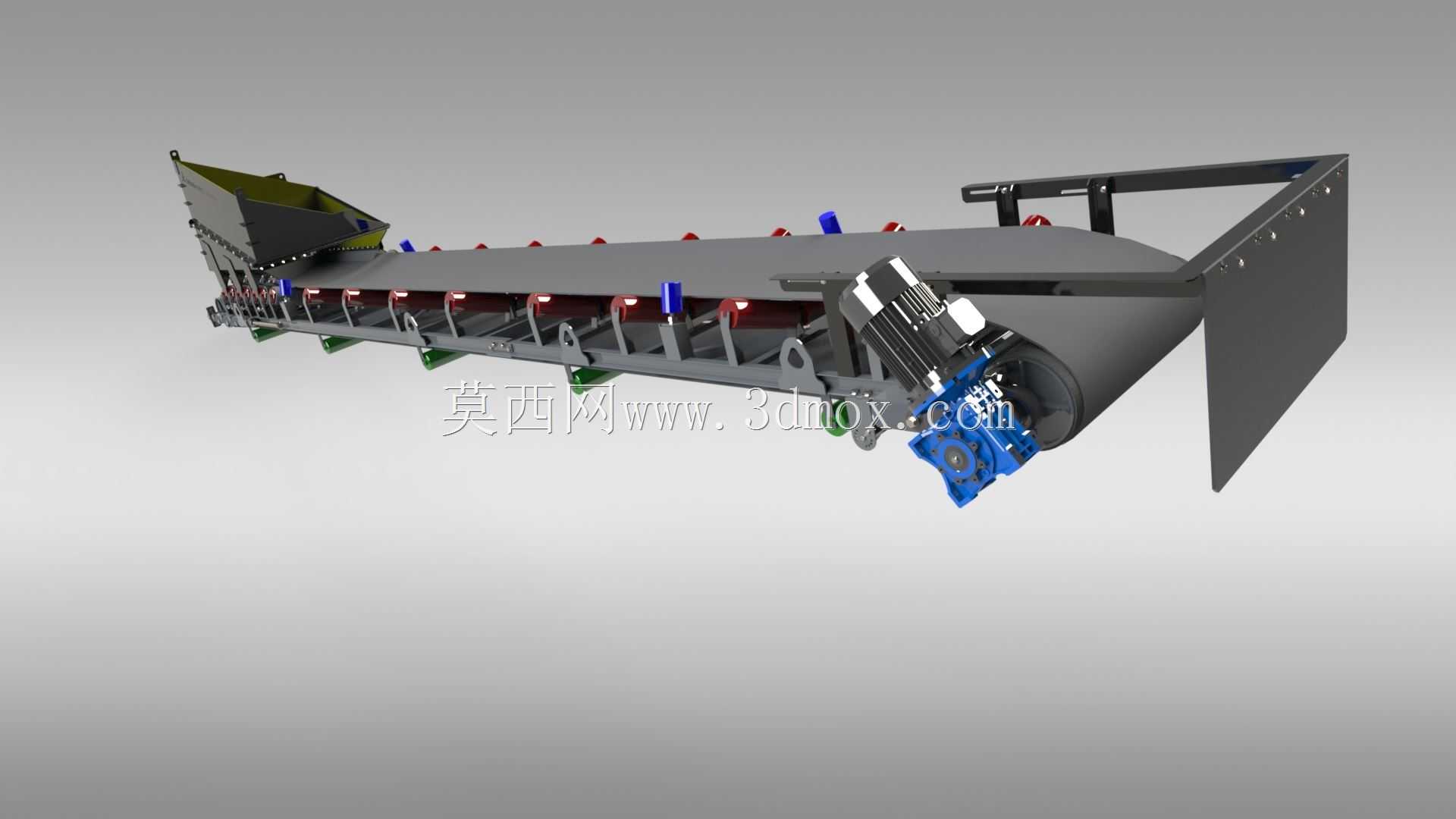

　　建模过程中对托辊组的转动副、驱动滚筒的装配关系、张紧装置的调节行程都做了精准还原，所有结构件的连接孔位、螺栓排布都符合实际焊接机架的加工工艺要求，没有出现脱离生产实际的理想化结构；比如受料斗与机架的连接位置采用螺栓可拆卸连接，而非直接焊接固定，方便后期磨损后更换受料斗衬板，驱动单元的安装底座预留了电机位置调节的长圆孔，方便安装时调整电机与减速机的同轴度，减少运转时的振动与噪音。

　　针对现场可能出现的皮带跑偏问题，上下托辊组都设置了前倾调整结构，头尾滚筒处加装防跑偏挡辊，可在皮带出现偏移时自动纠偏，不需要频繁停机调整；设备整体的安装基础只需要在头尾滚筒位置、中间机架支腿位置做预埋螺栓固定，不需要大面积浇筑混凝土基础，能缩短现场安装的施工周期，也方便后期生产线调整时移位重新安装。在输送磨琢性物料的工况下，皮带选用分层织物芯耐磨输送带，覆盖层厚度设为上胶6mm、下胶3mm，能承受物料的长期摩擦冲击，延长皮带的更换周期，降低设备的运维成本。
