120mm轻型翼型静音电脑散热风扇结构

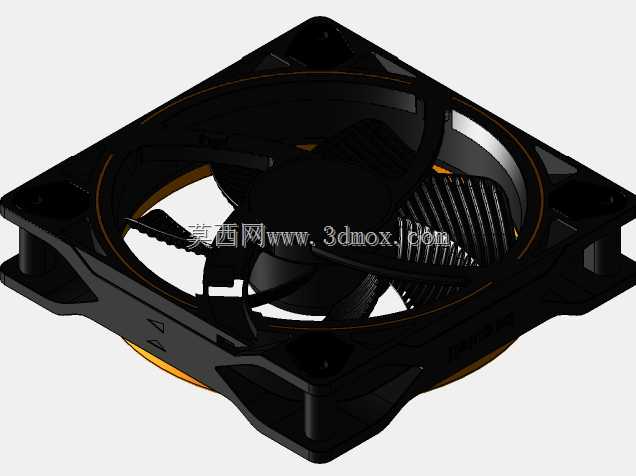

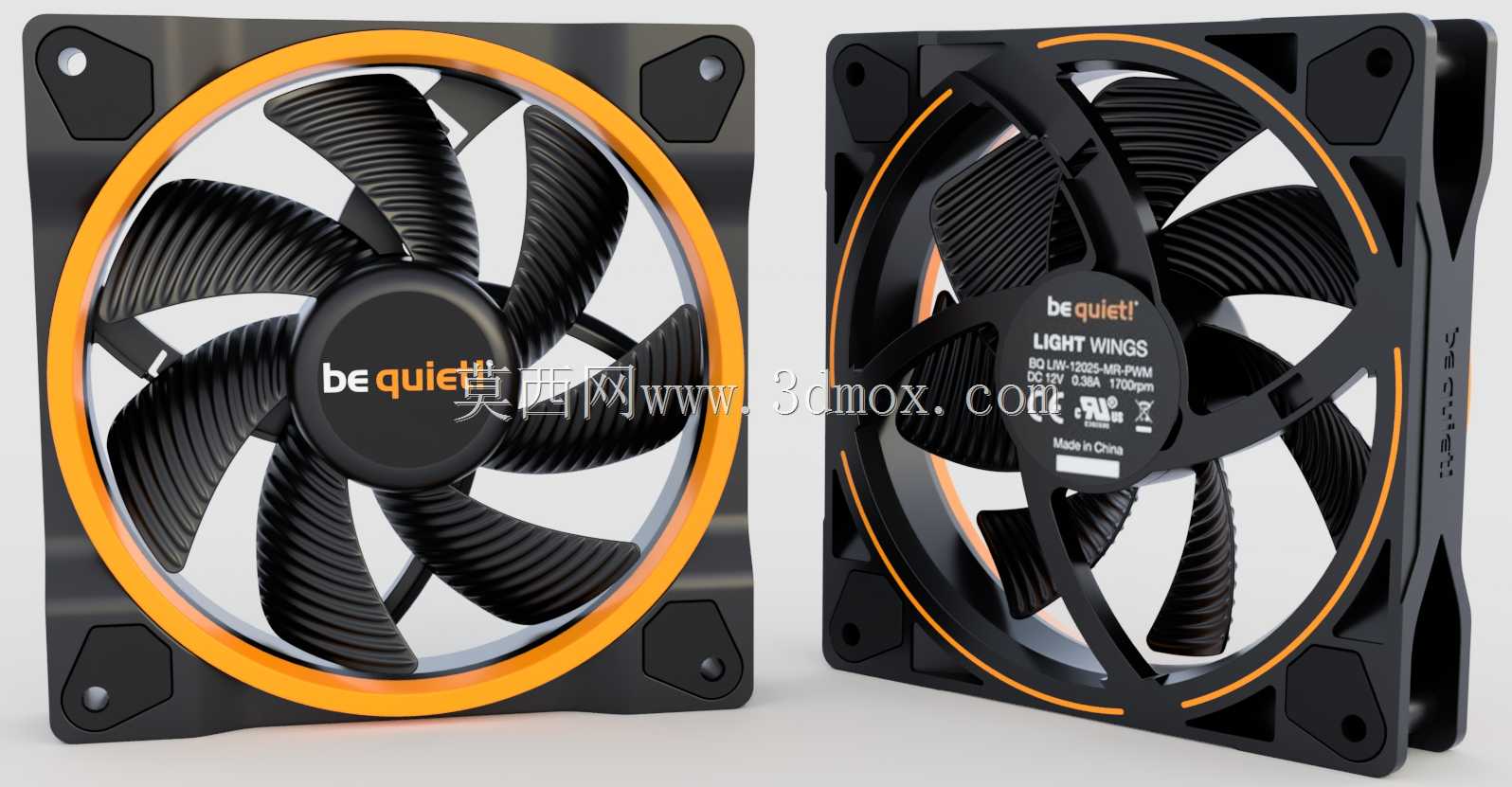

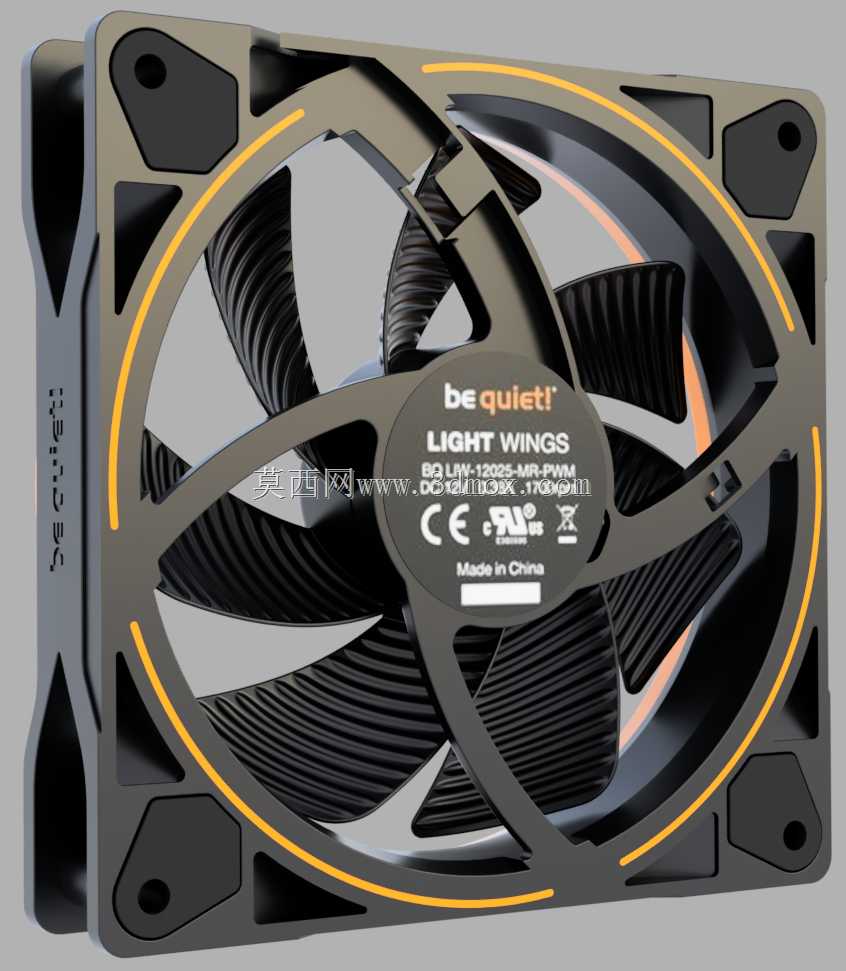

　　在桌面级计算机硬件散热、小型工控机柜通风、紧凑型电子设备主动散热场景中，120mm规格的轴流风扇是应用覆盖度最广的标准散热部件，这类部件的选型与结构设计直接决定散热系统的风噪表现、风压风量参数以及长期运行稳定性。本次呈现的翼型结构风扇，核心围绕低风阻、低运行噪音的需求做结构优化，区别于常规直板扇叶的设计，扇叶采用仿生机翼型曲面构型，叶片表面做了连续的肋状导流纹理处理，气流沿扇叶表面流动时可以减少边界层分离带来的涡流紊动，从根源上降低气流切割与涡脱产生的宽频噪音，适配对运行噪音有严格要求的静音型主机搭建场景。从安装边界来看，这款风扇严格遵循120mm轴流风扇的通用安装规范，外框为正方形结构，四个边角设置带缓冲减震垫的安装孔位，

　　孔位间距匹配行业通用的105mm标准安装距，可直接适配市面绝大多数120mm规格的风冷散热器、水冷排安装位、机箱风扇位，无需额外做安装位的改孔调整，外框厚度采用常规25mm标准尺寸，不会出现与机箱侧板、内存马甲、主板散热装甲的安装干涉问题，设备选型替换时可直接兼容原有固定结构。扇叶的翼型设计并非单纯做曲面造型，每一片扇叶的安装角沿叶根到叶梢做连续的非线性变化，叶根部位安装角更大，保证靠近轮毂区域的气流能够获得足够的初始动能，避免轮毂附近出现气流滞止区，叶梢部位安装角逐步收小，降低叶梢与外框内壁间隙处的叶尖涡流强度，既能够提升扇叶的气动效率，在相同转速下获得更高的有效风量，也能进一步抑制叶尖涡产生的高频噪音。

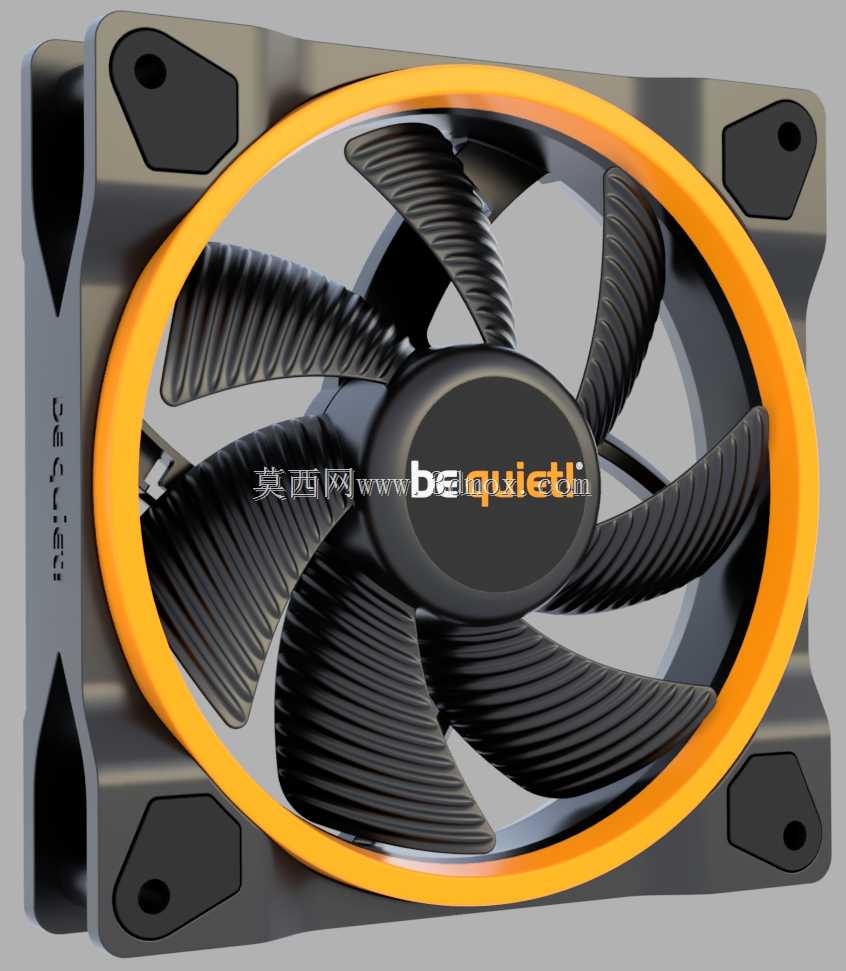

　　外框的进风侧做了导流入角处理，进风边缘采用大圆角过渡结构，避免气流进入扇叶区域时出现突然的截面收缩导致的气流加速噪音，出风侧则做了平直的导流段，让扇叶驱动的气流能够沿轴向平顺送出，减少出风侧的气流扩散损失，提升有效送风距离，适配机箱前进风、后出风、冷排夹装等不同安装位置的气流组织需求。风扇中心的轮毂部位做了圆弧过渡的整流造型，轮毂表面无突兀的凸起结构，可引导进风侧的气流平顺流向扇叶根部区域，减少轮毂正面的气流驻留产生的风阻。带橙色装饰环的外框结构预留了发光元件的安装空间，可实现均匀的环面发光效果，兼顾散热功能与机箱内部的视觉装饰需求，适配侧透机箱的装机视觉搭配。在结构设计的细节处理上，扇叶与外框之间的间隙控制在极小的公差范围内，

　　既保证扇叶高速运转时不会与外框产生擦碰，也能减少间隙处的气流回流损失，提升风扇的容积效率；四个安装角的减震垫采用内嵌式安装结构，可吸收扇叶运转时产生的微幅振动，避免振动传递到机箱、冷排等安装基体上产生结构传导噪音，进一步提升整机的静音表现。这类翼型扇叶的结构设计逻辑，核心是在有限的120mm安装尺寸边界内，平衡风量、风压与噪音三者的关系，相比同转速的常规扇叶风扇，能够在相同噪音水平下提供更高的散热气流输出，或是在相同风量需求下以更低的转速运转，实现更好的静音效果，可广泛应用于桌面电脑散热、小型NAS设备通风、紧凑型工控机散热、桌面3D打印机散热等对安装尺寸、噪音水平有明确要求的主动散热场景，结构设计过程中充分考虑了通用互换性，无需修改安装结构即可完成同规格风扇的替换升级。
