电动四驱RC竞速赛车底盘结构设计

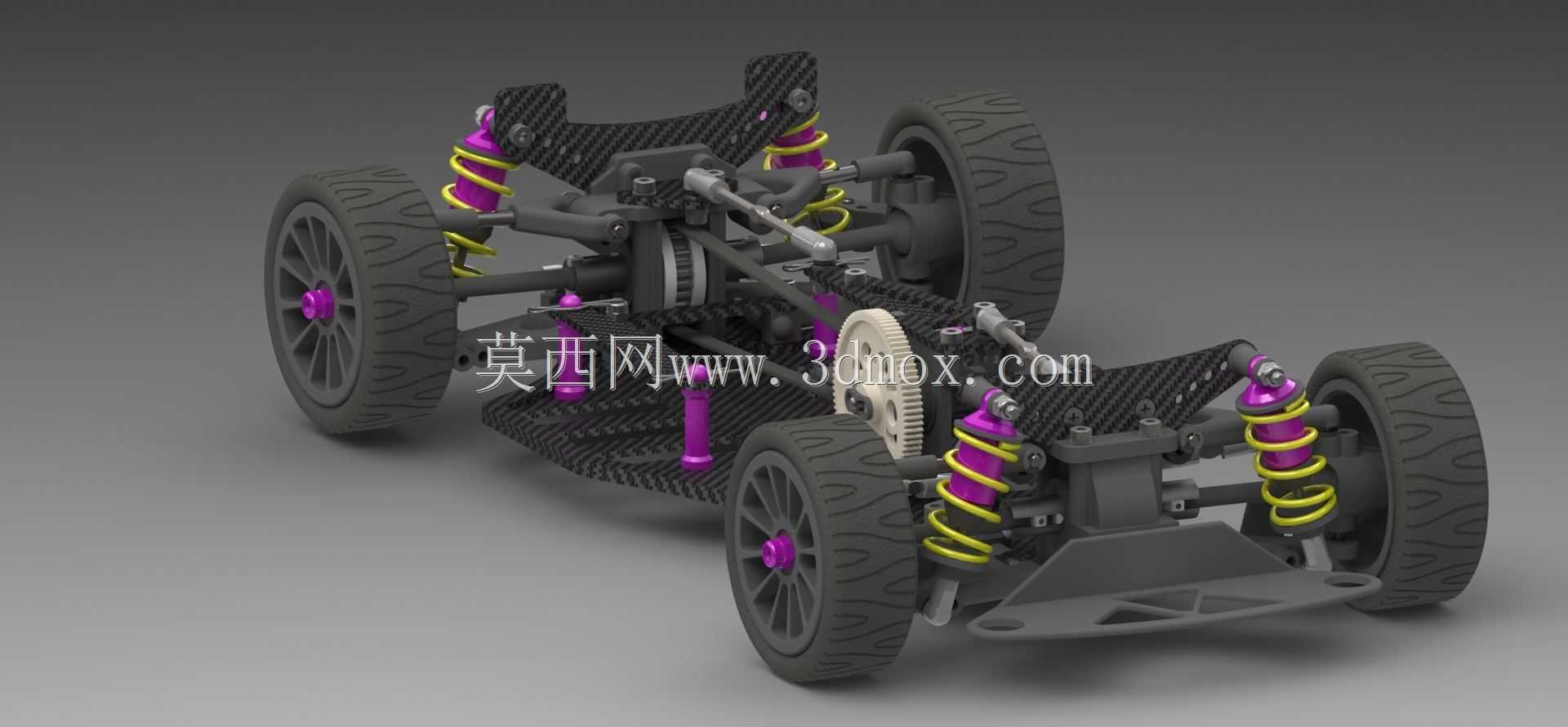

　　这套电动四轮驱动遥控竞速车的底盘结构，核心面向场地竞速类RC赛事的实战需求设计，整体采用中置电机、前后对称动力输出的布局逻辑，从结构根源上平衡整车前后轴荷分配，避免急加速、高速过弯时出现单轴抓地力不足的推头或甩尾问题。底盘主体承载板选用碳纤维层压板加工成型，在保证整体抗扭刚度满足高速冲击需求的前提下，尽可能降低非簧载质量之外的整车自重，配合前后独立双叉臂式悬架结构，能够在铺装赛道的连续起伏路面、路肩冲击场景下，始终让四个轮胎保持与地面的最大接触面积，提升动力传递效率与过弯极限。

　　悬架系统的阻尼部件采用螺旋弹簧配合筒式阻尼器的组合，弹簧刚度与阻尼行程经过多轮场地测试匹配，紫色阳极氧化的阻尼器调整座支持手动调整弹簧预压量，玩家可根据不同赛道的抓地力水平、路面起伏幅度快速调整悬架软硬与车身高度，无需更换核心部件即可适配平路竞速、漂移练习等多种玩法场景。转向系统采用横置拉杆联动结构，转向舵机安装在底盘前部居中位置，通过对称长度的转向拉杆连接左右转向节，尽可能减小转向虚位，保证高速行驶时的转向响应精度，转向节处的枢轴点设计预留了倾角调整余量，可根据竞速需求调整主销后倾、车轮外倾参数，优化过弯时的轮胎接地角度。

　　传动系统采用直齿中央减速齿轮配合前后等长传动轴的结构，中置的大直径减速齿直接连接电机输出轴的主动齿轮，动力通过前后两根传动轴分别输送至前后桥的差速机构，差速器采用齿轮式限滑结构，可根据场地抓地力调整差速锁止力度，避免单轮打滑时的动力流失。四个车轮的轮毂采用轻量化塑料注塑成型，轮胎选用中等硬度的橡胶配方，胎面的细密花纹兼顾干地抓地力与轻度湿滑路面的排水性能，轮毂中心的紫色快拆锁止结构支持快速更换轮胎，适配不同赛事的轮胎规则要求。

　　从安装边界来看，整套底盘的前后悬长度控制在紧凑范围内，前部预留了标准尺寸舵机、电子调速器的安装位，中部电池仓可适配常规规格的2S/3S锂聚合物电池，后部预留了不同尺寸无刷电机的安装孔位，所有电子部件的安装位都设计了走线槽，避免高速行驶时线束晃动干涉传动部件。底盘前部的防撞结构采用一体化成型的尼龙材质，通过两颗螺丝固定在底盘前端，发生正面碰撞时可通过自身形变吸收冲击能量，避免冲击力直接传递到悬架与底盘主体结构，降低碰撞后的部件损坏概率。

　　在实际应用场景中，这套结构除了作为专业RC竞速赛事的参赛车架基础之外，也可作为高校车辆工程专业的教学演示模型，帮助学生理解四轮驱动汽车的动力传递逻辑、悬架运动学特性、转向梯形结构的工作原理，建模过程中所有部件的装配关系都完全按照实车装配逻辑搭建，可直接用于结构运动仿真、干涉检查，验证悬架跳动时的轮距变化、转向过程中的阿克曼角匹配度，也可作为民用小型电动代步车、无人巡检小车底盘结构的设计参考，其轻量化设计思路、对称式荷重分配逻辑，都能为同类小型电动载具的结构设计提供可落地的参考依据。整个结构的所有连接点都采用标准件连接，螺栓、轴承的规格都选用通用量产型号，后期维护更换部件时无需定制特殊零件，降低使用与维护成本，悬架摆臂、转向节等易损部件都设计了独立的安装接口，单个部件损坏后可单独拆卸更换，无需更换整个悬架总成。
