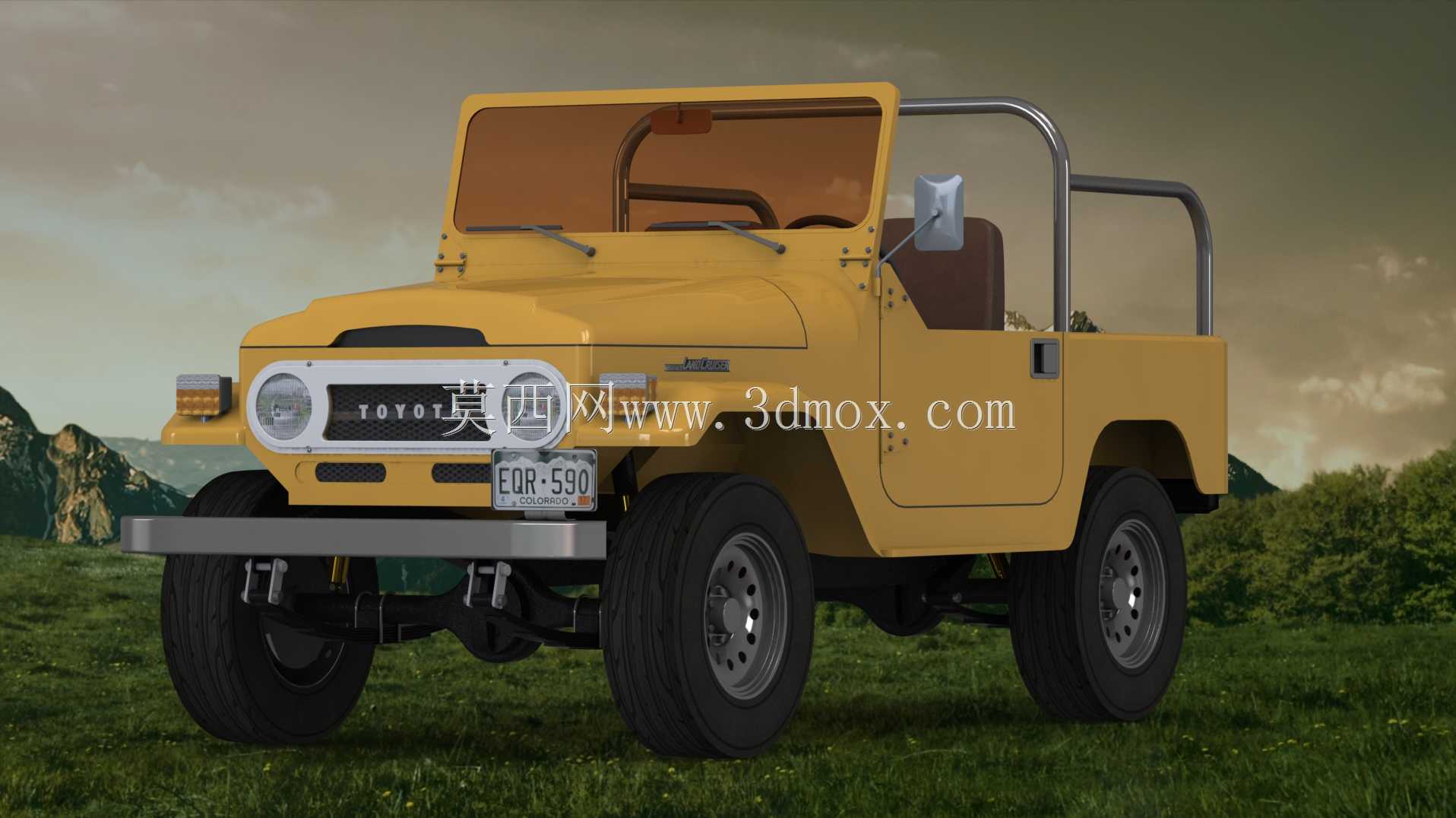

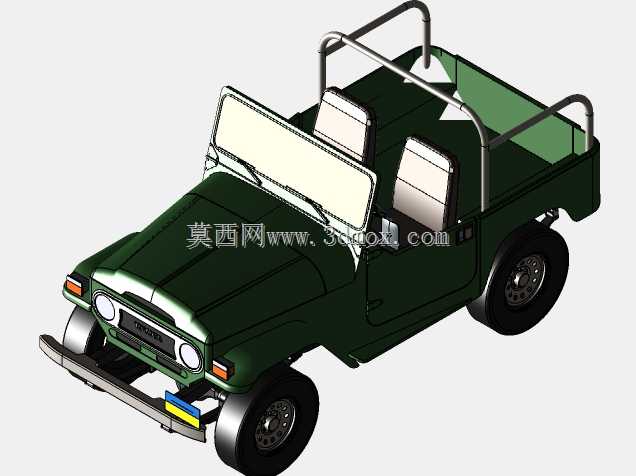

丰田陆地巡洋舰J40越野全地形车结构模型

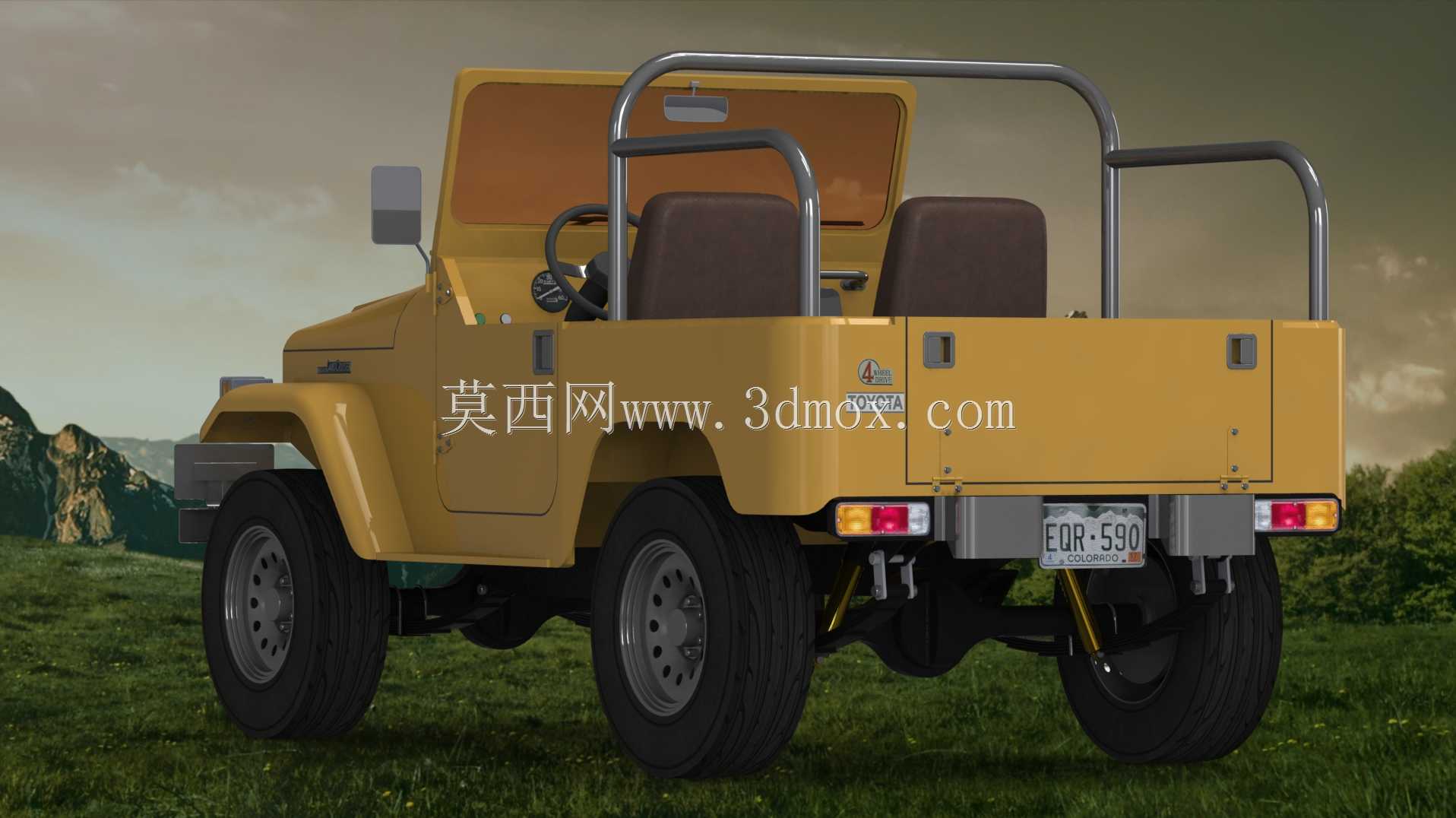

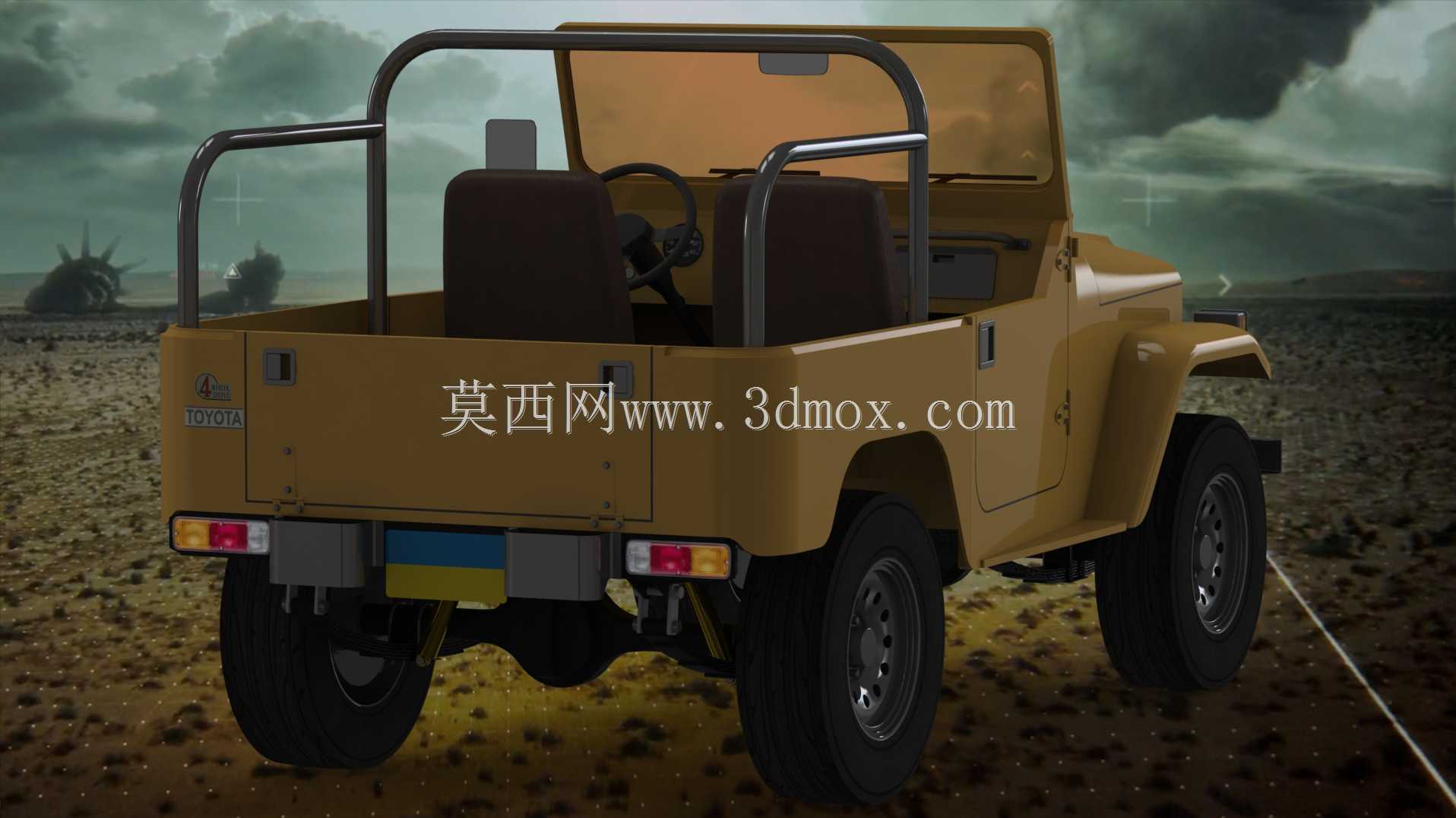

　　该模型还原的是经典短轴硬派越野车型，这类车型最初的设计定位是覆盖非铺装路面通行、野外作业通勤、复杂地形勘探等场景，在林区巡检、矿区短途转运、野外科考保障、户外救援等场景中，短轴车型的通过性优势远高于常规乘用车辆。从结构设计来看，整车采用非承载式车身架构，车架为独立的梯形钢梁结构，车身壳体与车架通过弹性缓冲衬套连接，能够在交叉轴、炮弹坑等极端扭曲路面下，让车架承担主要的扭转载荷，避免车身钣金出现拉扯变形，这也是硬派越野车型区别于城市SUV的核心结构特征。模型中还原的外露防滚架结构，采用圆管弯制拼接成型，安装点直接固定在车架主纵梁上，而非固定在车身钣金上，在车辆发生侧翻时能够直接将冲击力传递至车架，保障乘员舱的生存空间，

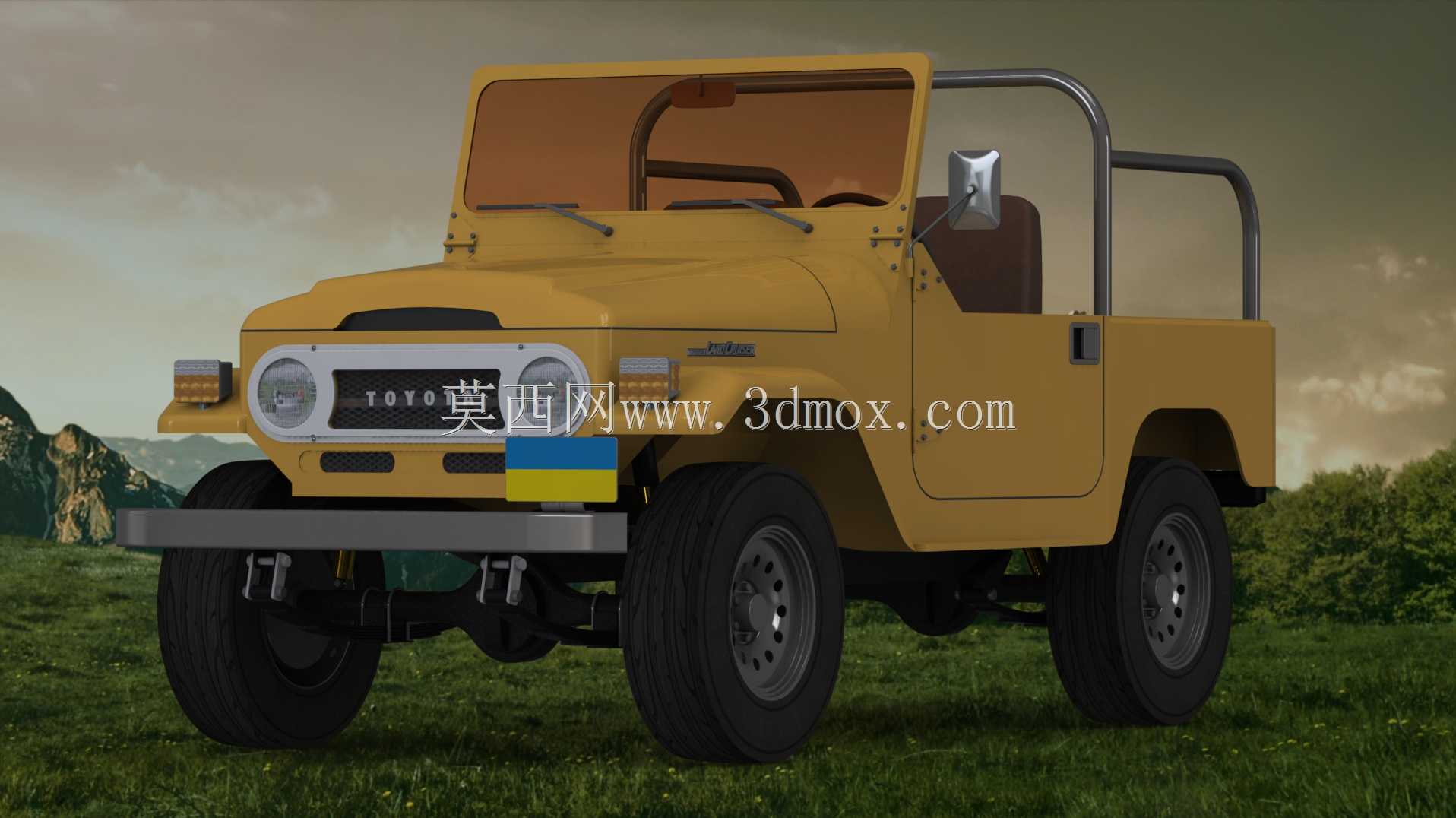

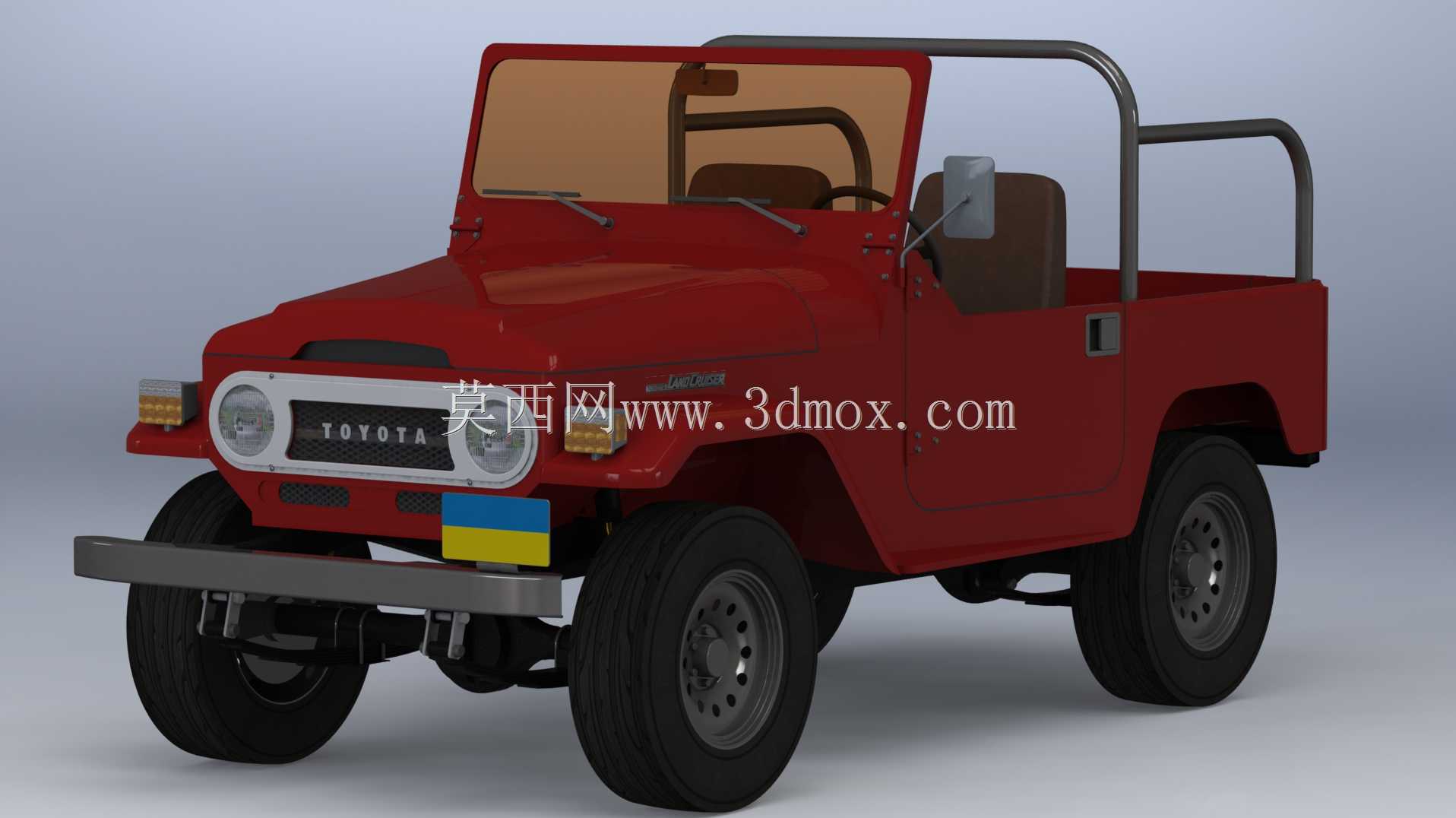

　　这类结构也是早期敞篷越野车型的标准安全配置。前脸部分的横向防撞杠采用厚壁矩形钢管制作，安装位置突出于前脸覆盖件，在低速穿越丛林、碎石路段时，能够阻挡树枝、飞石对水箱、前脸灯具的损伤，保险杠预留的牌照安装位、辅助灯安装孔位也符合实际车辆的改装与使用需求。车辆的轮距与轴距经过适配短轴车身的优化，短轴距设计带来了更小的转弯半径与更大的纵向通过角，在狭窄的林间小道、山地急弯路段能够灵活通行，同时接近角、离去角的设计也充分考虑了陡坡攀爬、陡坡下行的防刮擦需求，前后悬长度尽可能压缩，避免上下陡坡时出现保险杠、车尾托底的情况。悬架部分采用硬轴搭配钢板弹簧的结构，这类结构的承载能力强、结构可靠性高，在野外缺乏维修保障的场景下，

　　简单的工具即可完成故障排查与零部件更换，相比独立悬架更适配恶劣使用环境，模型中还原的钢板弹簧片层结构、减震器安装位、车桥与车架的连接吊耳，都符合实车的结构逻辑。车轮部分采用大颗粒越野花纹轮胎，胎壁厚度较大，能够在低胎压状态下增大与松软地面的接触面积，降低接地比压，在沙地、泥地、积雪路面获得更好的抓地力，轮毂采用钢制冲压结构，相比铝合金轮毂抗冲击能力更强，在岩石路段行驶时即便出现轻微变形也能够继续行驶，不会像铝合金轮毂那样容易出现碎裂问题。乘员舱部分采用敞篷设计，座椅为防水耐磨材质，适配野外使用时的泥水、灰尘侵蚀场景，仪表台布局简洁，仅保留必要的行驶仪表与控制开关，减少复杂电子元件带来的故障点，这也是早期越野车型追求可靠性的设计思路。

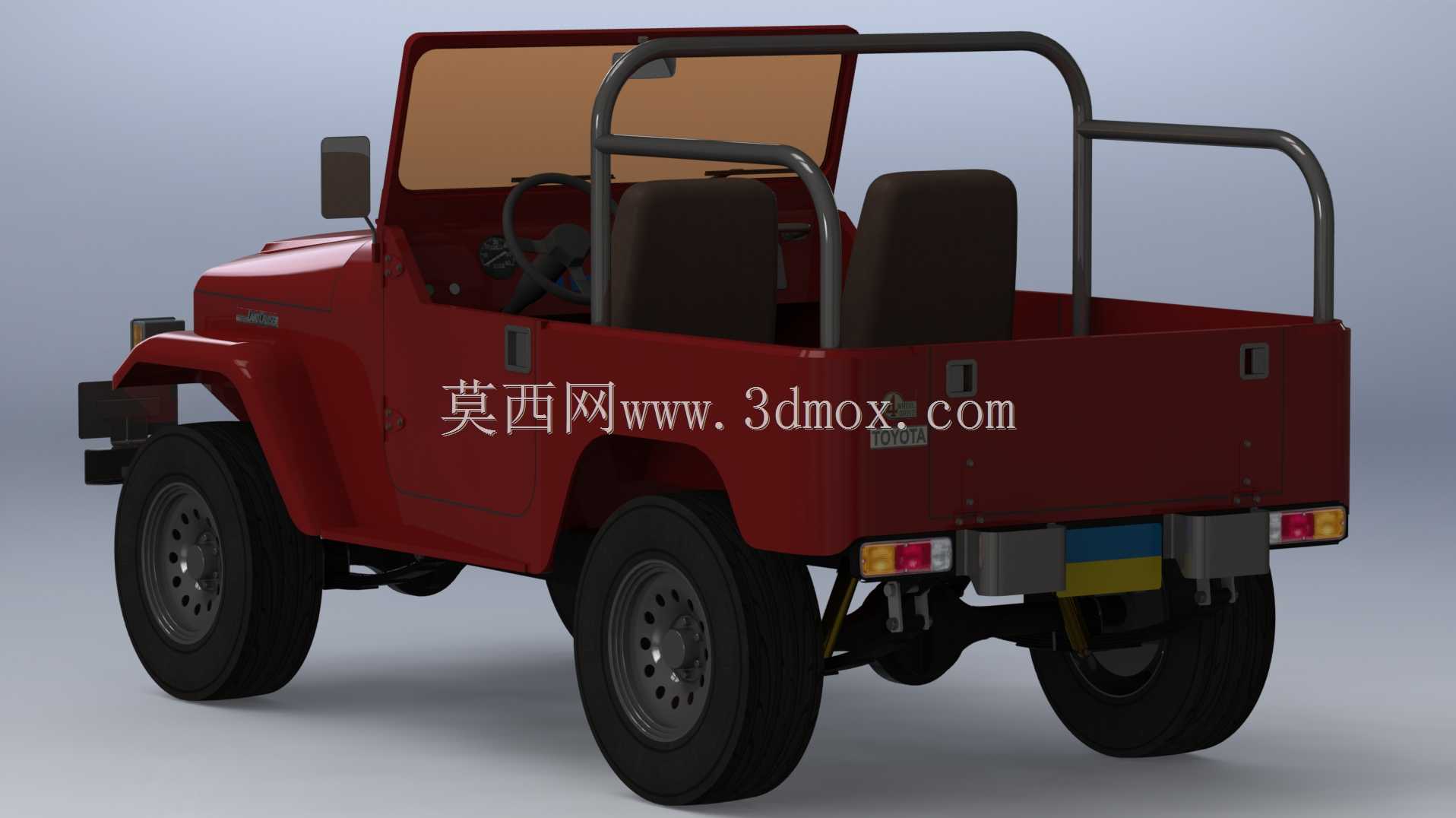

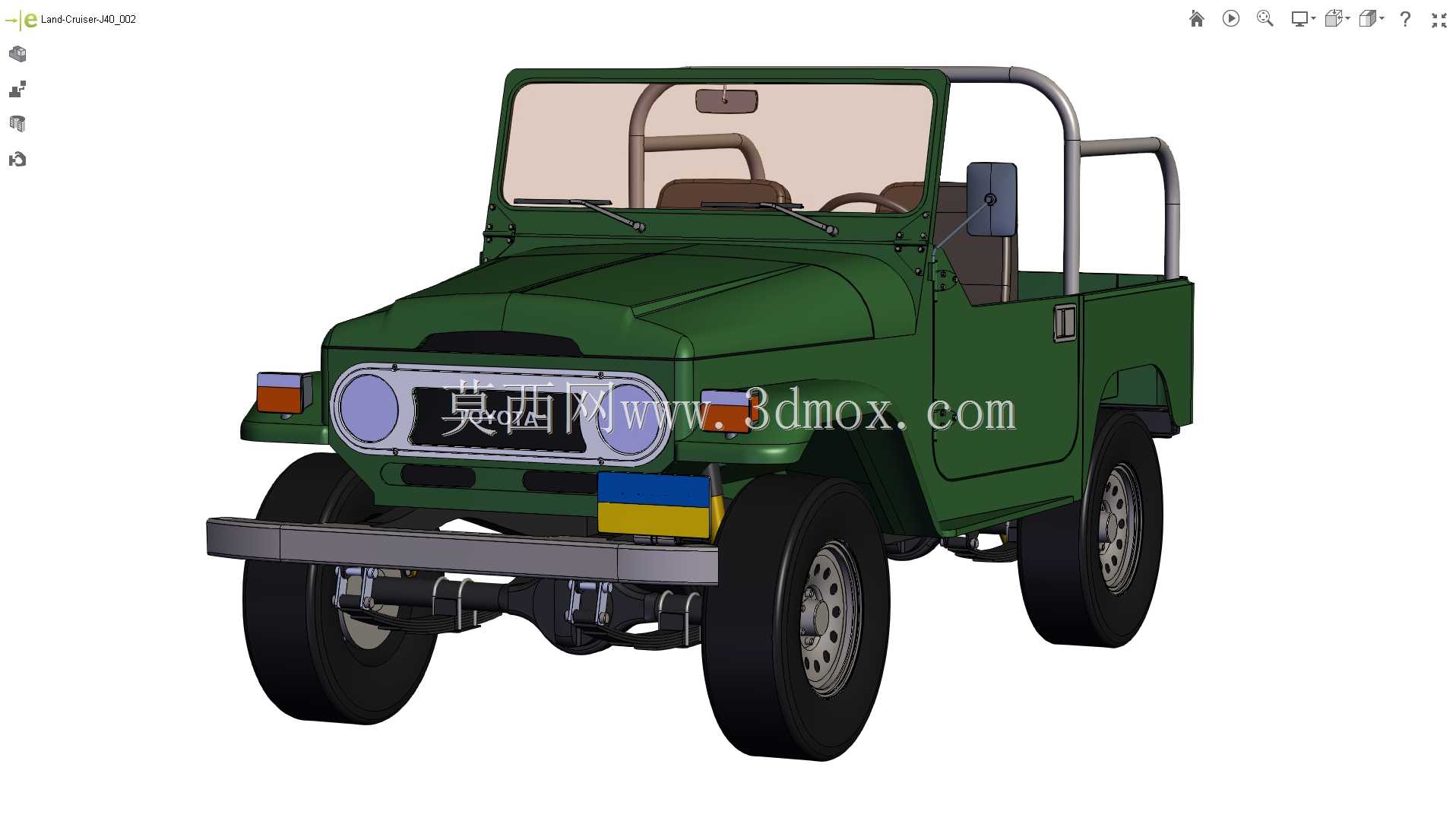

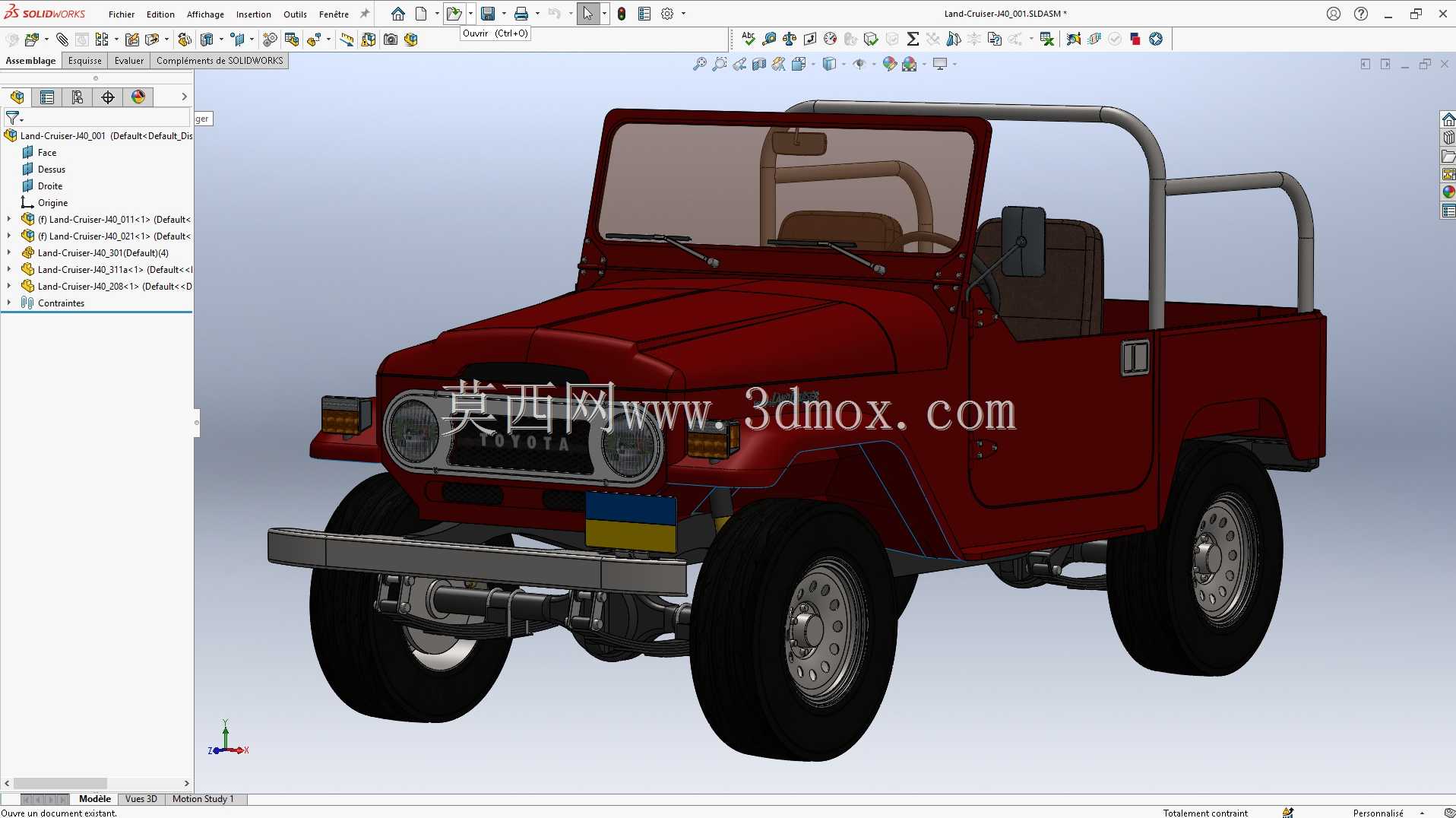

　　整车的外形尺寸边界严格遵循实车比例，宽度控制在窄体越野车型的常规范围，能够在狭窄的非铺装道路上完成会车操作，车身高度在拆除软顶后能够满足林区低树枝路段的通行需求，不会因为车身过高被树枝剐蹭。从建模细节来看，前脸的格栅标识、车灯结构、车门铰链、油箱盖位置、车尾的货箱结构都做了精准还原，货箱部分采用开放式设计，能够装载野外作业所需的工具、补给物资，货箱侧边的挂钩可以用来固定捆绑绳索，防止物资在颠簸路段掉落。这类经典车型的三维模型，除了用于车辆结构教学、越野改装方案推演之外，也可以作为场景搭建中的载具元素，用于野外作业场景、复古车辆展示场景的可视化制作，建模过程中对硬点位置的精准还原，也能够为改装件设计、零部件复刻提供尺寸参考，比如定制前杠、行李架、辅助灯支架时，可以直接基于模型的安装点位置进行结构设计，减少实车测绘的工作量。在结构设计思路上，这款车型始终围绕可靠性、通过性两个核心目标展开，所有的结构设计都优先保障极端环境下的行驶能力，放弃了不必要的舒适配置，这也是其能够在各类恶劣环境下被长期使用的核心原因，模型中对这类设计细节的还原，能够让结构设计从业者直观理解硬派越野车型的结构设计逻辑，区别于常规乘用车辆的设计思路。
