钢管式越野全地形车车架底盘结构

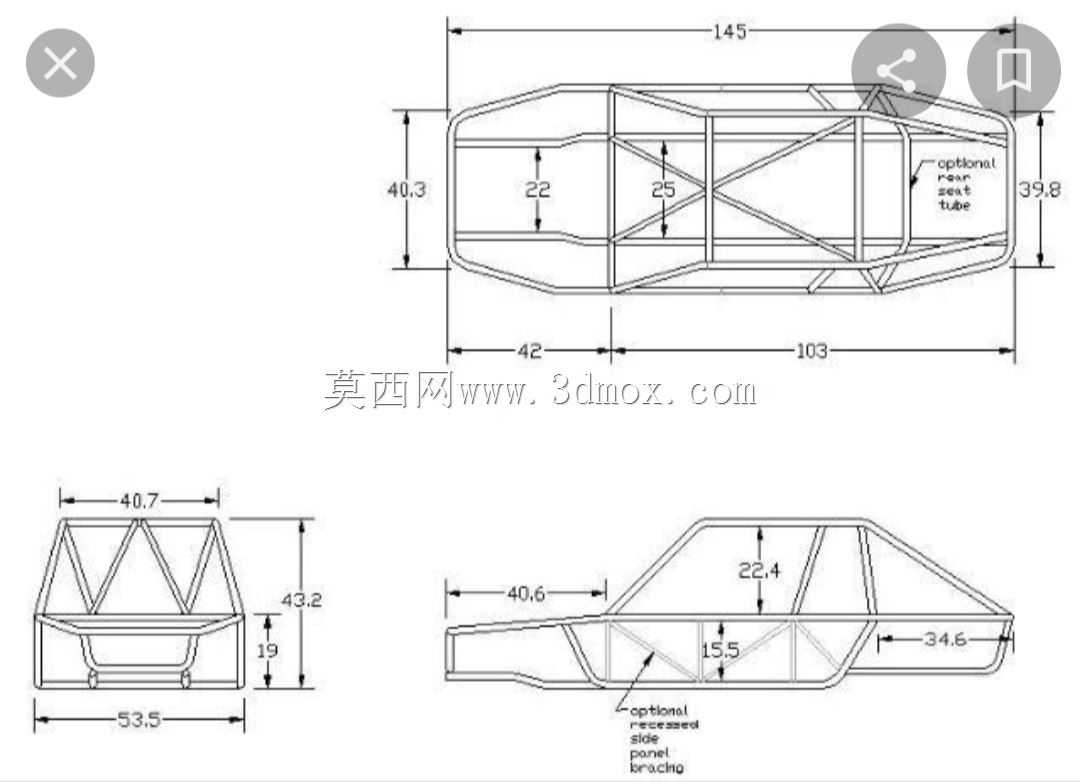

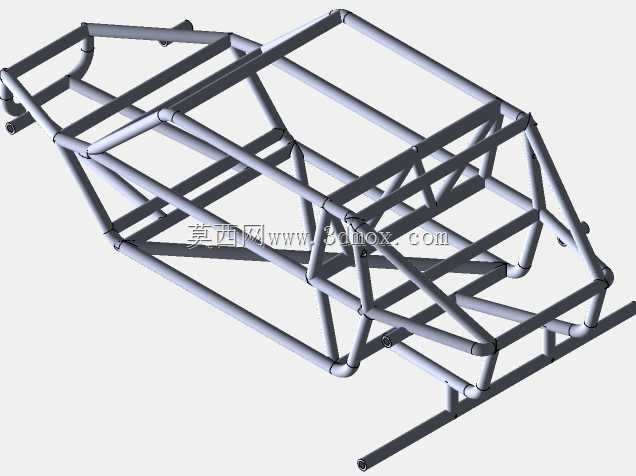

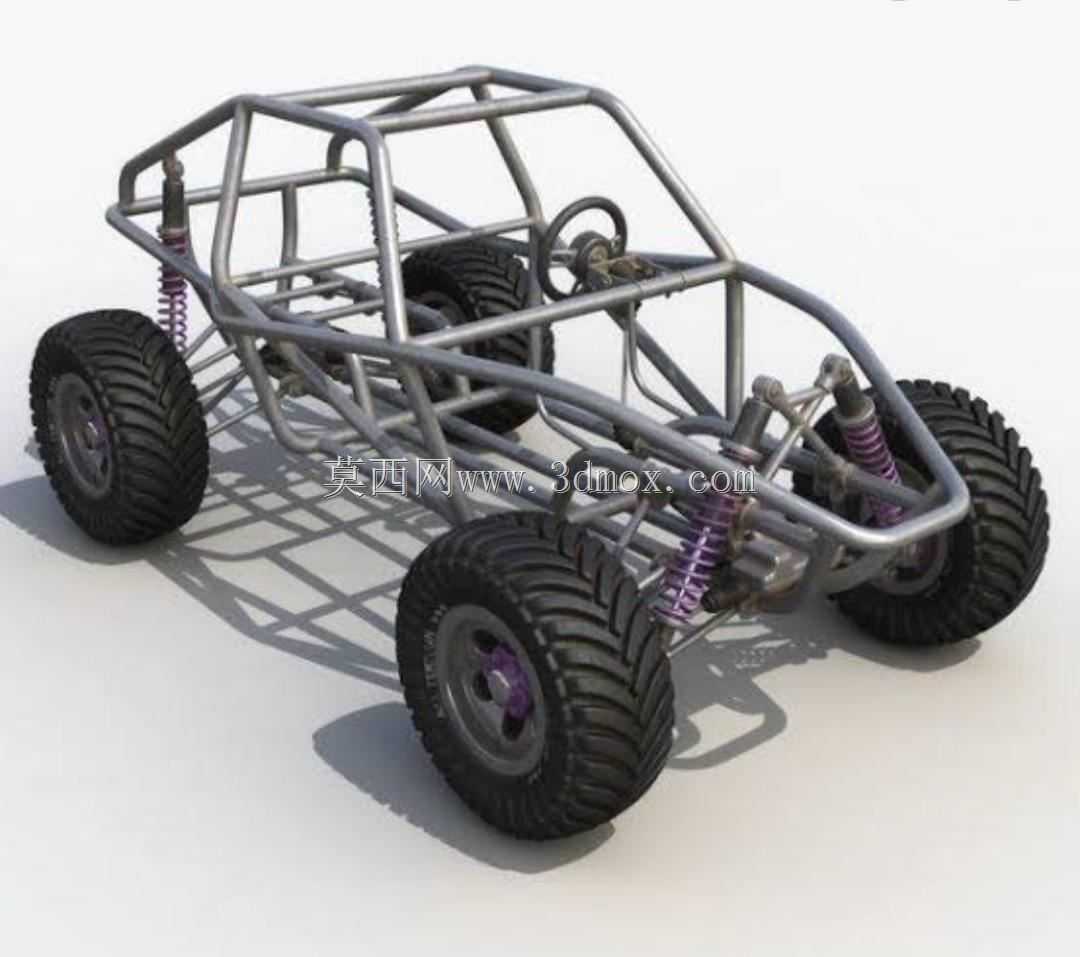

　　这套钢管结构的全地形越野行走机构，核心采用空间桁架式钢管车架作为承载基体，区别于传统承载式车身的冲压焊接结构，所有杆件均采用圆形无缝钢管弯制后拼焊成型，整体形成连续的封闭受力环，在非铺装路面的冲击载荷下，能将单点受力快速分散到整个桁架结构上，避免局部应力集中导致的结构开裂。从结构布局来看，车架前部预留了动力总成的安装点位，可适配小排量内燃发动机或者轮毂电机驱动方案，安装位的孔位同轴度公差控制在0.2mm以内，保证动力输出轴与传动半轴的对接精度，减少运转过程中的振动损耗。车架中部的驾驶舱区域，钢管直接构成了集成式防滚笼结构，防滚笼的顶部横梁、侧边防撞杆、前部斜撑形成了多重受力传力路径，在车辆发生侧翻或者正面碰撞时，

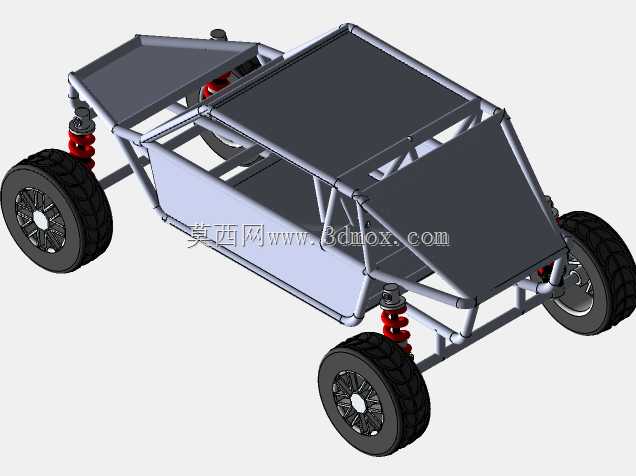

　　能保证驾驶舱的生存空间不发生侵入性变形，座椅安装点直接焊接在车架底部的横向加强梁上，安装点周边额外增加了三角形加强筋板，可承受越野工况下急加速、急制动以及飞坡落地时的纵向冲击载荷。行走部分采用双叉臂式独立悬架结构，每个车轮都匹配了长行程螺旋弹簧配合筒式液压减振器，减振器的安装角度经过反复校核，上安装点固定在车架上部的斜向支撑管上，下安装点连接在下控制臂的支座上，这种倾斜布置的减振器可以在有限的车架空间内获得更长的有效减振行程，在面对起伏落差较大的越野路面时，车轮可以最大程度贴附地面，保证驱动力的持续输出，不会出现车轮悬空打滑的情况。转向系统采用齿轮齿条式转向机，转向机的安装支座焊接在车架前部的横向横梁上，转向拉杆的长度经过匹配调校，

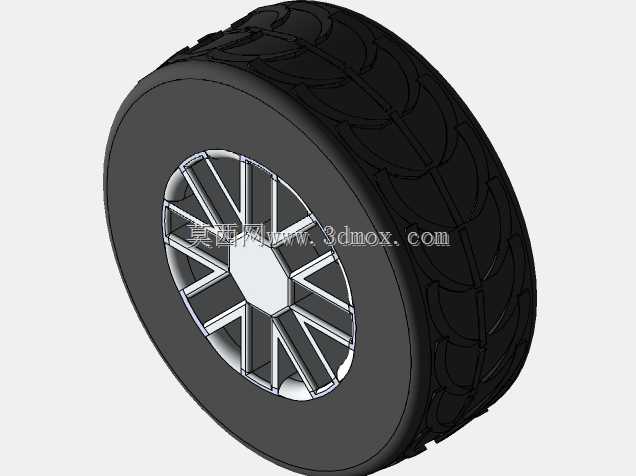

　　转向过程中左右车轮的转角差符合阿克曼几何特性，减少低速转向时的轮胎磨损，同时转向柱的安装角度预留了足够的调节空间，可适配不同身高驾驶者的操作习惯。车轮部分采用大颗粒深花纹越野轮胎，配合宽幅负值轮毂，轮距相比普通民用车辆更宽，大幅提升了车辆在侧倾坡面上的行驶稳定性，轮毂的安装法兰盘采用标准的多螺栓孔位设计，可兼容同规格的不同款式越野轮毂，方便后期根据使用场景更换轮胎类型。车架后部的结构预留了燃油箱或者动力电池组的安装空间，安装区域周边设计了防撞钢管围挡，避免越野过程中飞溅的石块或者路面凸起磕碰损伤储能部件，同时后悬架的上控制臂安装点直接集成在后部车架的纵梁上，不需要额外设计独立的副车架结构，有效降低了整车的整备质量。从安装边界来看，

　　整车的宽度控制在1.8米以内，长度控制在3.2米左右，高度在1.6米上下，既可以满足林间小道、山地窄路的通行需求，也可以通过普通的货运皮卡进行转运，不需要额外办理超宽超长的运输手续。在实际应用场景中，这类钢管结构的全地形车可用于山地林区的巡逻通勤、沙漠戈壁的穿越探险、户外越野赛事的入门级参赛车辆，也可改装后用于野外作业的短途物资转运，相比传统的硬派越野车，其整备质量更轻，维护成本更低，在没有铺装路面的区域通行能力更强。设计过程中，所有钢管的拼接节点都采用相贯线切割处理，保证杆件之间的贴合面积最大化，焊接时采用满焊工艺，焊后对焊缝进行打磨应力释放处理，避免长期交变载荷下焊缝出现疲劳裂纹，车架的整体扭转刚度经过校核，可满足连续大冲击越野工况下的强度要求，不会出现车架变形导致的部件干涉问题。
