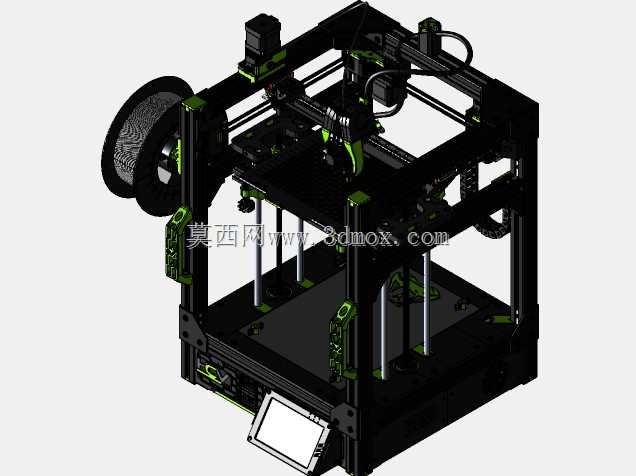

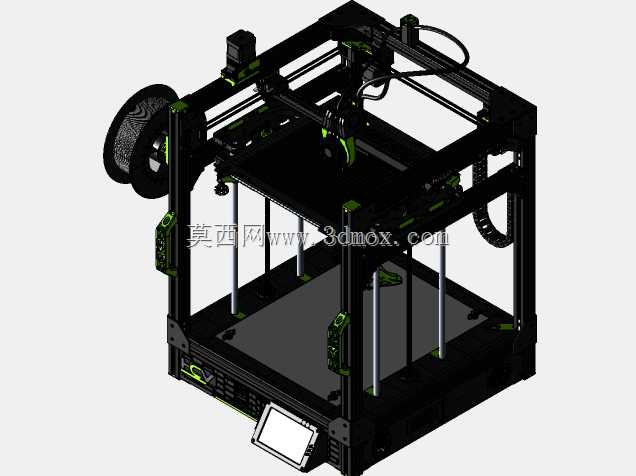

DIY桌面级HCV熔融沉积成型打印设备结构

　　在桌面级增材制造设备的实际落地场景里，这类DIY架构的HCV机型主要面向个人创客、小型工坊的定制化零件打样需求，区别于工业级封闭成型仓设备，它的开放式框架结构更方便用户随时调整打印参数、更换耗材，甚至针对特殊打印需求做局部结构改装，日常可用来打印工装夹具、创意手办、功能验证样件，适配PLA、ABS、PETG等多种常见熔融沉积耗材，能覆盖从概念验证到小批量功能件制作的多数非工业级量产场景。从功能特性来看，这套结构采用龙门式运动布局，X轴通过同步带传动带动打印头做横向移动，Y轴负责成型平台的纵向进给，Z轴则依靠丝杆传动实现层厚方向的精准抬升，传动轨道做了预紧调节设计，能减少高速运动时的回程间隙，避免打印件出现层纹错位、边角虚位的问题；

　　打印头端集成了散热风道，配套的轴流风扇可以在耗材熔融挤出后快速冷却成型区域，尤其是打印悬空结构、小曲率曲面时，定向送风能减少耗材垂坠变形，保证薄壁结构的成型精度。设计思路上，整套结构优先考虑了零件的易加工性与装配容错率，多数结构件可以直接通过3D打印自行制作，不需要依赖高精度机加工件，降低了DIY组装的门槛；框架部分采用标准铝型材拼接，用户可以根据自身的成型尺寸需求调整型材长度，拓展打印幅面，不需要重新开模制作专属框架零件；走线槽做了隐藏式设计，将运动轴的电机线、加热线、传感器线材全部收纳在型材槽内，避免运动过程中线材拖拽剐蹭打印件，也减少了线材长期弯折导致的断路风险。关于安装边界与尺寸适配，

　　这套机型的标准配置成型幅面覆盖200mm到300mm的区间，用户可以根据自身摆放桌面的空间调整框架尺寸，设备放置时需要预留后侧与左右侧各100mm以上的散热空间，保证控制板、电源模块的热量能及时散出，避免长时间打印出现过热保护；安装时需要保证Y轴轨道与X轴横梁的垂直度，误差控制在0.1mm以内，否则会出现打印件平行度超差、首层附着力不均的问题；Z轴丝杆需要与成型平台保持垂直，装配时要做同轴度校正，避免层厚累积误差导致打印件出现Z轴纹路倾斜。实际使用中，这套结构的传动皮带张紧力可以通过侧边的调节螺丝快速调整，不需要拆解整机外壳，日常维护时只需要定期给直线轴承加注润滑脂、清理打印头残留的碳化耗材即可，不需要复杂的专业维保工具；

　　成型平台采用调平螺母设计，用户可以快速完成平台水平度校准，配合表面的柔性贴膜，打印完成后可以直接取下零件，不需要借助铲刀暴力撬动，减少平台表面的刮损。不同于商用整机的封闭化设计，这套开源结构预留了多个拓展安装位，用户可以后期加装自动调平传感器、耗材断料检测模块、封闭保温仓甚至激光雕刻头，拓展设备的使用场景，不需要重新设计主体框架结构，所有拓展件都可以通过型材槽的螺母直接固定，装配逻辑统一，改装门槛极低。在结构刚性设计上，框架连接处采用角码加固，减少高速打印时的整机共振，尤其是打印速度提升到100mm/s以上时，加固后的框架能避免打印头出现抖动，保证打印件的表面质量；传动部分的惰轮采用双轴承支撑，减少皮带传动时的径向跳动，保证送料与运动的同步性，避免出现送料不均导致的打印件厚薄不一问题。
