丰田海拉克斯2019款底盘驾驶室结构

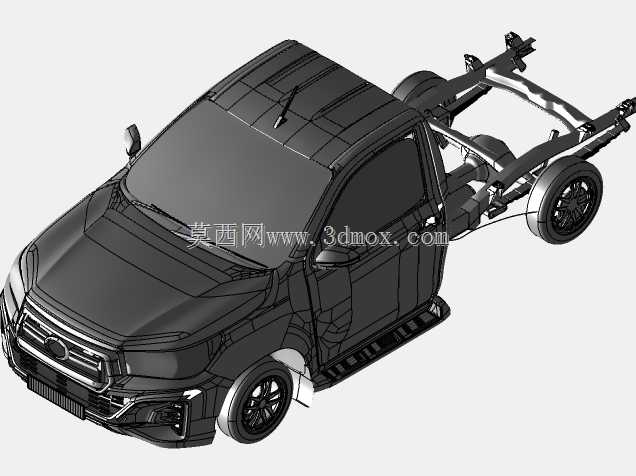

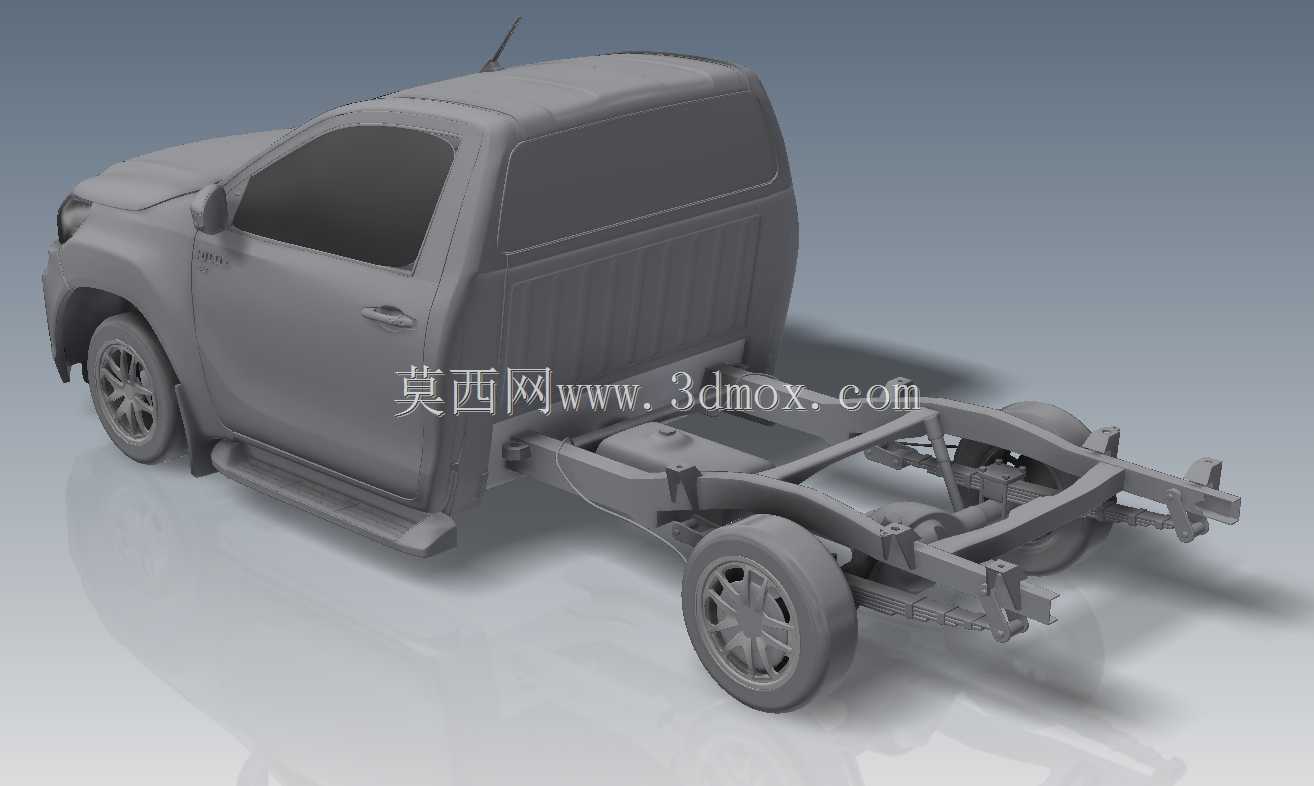

　　该模型还原了丰田海拉克斯单排版车型的底盘与驾驶室主体结构，去掉了后货厢的覆盖件，完整呈现了非承载式车身的核心布局。从工程应用场景来看，这类底盘驾驶室结构是皮卡车型改装的核心基础，可适配工程作业上装、特种运输货厢、越野改装套件等多种拓展需求，在商用改装、户外作业、特种车辆定制领域应用广泛，能够为改装方案设计、结构干涉校验、装配工艺模拟提供精准的三维参照。

　　从实际用途维度看，非承载式车架是该车型承载能力的核心保障，梯形车架的纵梁采用变截面设计，在驾驶室下方区域纵梁截面高度更大，可承受驾驶室乘员、动力总成的垂直载荷，向后延伸的货厢安装区域纵梁预留了标准的安装孔位，可直接适配不同上装的固定需求，无需额外对车架主体进行打孔改造，降低改装过程中的结构强度损耗。驾驶室采用单排两座布局，车门、侧窗、脚踏板、外后视镜等外部附件的安装接口都在模型中完整保留，可直接用于外饰件的匹配设计，也能为驾驶室内部的人机工程校核提供外部边界参考。

　　产品功能特性层面，模型完整呈现了前后悬架的安装位置、车轮的轮距参数、转向系统的布局走向。前悬架采用双叉臂独立结构的安装点位，转向节与拉杆的连接位置清晰可见，后悬架采用钢板弹簧搭配整体桥的结构，车架上的钢板弹簧吊耳安装座、减震器固定座都做了精准还原，能够为悬架改装、载荷计算提供准确的安装边界。车轮的轮拱位置与驾驶室、车架的相对位置关系明确，可直接用于不同尺寸越野轮胎的换装干涉校验，避免改装后轮胎与轮拱、车架发生运动干涉。

　　设计思路上，该模型遵循了商用皮卡的实用化设计逻辑，车架纵梁沿整车长度方向平直布置，保证了承载时的力传递路径均匀，驾驶室与车架之间的连接支座位置明确，可用于分析驾驶室悬置的隔振布局。车架中部预留了动力总成、传动系统、燃油箱的安装空间，两侧的车架横梁采用等间距布置，既保证了车架的扭转刚度，也为底盘附件的安装提供了充足的固定点。驾驶室的造型采用实用化的方正设计，A柱倾斜角度兼顾了视野需求与结构强度，车门下方的脚踏板安装位置与车架纵梁侧面直接连接，保证了踩踏时的结构强度。

　　外形尺寸与安装边界方面，模型的轴距、轮距参数与实车保持一致，驾驶室的宽度、高度尺寸可作为上装设计的宽度参考，车架后端的上装安装面高度统一，所有安装孔位的相对位置都符合量产车型的装配标准。车架尾部的拖车钩安装位、后保险杠安装座都完整呈现，可用于后防护装置、拖车装置的匹配设计。需要注意的是，该模型未包含动力总成、内饰覆盖件、线束管路等细节，在进行整车总布置设计时，需要补充对应系统的模型进行完整的干涉校验，在进行底盘改装计算时，可基于该车架的截面参数进行强度仿真，验证不同载荷下的结构形变是否满足使用要求。对于三维建模从业者而言，该模型可作为非承载式车身结构的参考案例，学习梯形车架与驾驶室的匹配设计逻辑，掌握商用皮卡的底盘布局特点，为同类车型的建模、改装设计提供参考依据。
