低承载平板拖挂车架结构三维设计

　　这款平板拖挂结构主要面向短途场内转运、小型设备转场、轻型建材配送等场景使用，适配厂区内部物料周转、城郊小型货物短途驳运、户外作业小型机具拖运等工况，可与具备标准拖挂接口的轻型牵引车、农用机具、越野车辆配合使用，额定承载区间覆盖6至7吨，低车身的结构设计能有效降低装卸作业的抬升高度，减少人工装卸的劳动强度，同时降低重载状态下的整车重心，提升拖行过程的侧向稳定性。

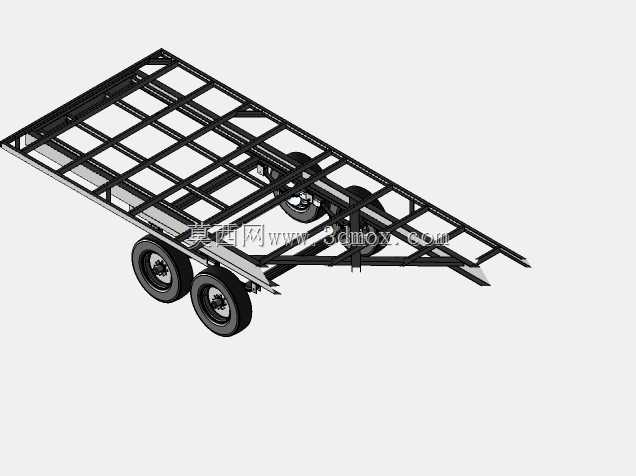

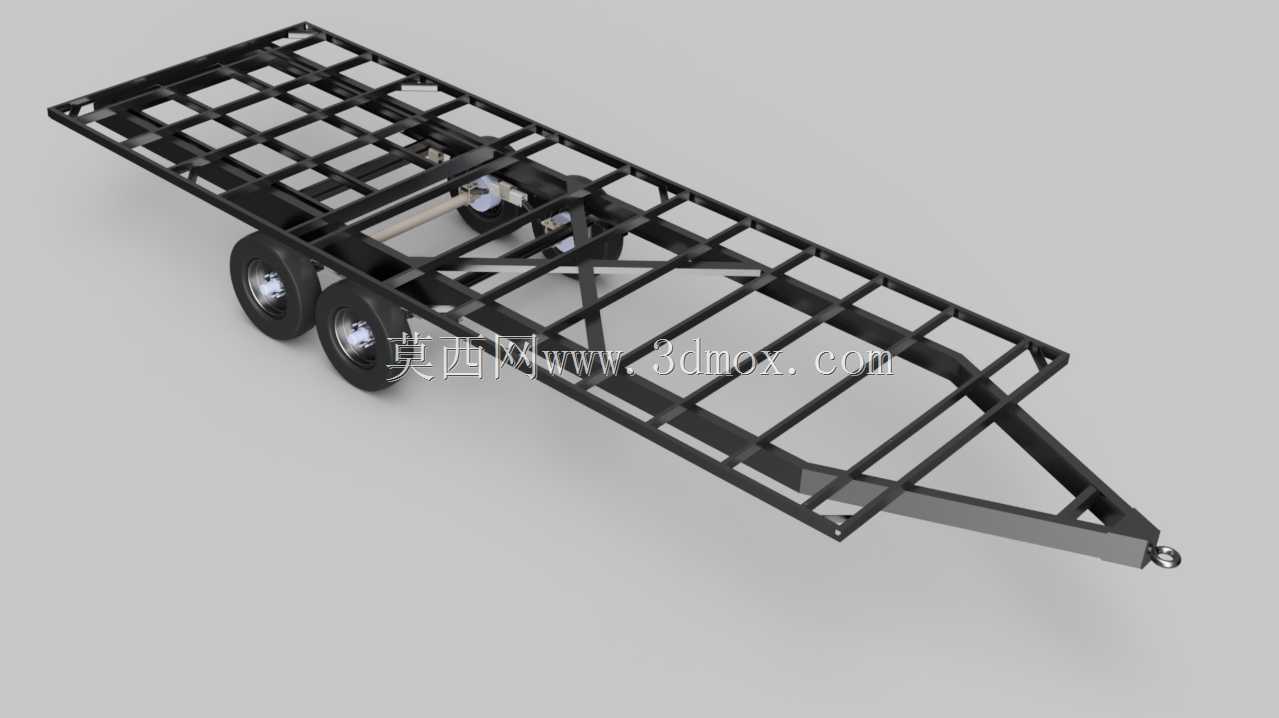

　　整体框架采用矩形钢管组焊的格栅式结构，摒弃整板式承载台面，在保证整体抗弯抗扭强度的前提下大幅降低自身整备质量，格栅的间距设置兼顾承载受力需求与台面附件的安装便利性，可根据实际使用需求加装防滑钢板、捆绑锚点、侧边护栏等附属结构，框架的纵梁采用变截面设计，靠近牵引端的纵梁高度逐步收窄，配合三角式牵引架结构分散挂接位置的集中应力，牵引架末端设置标准球形拖挂接口，可适配多数民用及工业轻型拖挂连接装置，接口位置预留了制动管路、灯光线路的走管空间，满足道路行驶的配套安装需求。

　　行走部分采用双轴四轮布局，轮轴位置通过载荷分配计算设置在框架重心偏后位置，保证空载与重载状态下牵引端的下压力处于合理区间，避免行驶过程中出现牵引端上翘或转向过重的问题，每侧轮组配备独立的钢板弹簧悬架结构，可缓冲非铺装路面的颠簸冲击，减少框架受到的交变载荷，延长结构使用寿命。设计过程中充分考虑安装边界，轮拱位置预留足够的跳动间隙，避免满载颠簸时轮胎与框架发生干涉，整体车架宽度符合道路通行的尺寸规范，长度方向可根据使用需求在标准段基础上做模块化拓展，牵引架的角度经过优化，保证与不同高度的牵引车连接时车架台面保持水平状态，避免出现前高后低或前低后高的倾斜问题，框架底部预留了备胎安装、工具箱挂载的固定点位，兼顾实际使用中的附属配件搭载需求，所有焊接位置均做应力释放处理的结构设计，避免长期重载使用后出现焊缝开裂的问题，管材的选型经过抗弯模量校核，在额定承载下的最大挠度控制在合理范围内，保证台面放置的精密设备不会因车架形变出现移位或磕碰。
