G80-13T火箭发动机结构三维设计作品

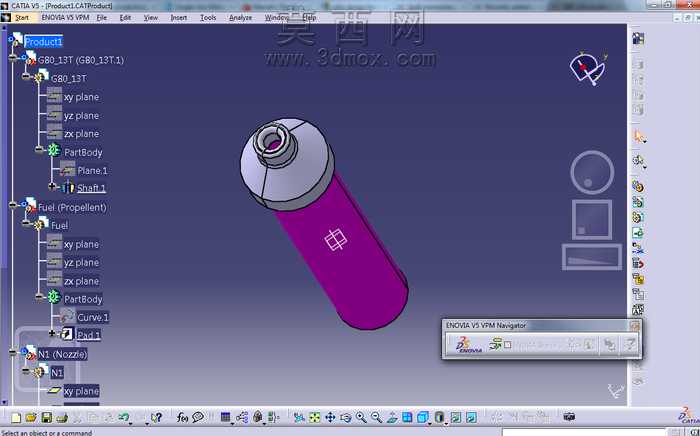

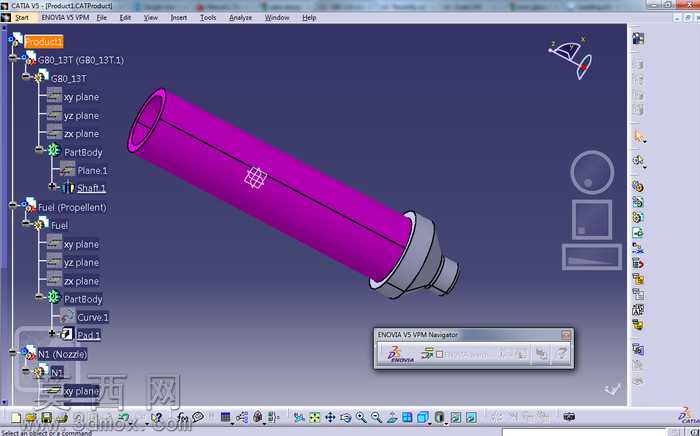

本作品为火箭发动机的三维结构设计，依托CATIA软件完成全参数化建模工作，整体建模过程遵循航天动力产品的结构设计逻辑，从核心部件的轮廓草绘开始，逐步完成实体特征的搭建与装配约束。建模初期先梳理火箭发动机的核心组成结构，将整体拆分为燃烧室主体、喷管收敛段、喷管扩张段、连接定位结构几个独立模块，每个模块先绘制基准平面与参考轴线，确保各部件的同轴度符合设计要求，避免后续装配出现位置偏差。主体燃烧室部分采用回转类特征建模，通过绘制纵向截面轮廓后旋转生成基础实体，再对内壁、外壁的厚度参数进行精细化调整，预留出推进剂填充的腔体空间，建模过程中对边缘位置做了合理的圆角过渡处理，避免应力集中的结构问题。喷管部分按照拉瓦尔喷管的型面设计逻辑，先绘制收敛段与扩张段的连续型线，通过曲面缝合、实体加厚的方式生成喷管壳体，同时在喷管与燃烧室的连接位置设计了定位止口结构，保证两个部件装配时的贴合精度。整体模型的材质渲染区分了不同部件的属性，燃烧室主体赋予金属紫色的外观材质，喷管连接部分赋予银灰色金属材质，清晰区分不同结构区域，方便查看各部分的装配关系。模型的特征树层级清晰，从基准参考、部件实体到特征操作都做了有序归类，后续可直接用于结构干涉检查、参数调整优化，也可作为火箭动力系统设计的参考案例，适配航天动力相关的结构设计学习、方案演示等场景，完整还原了固体火箭发动机的核心结构形态，各部件的尺寸比例符合常规小型火箭发动机的设计规范，没有出现结构错位、特征缺失的问题，能够直观展示火箭发动机从燃烧室到喷管的完整动力传递结构。
