电动摩托车车架动力总成结构设计

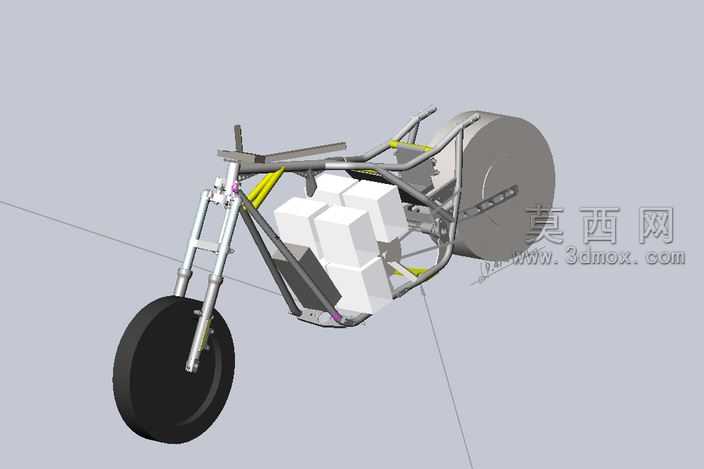

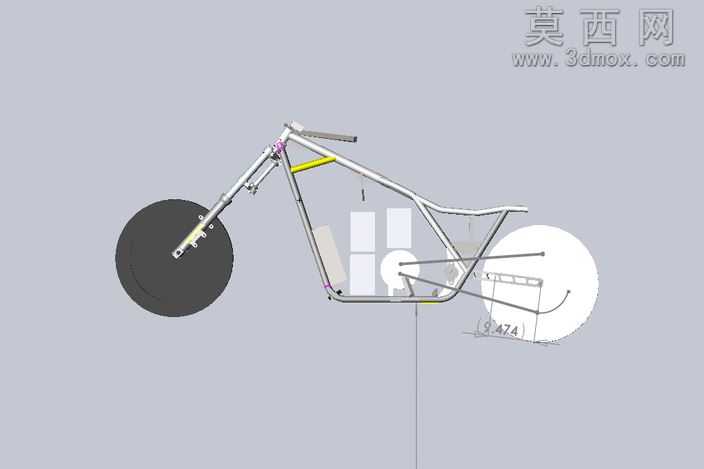

本作品为电动摩托车改装转换的三维结构设计，依托三维建模软件完成整车核心架构的搭建，整体围绕传统燃油摩托向电动化转换的设计目标展开。建模过程中首先完成整车空间基准的搭建，确定前后轮距、前叉倾角、座椅安装高度等核心人机参数，前叉结构参考成熟代步摩托的成熟规格进行建模还原，保留了前减震的伸缩结构、转向柱的连接位，确保转向功能的结构合理性。车架部分采用管式桁架结构建模，通过不同管径的管材拼接形成承载主体，在车架前部预留了车把转向机构的安装空间，中部根据电池组的排布需求设计了分层承载位，将多组方形电池模组以堆叠方式布置在车架中部低重心位置，既平衡了前后轴的载荷分布，也降低了整车重心提升行驶稳定性。后轮部分采用一体化轮毂驱动结构建模，将驱动电机集成在后轮轮毂内部，省去了传统燃油摩托的链条传动、变速箱等复杂结构，简化了后轮周边的车架连接结构，同时在后轮侧方预留了制动系统的安装点位。建模过程中对各部件的装配干涉进行了反复校验，确保前叉转向时不会与车架、电池组发生碰撞，电池组的安装位预留了走线空间，方便后续布置高压线路与控制线路。材质渲染阶段，车架管材赋予金属磨砂钢材材质，前叉外管赋予亮面镀铬金属材质，轮胎赋予黑色橡胶哑光材质，电池模组外壳赋予硬质工程塑料材质，轮毂电机外壳赋予铸铝哑光金属材质，通过不同材质的区分清晰展现各部件的功能属性。整体设计以实用化改装为核心思路，在保留传统摩托骑行姿态的基础上，完成电动动力系统的集成布局，兼顾结构强度与空间利用率，清晰展现了电动摩托车从传统架构向电驱架构转换的核心结构逻辑，可作为电动代步车辆结构设计、改装方案验证的参考模型，各部件的连接点位、安装尺寸都经过比例校准，能够直观呈现电驱摩托的核心结构组成。
